今回のご紹介はリピーターのK様からのご依頼でボルボ XC90 2021年モデルに前後型ドライブレコーダー、レーダー
地デジチューナー、オンダッシュモニターの取付で東京都狛江市へ出張取付にお伺いいたしました
まずはドライブレコーダーの後部カメラからアプローチします

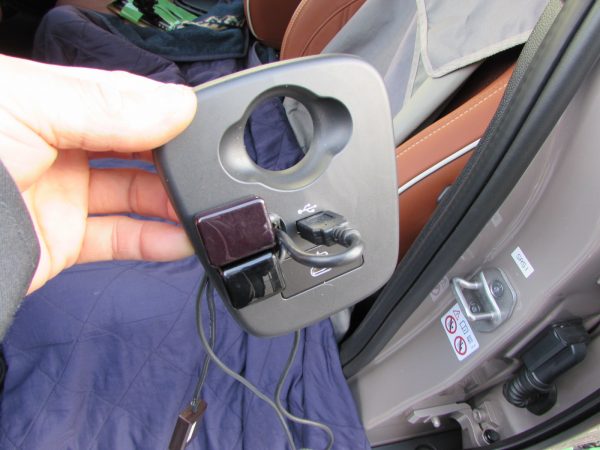

カメラ線をフロントに引き回したら電源の確保する為内装をばらします
フロントカメラは360度タイプです
続いて別日ですが地デジチューナーとオンダッシュモニターの設置です、そもそものご相談がモデルチェンジしたてでTVキャンセラーが存在しない為、走行中もTVを見るために別途地デジチューナーとオンダッシュモニターを設置するという事になりました、チューナーはAPLINEのTUE-T500、オンダッシュモニターはカロッツェリアのTVM-W710
助手席側のパネルに設置致します

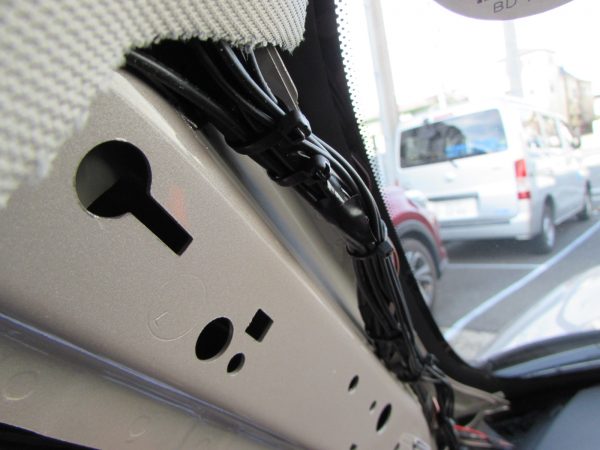

リモコン受講部、地デジアンテナをAピラーに這わせていきます
音声の問題ですが元々車両に搭載されているBluetoothにリンクさせるため任意のBluetoothアダプターをご用意いただきました、地デジチューナーのRCA音声を3.5mmミニピンでBluetooth機器に入力してこのANKERの機器から車両に飛ばすという仕組みです
昔よく見たオンダッシュモニターの台座を使用します
取り付け部の幅に合わせてカットしました
Bluetoothも相性なども有るかもしれませんが無事音声も接続できました
配線は新車という事もありリセールバリューも考慮して丸見えで施工しました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はポルシェケイマン987型です、横浜市戸塚区へ出張取付にお伺いいたしました
純正のクラリオンナビからカロッツェリアのディスプレイオーディオDMH-SF700への交換です
ポルシェを初めメルセデス、BMWなどの取り付けキットを開発、販売していたpb社が去年2022年12月を持って廃業してしまいました
これはかなりの痛手で取り付けキットが無いので代用パーツをかき集める必要があります
この年代付近のポルシェは純正でクラリオンナビが付いていれば枠はそのまま代用できるのでハーネス類を経験をもとに何とか集められます。
ここ10年で各自動車メーカーの純正ナビがビルトインされ社外に交換出来なくなってきており、ナビメーカーや取り付けキットメーカーなどはかなりの打撃で今後pb社の様になくなっていくのだと思います
地デジアンテナ、マイク、GPSアンテナなどを設置
地デジは中華製EONON社の物を設置です
クラリオンのバックカメラが装着されているのでこれもデータシステム社製の変換機器を流量します
完成です
地デジ映像
既設クラリオンカメラの映像
横からみた感じです
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はMINI F55クーパーSに地デジ、DVD、フリップダウンモニター、バックカメラ、ドラレコ等多数取り付けのご紹介です、神奈川県伊勢原市へ出張で取り付けにお伺いいたしました。
今回地デジやDVD、バックカメラを純正の画面（ビジュアルブースト？と呼ぶのだと思いますが）に映し出す為にAVインターフェースを使います
弊社は商品は販売せずにお客様ご自身でネット等で入手して頂き、商品持込、出張で取り付けると言うスタイルの為、何が必要かをわかる限りお調べしてアドバイスさせて頂きます。
今回も何度もお客様とメールで位置合わせを重ねてようやく作業日を迎えました、かなり厄介な内容の為２日間の予定を空けておきました。
必要な機器はa/tackさんから発売されているようですhttps://www.a-tack.net/products/expand/
ヴィジュアルエクスパンドモジュールと言う商品で 『AT-VEM30』と『AT-VEP50』を組み合わせて使用します
これらで外部機器の映像入力、また出力、走行中のTVナビ解除が行えます
DVDプレーヤはカロッツェリアのXDV-P70

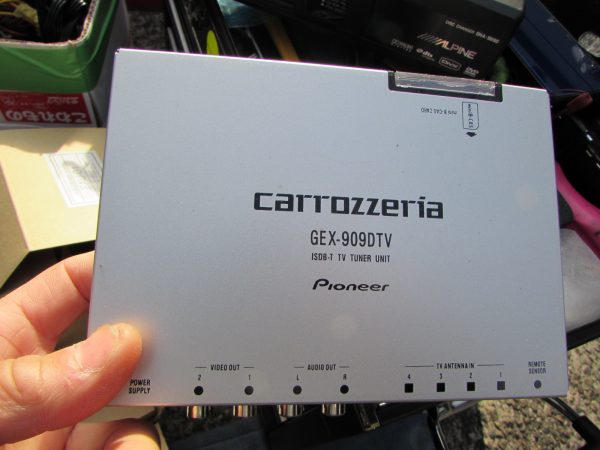

カメラはND-BC8、地デジはGEX-909DTV
まずはバックカメラの施工から開始、少々手間取りましたが無事室内側へ引き回し完了
続いてフリップダウンモニターの施工です
フリップダウンモニターはカロッツェリアのTVM-FW1020-ｓ
当然車種別専用キットは存在しませんので汎用の金具『KK-W101FD』は必須となりますがこれを使って私のアレンジ力、創作力での取り付けとなります
隙間から『梁』の位置を確定してルーフライニングをカット
汎用でつける場合は出来ればALPINEの方がお勧めです、今回は問題がありませんでしたがカロッツェリアのフリップダウンモニターは構造上ルーフとの接面部に出っ張りが有り隙間が空いてしまう可能性が有ります。
ばっちりですね

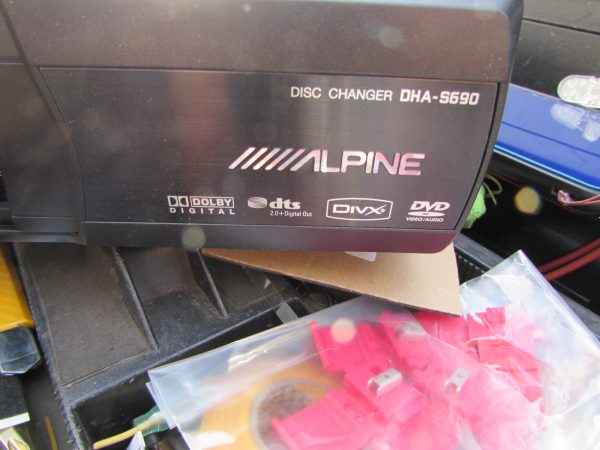

続いてDVDチェンジャーはグローブBOX内に設置
サイズ、配線の問題から『背抜き』をしました

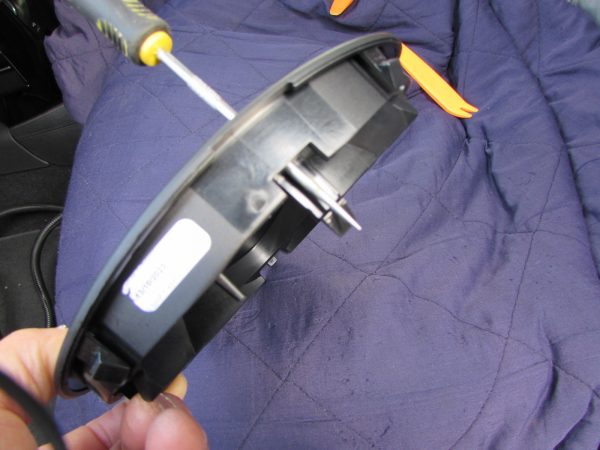

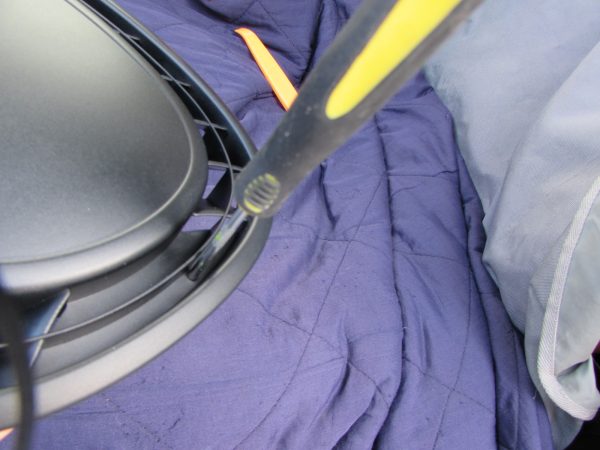

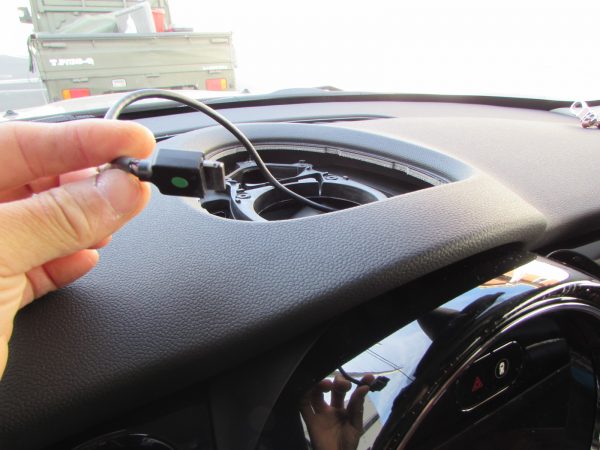

いよいよAVインターフェースの取り付けです、ミニは本当に分解が厄介です・・・機器も複雑でかなり手間取りました
狭いスペースに機器を組み込んでいきます
DVDチェンジャーのコントロールユニットも同時に埋め込んでいきます
地デジの施工も同時に進めてようやく完成です
DVD映像とナビの画面を分割表示
バックカメラ映像です
フリップダウンモニターにも無事映り込んでいます
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はJ31 ティアナの作業です、取り付け内容はDVD、地デジチューナー、埋め込み型ヘッドレストモニターとなります。
茨城県水戸市へ出張で取り付けにお伺いいたしました。
その他の補足的なパーツは当方でお調べをしてアドバイスをさせて頂きます
ヘッドレストモニターは中華製の埋め込み型ですこの手の中華製モニター類をつける際は必ずお伝えしておりますが折角つけた地デジに干渉してワンセグ化してしまったり、最悪のケースではナビGPSに干渉して自社位置が狂う事もありますのでご了承ください
地デジチューナー、DVDデッキも中華製のメーカー不明品となります
まずはヘッドレストモニターから開始ですシートバックを脱着して配線をシート内に這わせます
データシステム社の適合によると外部入力コードの接続先はトランク内となりますので引き回しが必要となります
適合型番はVHI-N11が必要になります
今回地デジチューナーのTVアンテナをリアウインドウに施工ご希望です
地デジチューナー映像分配器はシート下に纏めて設置
外部入力のメディアを視聴するにも走行中のTV解除は必要となりますので同時に施工します
DVDはグローブBOX内に設置
完成ですDVD映像
地デジ映像です
地デジやナビGPSへの干渉は今回内容です良かったです
カーナビ、ドラレコなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はプジョー４０７SWへ地デジチューナーの取り付けのご紹介です
地デジチューナーはカロッツェリアのGEX-909DTVと同じくDEH-7100
407は元々当時物のカロッツェリア製の埋め込みオンダッシュナビとCDデッキが搭載されていますがCDデッキも新しくしたいと言う事で同時交換です
ナビの本体がラゲッジルーム右に埋まっているのと熱反射ガラスの為地デジの作業はリアがメインです
地デジアンテナはサイドクオーターガラスに貼ります
ナビ本体の上にチューナー設置、リモコン受光部と電源をフロント周りに引き回します
完成です、新規デッキに交換する際に元々のデッキは当時カロッツェリアオリジナルのシステムIPバス仕様で音声入力していますので、IPバスからRCAに変換するパーツが必須となりますのでそれを介してナビと接続しました
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
引き続きのご紹介はLEXUS IS-F（USE20)へ地デジチューナー＆DVDデッキとりつけのご紹介です、杉並区へ出張取付にお伺いいたしました
取り付ける商品は先ほどのGS350と同じ組み合わせですがデータシステム社製地デジチューナー『HIT7700』＆ステアリングリモコンアダプター『HOP001A』、カロッツェリアDVDデッキ『DVH-570』、外部入力コードVHI-T10、データシステム社製TV解除キットです
マルチを引き出して電源確保、VHI-T10、TVキットの接続
リモコン受光部はルームミラーの付け根にさりげなく設置しました
DVDデッキはもう廃盤のカロッツェリア１DIN吊り下げBOX『AD-115』を使用してグローブBOX下に吊り下げました
完成です、DVD映像
地デジ映像です
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
引き続きのご紹介はLEXUS GS350 （GRS191型）にDVDデッキ＆地デジチューナーの取り付けで横浜市へ出張取付にお伺いいたしました
取り付ける商品はこちらデータシステム社製地デジチューナー『HIT7700』＆ステアリングリモコンアダプター『HOP001A』、カロッツェリアDVDデッキ『DVH-570』、外部入力コードVHI-T10、無名のTV解除キットです
純正ナビを引き出し、電源確保、VHI-T10、TVキットの接続
地デジアンテナ、リモコン受光部を設置
DVDデッキはもう廃盤のカロッツェリア１DIN吊り下げBOX『AD-115』を使用してグローブBOX下に吊り下げました
完成です
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
引き続きのご紹介はリピーターのご近所のS様からのご依頼で出張取付いたしました
車は17年式GRS182クラウン、純正マルチに地デジチューナーの取り付けです
パナソニックのTU-DTX300Aをつけます
データシステム社製ビデオ入力コード VHI-T10 TV&ナビキットTV-108T も必要になります
地デジチューナー本体は助手席足元にに埋めました
完成です
引き続きのご紹介はVOLVO V50 DBA-MB5254へ地デジチューナー取付のご紹介です、横浜市鶴見区へ出張取付にお伺いいたしました
純正オーディオにディーラーOPナビでカロッツェリアのオンダッシュナビゲーションが付いています
本体はグローブBOX内
まずはセンターコンソール内のAUXにミニピンジャックコードを接続する作業から開始します
分解は初めてなので探りながらとなります
AUXへの施工が終わったらいよいよ地デジの作業です、リモコン受光部、アンテナの施工をします
グローブBOXを分解してナビ本体にアクセス
ちょっと汚らしいですが配線を集めます
ここで必要なのがカロッツェリアの古い機種に使われているIPバスをRCAに変換する『CD-BR10』ですAUXのコードを変換して接続出力します
ちなみに地デジチューナーはGEX-909DTV
完成です
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
引き続きのご紹介はLEXUS GS430 ’05 GRS190型に地デジチューナー、DVDデッキ取り付けのご紹介です
横浜市港北区へ出張取付にお伺いいたしました
まずはセンターコンソールのバラシから開始します
取り付ける商品は、カロッツェリアのDVH-570、データシステム社製HIT7700、映像入力コードVHI-T10も必要になります
また走行中TV解除されていないと例え外部入力メディアでも見れません、無名安価品でも構いませんのでご用意ください
アンテナをウインドウ貼り付けAピラー経由で這わせます
純正オーディオ裏にVHI-T10を接続電源と共に地デジ、DVDへ引き回します
DVDはグローブBOX 下につりさげ
完成ですDVD映像
リモコン受光部はシフトパネル端に設置
地デジ映像です
