今回のご紹介は練馬区のCar Shop GLOWさんの請負作業で練馬区へ出張取付にお伺いいたしました

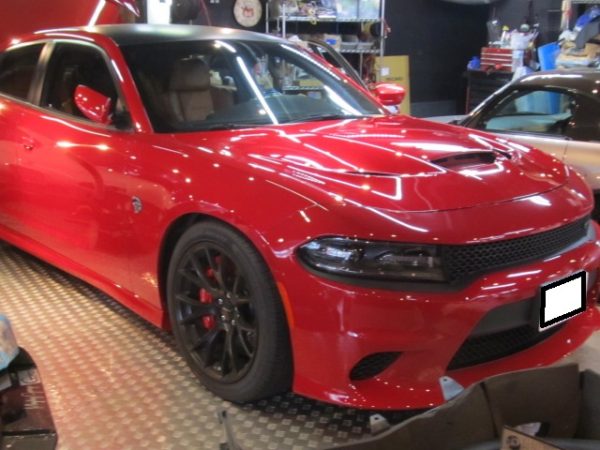

お車はLD型 Dodge Charger (ダッジチャージャー)2015年モデルにAVインターフェースを取付てDVDチェンジャーを取り付けます
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/a4a77de6f269d846a96443ee23607bb5-600x450.jpg)

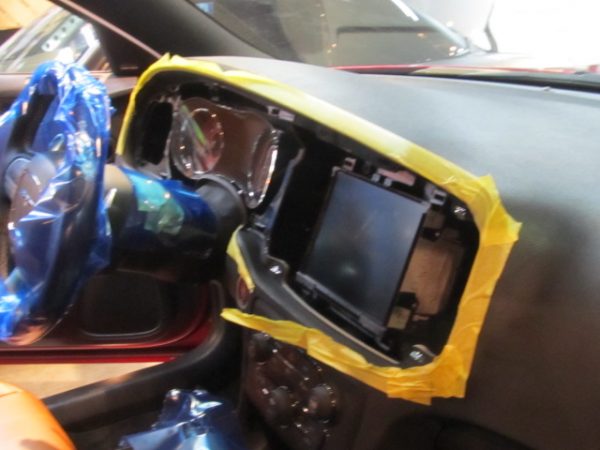

アメ車は余り依頼を頂く事が無いので探りながらの分解です
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/335aea6c61daa986593119696adf886f-600x450.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/33f1a7d46798a73abd1cad556dc38217-600x450.jpg)

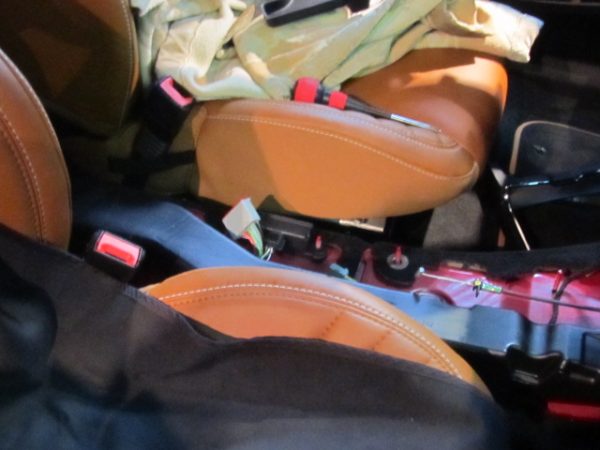

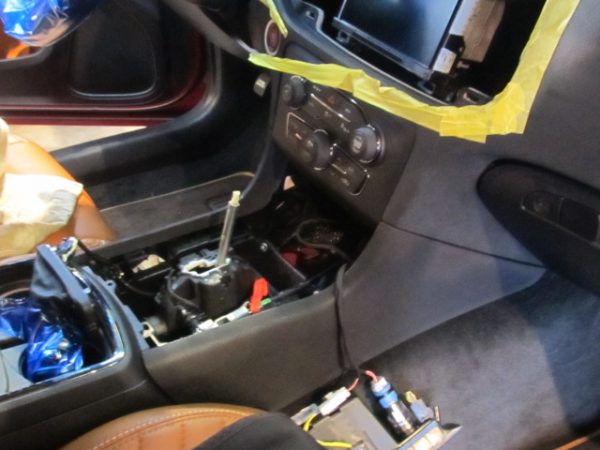

センターコンソールも脱着しないとオーディオコンソールが分解できないのがアメ車としては意外と面倒ですね
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/d0dea692f532a94564ac073c04f6703d-600x450.jpg)

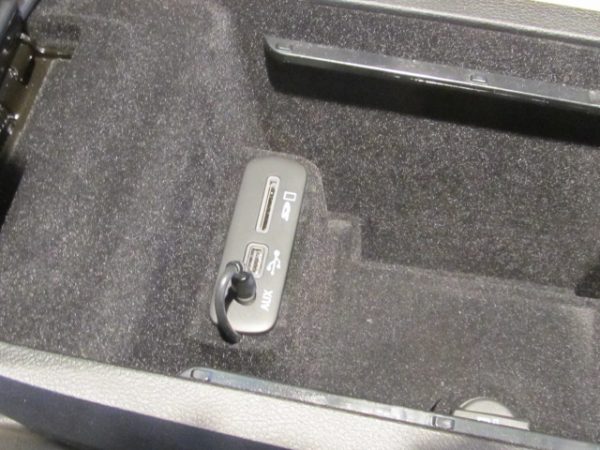

センターコンソール内のAUXにミニピンジャックで音声入力致します
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/ad086c2697be39aac4c332f453bd789a-600x450.jpg)

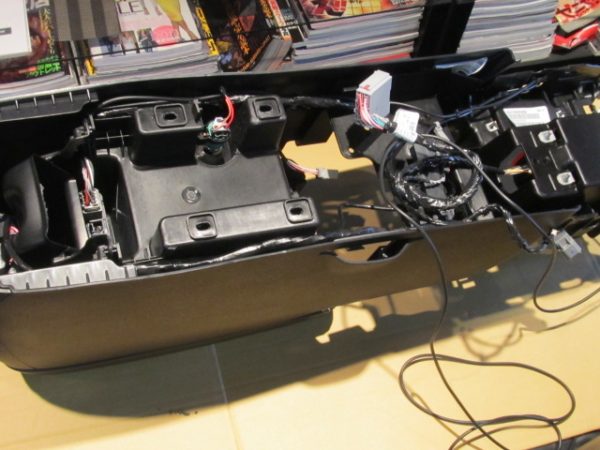

これはセンターコンソールの背面写真ですね
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/0030e1d3b5a635d2c43cdd6e9673f9bb-600x450.jpg)

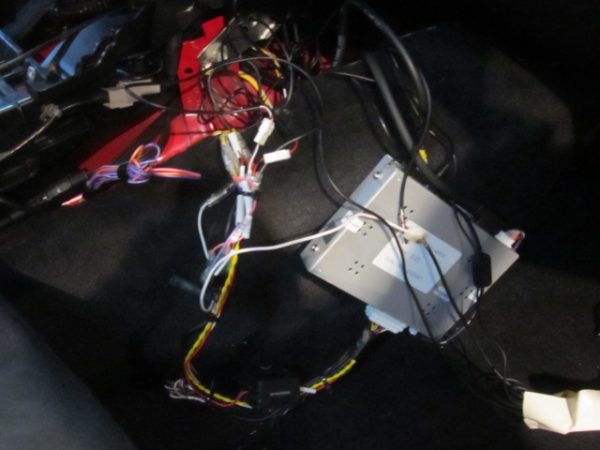

AVインターフェースの取付も探り探りです
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/0ce7d7c03543c1ca9f078870bc8f5fb7-600x450.jpg)

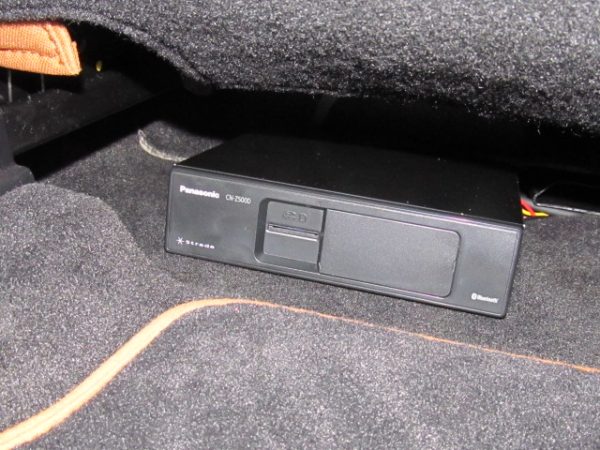

今回のシステムは目黒のTRIPOD社さんが発売している商品でナビゲーションはパナソニックのモニター別体モデルCN-Z500D AVインターフェースとまとめて売っているモデルです
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/412b87707de3810d4624c3850baa977b-600x450.jpg)

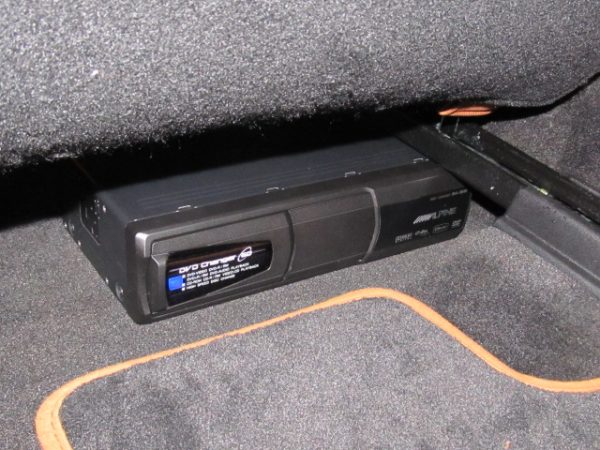

DVDチェンジャーもシート下へ設置
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/5a8856f601bcdb854031c826771530c7-600x450.jpg)

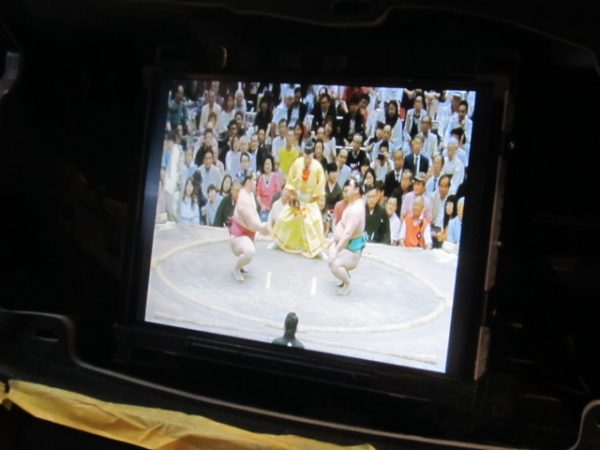

記事ではあっという間ですがものすごく時間が掛かる作業です
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/9d8b438790bb198a5b692599c9c6a3d7-600x450.jpg)

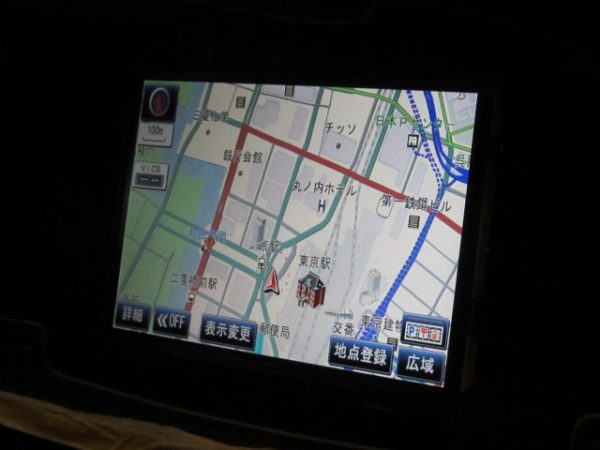

ナビも純正のシステムに映し出されています

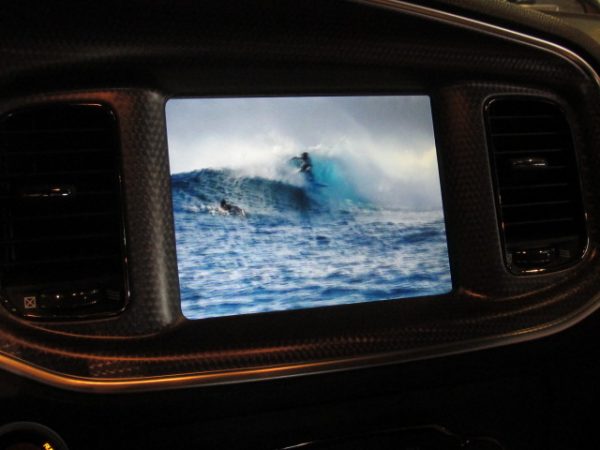

DVD映像です
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/05abe200b3fd9928db644cbe1d170e1b-600x450.jpg)

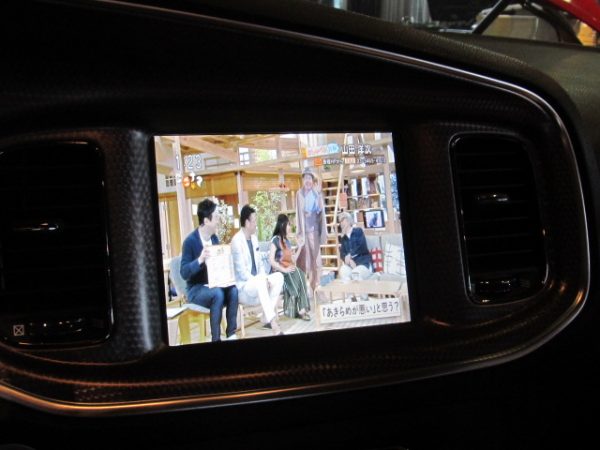

ナビに搭載されている地デジも映ります
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/e86ee76f18a42935d59de87abe223d96-600x450.jpg)

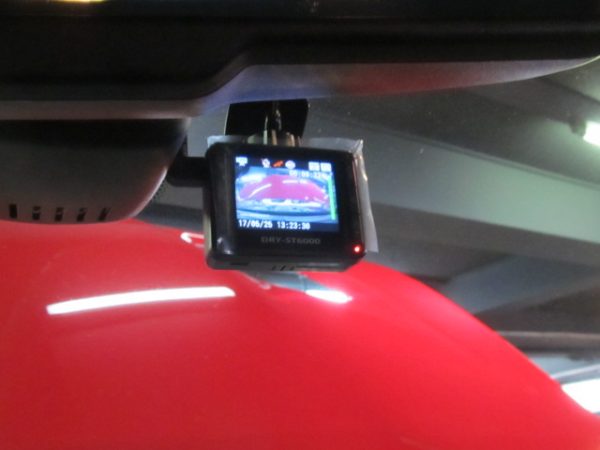

フロントドライブレコーダー
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2024/02/64a34699c8b3cc00433afaf9a7ebbed4-600x450.jpg)

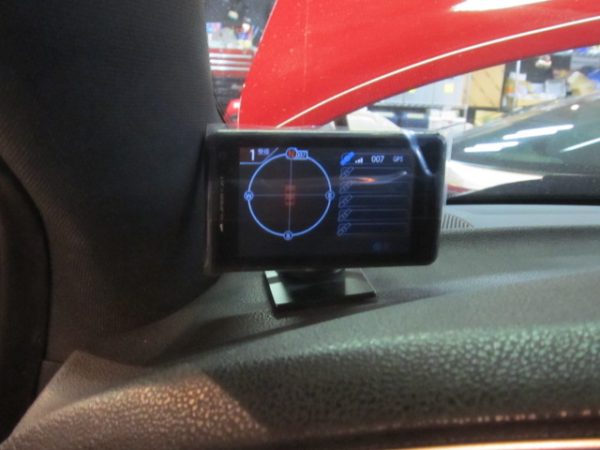

レーダーも同時進行で進めました
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
お久しぶりのブログアップとなります、先月(2023年3月)に当ウェブサイトをリニューアル致しました。
車種検索など使い易くなったと思います。
では本題となります
御ひいき頂いている世田谷区の城南モーターサービス様からのご依頼のお車で出張取付にお伺いいたしました。
正確な車種名が分からないのですが多分?アメ車の大型キャンピングカーとなりますフロントに大きく『BRAVE』『WINNEBAGO』と有りますが全く詳細は不明です
こちらのお車にナビゲーションとバックカメラの取付となります
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/f47b2f7076efa18aac4bcd493111b3ad-450x600.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/146145e48367952cc1ad7a9005e14a87-1-450x600.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/5a1943d6047174b92d4516df69b8c259-e1682562943654-450x600.jpg)
既設で1DINナビが付いていますがこのパネルをカット加工して2DIN化します
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/05f026b5a5482f159676282c46fbd536-e1682563074921-450x600.jpg)
取り付けるナビはパナソニックのCN-RE06WD
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/f4aa8eac82cca3c8bbbb047a5596202f-e1682563062734-450x600.jpg)
バックカメラは同じくパナソニックのCY-RC100KD
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/2137082abe54807fce372ca801e49271-e1682563043515-450x600.jpg)
欧州車用の汎用2DIN金具を使用します
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/d052172f45e9ce9d8463345331d78a7c-e1682563054168-450x600.jpg)
写真に写っているのは既設のカメラですがこの脇にカメラを設置、
ルーフを介してオフィス用のケーブルレールで固定します
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/88734447073e328094ad8bffd14bad12-e1682563034313-450x600.jpg)
2DIN化加工を開始します
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/9f2152b9499ac4dcd9e71e7d28ababf1-e1682563389893-450x600.jpg)
表面の樹脂パネルから金属の骨組みを外すと一応もう1DINの穴は開いていました
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/f052c3f1afea3a86f4eb14541030d518-e1682563414392-450x600.jpg)
2DIN金具に合うように樹脂パネルをカット
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/065ed449b61e83086984f92b10fba94c-600x450.jpg)
金属の骨組みもカットして加工は完了です
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/66861fe1e4e82d741cfc6241d9fb4faa-e1682562964443-450x600.jpg)
普通の車よりはTVアンテナ類の設置は厄介でしたが、GPSアンテナと共に引き回し
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/6882bf075f4a05783ccb48d3d7f8acde-e1682563018412-450x600.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/e0ce79037a2e5aac0e15511391297e67-e1682563009277-450x600.jpg)
メーター裏から車速信号を探し出し接続
何故車速信号配線が分かったか?実はこのオーナー様年式違いなのか?やや異なるもののほぼ同じキャンピングカーをお持ちでもう1台にナビが付いている為あらかじめ下見をさせて頂きある程度目処を付けていました
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/88d6e467b282bd6ab3c5d5545acfeaf7-e1682563343577-450x600.jpg)
こちらはもう1台のキャンピングカーのメーター裏緑線につながっています
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/7be0577cc9bb3c9ccf4dde084b5e235c-e1682563086700-450x600.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/3a92add28f6b03629f991c6ff0a0280e-600x450.jpg)
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/1a77f3b974e1ee1bca0111a0d2a3ddfc-600x450.jpg)
こちらは今回作業した車のメーター、比べるとかなり異なっており下見は無駄か?とおも思いながら調査
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/860ac31ced373bcbbf09e069e814a156-e1682563269576-450x600.jpg)
やはりコネクターの形状が全く異なり参考にはなりませんでしたが、ひょっとしたら同じ色では?と当て込んだら
正解でした
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/b8ad3c5ea1730b08ca98f787e844e8a1-e1682563237348-450x600.jpg)
残った写真が小さくなってしまい見づらいですが完成です
![](https://www.sunrise-garage.net/cwp/wp-content/uploads/2023/04/01d431adc4aa093e12c9298505088021-1.jpg)
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はダッジのデュランゴへヘッドレストモニター取り付け作業です、目黒区まで出張取り付けにお伺いいたしました
![2017829113256.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113256-thumb-350x262-4120.jpg)
既に社外のナビが付いております
![2017829113047.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113047-thumb-350x262-4104.jpg)
事前にオーナー様とのメールのやり取りで情報を頂いたいたのですが、ヘッドレストそのものは簡単に外せるのですが・・・
ヘッドレストのシャフトつまり『足』の中にコードが入っています
![201782911310.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/201782911310-thumb-350x262-4106.jpg)
黄色ののコネクターで連結されているので恐らくエアバッグが内蔵されているのだと思います
![2017829113114.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113114-thumb-350x262-4108.jpg)
![2017829113127.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113127-thumb-350x262-4110.jpg)
探せばエアバッグキャンセラーのようなものも売っているのだと思いますが、今回お客様とご相談して配線を延長して、純正ヘッドレストをシート下に潜り込ませておく方法を取りました、かなり無理矢理な方法ですが仕方ありません。
![2017829113146.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113146-thumb-350x262-4112.jpg)
モニターの配線をナビ裏から引き回し
![201782911324.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/201782911324-thumb-350x262-4114.jpg)
映像分配器を設置します
![2017829113217.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113217-thumb-350x262-4116.jpg)
完了です、シート形状にはうまくマッチして収まっていますね!
![2017829113231.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2017/08/2017829113231-thumb-350x262-4118.jpg)
こんにちは本日のご紹介の作業はダッジキャリバーへHIDの取り付けです。練馬の『Car shop GLOW』http://carshop-glow.com/さんからのヘルプ要請で作業しました。
![A_dodge_caliber_wHID.JPG](/cwp/wp-content/uploads/old/blog/assets_c/2011/01/A_dodge_caliber_wHID-thumb-350x262-1183.jpg)
バンパーを脱着しての作業となりますバラストはいい感じの場所が見つかりました。
![A_dodge_caliber_wHID (1).JPG](/cwp/wp-content/uploads/old/blog/assets_c/2011/01/A_dodge_caliber_wHID%20%281%29-thumb-350x262-1185.jpg)
ちょっと見え辛いですが、赤い線の裏側にゴールドのパーツが見えますがフラッシュ防止の為のメタルクラットをステーで固定しています![A_dodge_caliber_wHID (2).JPG](/cwp/wp-content/uploads/old/blog/assets_c/2011/01/A_dodge_caliber_wHID%20%282%29-thumb-350x262-1187.jpg)
バンパーを戻して完成です
![A_dodge_caliber_wHID (3).JPG](/cwp/wp-content/uploads/old/blog/assets_c/2011/01/A_dodge_caliber_wHID%20%283%29-thumb-350x262-1189.jpg)
上下HID化すると夜は格段に明るくなりますね!
