BMW E85 Z4 ディスプレイオーディオ、地デジ、ドライブレコーダー、前後カメラ 品川区 出張取付

今回のご紹介はBMW E85 Z4 2006年モデルへディスプレイオーディオ、地デジチューナー、バックカメラ、フロントカメラ、ドライブレコーダーの取付で東京都品川区へ出張取付にお伺いいたしました

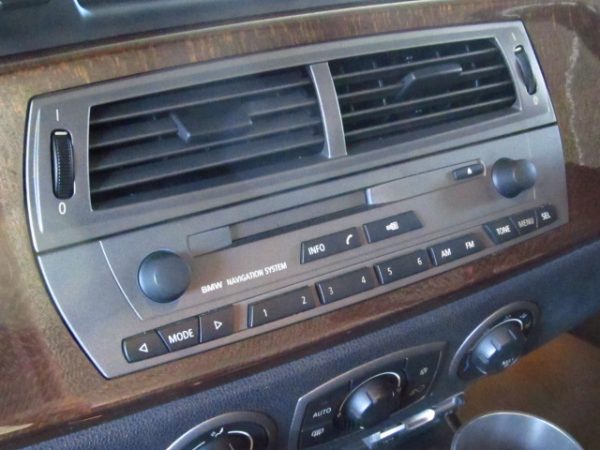

ノーマルのオーディオのままとなります

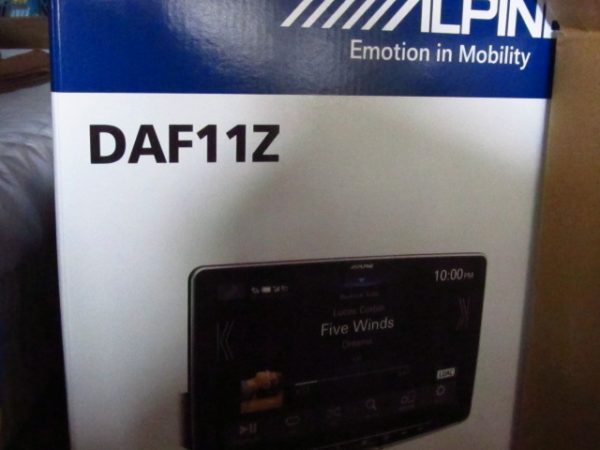

ディスプレイオーディオはALPINEのDAF11Z

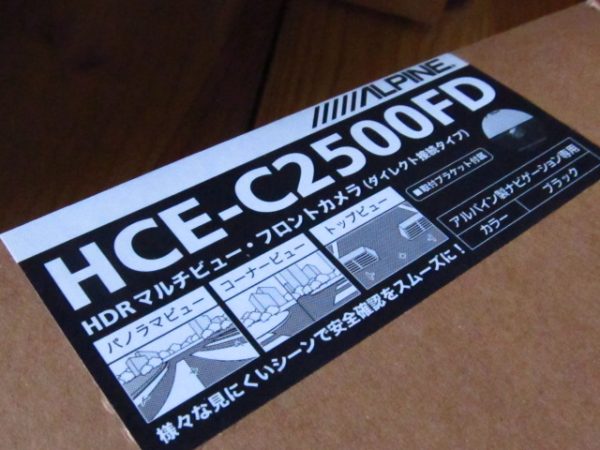

フロントカメラはHCE-C2500FD

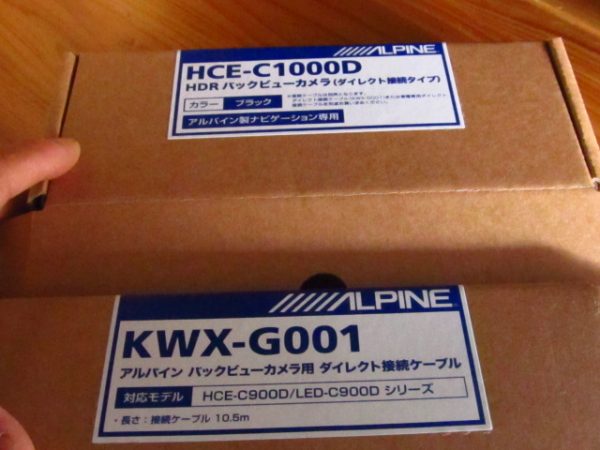

リアカメラはHCE-C1000D+KWX-G001の組み合わせですALPINEは接続適合が煩雑で素直にお客様相談センターに問い合わせをした方がスムースです

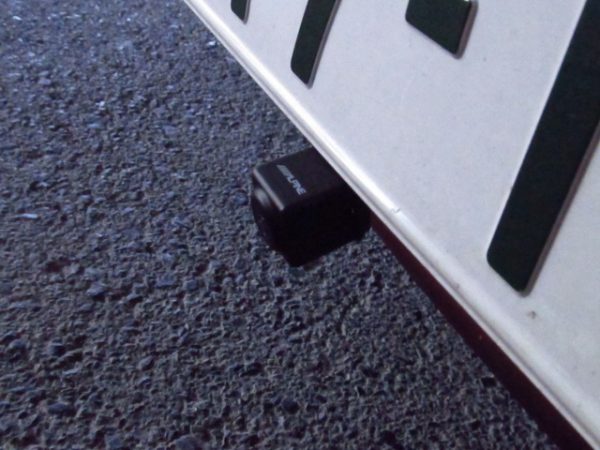

フロントカメラはナンバー下に専用金具での取付です

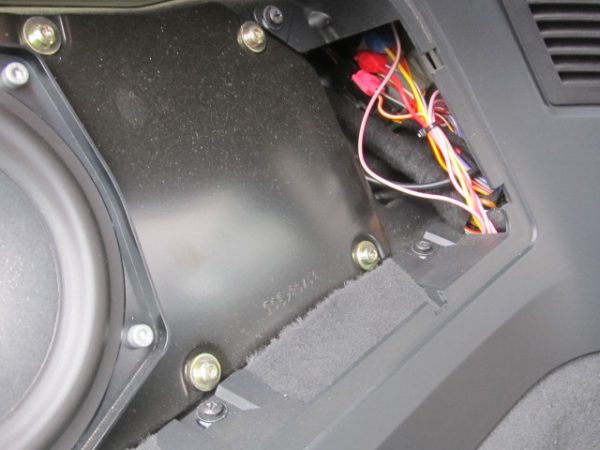

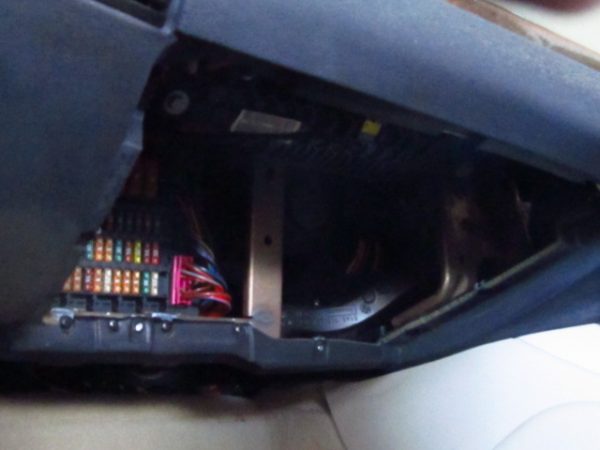

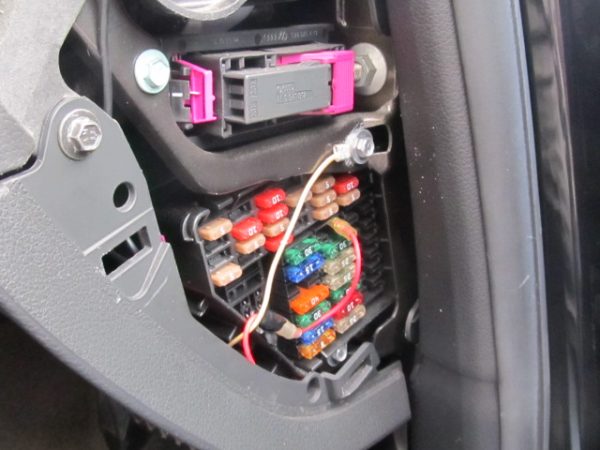

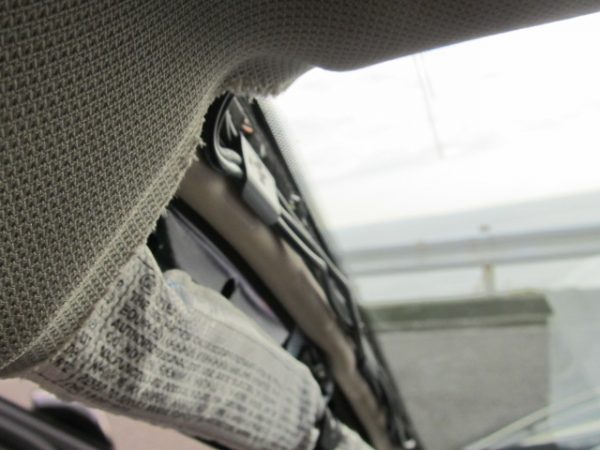

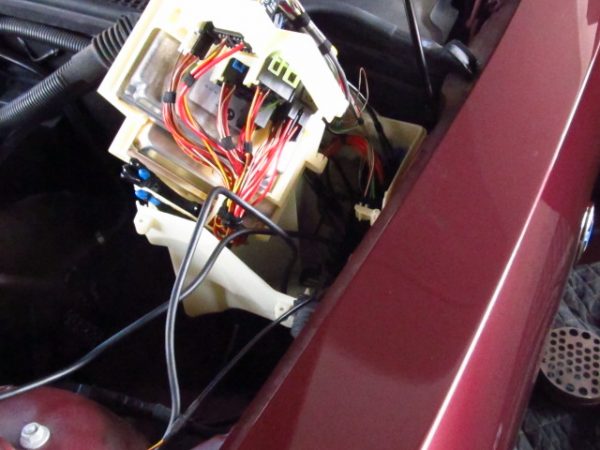

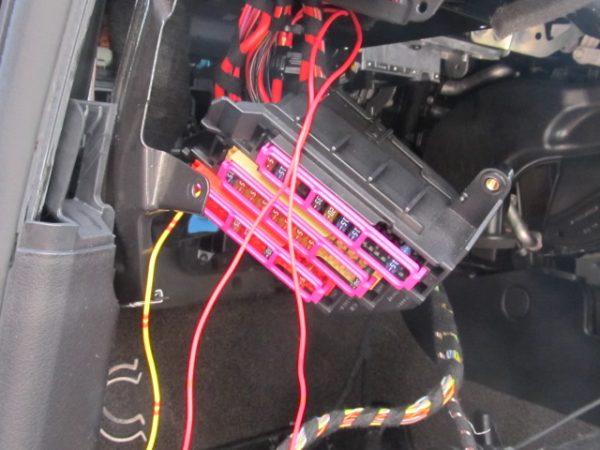

エンジンルーム内のヒューズBOXから室内へ引き込み

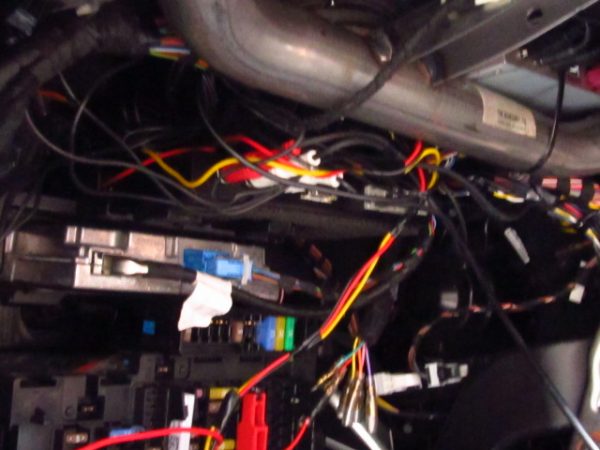

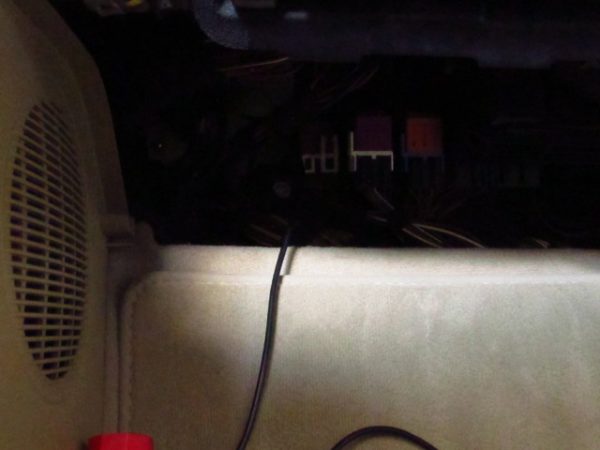

暗くて見づらいですが室内側へ引き込みました

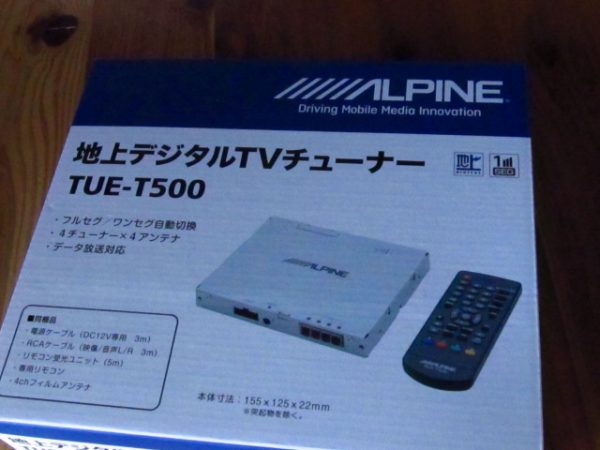

地デジはTUE-T500

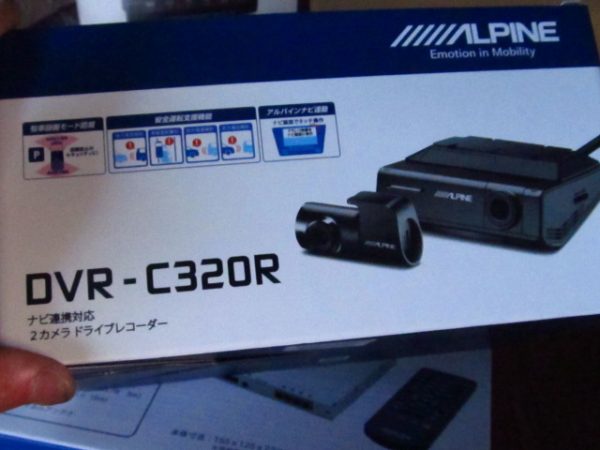

前後ドライブレコーダーはDVR-C320R

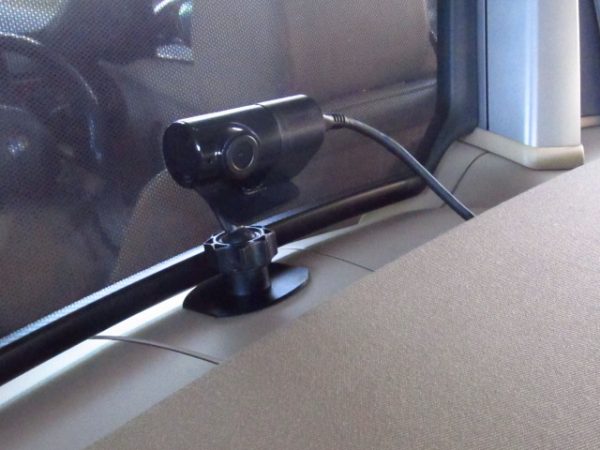

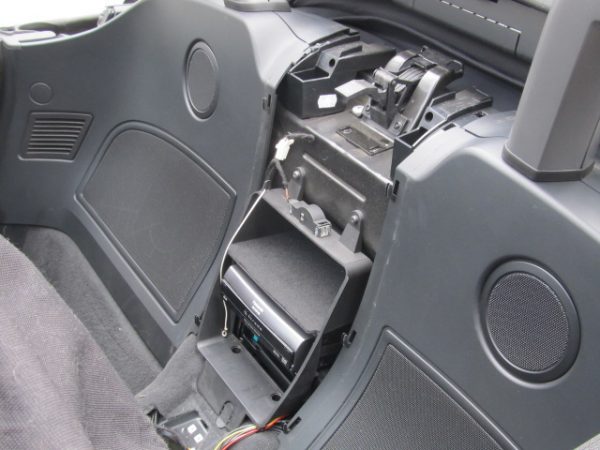

ドラレコのリアカメラはお客様が探し出したフレキシブルに動く台座を使用して座席間の風除け?すみません正式名が分かりませんが、この間に設置しました

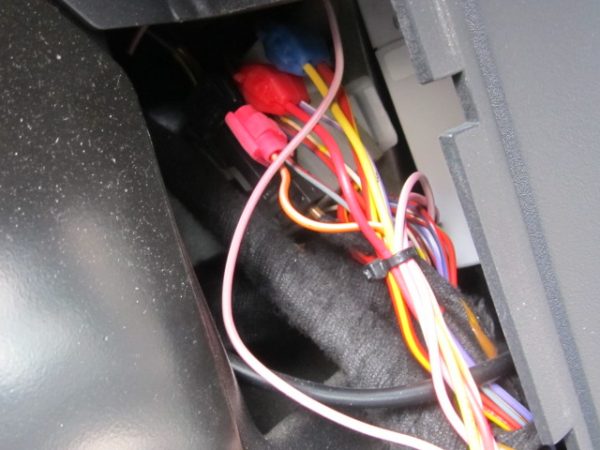

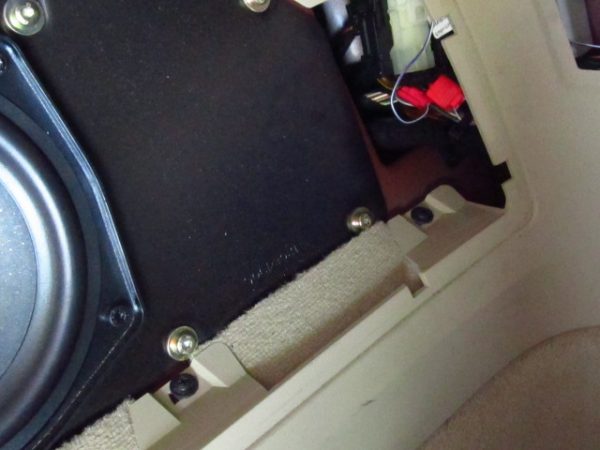

バック信号や、車速信号を取得するのは変わった場所からです

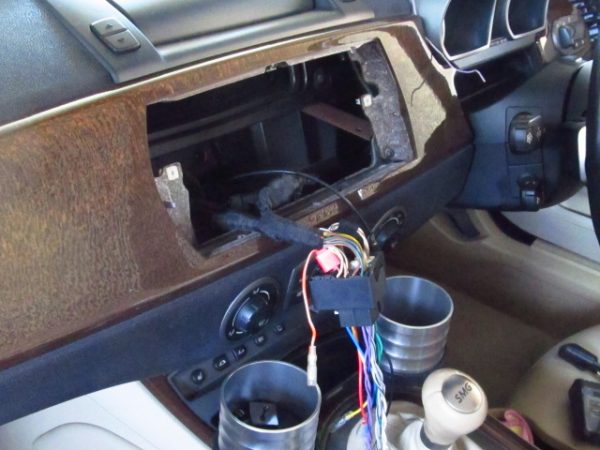

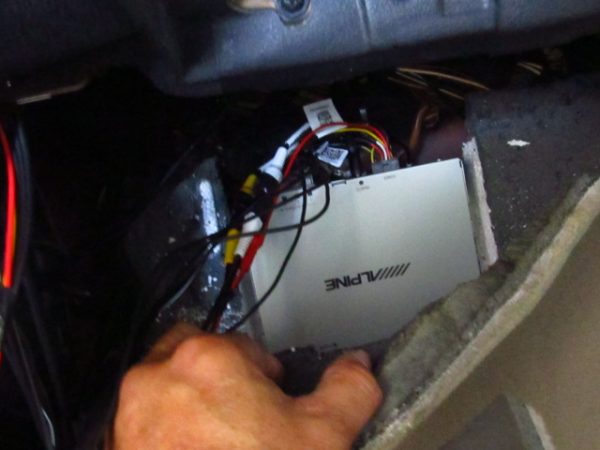

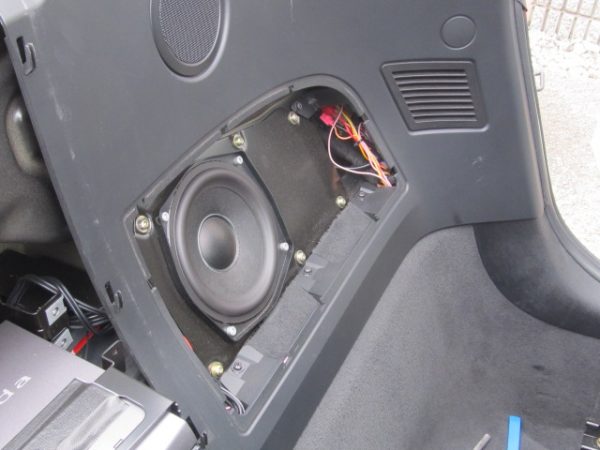

純正オーディオを外して電源の取得

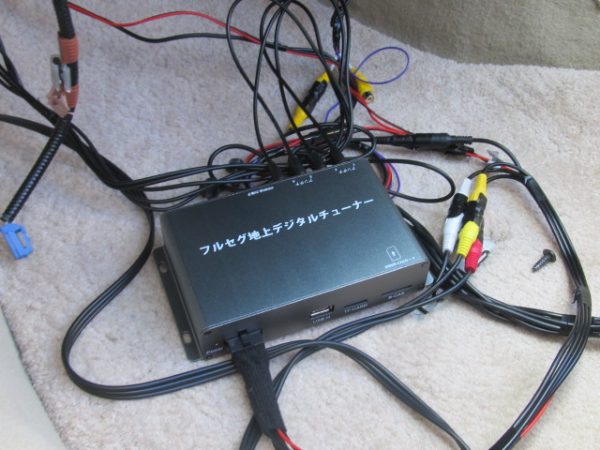

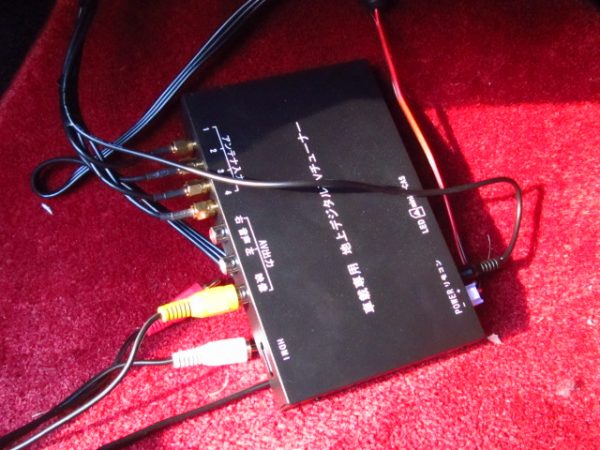

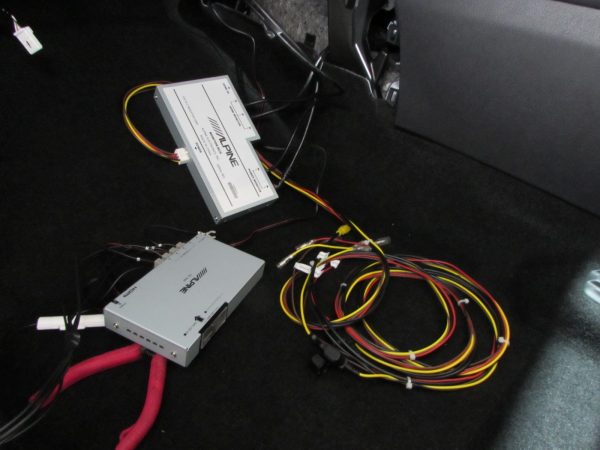

地デジチューナーは助手席の足元カーペット内に埋め込みです

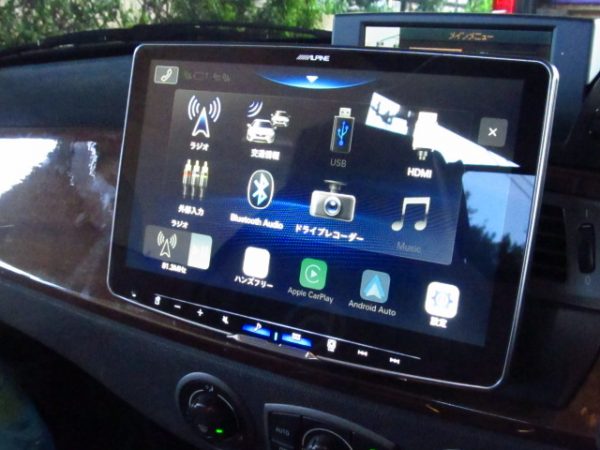

完成です

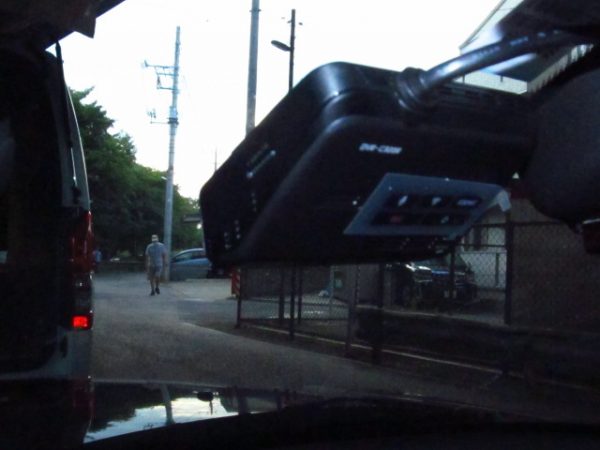

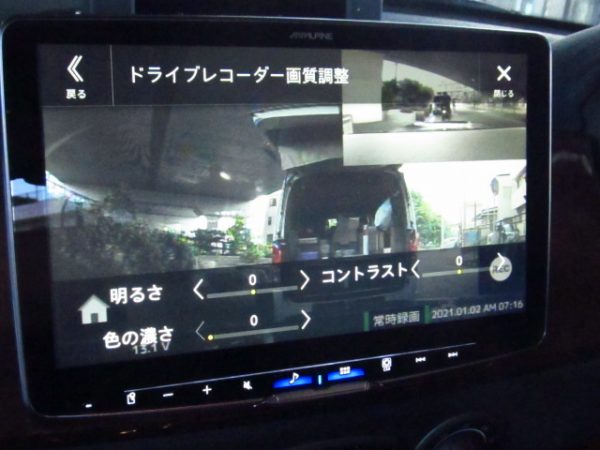

ドライブレコーダーのフロントカメラ

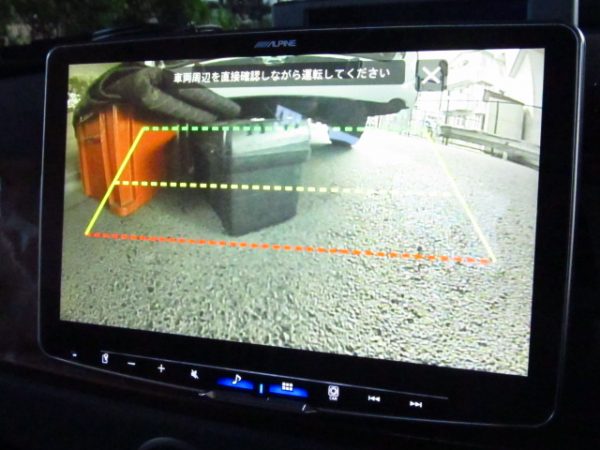

バックカメラ映像です



カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。

BMW F46 218d グランツアラー AVインターフェース&地デジチューナー 横浜市港北区 出張取付

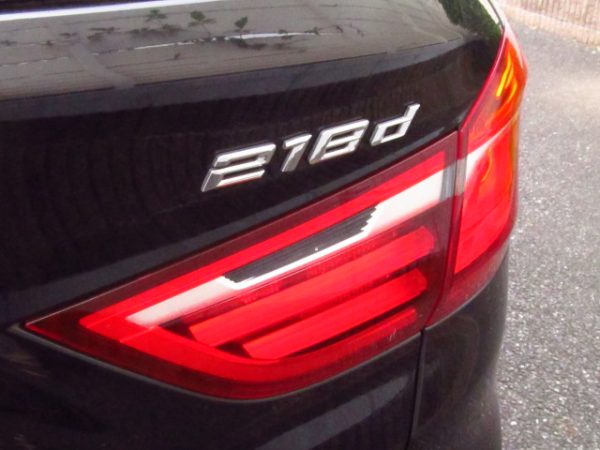

今回のご紹介はBMW 218d グランツアラー F46  2016年モデル へ地デジチューナー取付に伴いAVインターフェース取付で 横浜市港北区へ出張取付にお伺いいたしました

国産車と異なり多くの輸入車は外部『入力』の機能は無くAVインターフェースと言う高価なパーツを付けなければ地デジチューナーなどの外部映像を入力することが出来ません

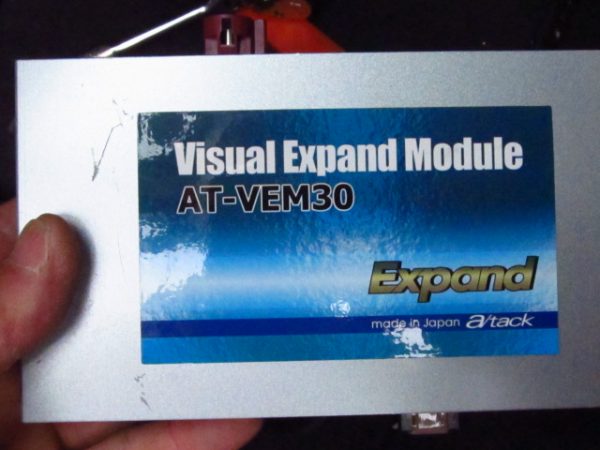

a/tack社のAVインターフェース 『AT-VEM30』をお客様にご用意いただきました

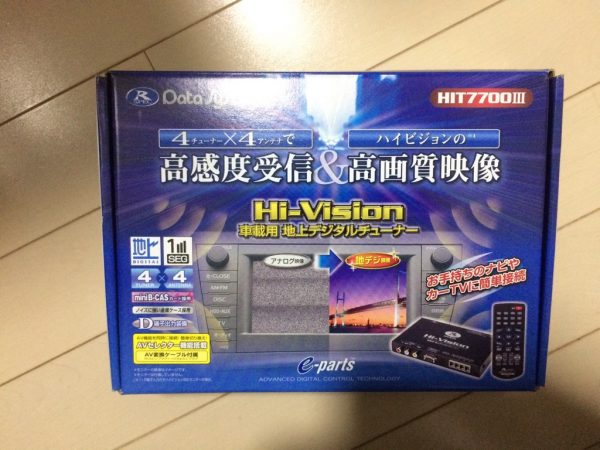

地デジチューナーはデータシステム社のHIT7700Ⅲです

純正モニター、オーディオシステムに割り込ませる作業ですが複雑な作業です

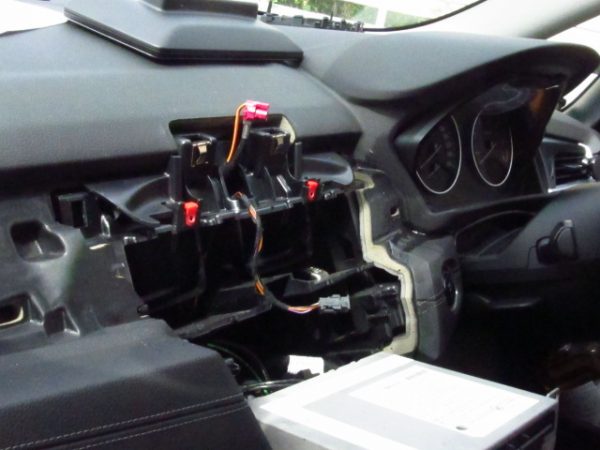

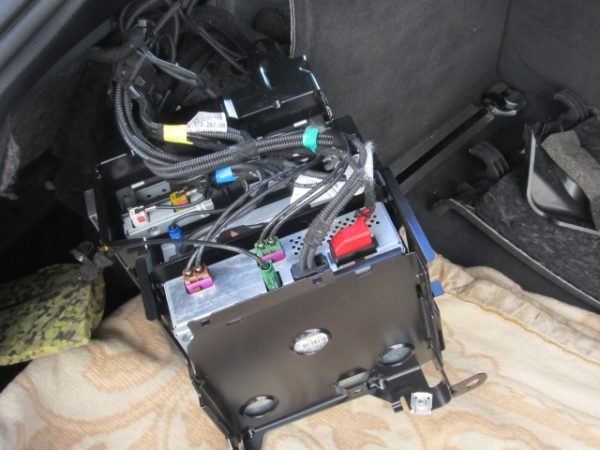

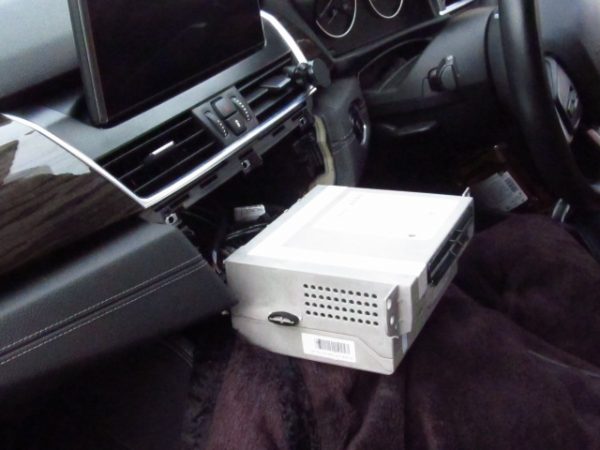

純正オーディオシステムを引き出したところです

純正モニターも脱着

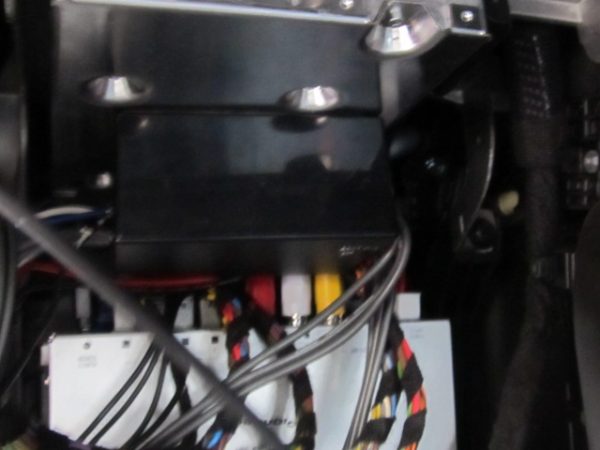

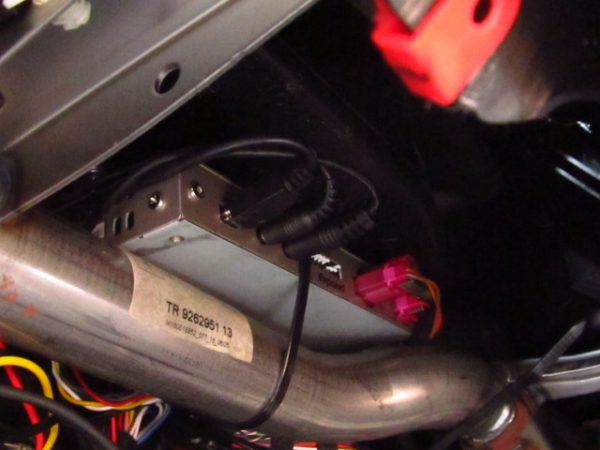

地デジチューナーはグローブBOX裏側の奥に忍び込ませます

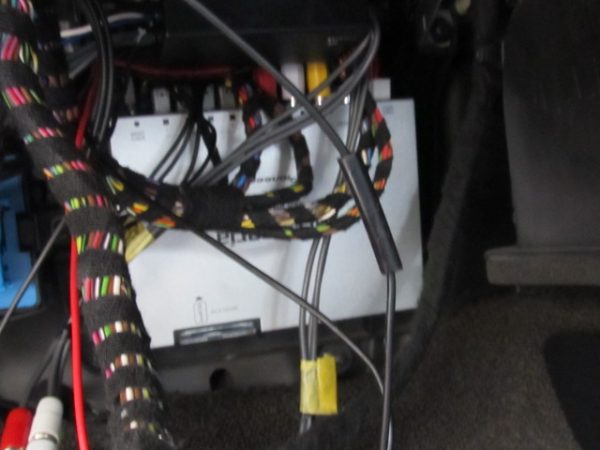

AVインターフェースもグローブBOX裏奥に忍び込ませました

音声は別途センターコンソール内のAUX(イヤホンジャック状の入力)へ接続して完了です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

LEXUS SC430 UZZ40型 地デジチューナー、バックカメラ、TVキャンセラー、リミッターカット 川崎市多摩区 出張取付

今回のご紹介はLEXUS SC430 UZZ40型 地デジチューナー、バックカメラ、TVキャンセラー、リミッターカット の取付で川崎市多摩区へ出張取付にお伺いいたしました

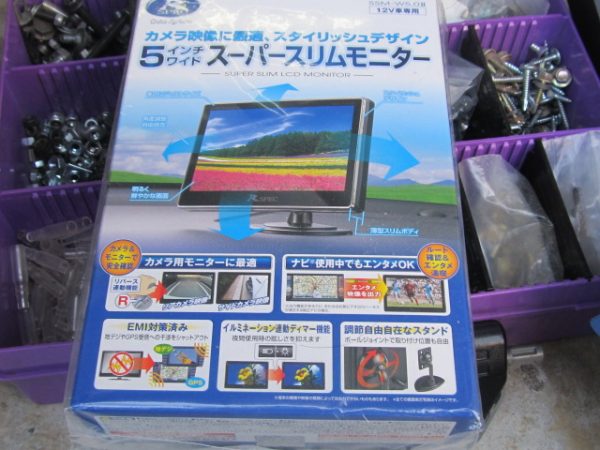

まずはバックカメラから開始しますデータシステム社のバックカメラを使用しますまたカメラ専用で同じくデータシステム社製の小型モニターの設置も致します



カブリオレと言う構造上複雑で一般の車よりも手間が掛かります

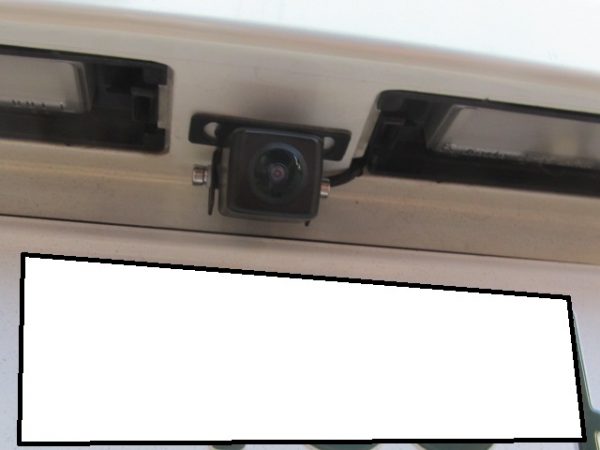

ナンバー灯脇に切り欠きを入れて引き出します

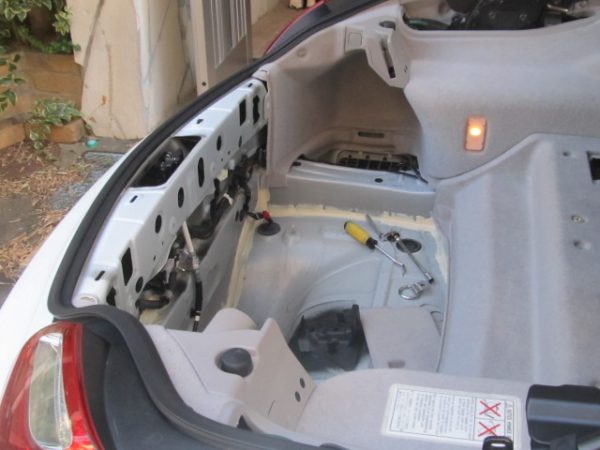

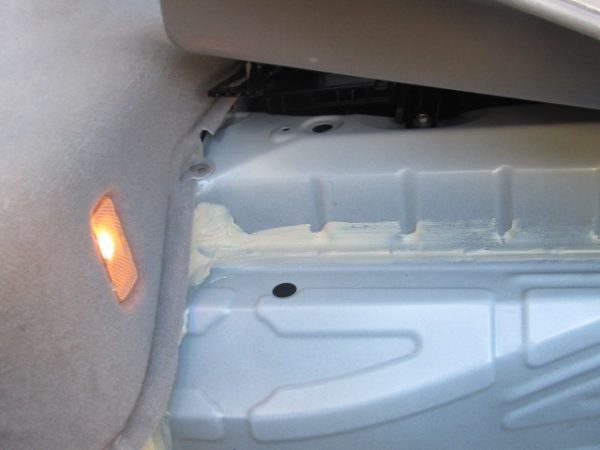

この車は数台実績が有りますがトランク内の内装の構造が複雑で厄介です

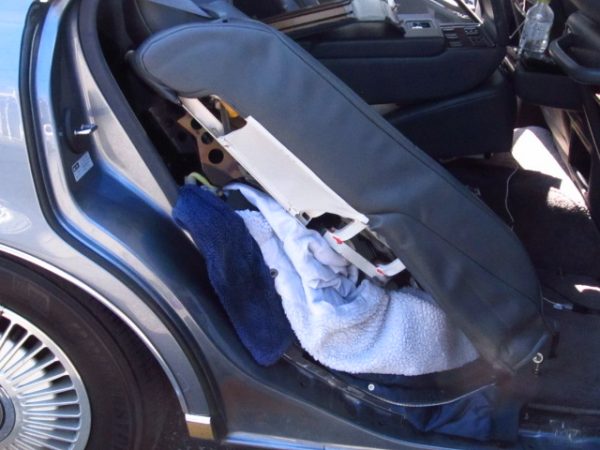

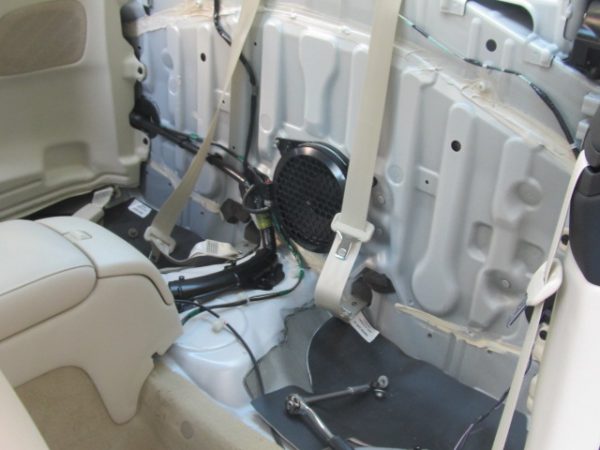

リアシートも全て脱着します

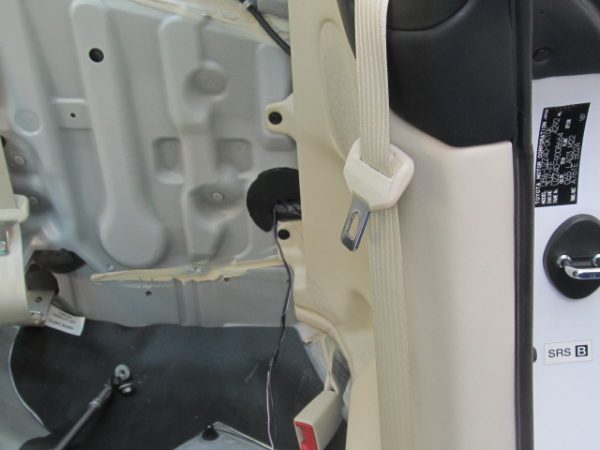

漸く室内側へ配線が来ました

ここから地デジチューナーの作業も同時進行しますメーカは不明です中華製だと思います

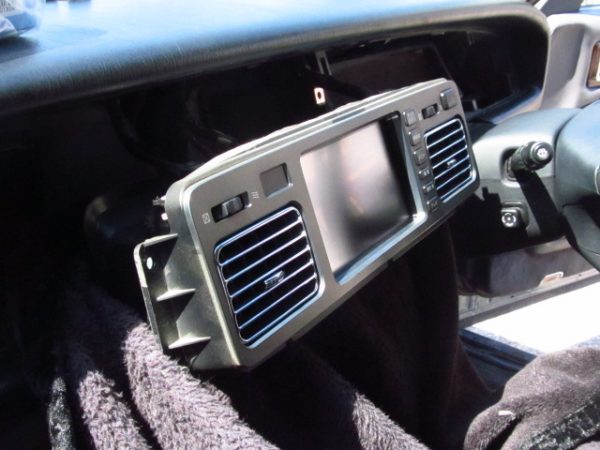

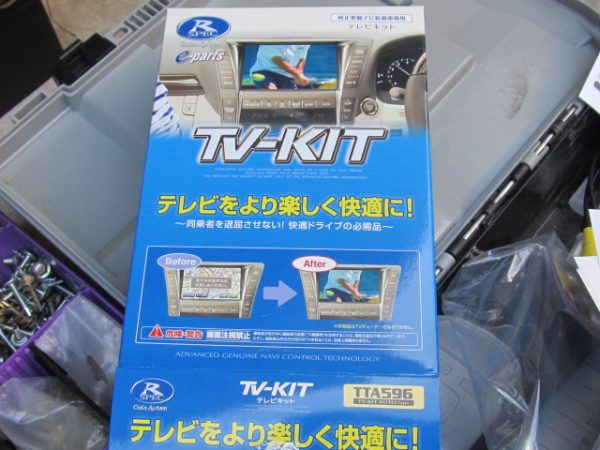

データシステム社のTVキャンセラーTTA569はモニターの裏側へ接続します

TVアンテナ、リモコン受光部の施工、ビデオ入力コードを純正モニターに設置して完了です

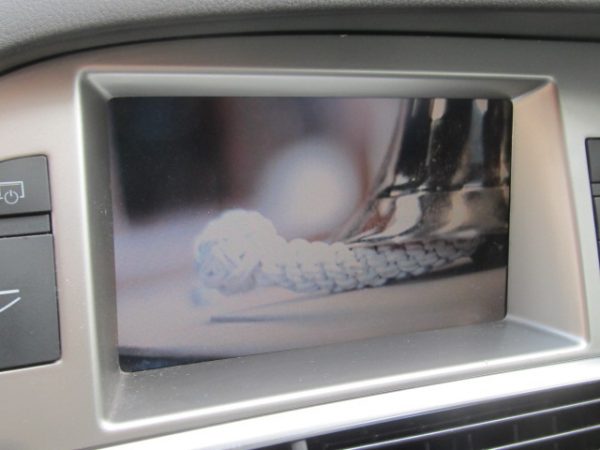

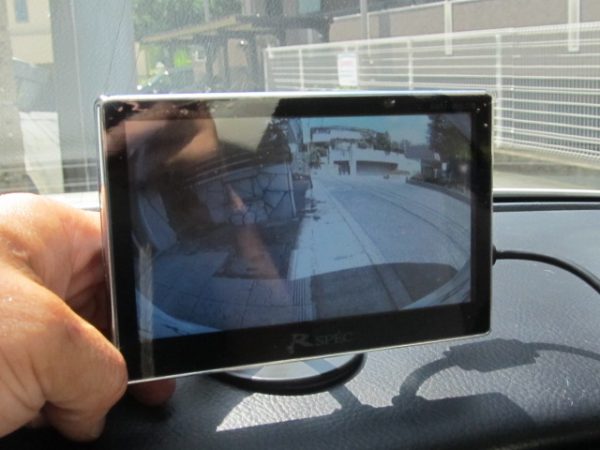

バックカメラ映像

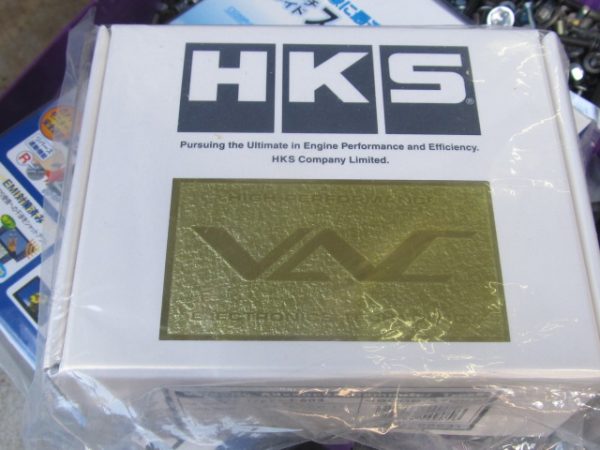

詳しい写真は撮りませんでしたが最後にエンジンルーム内にHKSのVAC リミッターカットを施工して完了です

https://www.hks-power.co.jp/product/electronics/speed/vac/index.html

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

センチュリー GZG50型 地デジチューナー&バックカメラ 川崎市幸区 出張取付

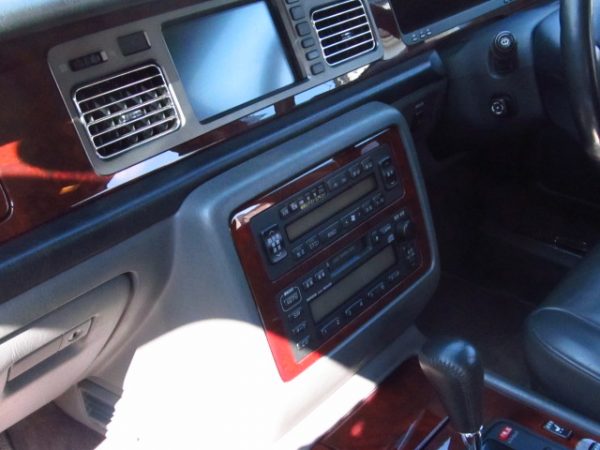

今回のご紹介はトヨタセンチュリー GZG50型へ地デジチューナーとバックカメラの取付で川崎市幸区へ出張取付にお伺いいたしました

お問い合わせ時にそもそも取り付けられるのか?どんな機器が必要なのか?ご相談を受けましたのでお調べしてみました通常データシステムの外部入力コードの適合が有ればVTR入力できるようになるため可能なのですが

https://www.datasystem.co.jp/products/vharness/index.html

適合表https://www.datasystem.co.jp/tekigou/pdf/v_harness.pdf

平成9年~平成16年適合が有りませんでした

そこで同じくデータシステム社製の商品で純正のアナログTVの純正アンテナに割り込ませて外部入力するという機器がありこれをご提案しました、分かり易く言うとアナログTVの電波を電波ジャックする感じ、もっと解りやすく言うと昔の初代ファミコンをTVの裏のアンテナに接続して2chでゲームしましたよね?あの感じです、まあこのブログを読む方が平成生まれの人だとわからないかもしれませんが…

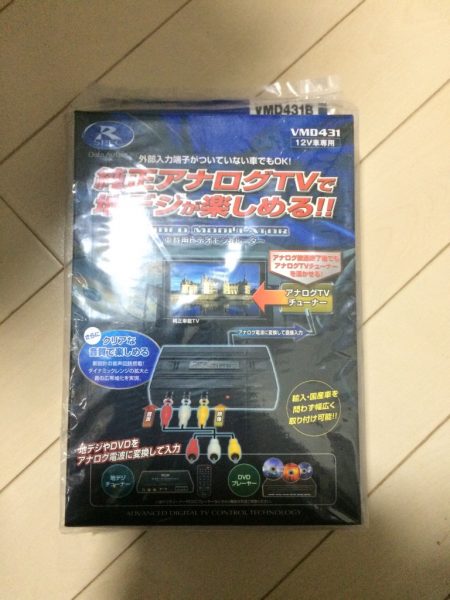

VMD431(現在は販売終了品です)https://www.datasystem.co.jp/products/vmd431/index.html

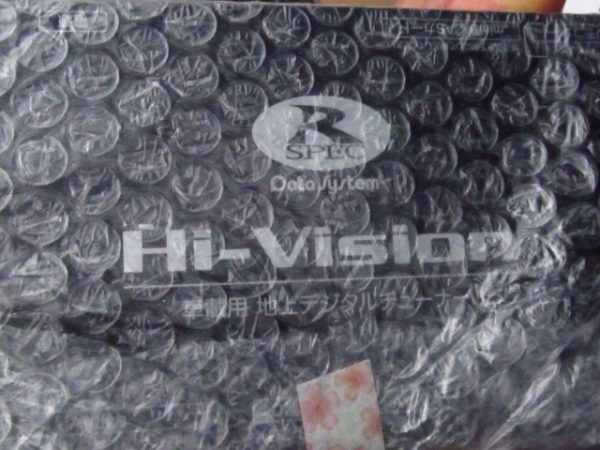

そして地デジチューナーは同じくデータシステム社製のHIT7700Ⅲ こちらも廃盤です

https://www.datasystem.co.jp/products/hit7700/index.html

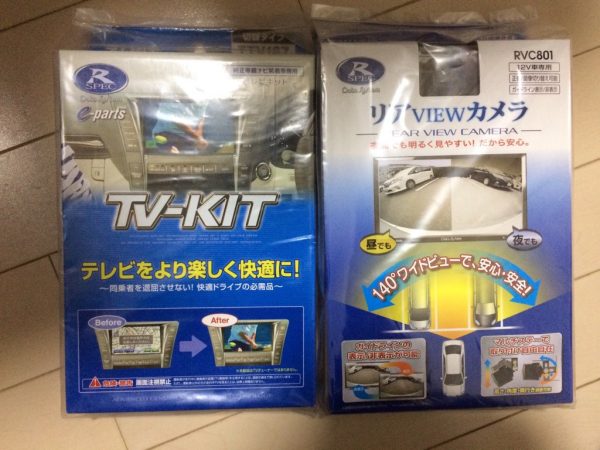

TVキャンセラーも必要になりますTTV167 https://www.datasystem-shopping.com/shopdetail/000000000095/

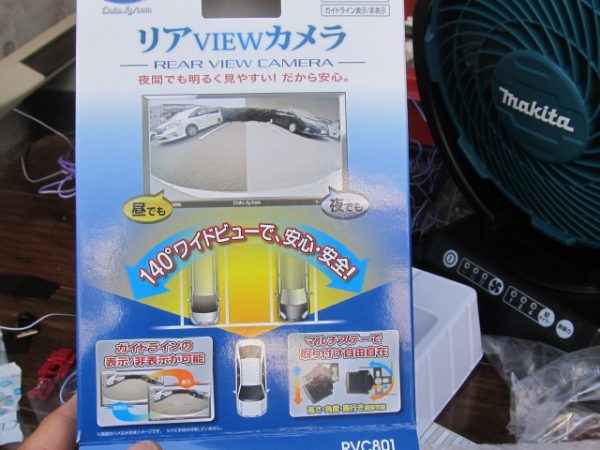

バックカメラもデータシステム社製の商品ですRVC801 https://www.datasystem.co.jp/products/rvc801/index.html

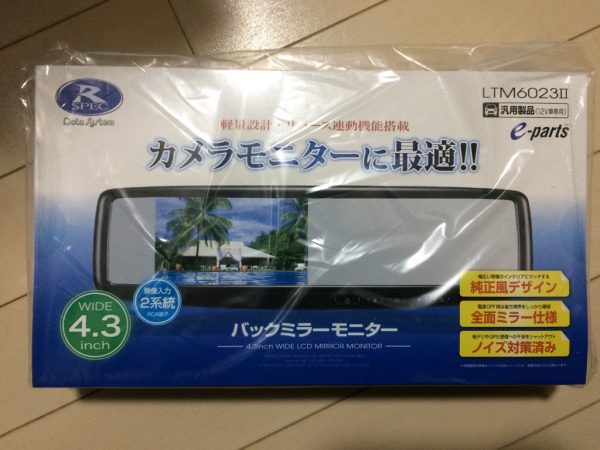

判る範囲ではカメラ映像は純正モニターへは入力できない為カメラ専用でルームミラー被せ型のモニターLTM6023Ⅱ

の設置をご提案しました

https://www.datasystem.co.jp/products/ltm6023/index.html

純正のアナログTVチューナーはトランクルームに埋め込まれております



バックカメラの施工と同時進行で進めていきます

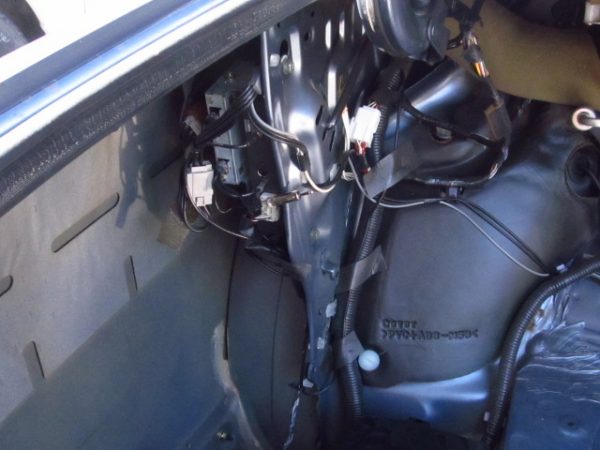

トヨタのフラッグシップモデルになるとやはりトランクから室内への配線の引き込みは容易では有りません、シート外しは大変でした

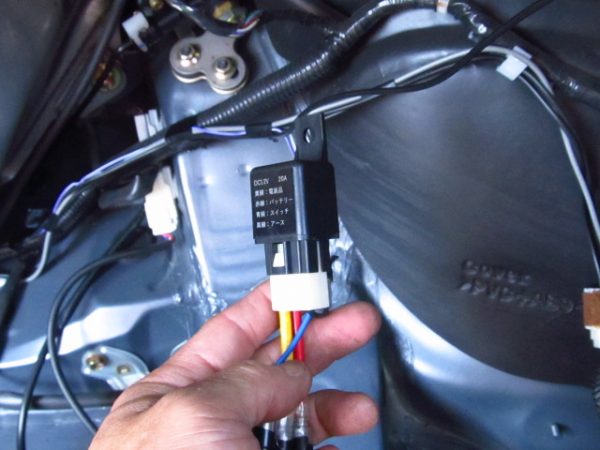

センチュリーはマイナスコントロールの様で急遽リレーを使用します

マイナスコントロールについてhttps://www.diylabo.jp/column/column-736.html

TVキャンセラーはモニター本体裏へ接続です

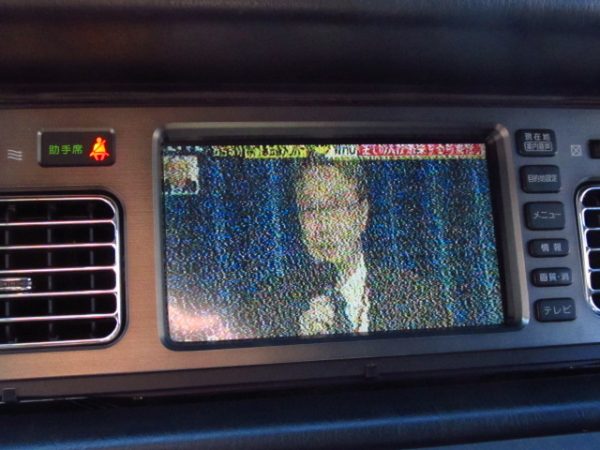

完成したのですが…問題有り有りです💦地デジは入力されているものの相性が悪いで済ませたくはないのですが、色々といじってみてもいかにもアナログTV的な悪い映像なのですユーザー様には納得していただきましたが

回避策として地デジチューナーの映像信号をミラーモニターに接続しました、ミラーモニターは2系統の入力があり通常はTVの映像でバックギアにするとバックカメラに自動切換えします

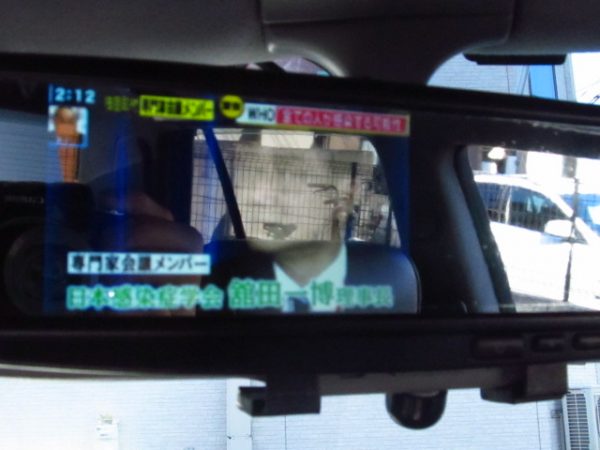

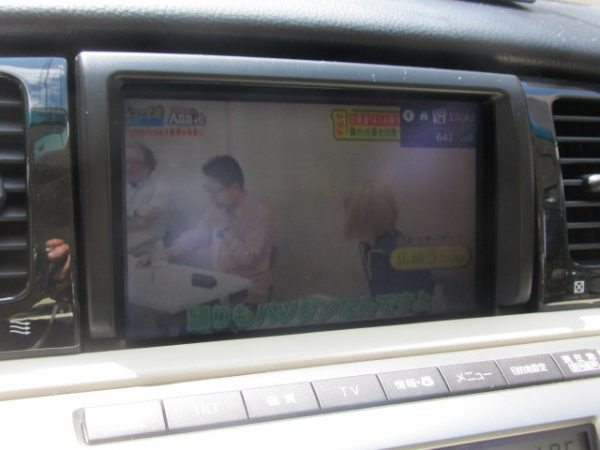

乱反射で見えづらいですがTVの映像です

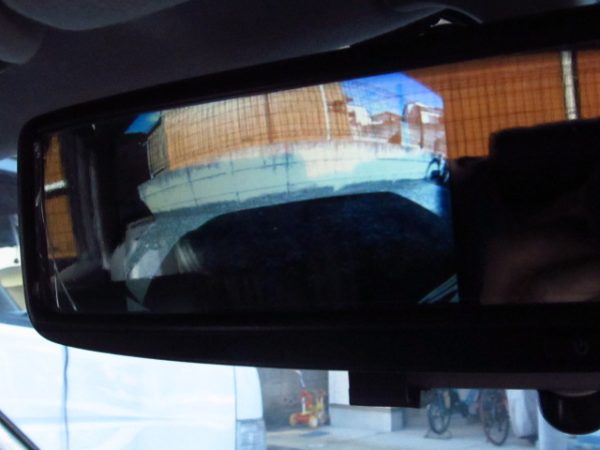

こちらもかなり見えづらいですがバックカメラ映像です



カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

ミニ F55 地デジチューナー、DVDチェンジャー、オンダッシュモニター 横浜市都筑区 出張取付

今回のご紹介はリピーターのS様からのご依頼でミニF55へ地デジチューナー、DVDチェンジャー、オンダッシュモニターの取付で横浜市都筑区へ出張取付にお伺いいたしました

5~6年前に前車のミニF55にこれらを当方で取り付けておりました、今回2024年モデルに乗り換えという事で全て載せ替え作業となりました、前車からは昨年末に取り外しだけの作業を完了しておりました

DVDチェンジャーはALPINEのDHA-S690

地デジチューナーはカロッツェリアのGEX-909DTV フォルムアンテナ、アンテナ線だけは使いまわしは出来ませんので新品をご用意いただきました

前車のF55は音声入力がAUXがアナログのイヤホンジャック形状でしたが進化してUSBとなっておりました

その為AUXをUSBに変換するFAU-01をご用意いただきました

モニターの配線はダッシュボード中央のグリルに少々加工して引き出します

外し方備忘録写真となります、この穴に細い棒を挿して引き上げます



グローブBOXを外し配線の取り回しを致します



DVD、地デジのリモコン受光部をUSBの音声入力と同じ場所に設置致します

地デジアンテナをAピラー沿いに這わせます

オンダッシュモニター線を引き出したところです



今回写真に残っておりませんがDVDと地デジの音声、映像の切り替えはデータシステム社のAVセレクターのAVS430Ⅱを使用して切り替えますこれも前車からの移設ですhttps://www.datasystem.co.jp/products/avs430-2/index.html

DVDチェンジャーは特に加工なくグローブBOX内に設置致します

オンダッシュモニターのブラケットはお客様のこだわりでダッシュボードよりも下がって設置されるようなスタイルです

完成です



カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

ジャガー XF 地デジチューナー 埼玉県鶴ヶ島市 出張取付

今回のご紹介は2011年モデルのジャガーXFへ地デジチューナーの取付で埼玉県鶴ヶ島市へ出張取付にお伺いいたしました

実は当初のご相談では地デジが付いていないので新規で付けるという事でAVインターフェースとチューナーを付ける

積りでお伺いいたしました、ところが・・・お伺いしてみると実は既に後付けの地デジチューナーが付いており

既設が少々古いモデルという事もあり折角なので入替となりました

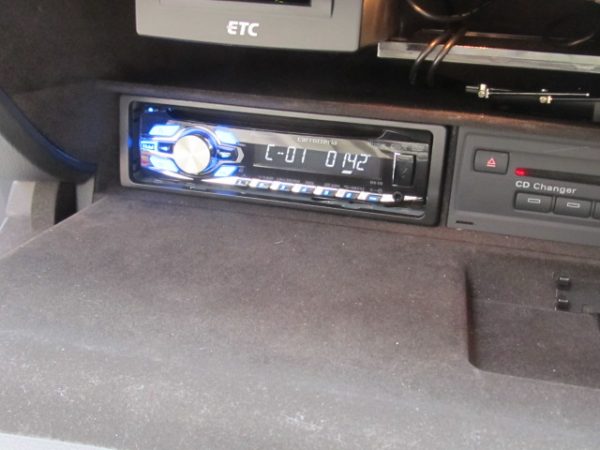

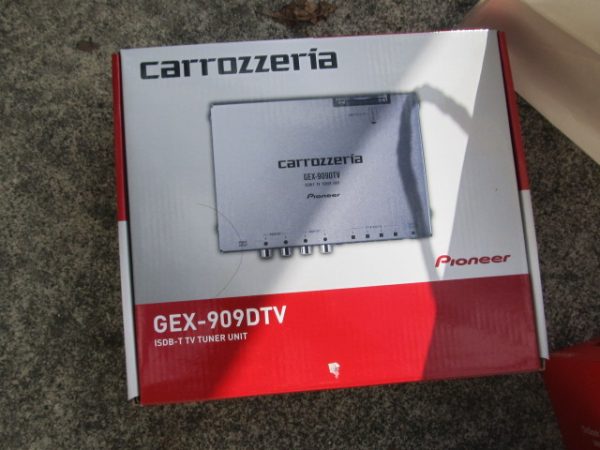

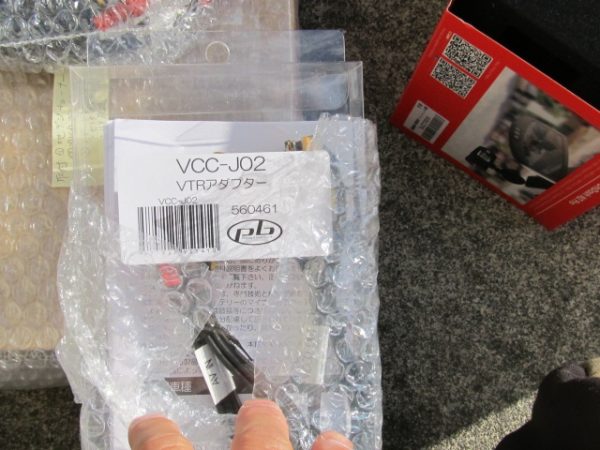

付けるのは中古ですがカロッツェリアのGEX-909DTV

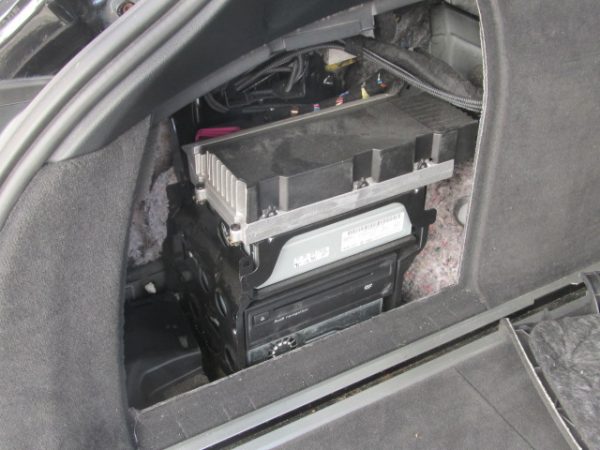

トランクルームを見ると古い2chアンテナのカロッツェリアのチューナーが付いていました

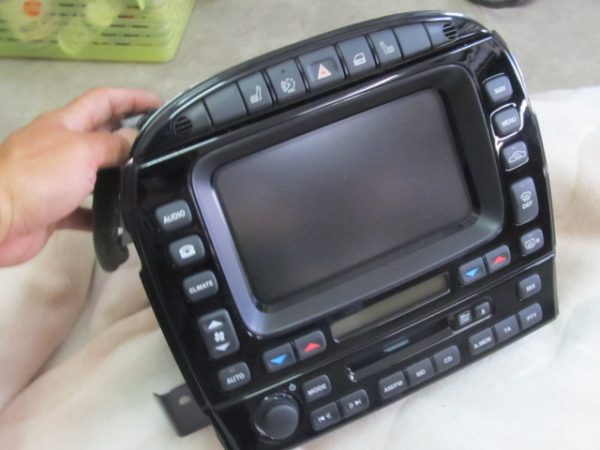

こちらは詳細不明ですがAVインターフェースです

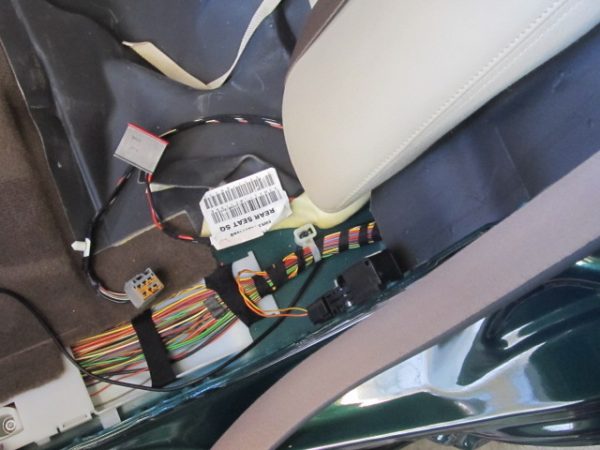

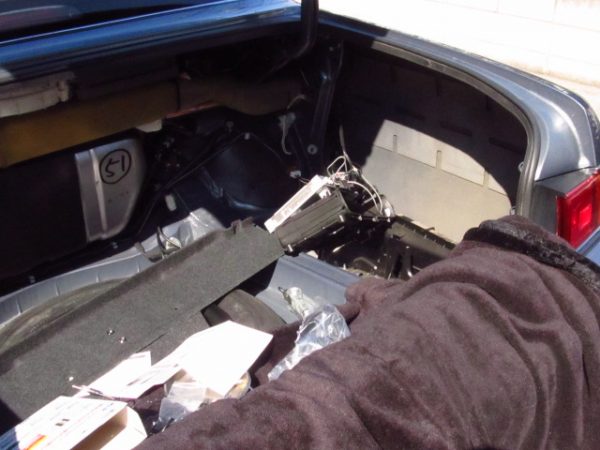

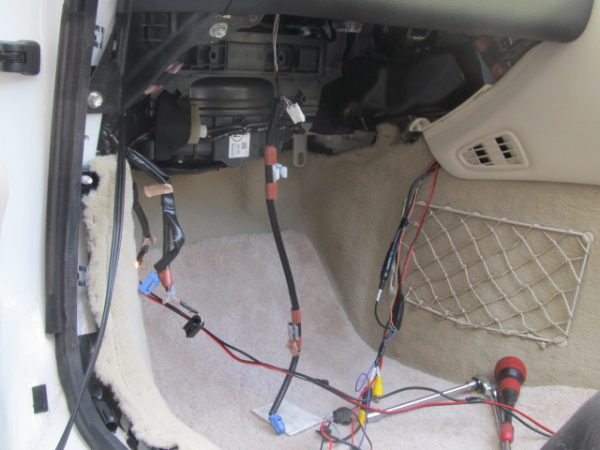

ラゲッジルームから室内側へ配線を引き込みます

地デジアンテナをフロントガラスへ

完成です2chアンテナから4chアンテナ仕様に変わったので格段に受診率は上がったと思います

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

XC90 前後型ドライブレコーダー、地デジ、オンダッシュモニター 狛江市 出張取付

今回のご紹介はリピーターのK様からのご依頼でボルボ XC90 2021年モデルに前後型ドライブレコーダー、レーダー

地デジチューナー、オンダッシュモニターの取付で東京都狛江市へ出張取付にお伺いいたしました

まずはドライブレコーダーの後部カメラからアプローチします

カメラ線をフロントに引き回したら電源の確保する為内装をばらします

フロントカメラは360度タイプです

続いて別日ですが地デジチューナーとオンダッシュモニターの設置です、そもそものご相談がモデルチェンジしたてでTVキャンセラーが存在しない為、走行中もTVを見るために別途地デジチューナーとオンダッシュモニターを設置するという事になりました、チューナーはAPLINEのTUE-T500、オンダッシュモニターはカロッツェリアのTVM-W710

助手席側のパネルに設置致します

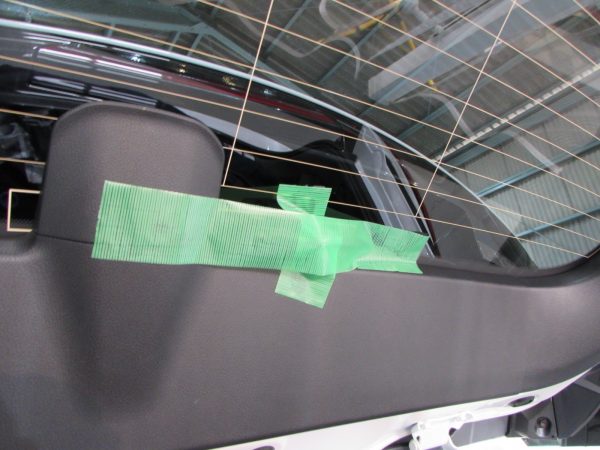

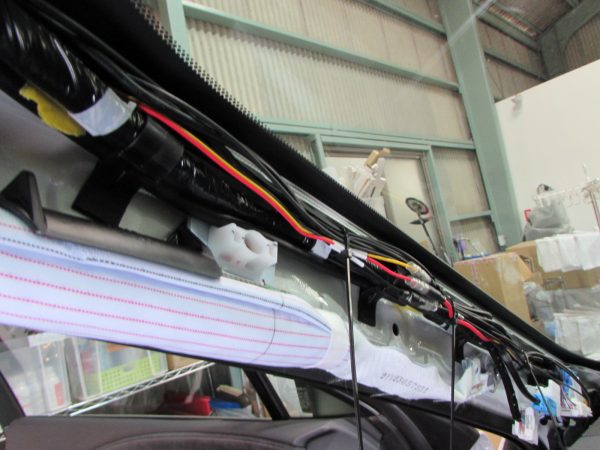

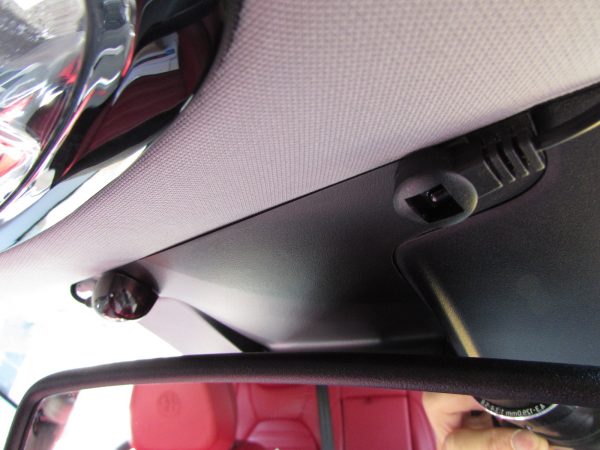

リモコン受講部、地デジアンテナをAピラーに這わせていきます

音声の問題ですが元々車両に搭載されているBluetoothにリンクさせるため任意のBluetoothアダプターをご用意いただきました、地デジチューナーのRCA音声を3.5mmミニピンでBluetooth機器に入力してこのANKERの機器から車両に飛ばすという仕組みです

昔よく見たオンダッシュモニターの台座を使用します

取り付け部の幅に合わせてカットしました



Bluetoothも相性なども有るかもしれませんが無事音声も接続できました



配線は新車という事もありリセールバリューも考慮して丸見えで施工しました

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

987 ケイマン ディスプレイオーディオ+地デジ 横浜市戸塚区 出張取付

引き続きのご紹介はポルシェケイマン987型です、横浜市戸塚区へ出張取付にお伺いいたしました



純正のクラリオンナビからカロッツェリアのディスプレイオーディオDMH-SF700への交換です


ポルシェを初めメルセデス、BMWなどの取り付けキットを開発、販売していたpb社が去年2022年12月を持って廃業してしまいました

これはかなりの痛手で取り付けキットが無いので代用パーツをかき集める必要があります

この年代付近のポルシェは純正でクラリオンナビが付いていれば枠はそのまま代用できるのでハーネス類を経験をもとに何とか集められます。

ここ10年で各自動車メーカーの純正ナビがビルトインされ社外に交換出来なくなってきており、ナビメーカーや取り付けキットメーカーなどはかなりの打撃で今後pb社の様になくなっていくのだと思います

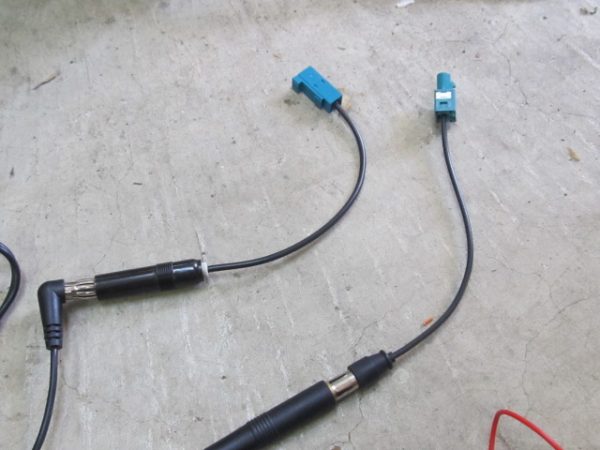

地デジアンテナ、マイク、GPSアンテナなどを設置


地デジは中華製EONON社の物を設置です


クラリオンのバックカメラが装着されているのでこれもデータシステム社製の変換機器を流量します


完成です

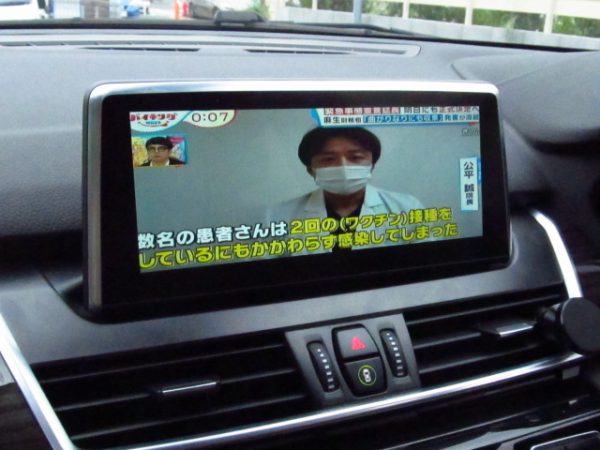

地デジ映像


既設クラリオンカメラの映像


横からみた感じです




カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

MINI F55 クーパーS 地デジ、DVD、フリップダウン、カメラ 出張 取り付け

本日のご紹介はMINI F55クーパーSに地デジ、DVD、フリップダウンモニター、バックカメラ、ドラレコ等多数取り付けのご紹介です、神奈川県伊勢原市へ出張で取り付けにお伺いいたしました。


今回地デジやDVD、バックカメラを純正の画面(ビジュアルブースト?と呼ぶのだと思いますが)に映し出す為にAVインターフェースを使います

弊社は商品は販売せずにお客様ご自身でネット等で入手して頂き、商品持込、出張で取り付けると言うスタイルの為、何が必要かをわかる限りお調べしてアドバイスさせて頂きます。

今回も何度もお客様とメールで位置合わせを重ねてようやく作業日を迎えました、かなり厄介な内容の為2日間の予定を空けておきました。

必要な機器はa/tackさんから発売されているようですhttps://www.a-tack.net/products/expand/

ヴィジュアルエクスパンドモジュールと言う商品で 『AT-VEM30』と『AT-VEP50』を組み合わせて使用します

これらで外部機器の映像入力、また出力、走行中のTVナビ解除が行えます


DVDプレーヤはカロッツェリアのXDV-P70


カメラはND-BC8、地デジはGEX-909DTV


まずはバックカメラの施工から開始、少々手間取りましたが無事室内側へ引き回し完了



続いてフリップダウンモニターの施工です


フリップダウンモニターはカロッツェリアのTVM-FW1020-s


当然車種別専用キットは存在しませんので汎用の金具『KK-W101FD』は必須となりますがこれを使って私のアレンジ力、創作力での取り付けとなります


隙間から『梁』の位置を確定してルーフライニングをカット


汎用でつける場合は出来ればALPINEの方がお勧めです、今回は問題がありませんでしたがカロッツェリアのフリップダウンモニターは構造上ルーフとの接面部に出っ張りが有り隙間が空いてしまう可能性が有ります。


ばっちりですね


続いてDVDチェンジャーはグローブBOX内に設置


サイズ、配線の問題から『背抜き』をしました


いよいよAVインターフェースの取り付けです、ミニは本当に分解が厄介です・・・機器も複雑でかなり手間取りました


狭いスペースに機器を組み込んでいきます



DVDチェンジャーのコントロールユニットも同時に埋め込んでいきます



地デジの施工も同時に進めてようやく完成です


DVD映像とナビの画面を分割表示


バックカメラ映像です


フリップダウンモニターにも無事映り込んでいます


カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします



J31ティアナ DVD、地デジ、ヘッドレストモニター 茨城県水戸市 出張取付

引き続きのご紹介はJ31 ティアナの作業です、取り付け内容はDVD、地デジチューナー、埋め込み型ヘッドレストモニターとなります。

茨城県水戸市へ出張で取り付けにお伺いいたしました。

その他の補足的なパーツは当方でお調べをしてアドバイスをさせて頂きます


ヘッドレストモニターは中華製の埋め込み型ですこの手の中華製モニター類をつける際は必ずお伝えしておりますが折角つけた地デジに干渉してワンセグ化してしまったり、最悪のケースではナビGPSに干渉して自社位置が狂う事もありますのでご了承ください


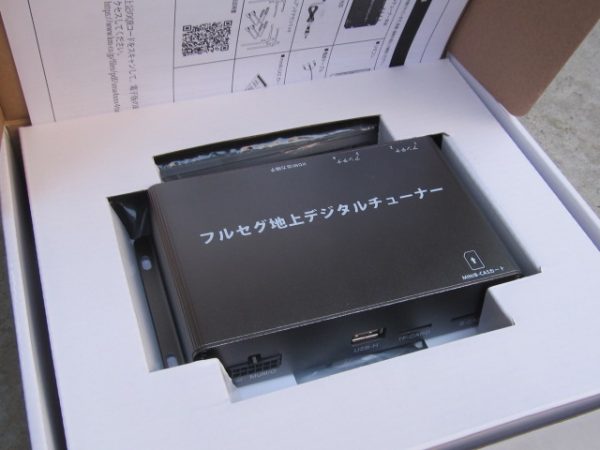

地デジチューナー、DVDデッキも中華製のメーカー不明品となります

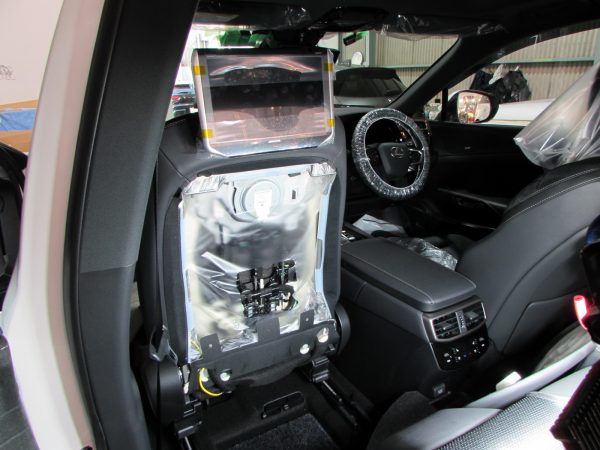

まずはヘッドレストモニターから開始ですシートバックを脱着して配線をシート内に這わせます



データシステム社の適合によると外部入力コードの接続先はトランク内となりますので引き回しが必要となります

適合型番はVHI-N11が必要になります



今回地デジチューナーのTVアンテナをリアウインドウに施工ご希望です




地デジチューナー映像分配器はシート下に纏めて設置



外部入力のメディアを視聴するにも走行中のTV解除は必要となりますので同時に施工します



DVDはグローブBOX内に設置



完成ですDVD映像


地デジ映像です


地デジやナビGPSへの干渉は今回内容です良かったです








カーナビ、ドラレコなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
