今回のご紹介は非常にレアな作業の御紹介です、リピーターのお客様からのご紹介でキッチンカーにバックカメラを付けられないか?とのご相談でした、キッチンカーと言っても牽引するトレーラータイプなので牽引する側とされる側の両方に施工する必要が有ります
こちらのかわいいキッチンカーとなります新車の状態です

こちらが牽引する側のメルセデスEクラス S212 ステーションワゴンとなりますヒッチメンバーは既に付いております

キッチンカー側内部、初めての施工なので中の構造をじっくり観察して配線の通り道を見極めます

S212側から開始します、カメラ用の小型モニターをAピラー脇に設置


配線を車両後部へ回していきます


ラゲッジルーム脇からバック信号の取得

キッチンカー側へ送るバック信号線と映像信号ケーブルを車体外へ出す通り道を模索

ヒッチメンバー用のケーブルカプラーの脇に設置

続いてキッチンカー側の作業に取り掛かります、パナソニックのCY-RC90KDを取り付けます
FRPボディの為カメラ線の引き込み穴は容易に空きます


キッチン営業中に支障の内容に考えながら配線作業を致します

トレーラーベースのフレームにカメラケーブルを這わせて破損の内容にコルゲートチューブで保護致します

トレーラー側の既存ケーブルと共にカメラ線をまとめます

完成ですこれで牽引時にもトレーラーの後ろが見えていいですね



カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

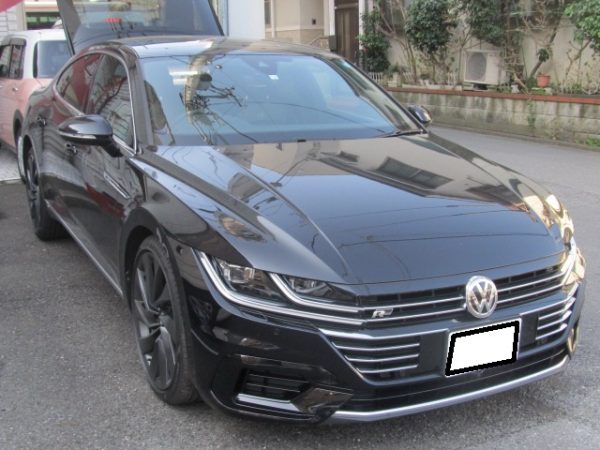

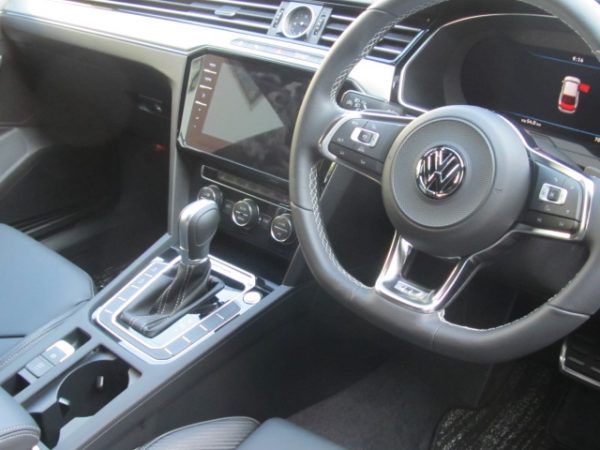

今回のご紹介はリピーターのI様からのご依頼でメルセデスVWアルテオン 2018年モデルへ前後ドライブレコーダー、レーダーを横須賀市へ出張取付にお伺いいたしました

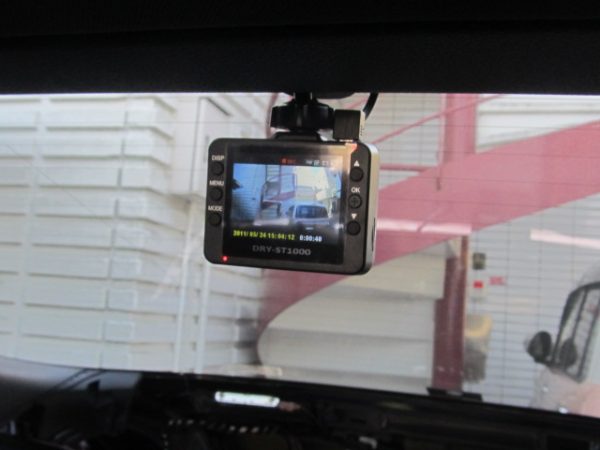

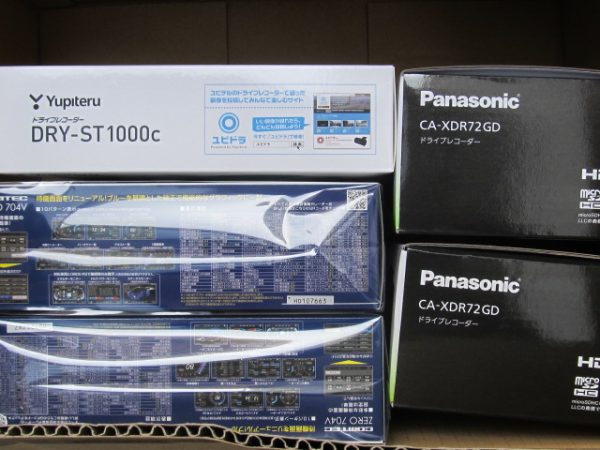

取り付ける商品はユピテルのDRY-ST1000c フロント用を2個前後に各々設置致します、他に商品が映っていますが同時に他車種のご依頼でしたので関係ありません

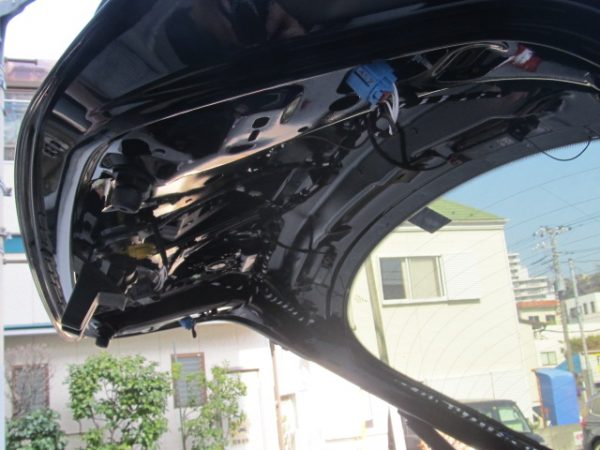

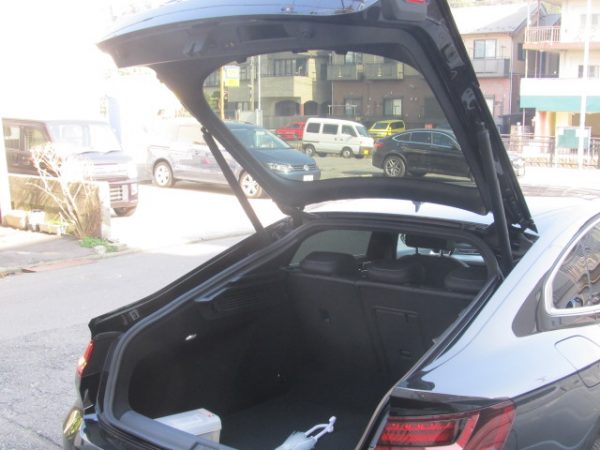

まずはリアから開始

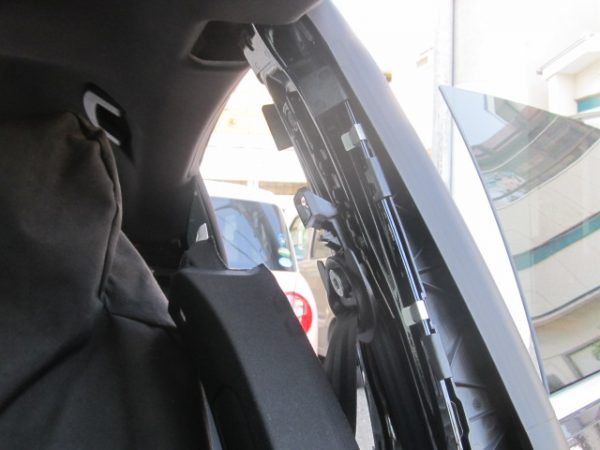

VWは内装の構造が結構厄介で外すパネルが多いですね

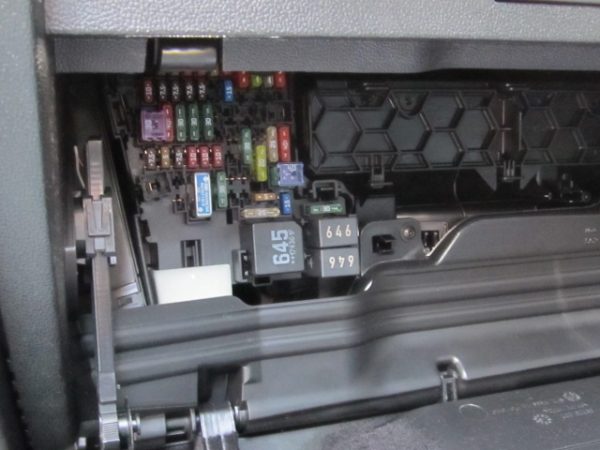

VWは今のところグローブBOX裏のヒューズボックスから簡単に取れます、昨今の輸入車は電源の取得が大変なことが多いです

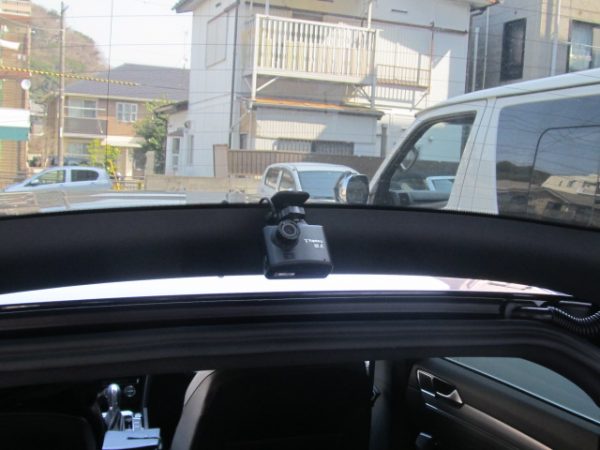

完成ですリア側

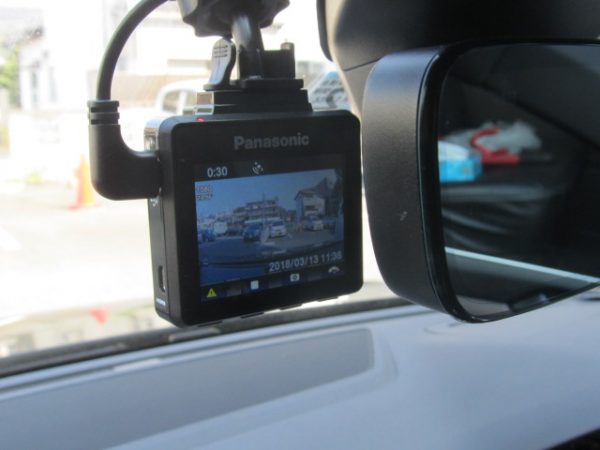

フロント側

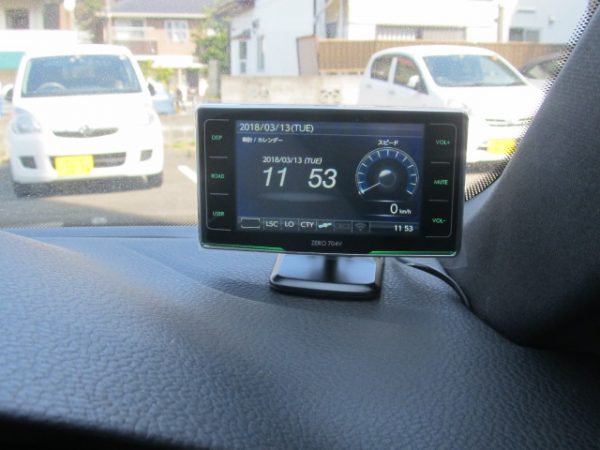

同時にレーダーも設置致しました

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。
今回のご紹介はBMW Z4 E85 2005年モデルへ地デジチューナーの取付で東京都江東区 出張取付でお伺いいたしました

既設で古いパナソニックのオンダッシュナビ CN-DV155 が付いていますこれにパナソニックの地デジチューナーTU-DTV40を追加設置致します

定番だと思われますがCN-DV155の本体がシート間のコンソールに設置されている為こちらの分解工程の方が時間が掛かりそうです

備忘録的な写真ですが細かい写真を載せておきます




今回の作業では直接関係は有りませんが車速信号やバック信号など重要な信号線はこちらから取れます



ピラーカバーを外して地デジアンテナ、リモコン受光部を設置します

完成です

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

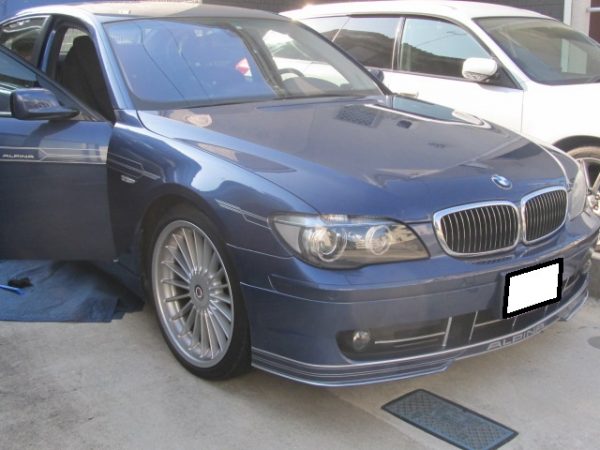

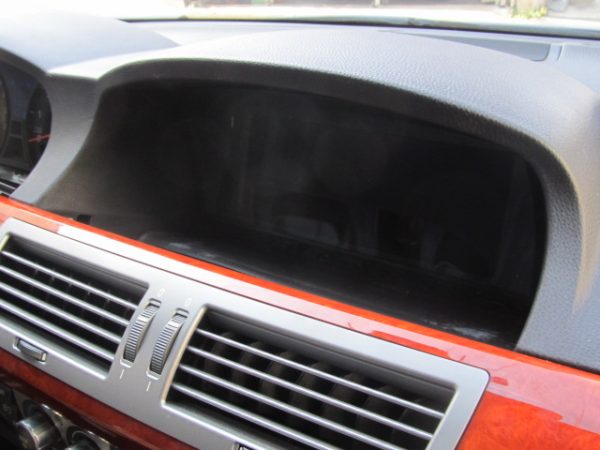

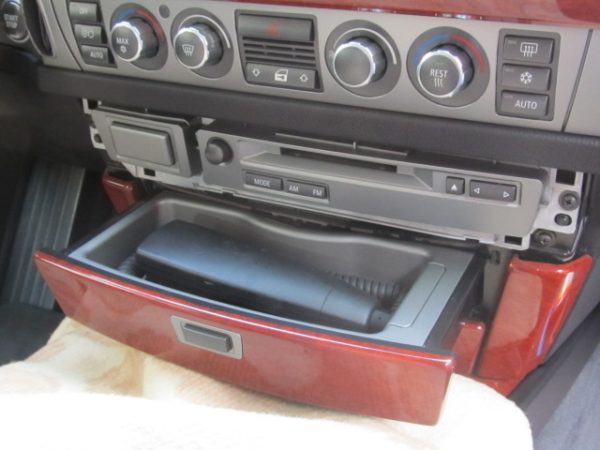

今回のご紹介はBMW 7シリーズ E66 ALPINA B7 (アルピナ B7)へ純正マルチシステムから社外カーナビ取付のご紹介です 横浜市神奈川区へ出張取付にお伺いいたしました
このお車一筋縄では行きません、以前ご紹介したE65での作業も参考程度のブログとしてご紹介しました
https://www.sunrise-garage.net/blog/bmw-7e65/

上記過去ブログ同様出張専門と言う特性上カスタムショップさんの様に何日もお預かりしてパネルを作成するなどの作業が出来ません。今回のお客様は予め中古で手に入れたパネルをご自身で加工したものを既にお持ちで、更に前回問題であった純正システムの移設の問題を解決するために光ケーブルの延長、RGBケーブルの延長なども既に調べ済みでご用意されていた為、お引き受けさせて頂く事になりました

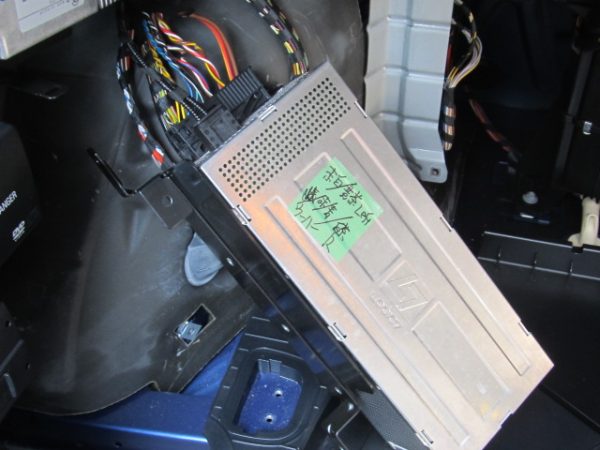

まずはトランクルーム内に埋まっている純正のアンプからバイパス作業、ラジオアンテナなども延長致します

これらを室内側へ引き込むだけでも7シリーズは一筋縄では行きません非常に厄介です

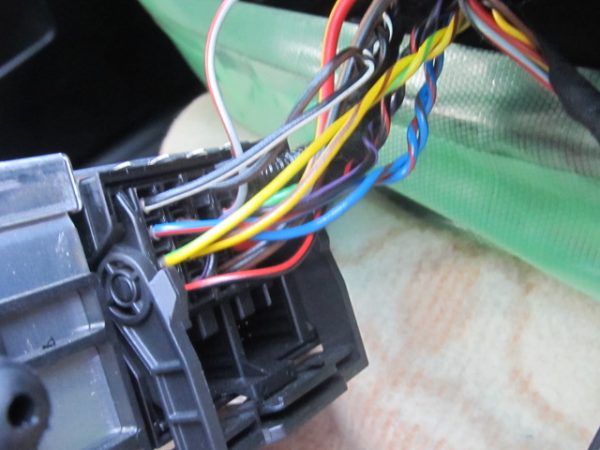

室内側でも純正オーディオを移設する為に加工延長作業を行います

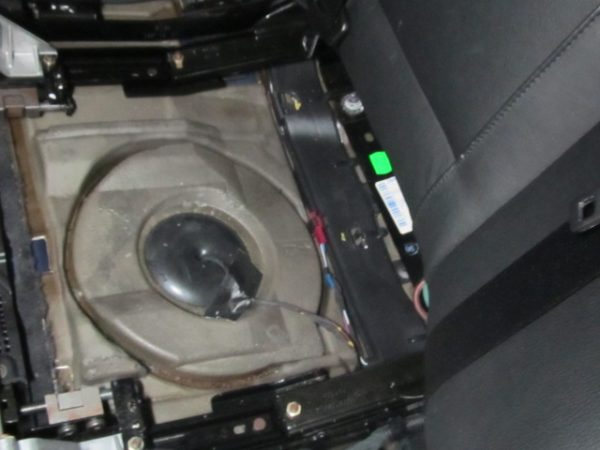

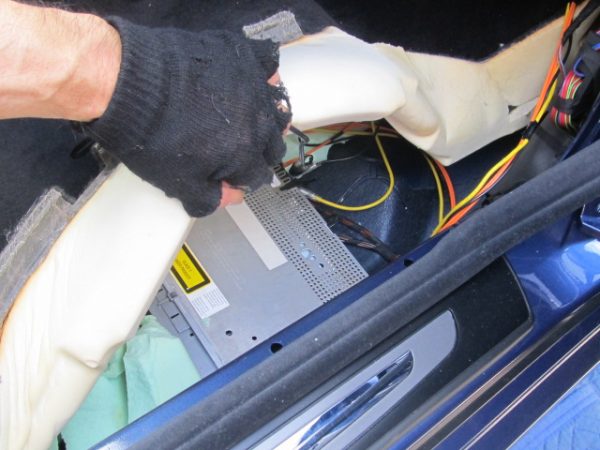

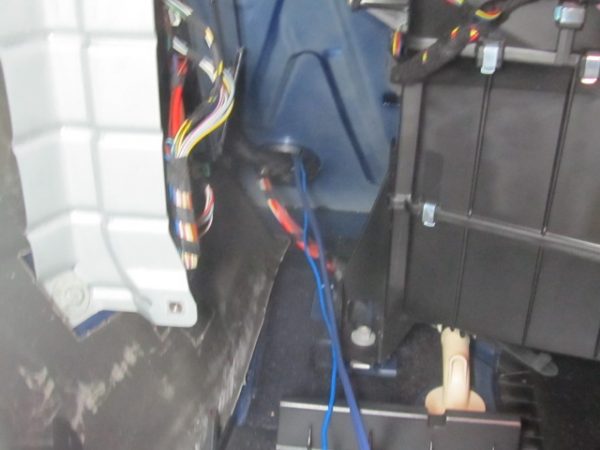

純正オーディオは助手席下フロアへ埋め込みます

見づらいですが純正システムを移設して正常に動いているのを確認いたします

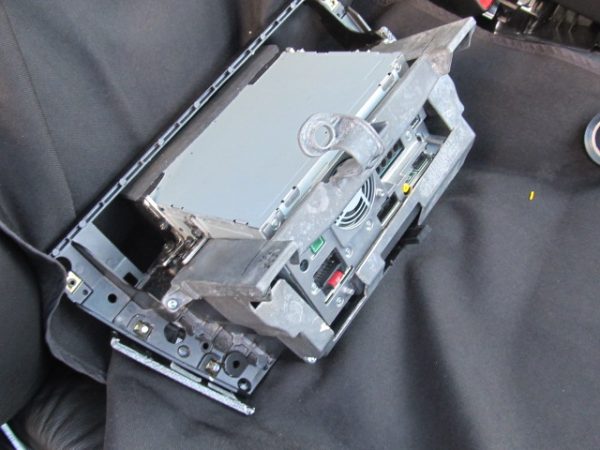

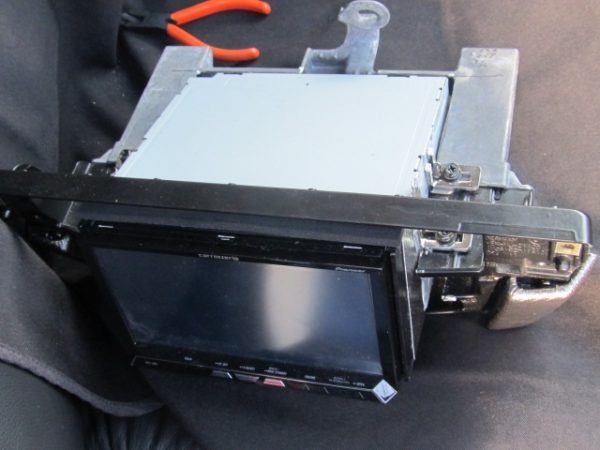

いよいよ純正のオーディオフレームに試行錯誤しながらナビ本体を組み込みます金具は汎用ステイで固定します

ナビのGPSやマイク、地デジアンテナ等を施工して完成です、朝から開始して暗くなってからの終了です

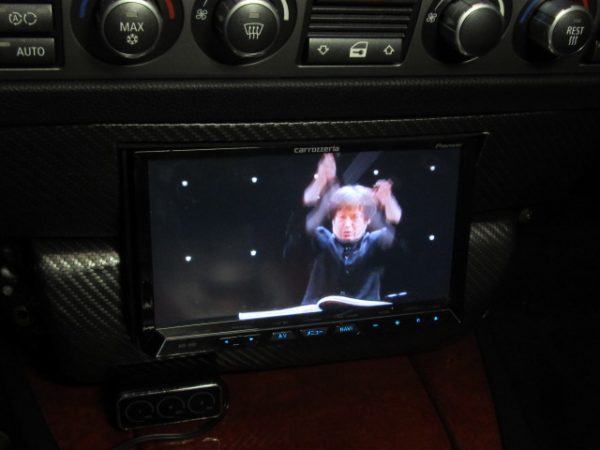

見辛いですがお客様ご自身で制作したカーボンシートを貼ったパネルが付いています

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

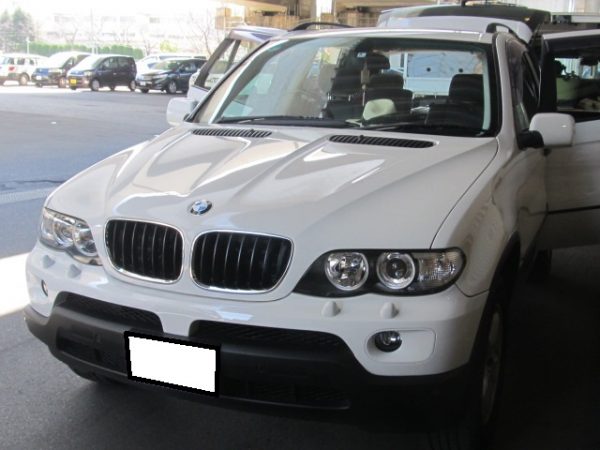

今回のご紹介はBMW X5 E53 2006年モデルへカーナビ、バックカメラの出張取付で千葉県市川市へお伺いいたしました

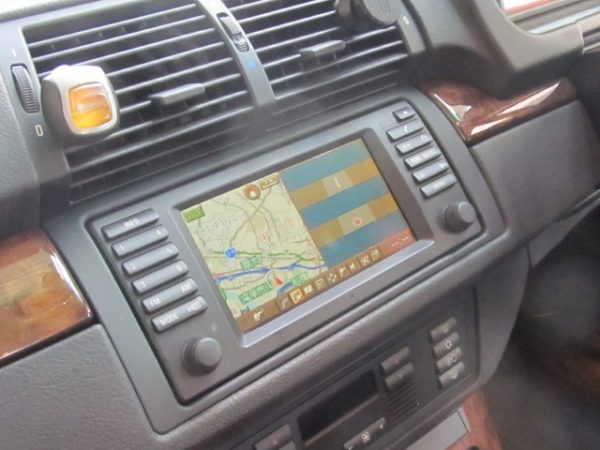

純正ナビが付いているので一筋縄では交換出来ません、この部分はあくまでモニター部であるだけでアンプやナビの主要機器は後部のラゲッジルームに埋め込まれています

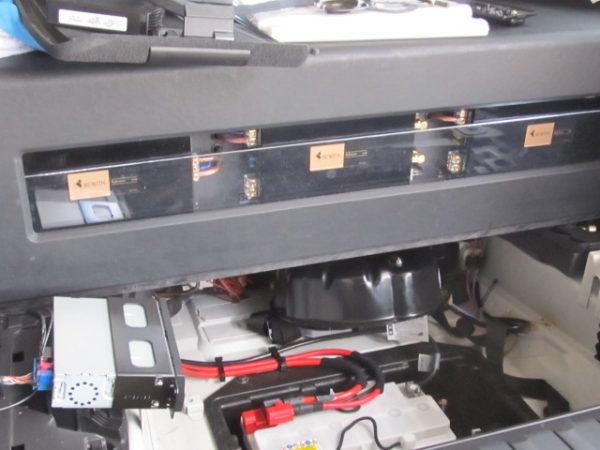

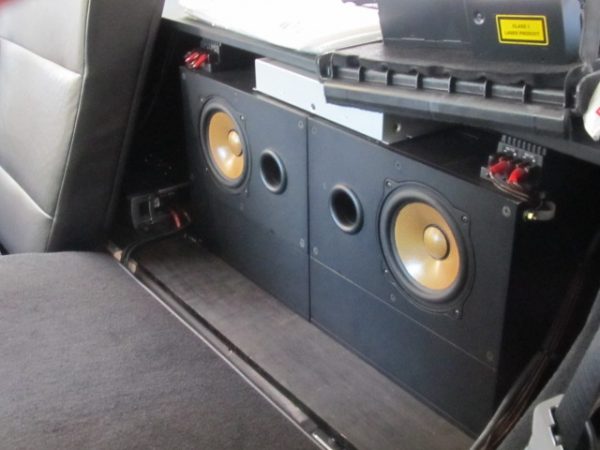

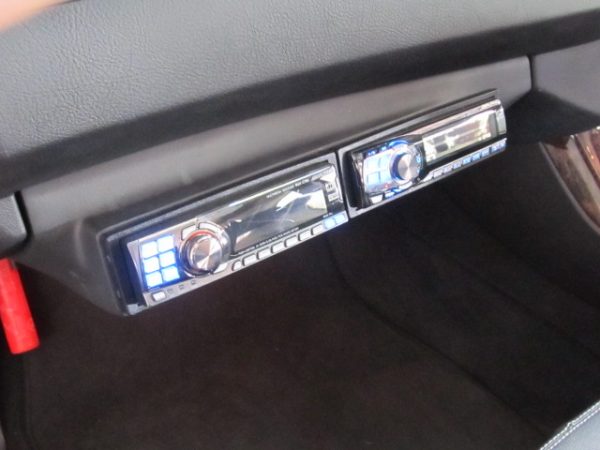

またお見積り時には一切情報を聞かされていなかったのですがワンオフで別途オーディオシステム、ウーハーが付いていました、純正システムとは全く関わっていないそうでスピーカーも別途設置されていました

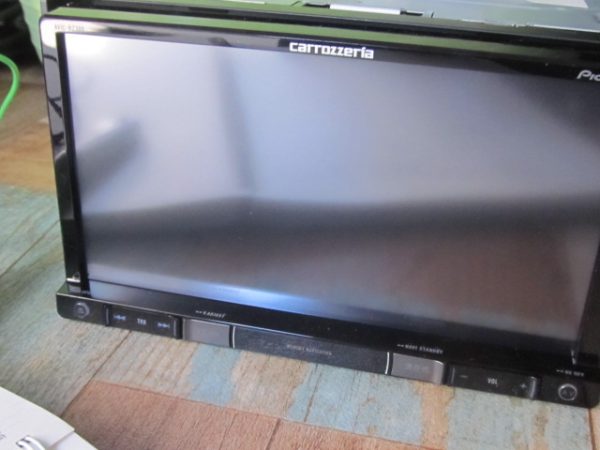

取り付けるナビはカロッツェリアのAVIC-RZ300

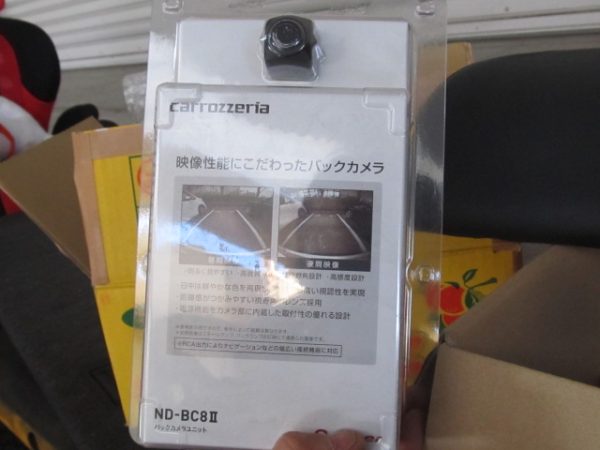

カメラはND-BC8Ⅱ

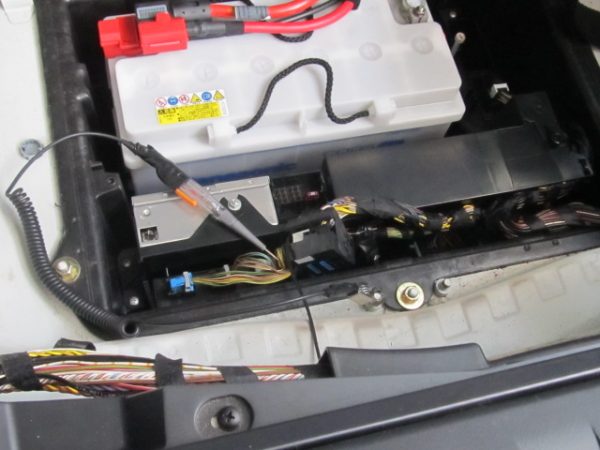

本題に掛かりますが検電を挿しているところが別体のアンプとなります

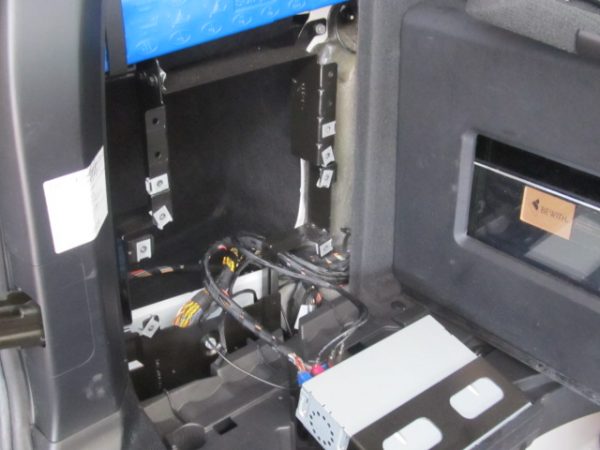

専用のキットを使ってアンプからオーディオコンソール裏までバイパス致します

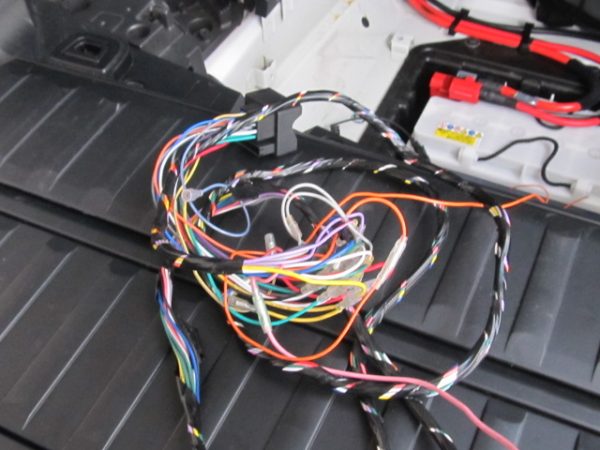

同時にリアに埋まっている純正ナビ本体から車速信号やバック信号、イルミ電源等をオーディオコンソール裏に引き回します

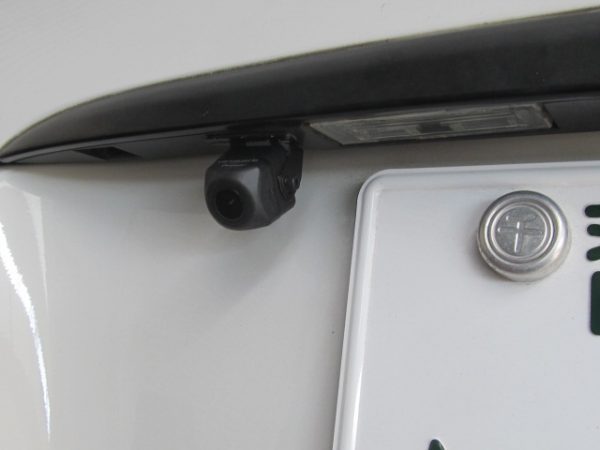

途中は割愛しますがバックカメラをはナンバー灯脇から引き込み

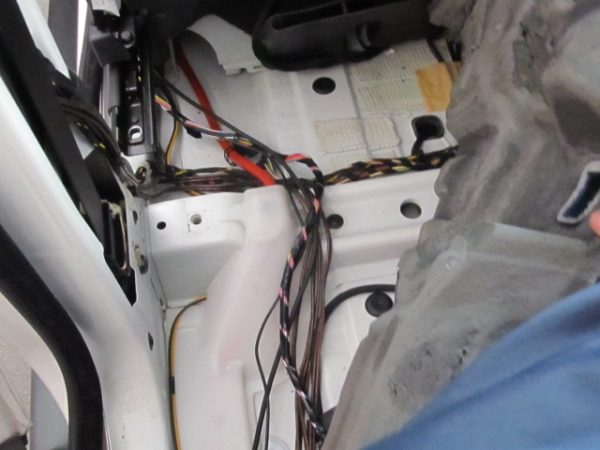

全てのケーブルをフロア下に這わせていきます

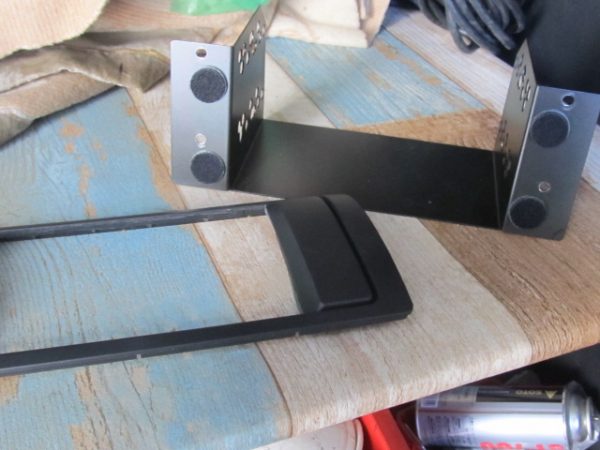

取り付けキットは愛知県の業者さんが注文毎に手作りで制作しているものです、現在は廃盤の様です

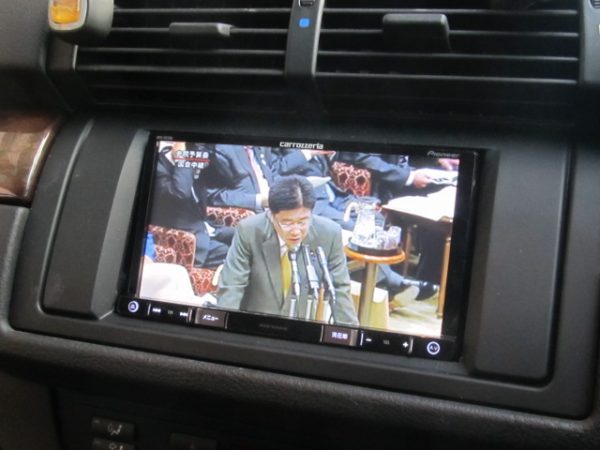

完成です



カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。
今回のご紹介はFord ExpeditionEL Limited (フォード エクスペディション ELリミテッド)2007年モデルへ
ヘッドレストモニター、ミラーモニター、ウーハーの出張取付で 東京都府中市へお伺いいたしました

ヘッドレストは中華無名製の商品ですこの手はナビのGPSや地デジに電波干渉の恐れが有りますので予めお客様にはご了承頂いております

ミラーモニターも中華無名製となります

チューンアップウーハーは後部座席足元に左右2基設置


配線をカーペット下から隠し配線で這わせていきます

ナビは既にALPINEの物が付いていて映像分配器を使って追加モニターへ分配致します


完成です

ルーフに純正の物の様ですが仕組みは分かりませんがDVDプレーヤー内蔵の小型のフリップダウンモニターが付いていました
元々ALPINEのナビからこのフリップダウンモニターに繋がっており、映像分配から再度接続して映るようになっています


カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

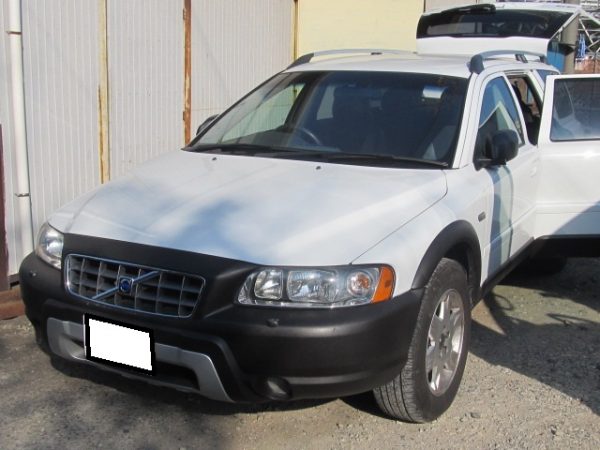

今回のご紹介はVOLVO XC70 (ボルボ XC70)2006年モデルへオーディオデッキ、フリップダウンモニター、バックカメラの出張取付で川崎市幸区へいって参りました

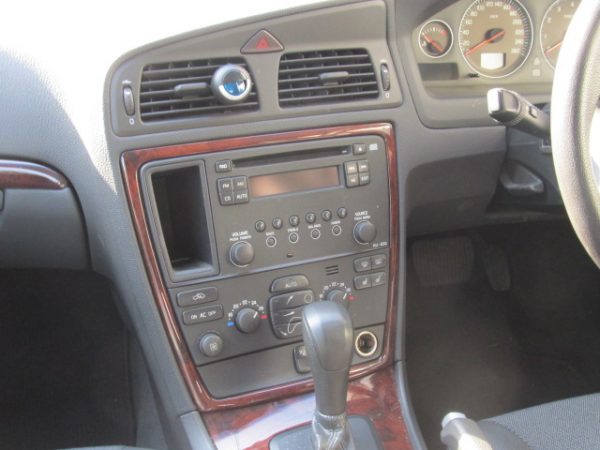

現状純正オーディオの状態です

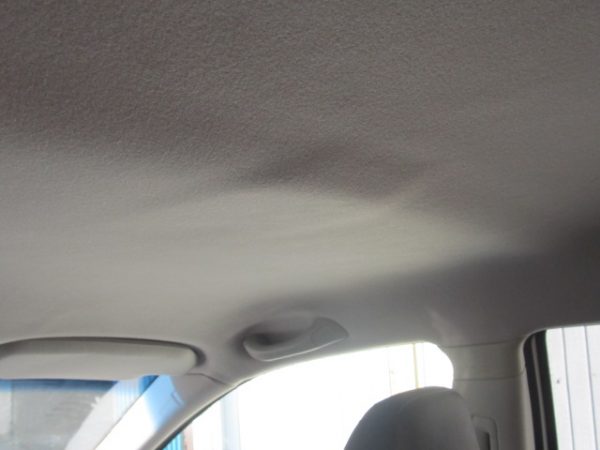

フリップダウンモニターを付けるためルーフの形状をチェックします、やや凸凹が有りますうまくかわせるか?
浮いてしまうか?

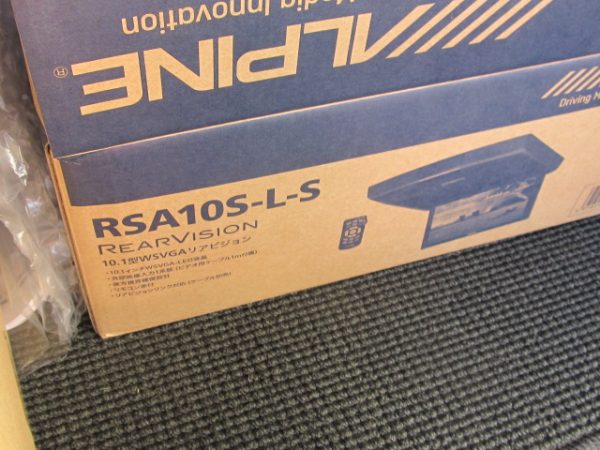

フリップダウンモニターはALPINEのRSA10S-L-S

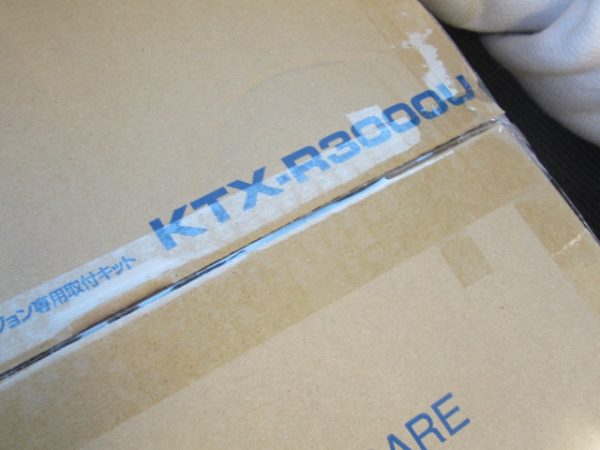

当然XC70用の取り付けキットは無いので汎用の取り付けキットKTX-R3000Uをベースにワンオフでの制作取付となります

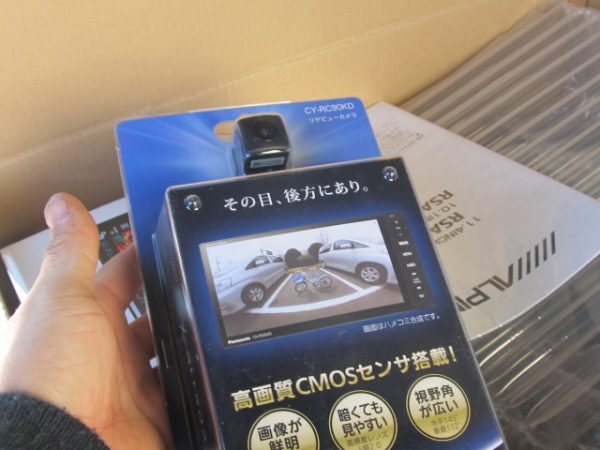

バックカメラはパナソニックのCY-RC90KD

オーディオの取り付けキットも必須でAW2DVL705この頃のボルボは年式が少しズレるだけで適合キットが変わって
しまう為注意が必要です

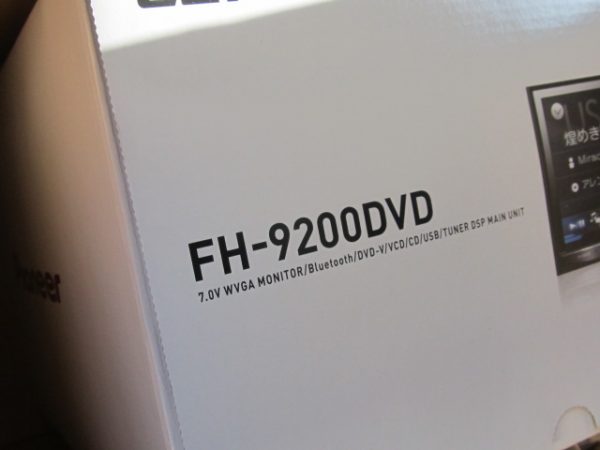

メインデッキはカロッツェリアのFH-9200DVD
まずはバックカメラから開始

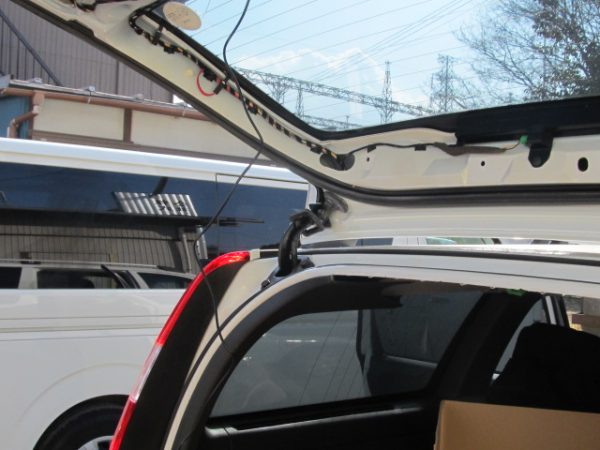

ナンバー灯脇から引き出し室内へ引き込みます

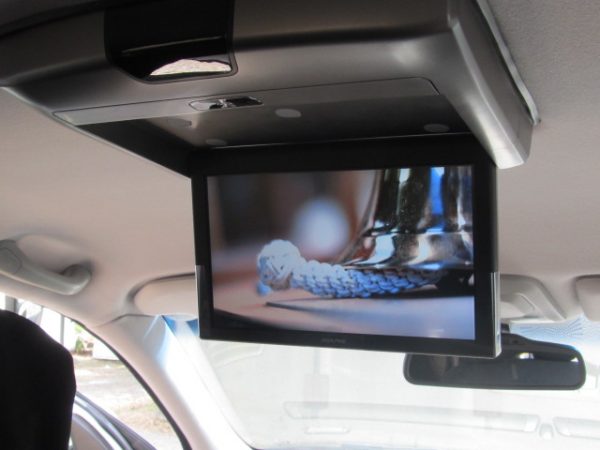

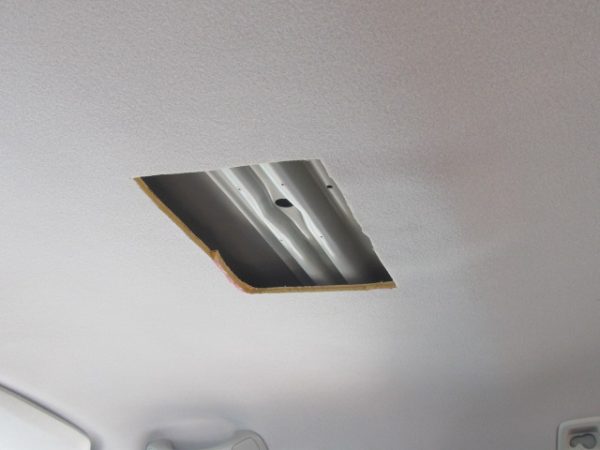

続いてフリップダウンモニターよく観察した上で『梁』の位置を見極めてルーフをカット失敗は許されません
専用キットが無いのでここが創作力の見せどころです

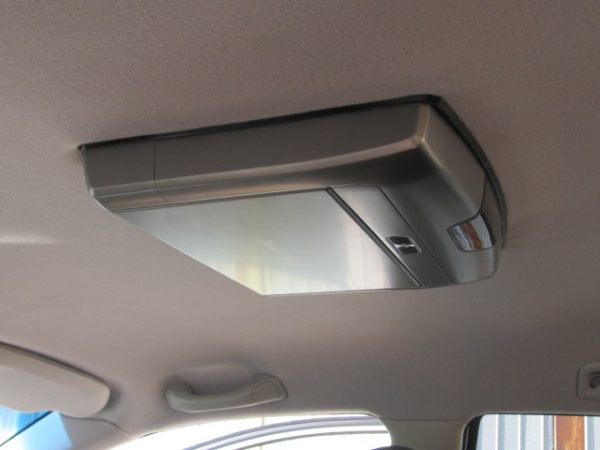

少し押し付け気味に取り付ける事でルーフライニングの凸凹による浮きは免れました

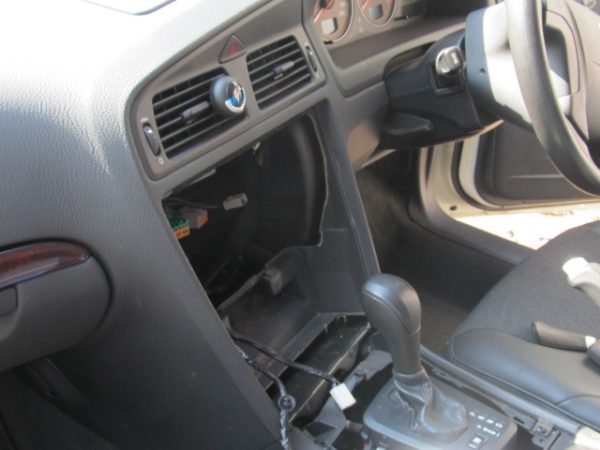

続いてオーディオの施工です

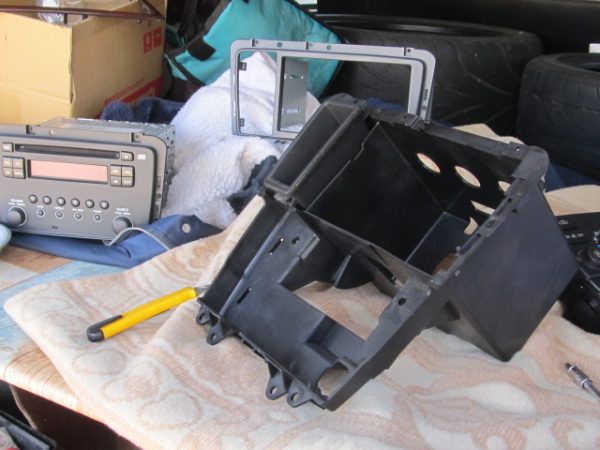

純正のパネルとキットを合体させての取付となります、切り取り加工なども必要です

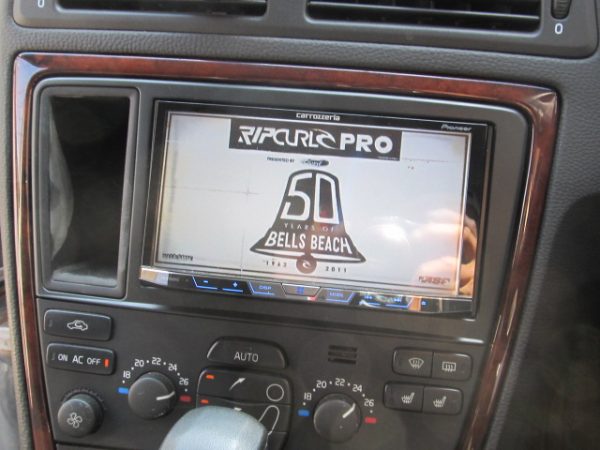

完成です

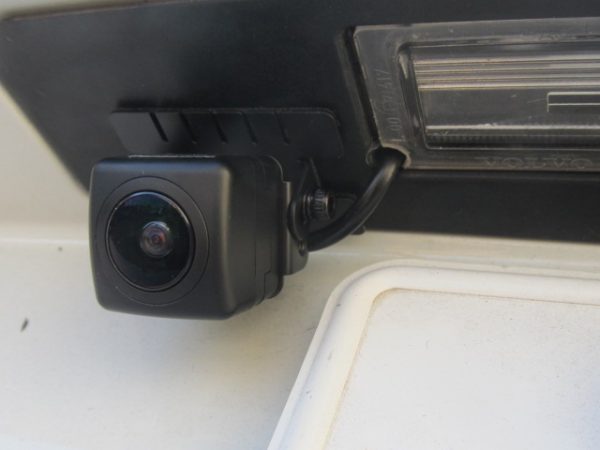

バックカメラもOK


カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。
本日のご紹介はトヨタ FJクルーザー 2018年モデル GSJ15Wへカーナビ、バックカメラ、ヘッドレストモニター、ETCの出張取付で川崎市川崎区へ行って参りました

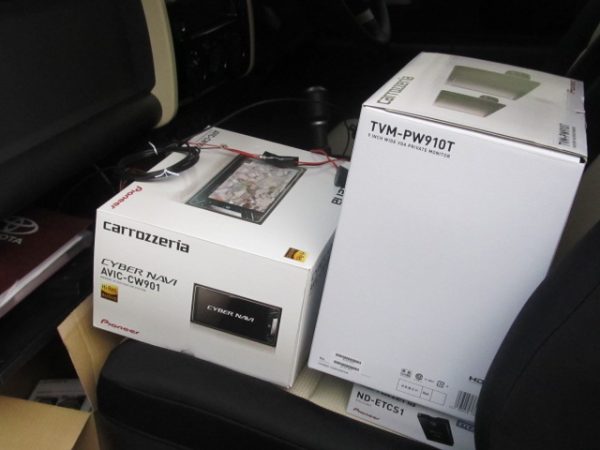

カーあナビはカロッツェリアのサイバーナビ AVIC-CW901 後部座席モニターはTVM-PW910T、
バックカメラはND-BC8Ⅱ

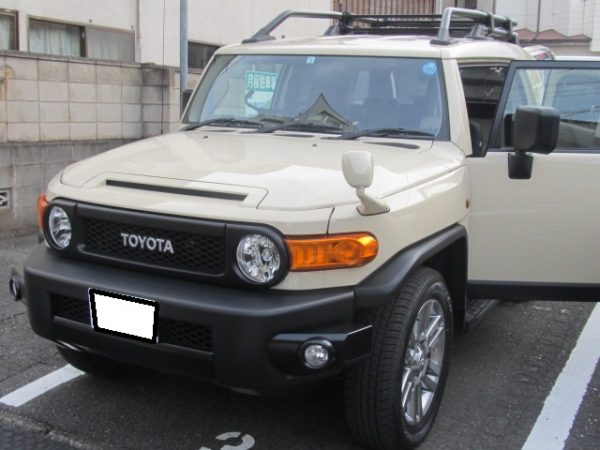

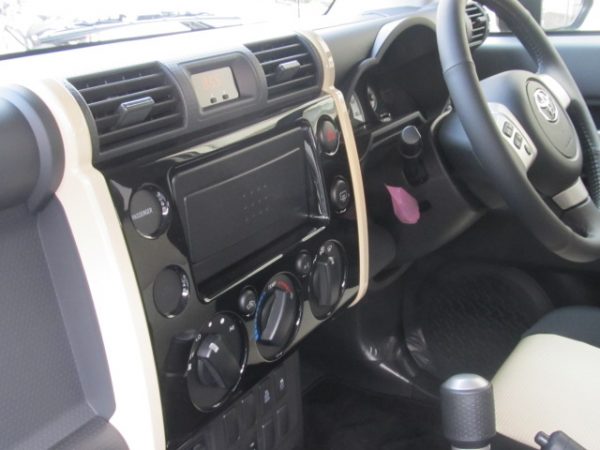

新車の状態です(ブログ更新が大分溜まっていた為、数年前の作業となります)

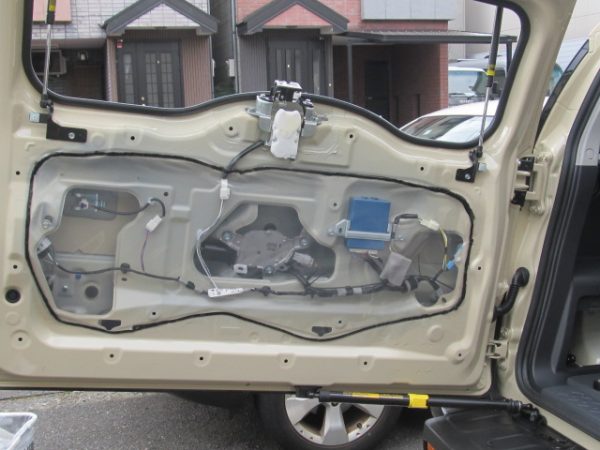

まずはバックカメラから開始リアゲート内張を外していきます

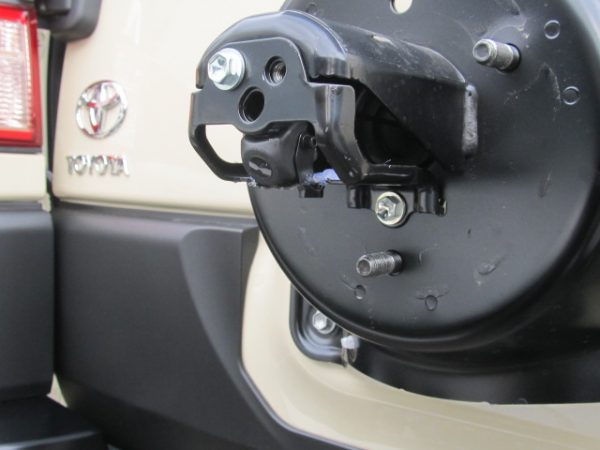

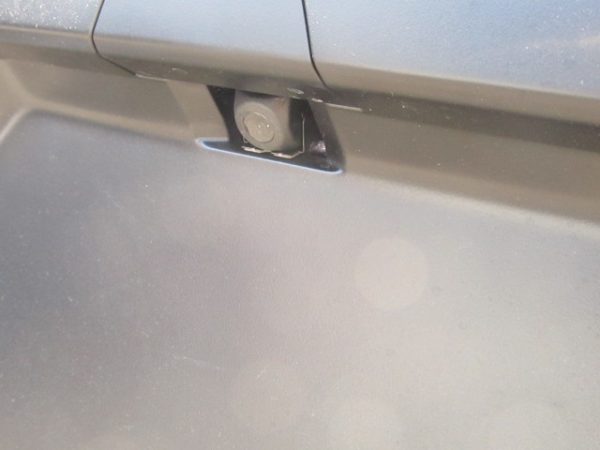

純正位置が背面タイヤの真ん中位置の為、倣って取り付けます

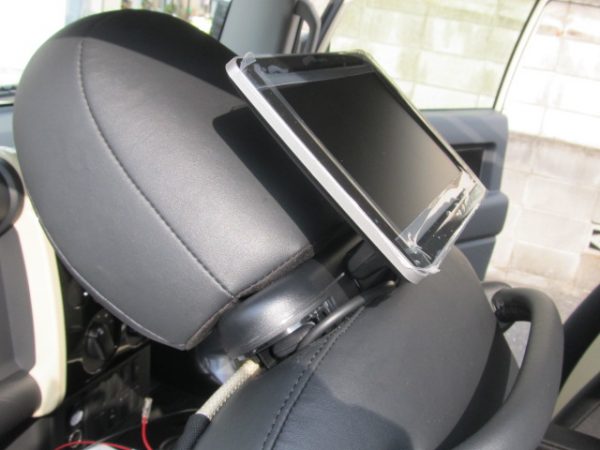

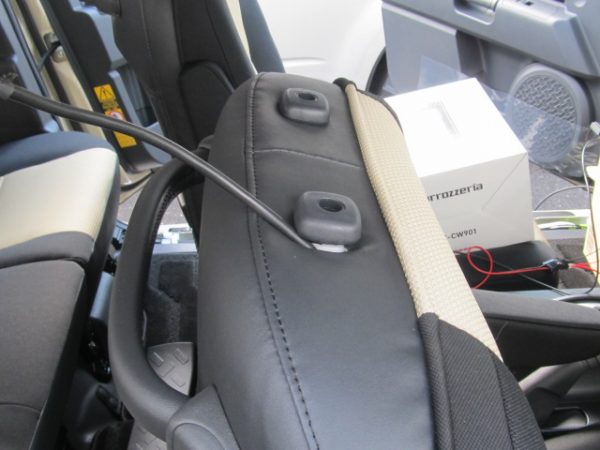

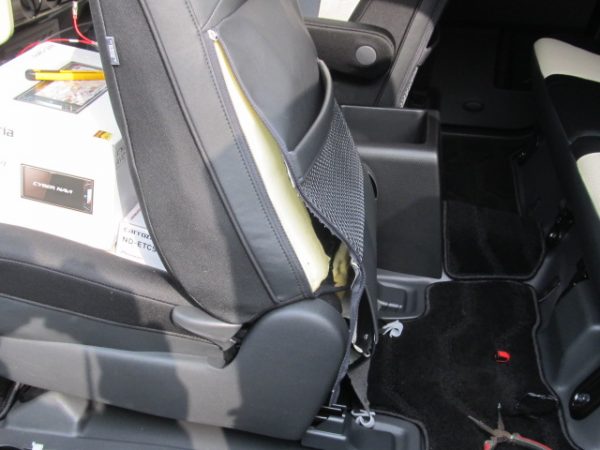

続いて後部座席モニター、ブラケット式のヘッドレストモニターの取付です、シートバックをめくって配線を通します

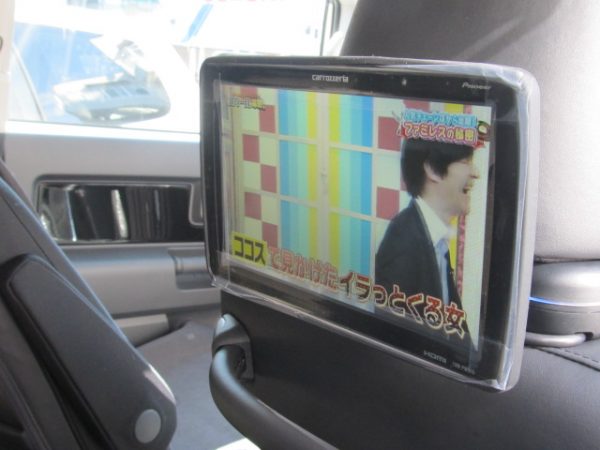

左右2基取り付けました

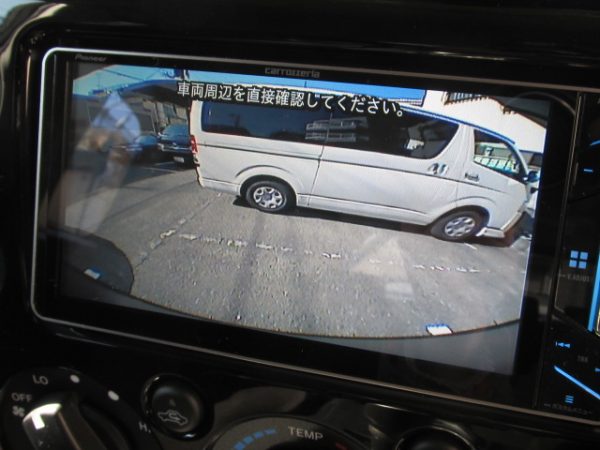

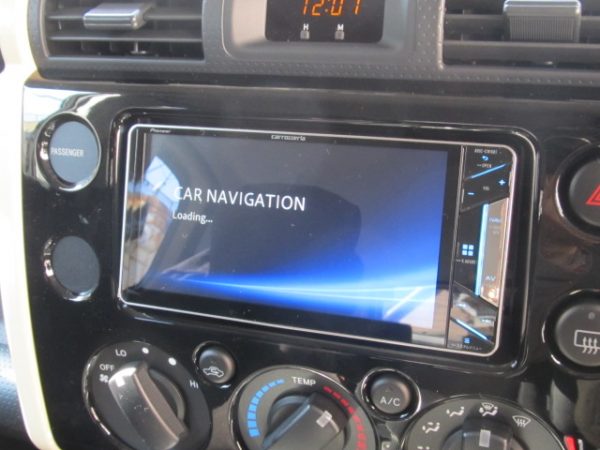

ナビのアンテナ線などを施工して完成です

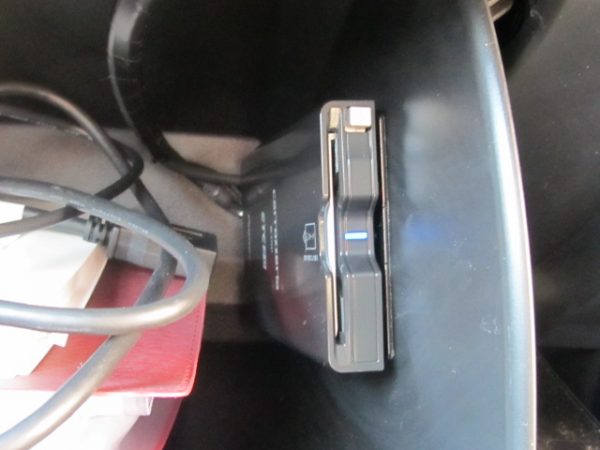

ETCはグローブBOX内へ設置しました

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

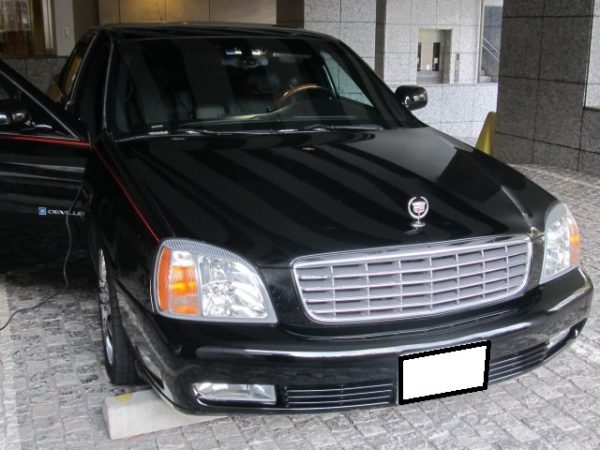

今回のご紹介はCadillac DEVILLE キャデラック ドゥビル(デヴィル)2005年モデルへカーナビの取付けで東京都千代田区へ出張取付にお伺いいたしました

いわゆる2DIN規格と異なる為調整枠が必要です

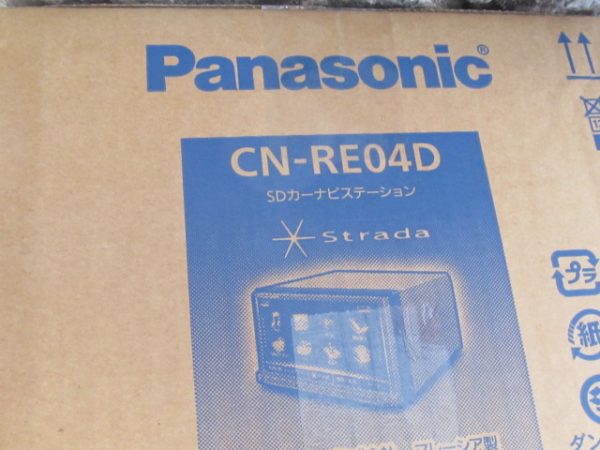

取付るナビはパナソニック ストラーダCN-RE04D

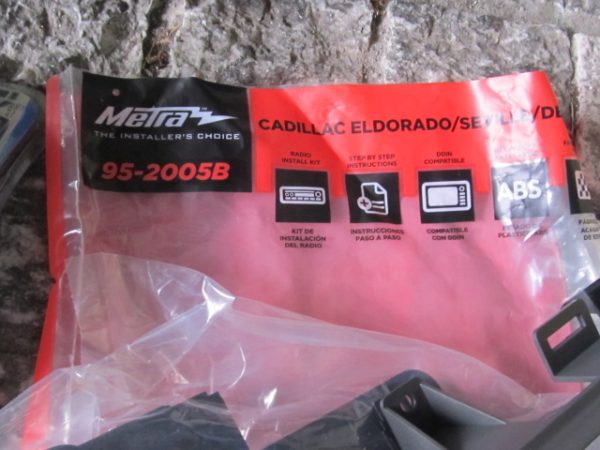

取り付けキット95-2005B https://www.onlinecarstereo.com/CarAudio/p_22427_Metra_Electronics_95-2005B.aspx

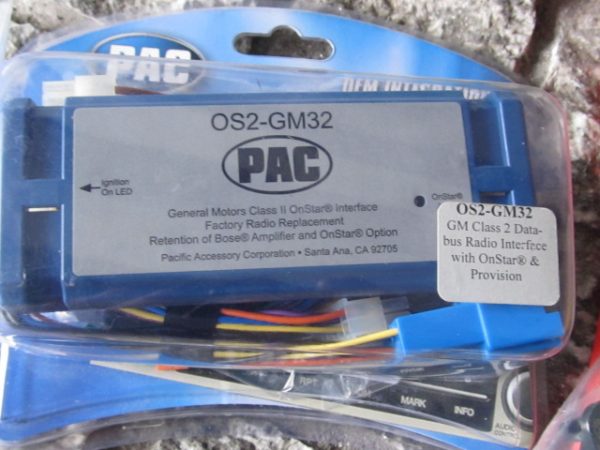

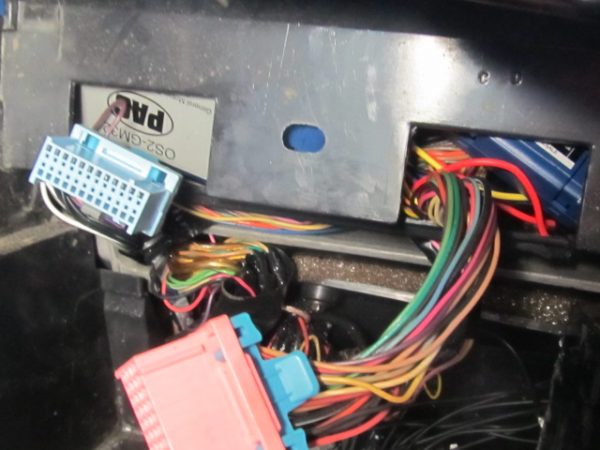

とCANバスアダプターhttps://www.pac-japan.com/products/audiointerface/gm/を使用します

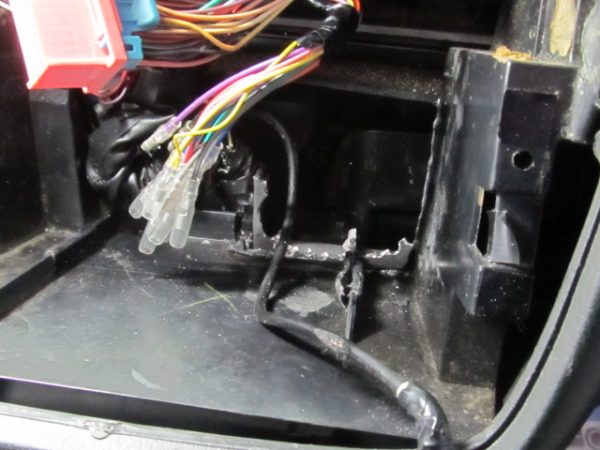

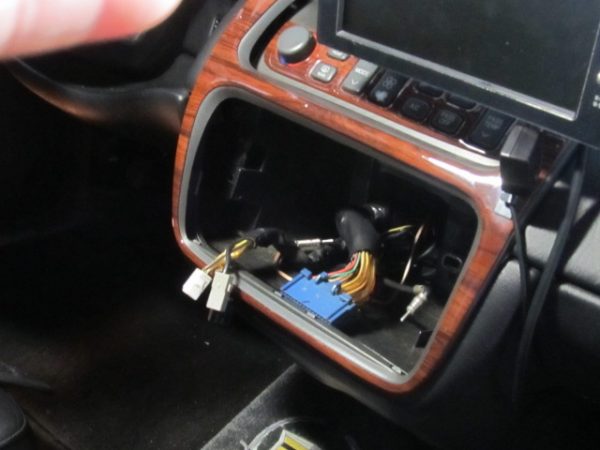

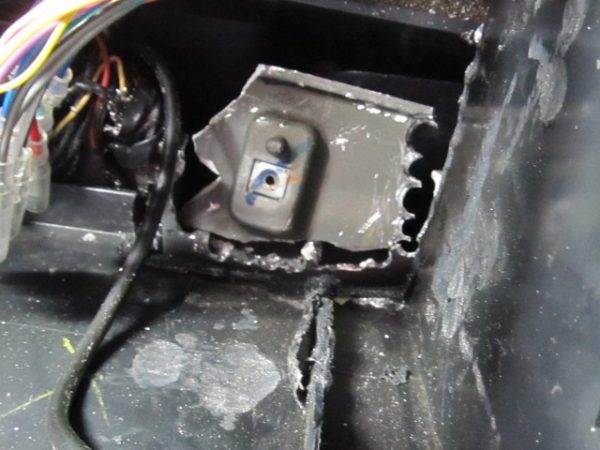

取付に際し特に説明書が無いのですが、かなりの加工が必要で奥を切り取り加工します

金属フレームも切らなければならず出張作業ではかなり厳しい作業となりました

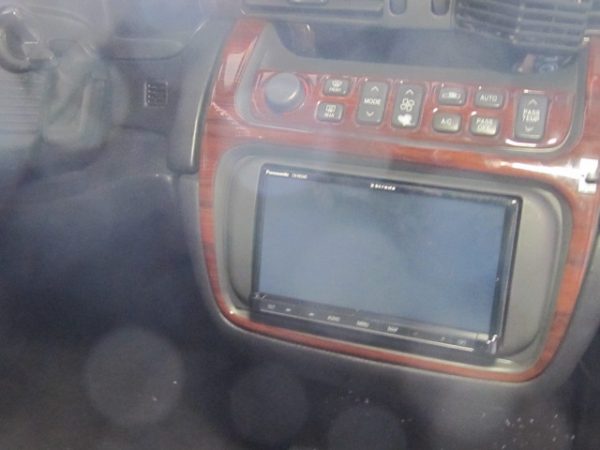

余りに加工が大変でアンテナ設置などの写真を撮りわすれてしまいましたが完成です

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

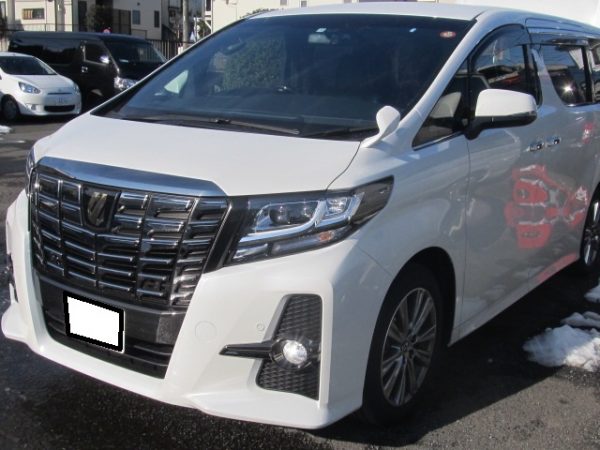

今回のご紹介はリピーターのT様からのご依頼でトヨタ 30系アルファードのテールランプ4灯化とリアリフレクターLED化キットの取付で東京都稲城市へ出張取付にお伺いいたしました

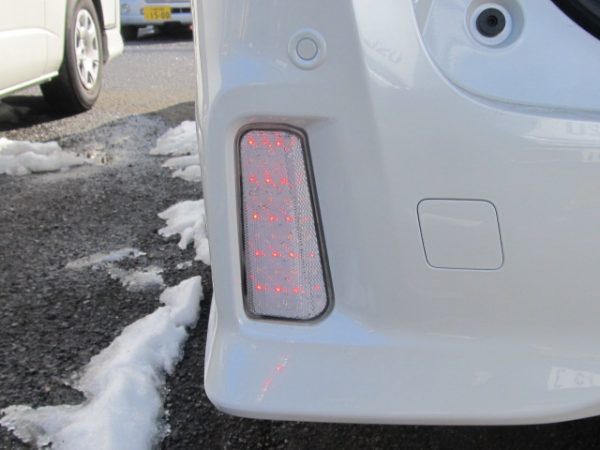

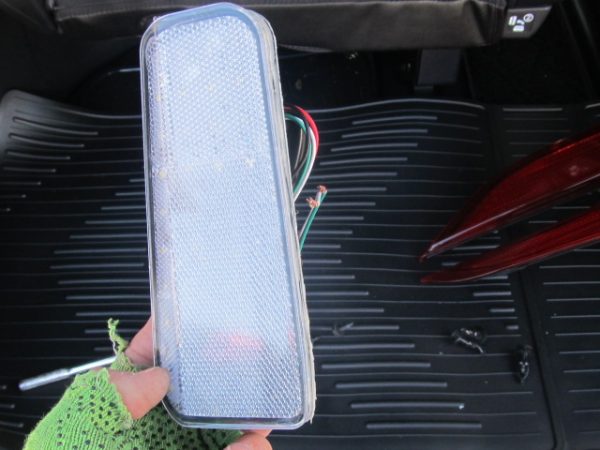

リアバンパー下部にあるリフレクターをLED化する割と定番のドレスアップ商品ですね、スモール連動とブレーキ連動配線を施工します

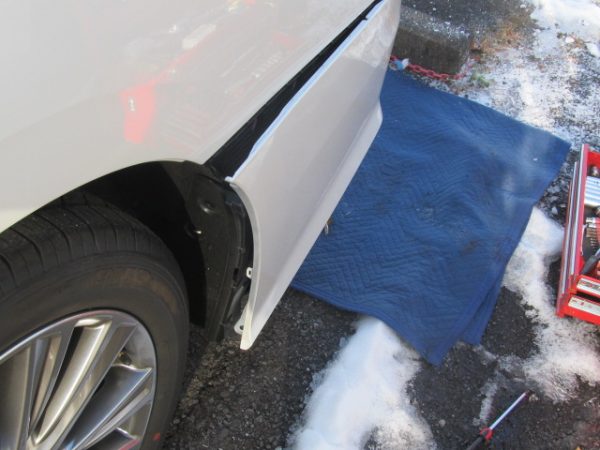

バンパーは完全な脱着までは行きませんが半降ろしに近い状態にします

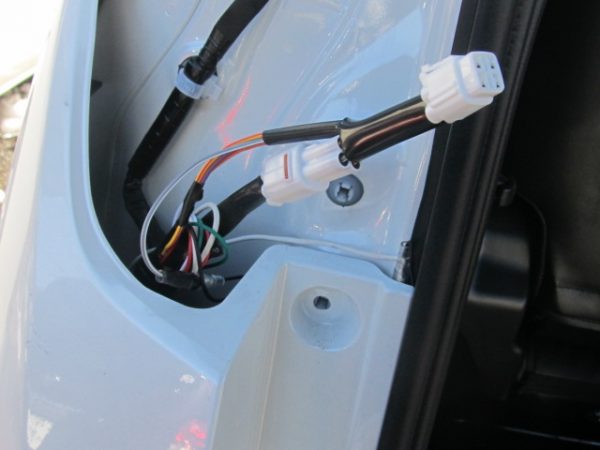

テールランプ4灯化キットのカプラーを割り込ませて同時進行していきます

完成です

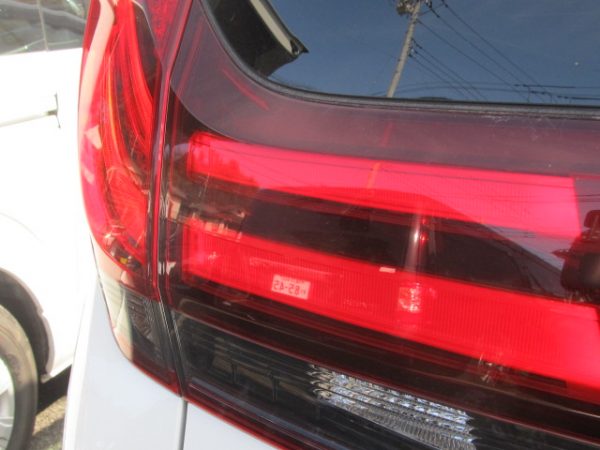

こちらも4灯化になりました
