2024年08月

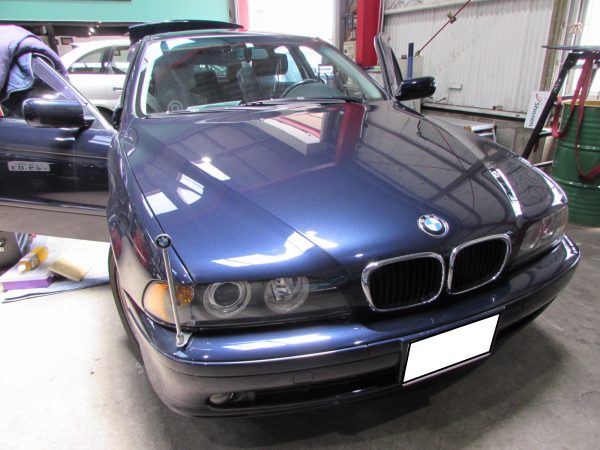

本日のご紹介はBMW E39 525i 2001年モデル GH-DT25の純正ナビから社外ナビ化＆バックカメラ取付で茨城県土浦市へ出張取付にお伺いいたしました

取り付ける商品はALPINEのDA7Zディスプレイオーディオとなります

E39のナビ交換作業は随分と久しぶりです、メールでのご相談時にそもそも取り付けキットが未だ売っているのか？

調べたところまだ売っていました

取り付けキットは愛知県のサウンドイヴさんと言う同業者様がハンドメイドで作っているキットを使用しております

取り付けキット等はお客様ご自身にてご用意をお願いしておりますのでご紹介のみとなります

http://park16.wakwak.com/~sound_eve/bmw_e39.html

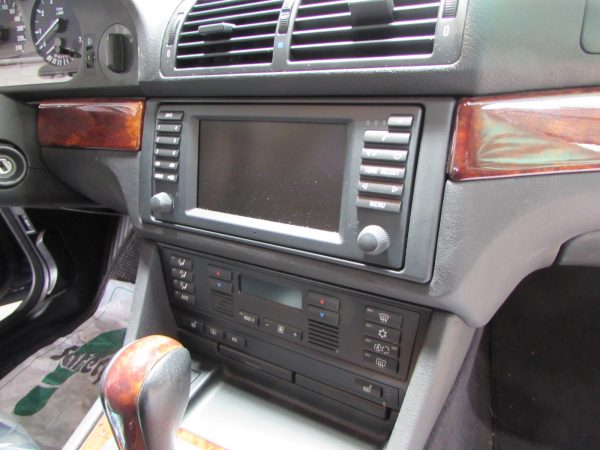

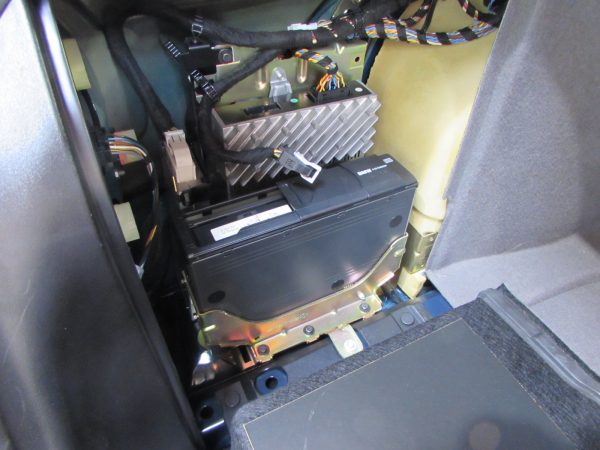

インパネのモニターはあくまでモニターのみの機能で実質的なナビの本体、アンプはラゲッジルームに存在します

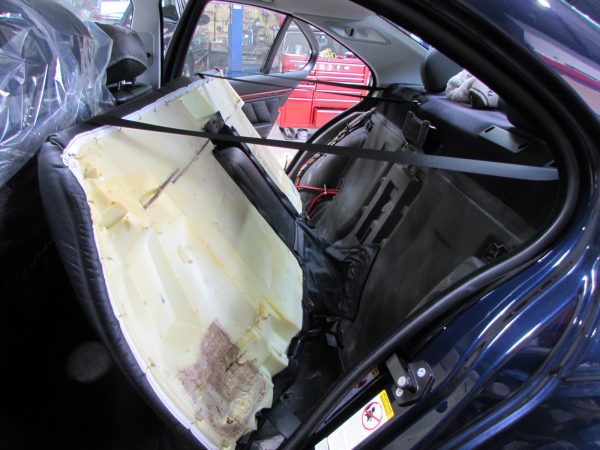

ラゲッジルームからのバイパス配線をする為リアシートなども全て外します

このキットはプロ専用ですので一般の方ではなかなかハードルが高い作業となります

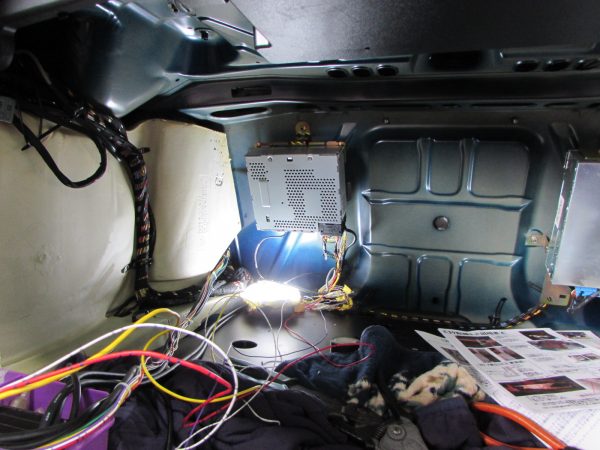

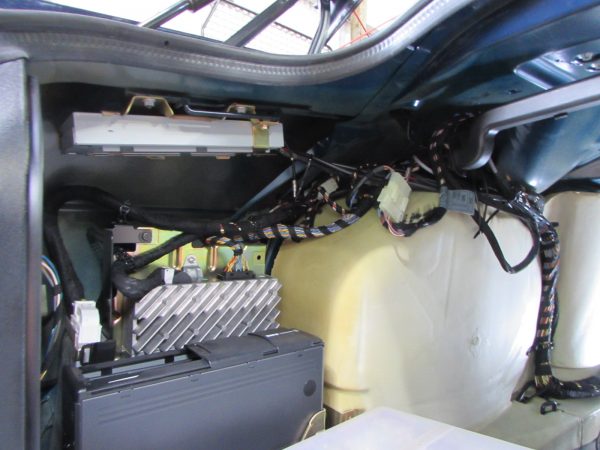

バックカメラ作業を同時に進めてアンプバイパス、その他の配線作業を進めていきます

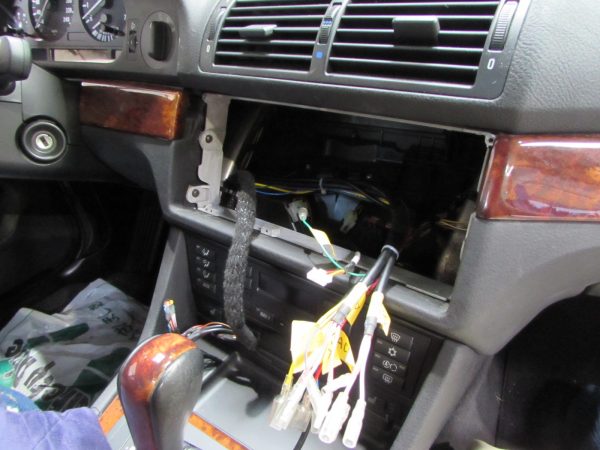

リア周りからの配線が画面裏まで来たところで、大掛かりな加工作業に取り掛かります

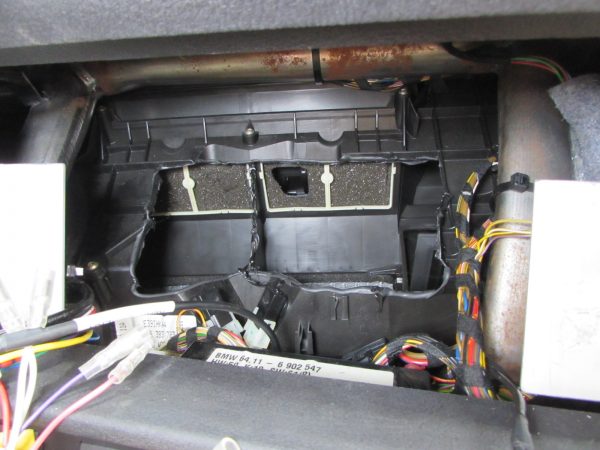

前述の通り純正のモニターが入っているスペースですので奥行きが無く奥にあるエバボレーター加工が必要になります

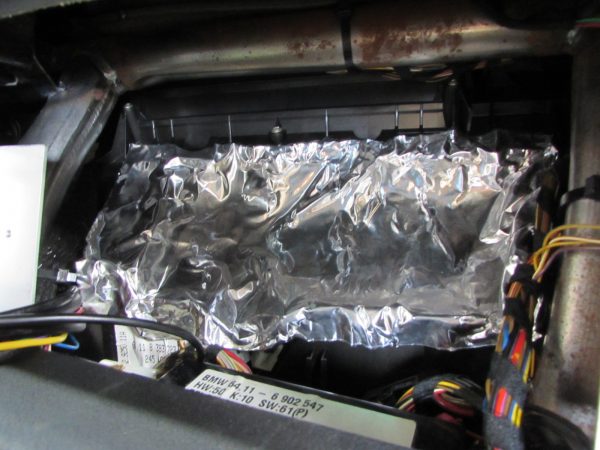

スペースを稼いだエバボレーターの穴に、同梱されている断熱シートを貼り塞ぎます、デッドニング等に使われる素材ですね

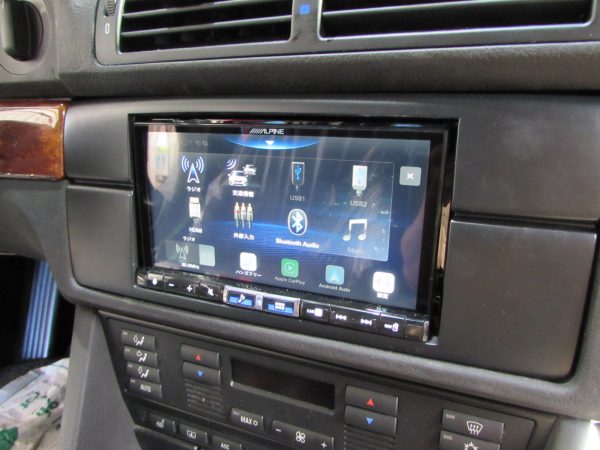

完成です、写真では簡単に見えますがこのパネルのデヅラ調整は非常に時間が掛かり『漸く付いた』と言った感じです

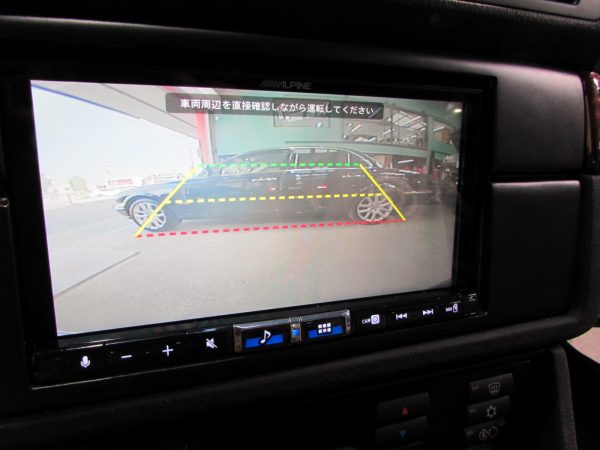

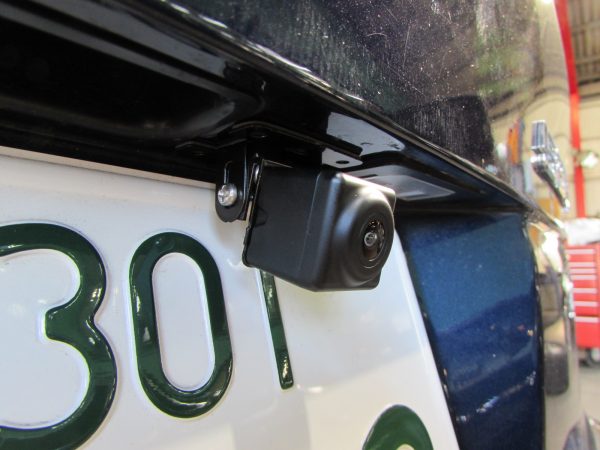

バックカメラもOKです

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

本日のご紹介はリピーターのA様からのご依頼で２０１７年モデルのアウディQ7 / M4 へAVインターフェースとヘッドレストモニター、ウインカーミラーの交換で横浜市保土ヶ谷区へ出張取付にお伺いいたしました

インパネ周りを見ると分解が複雑そうです

AVインターフェース等の他にカロッツェリアのルーター『DCT-WR100D』と保険会社のフロントドライブレコーダーも同時に作業致します

保険会社のドライブレコーダーはシガーソケット給電タイプですのでエーモンのシガーソケットメスを別途ご用意いただきました

ルーターの直電ケーブル 『RD-WR001』もご用意いただき直電配線致します

メイン作業のAVインターフェースはインターフェースジャパン社のRM-AUDI/R3

後部座席モニターはXTRONS製のタブレット風のモニター２基となります

初作業なので取付説明書をまずは熟読

グローブBOX内にある純正オーディオ本体を引き出し割り込ませます、この引き出しには専用工具が必要な為一般の方ですと簡単には引き出し出来ません

インターフェース本体の格納や電源の取り出しの為、結局グローブBOX自体も分解致しました

タブレット風のヘッドレストモニターを設置して配線を極力隠して施工致します

完成です、AVインターフェースを通して

純正の地デジやDVDの映像を後部に映し出します

保険会社のドライブレコーダー、ルーターも完了です

作業当日急遽追加ご依頼頂いたウインカーミラーの交換も致します、往々にしてミラー自体の分解が必要な事が

多く時間が許す限りでのお引き受けでしたが調べたところ大きな分解はそれほどなく出来ました

ミラーASSY自体を車両から外すことなくその場でOKでした

ただ写真では見づらいですが中華製の為ミラーASSYとのチリが合わずやや歪んでおりました

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

今回のご紹介はVW SHARAN / フォルクスワーゲン シャランの純正クラリオンナビから社外アンドロイドナビの交換、バックカメラの交換作業となります小田原市からお持込みいただきました

取り付ける商品はATOTOのフローティングタイプ アンドロイドナビ

https://atoto.jp/products/s8u2118pr

疑似アラウンドビューカメラ　AC-HD03LR

お車のデータは令和２年(２０２０年）モデル3DA-7NDLUとなります、純正クラリオンナビからの交換に際し取り付けキットを調べてみたところカナック社の適合表にhttps://kit.kanack.jp/car/vw/sharan/

マイナーチェンジになったのだと思いますが平成２７年９月を境に未調査となっております、その為お客様ご自身がカナック社に確認をすると未検証なので基本的には適合外との返答

お客様とは何度もメールでやり取りをしてフェースパネル周辺のデザイン変更が無ければ可能性は有るものの当方としてもいい加減な返答は出来ない為自己責任で従来の取り付けキット、CANバスアダプター、ステアリングリモコンアダプターをご用意頂く事になりました

取り付けキットGE-VW202G

CANバスアダプター GE-XA02

ステアリングリモコンオプション GE-X008

兎に角純正クラリオンナビを外して背面を確認することに

外してみるとポルシェなどにも使われている一般的なクラリオンナビのようです

車両側のカプラー等を見ても特段問題は無さそうです

これは施工前から分かっておりましたが純正のCANバスアダプターが備わっています

では何故新たにCANバスアダプターが必要かと言いますとステアリングリモコンを再使用するのに純正のCANバスアダプターでは不可の可能性がある為となります

ナビ裏の確認で問題が無さそうなのでまずはバックカメラの入替から進めます

カメラ線が前方へ来たらその他の配線を加工接続していきます

完成です、但しATOTOを始めとしたこの手の中華製は本体取付にはややハードルが有ります

言葉では説明が難しいのですがALPINEなど国内メーカー物はモニターと本体部が脱着出来るため一度本体を収めパネルをはめて、最後にモニターを組み付けるのですが

この手の中華製はその辺り全く考えられていません流石中華…

初めにパネルを付けてからモニターと一体の本体を挿しこまなければなりません、でも挿しこんだだけで固定の術が無いのです『ただ挿すだけ・・・』

車種に寄りますがスポンジなどを巻いて手前に出て来辛くすることが殆どです、今回シャランは構造上ダッシュボード上部のパネルを外す必要があり、そこからアンドロイドナビをパネルごと無理やりネジ止めすることで解決しました

まず手前に出る事は有りません

ピッタリ付けて見栄えも良いです

真ん中にあるネジで固定しておきました

疑似アラウンドビューカメラもOKです

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

今回のご紹介はリピーターのN様からのご依頼で『再再販』のランドクルーザー70への施工で調布市へ出張取付にお伺いいたしました。

初代モデルをオマージュした、古さと新しさを融合したデザインでカッコいいですね！

取り付けるのはパナソニックのカーナビCN-F1X10BGD

連動型ドライブレコーダーCA-DR03HTD

取り付けキットNKK-Y50D、NKK-Y55Pお客様が間違って2種用意してしまっただけでどちらか1つでOKです

デジタルインナーミラー型ドライブレコーダーはJADOブランド製

新車卸したてでディーラさんが納車した直後に作業取り掛かります

まずはリア周りから開始です、基本的な構造は当時の70のままなので配線の通り道が厄介です、当時はドライブレコーダーもバックカメラも無かったですからね

この赤丸の部分が鬼門でリアゲートのフレームが余りに細すぎて配線を通すためにホールソーで穴を開けるのはリスクが高すぎるのとそもそも配線が中を通る可能性がかなり低い為N様には配線が丸見えになってしまう事をお伝えして施工を進めます

ラゲッジルームの内装は古い車だけあって割と簡単です

リアゲート側からラゲッジルームへの配線はこのように丸見えになってしまいますがある程度絶縁テープで隠します

配線は丸見えになってしまうと言ったものの何とか隠したいので構造をよく観察するとゴム枠の内側に何とか隠せそうなので極力頑張ってみました、取り付ける商品によっては太さやカプラー形状により難しいかもしれませんね

左がドライブレコーダーのリアカメラ、右がデジタルインナーミラー型ドライブレコーダーのリアカメラです

ドライブレコーダーのリアカメラコネクターだけはどうしても隠せませんでしたが他はほぼ隠し配線出来ました

続いてフロントに回りナビの地デジアンテナやドライブレコーダー、デジタルインナーミラー等の配線を

同時進行で進めていきます

このお車は純正のバックカメラがルームミラーに映りますのでそれをカーナビに映るように組み替えます(要専用部品)

デジタルインナーミラー型ドライブレコーダーが完成

配線類をまとめて処理していきます

ナビゲーションも完成連動のドライブレコーダーの映像です

フローティングタイプナビですので画面も見易いですね

横からはこのような感じです

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

今回のご紹介はトヨタ70系 VOXY/ヴォクシーの福祉車両へのオートライトキット、ハザードスイッチ追加取付で出張取付致しました

2度の作業をまとめてご紹介いたします、オーナー様ご自身が御身体が不自由という事でハザードスイッチをウインカーレバーの先端に設置したいとの事でご相談を受けました、そのような作業経験が無く調べてみると増設している方がいらっしゃるようです、元のハザードスイッチの配線から割り込ませ配線を延長して任意の位置にスイッチを設置致します

見栄えは全く無視して兎に角使い勝手、取付位置が大事との事でウインカーレバーの先端に設置、スイッチの座りが悪いので先端を平らに削り取付配線も丸見えにせざるを得ないのですがタイラップでしっかり固定、試して頂いて

手直しをして完了です

後日コムエンタープライス社（CEP）製のインテリジェントオートライトキットの取付でお伺いいたしました

要は後付けのオートライトとなります

https://cepinc.jp/chumon/auto_light/auto_light_kit_info.html

工程はほとんど割愛させて頂きますが設定スイッチを設置、ライトレバー周りから配線を加工

こちらは本体部

光のセンサーをAピラー付近に設置してお客様と試走して完了です

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

今回の御所位階は C28 セレナへ TVキャンセラー、ポジションランプのデイライト化キット、ブレーキ全灯化キット、ワイパーレスキットと多数の取付で 磨き屋プログレッシブ様からの請負で綾瀬市へ出張取付にお伺いいたしました

TVキャンセラーはデータシステム社のNTC-37

ナビ裏のコネクターに割り込ませていきます

パネル類を外して本体を引き抜いて割り込み差し替え

切替スイッチを設置して完了です

続いてポジションランプをデイライト化するキットの取付となります

指示書に従い配線作業、コネクターに割り込ませ作業を行います、特に大掛かりな脱着作業は有りませんが

隙間に手を入れての作業の為慣れない方には結構大変な作業かもしれません

左右のカプラーから出ている配線を結線する為に橋渡し作業が必要です

ここは素直にパネルの脱着をした方がスムースでした

バッテリー奥のBOX上部にあるシルバーのBOXがキット本体となります

完了です

デイライトはこの赤丸の部分だけが光ります

続いてリア周り、ワイパーレス化キットです、この手のキットは初めての施工です、一般的にはDIYで施工するのでしょうね

ワイパーブレードを外し

裏からワイパーモーターを外します

裏からメクラシールを張り付け

表にもメクラパネルを貼って完了です

そのままブレーキ全灯化キットの作業です

テールランプASSY脱着

カプラー割り込ませて一部の配線を室内へ引き込みます

写真では場所が分かりずらいですがリアゲート開口部の内側の床下収納の部分にスイッチ本体部を設置して完了です

カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。
