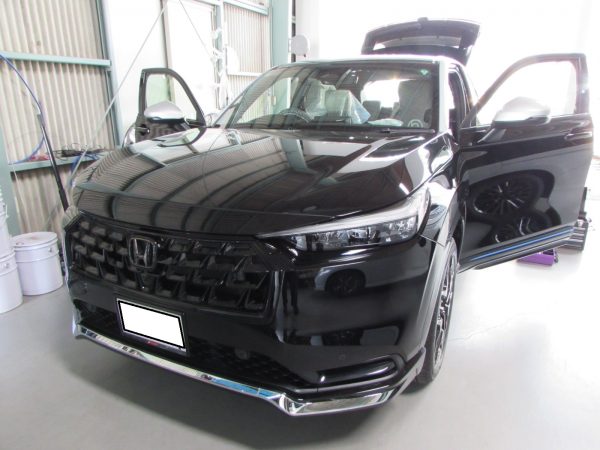

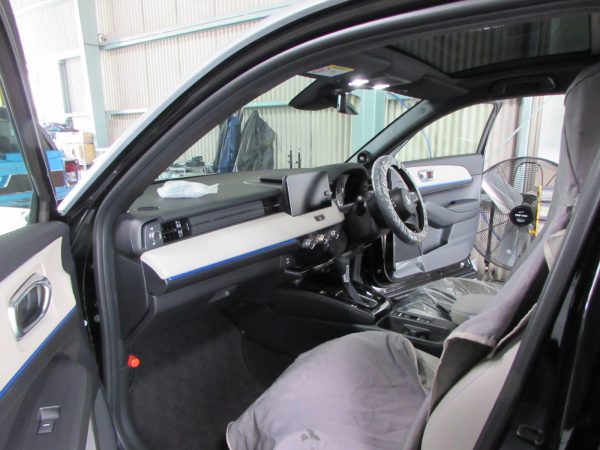

今回のご紹介はホンダ ヴェゼル RV3 2024年モデルへのデジタルインナーミラー型ドライブレコーダーとTVキャンセラーの取付のご紹介です

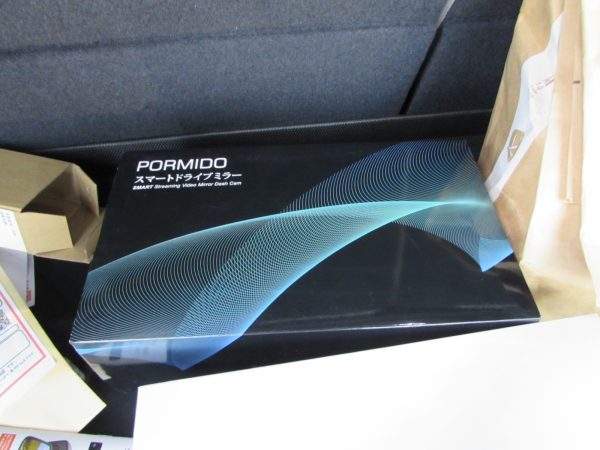

デジタルインナーミラー型ドライブレコーダーはPORMIDO

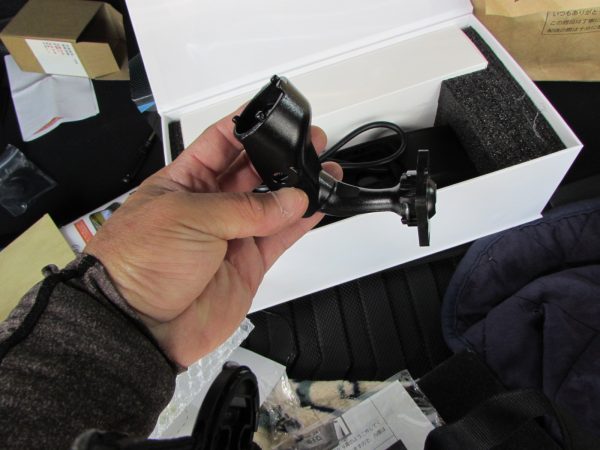

純正ミラー交換タイプで適合するミラーの脚を組み合わせての取付となります

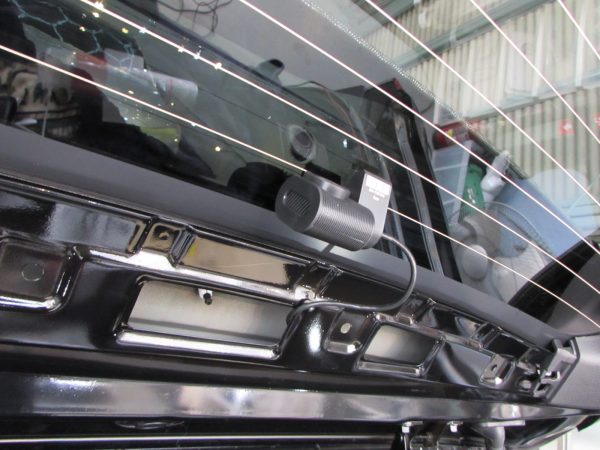

まずはいつも通りリアカメラから開始

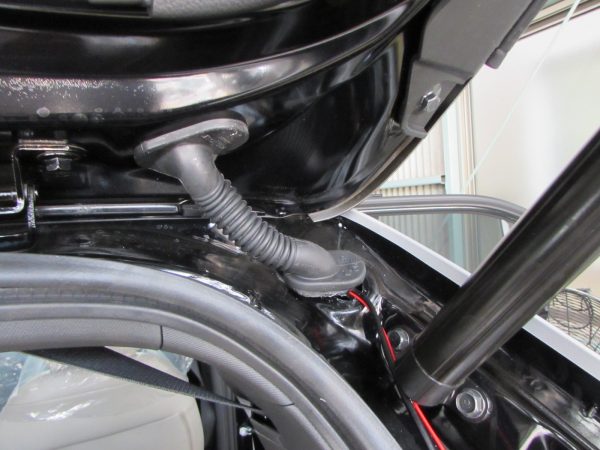

室内へ配線を引き回します

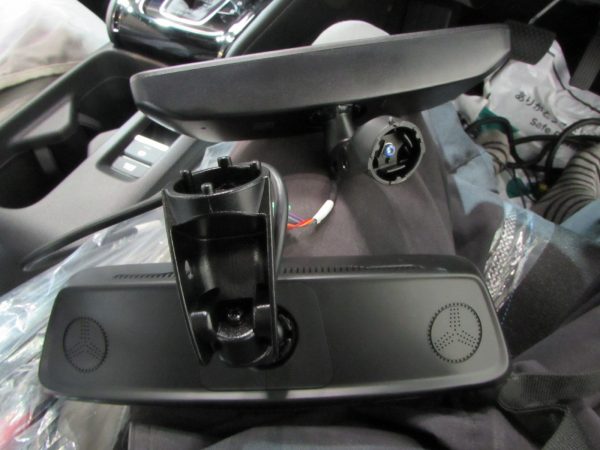

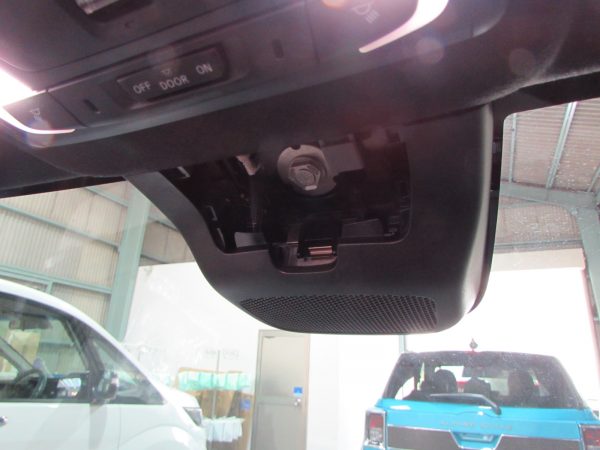

純正ミラーを外して入替

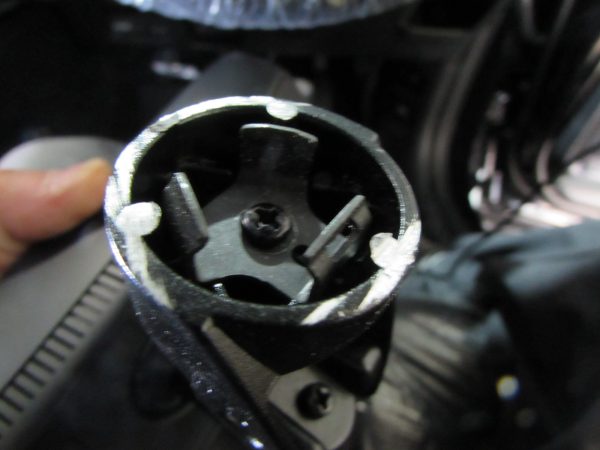

何故か突起物が微妙に当たってしまい取り付けが出来なかったので少し削っての取付をしました

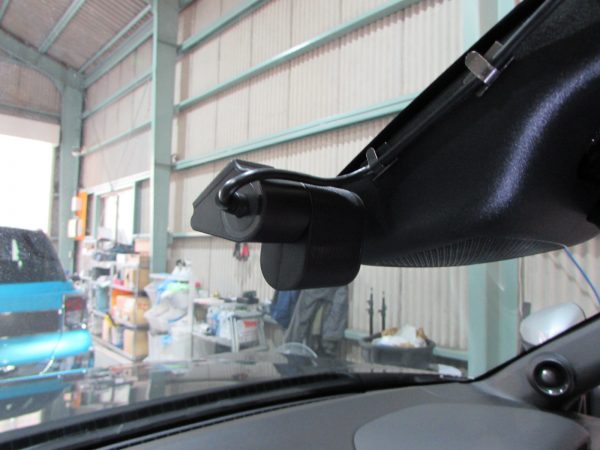

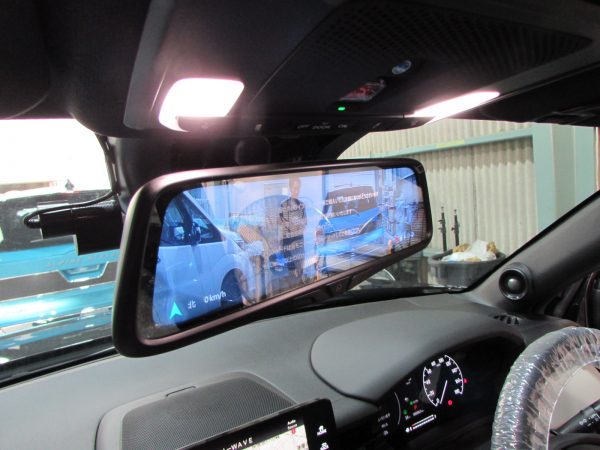

フロントカメラを取り付けて完了です

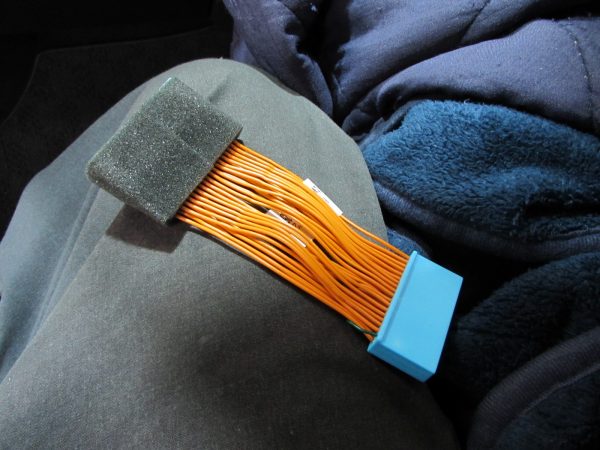

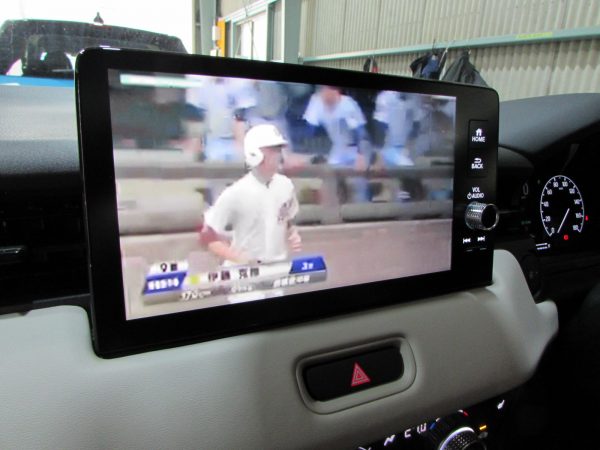

続いてTVキャンセラーの取付、単に割り込ませるだけなのですが、ホンダ車は昔から内装の構造が複雑で
厄介です

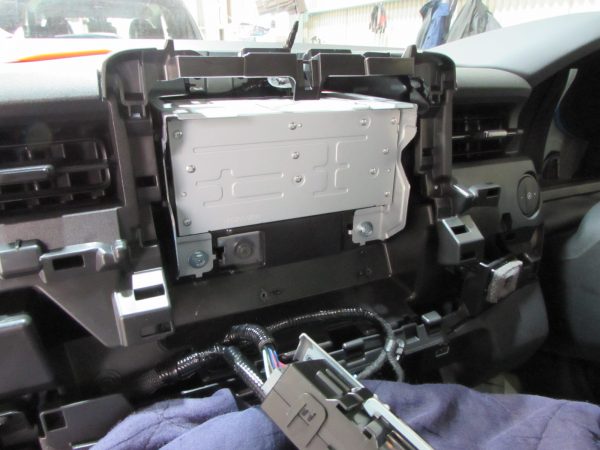

モニターを外して本体部の背面に割り込ませて完了です
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

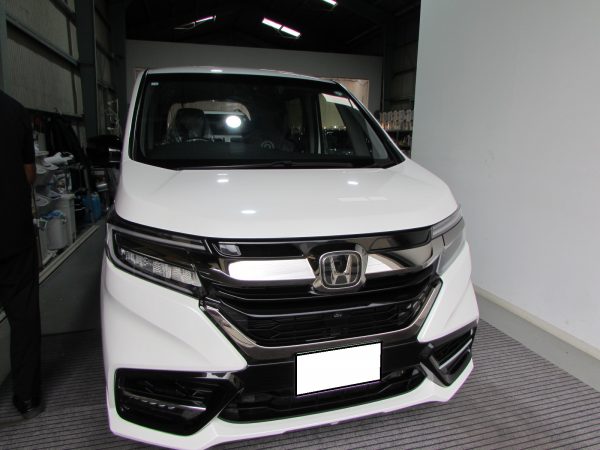

今回のご紹介は磨き屋プログレッシブ様の請負作業でRP5 ステップワゴンへ前後ドライブレコーダーの出張取付となります綾瀬市へ行って参りました

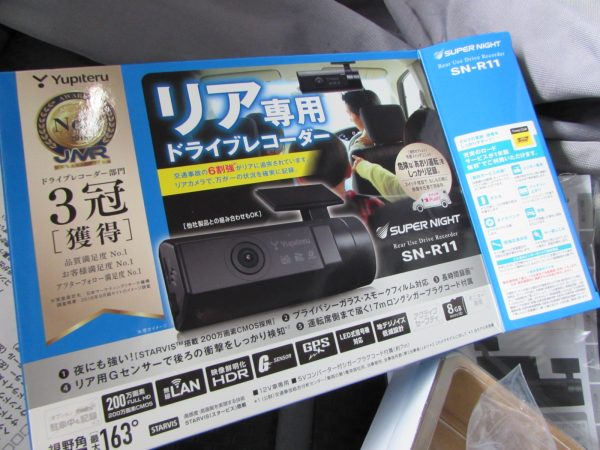

機種はユピテル製のSN-R11

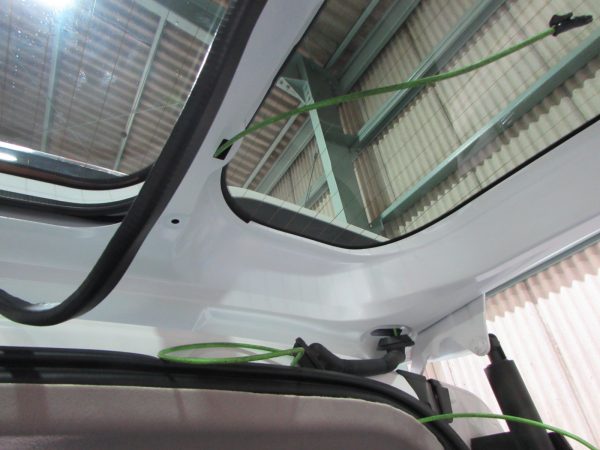

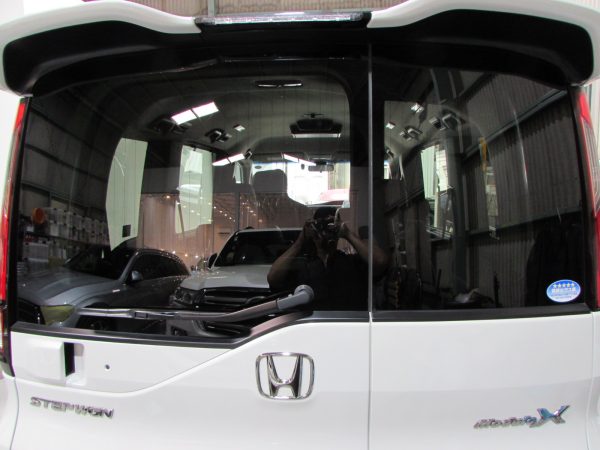

RP5ステップワゴンはリアゲートが『わくわくゲート』と呼ばれる2種類の開き方をする非常に複雑な構造となっております、当然配線の通す工程も複雑になってきます

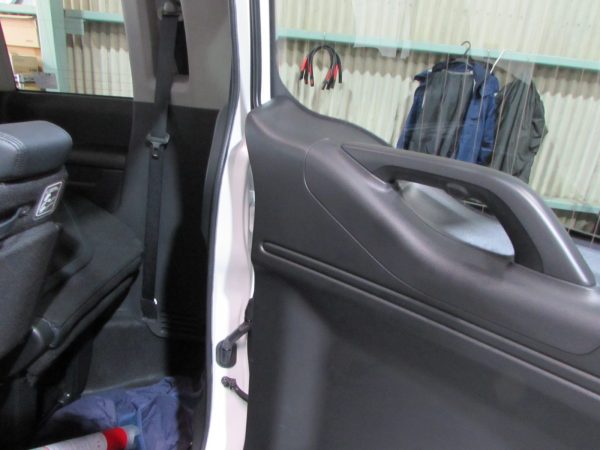

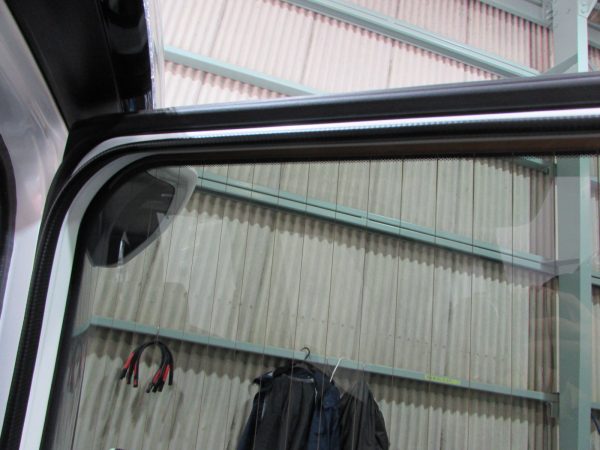

通常の跳ね上げ方式と、半分だけが観音開きの様な開き方をします

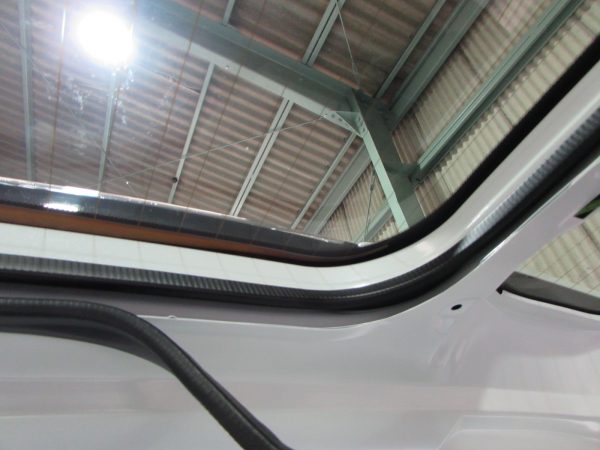

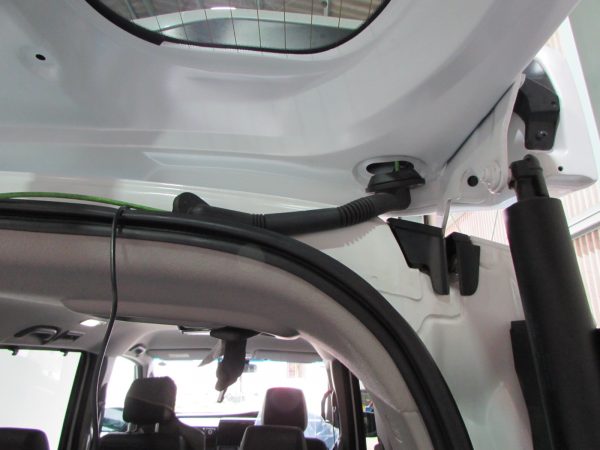

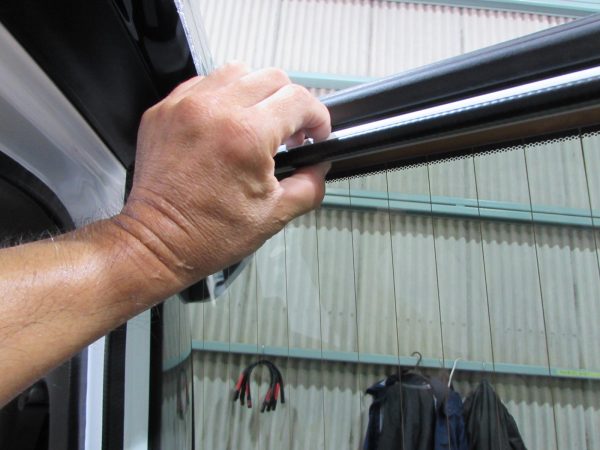

横開き側はゲートの構造上配線を隠し通線するのは難しそうですフレームの厚みが薄すぎます
通線の工程が非常に煩雑です

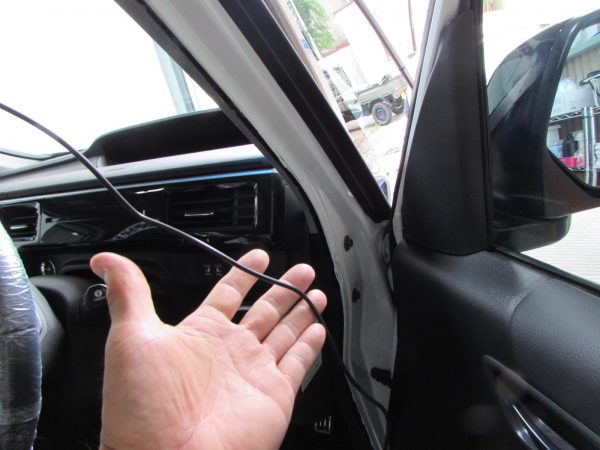

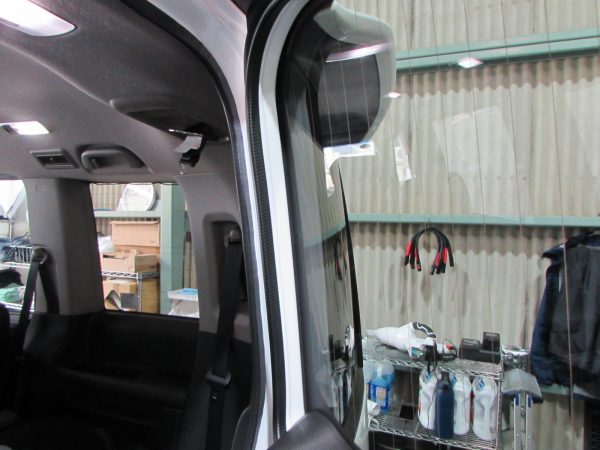

漸く室内側へ引き込みします
車両前方へ引き回し、本体部を設置

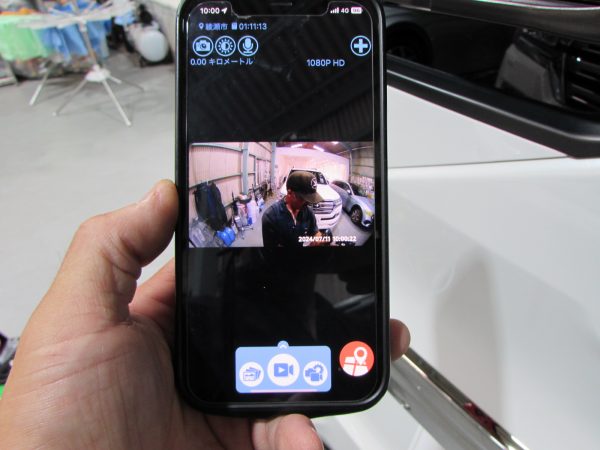

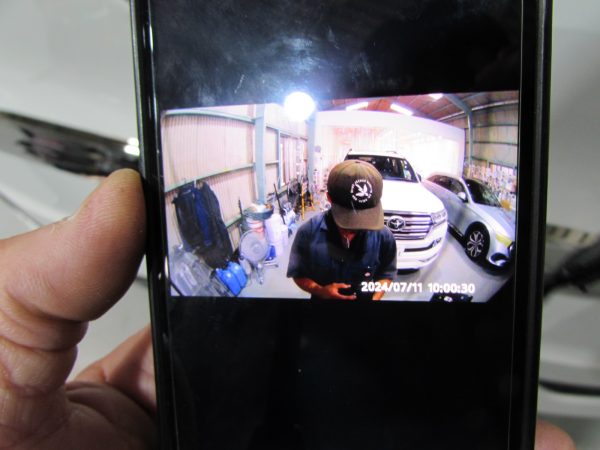

WiFiを使用してスマホで画面をみたり設定できる機種ですのでスマホで確認
完了です
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

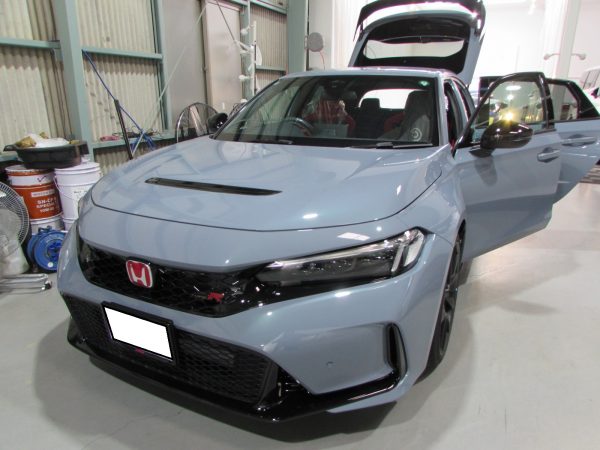

今回のご紹介は2024年モデルFL5型のシビックタイプRへ前後型ドライブレコーダーとレーダーの取付となります、磨き屋プログレッシブ様からの請負いのご依頼で綾瀬市へ出張取付にお伺いいたしました

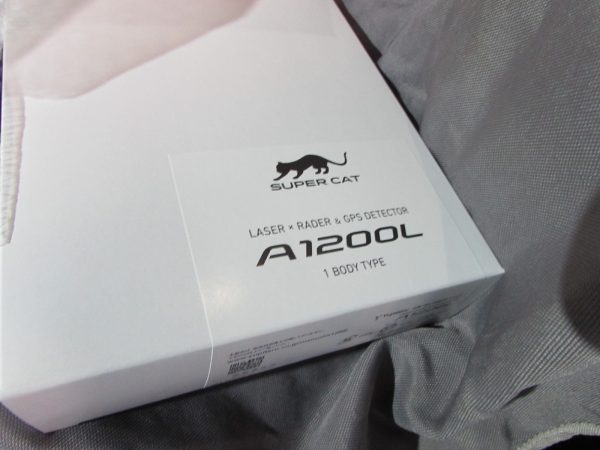

レーダーはユピテルのA1200L

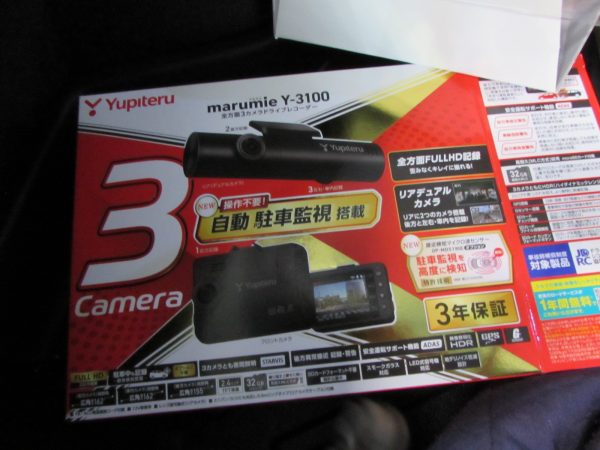

ドライブレコーダーもユピテル製のY-3100となります
FLシビックはリアゲートの構造が樹脂製でモナカ形式の構造の為配線を通すのが非常に厄介です、恐らく工程検索で
このブログにたどり着く方もいらっしゃるのではないでしょうか？

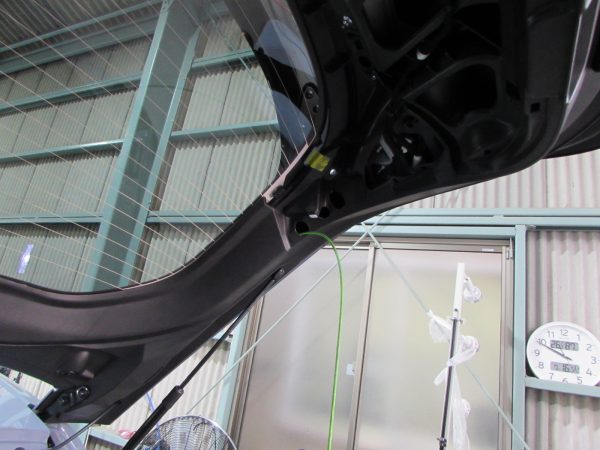

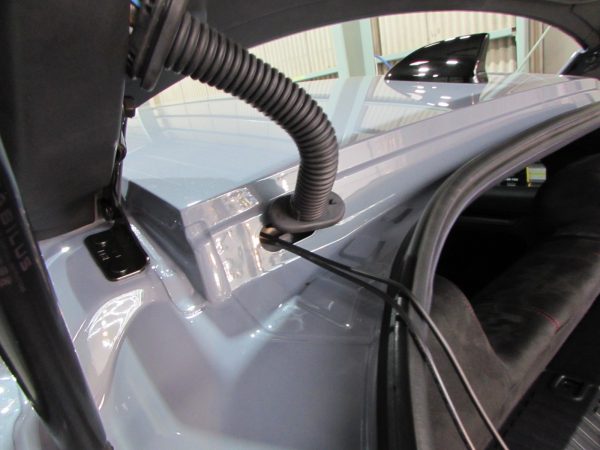

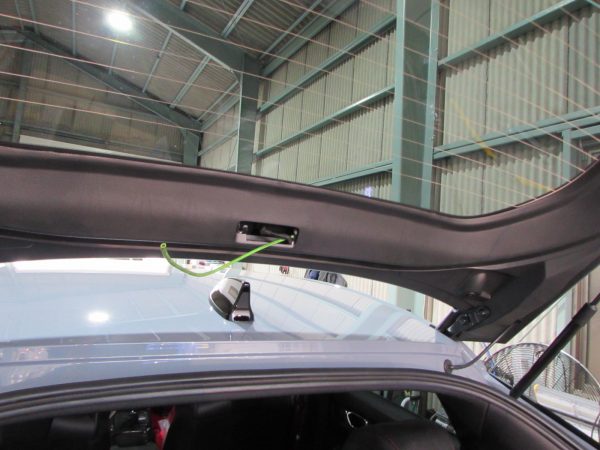

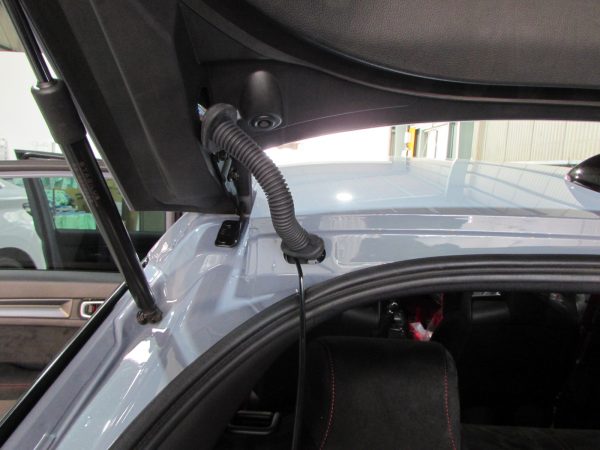

リアゲートと車体との配線通路であるジャバラホースは後ろから見て左側に有りますが、効率を考えると左から配線を通したいところですが経験上右から取り廻した方が『比較的』スムースです、それでもかなり根気のいる作業となります

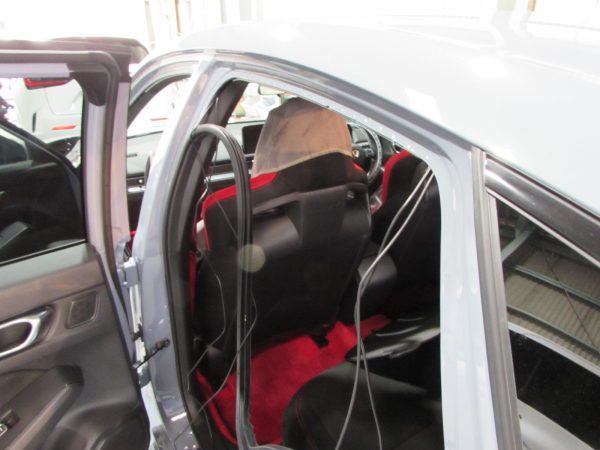

漸く室内側へ配線が通り前方へ回します

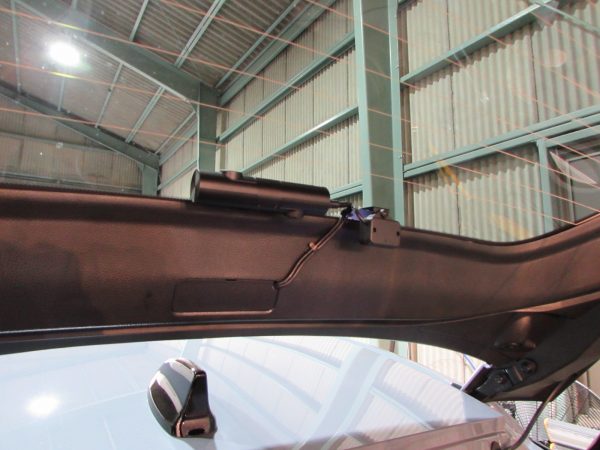

リアカメラの横にある四角い物体はオプションのフィールドセンサーです

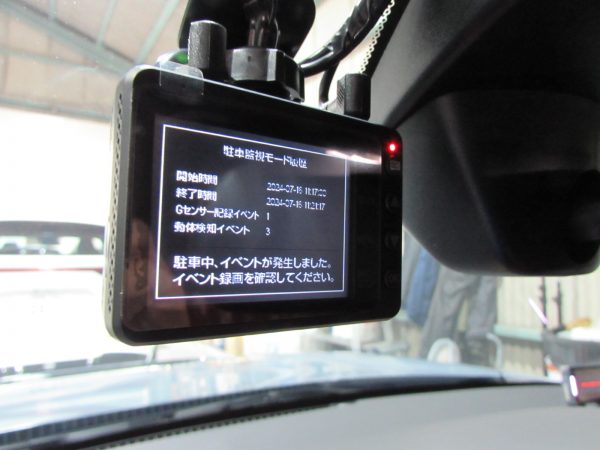

完成です

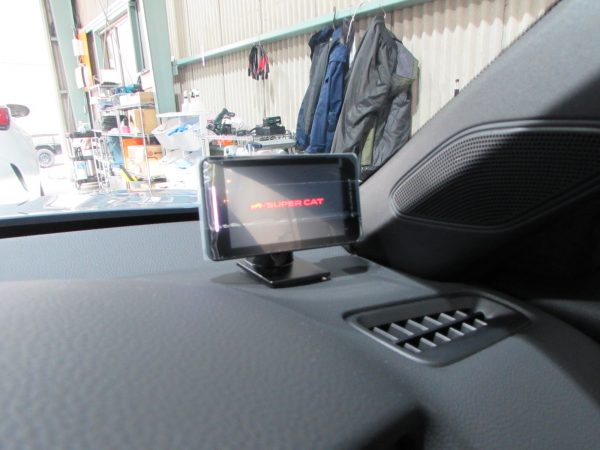

レーダー設置も完了しました
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

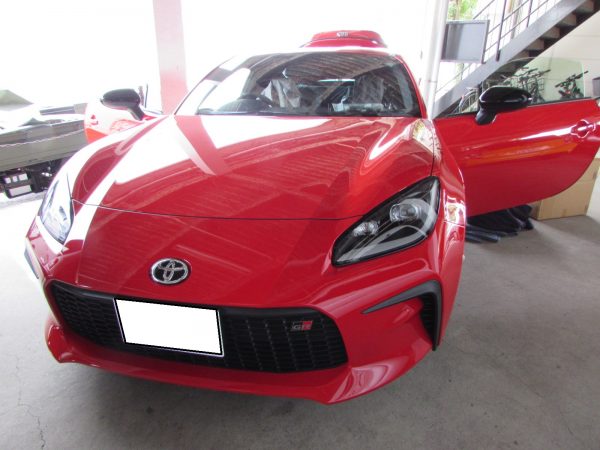

今回のご紹介はGR86にカーナビ、バックカメラ、デジタルインナーミラー型ドライブレコーダーの取付で世田谷区の業者様の請負作業で出張取付にお伺いいたしました

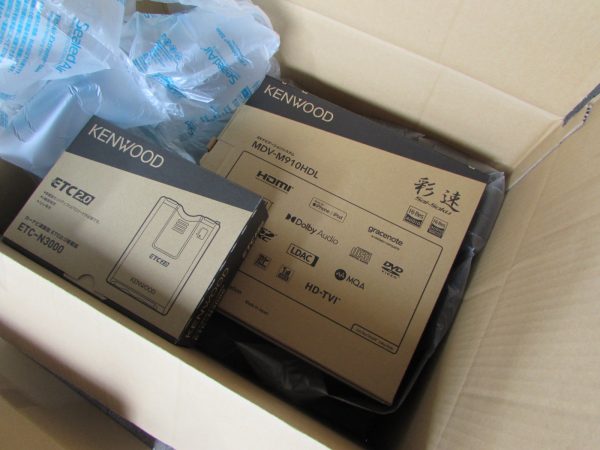

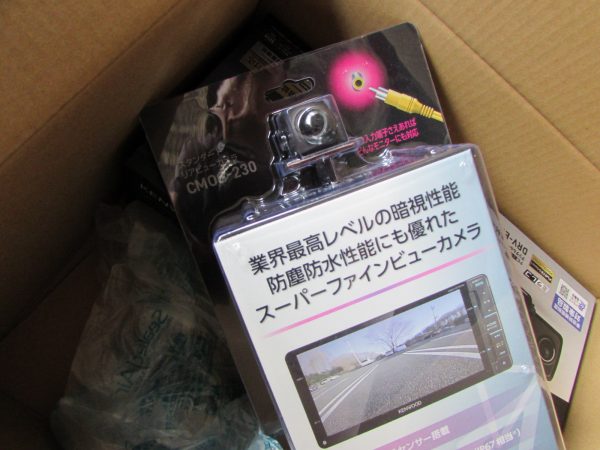

KENWOOD のMDV-M910HDL、ETCはETC-N3000 バックカメラはCMOS-230

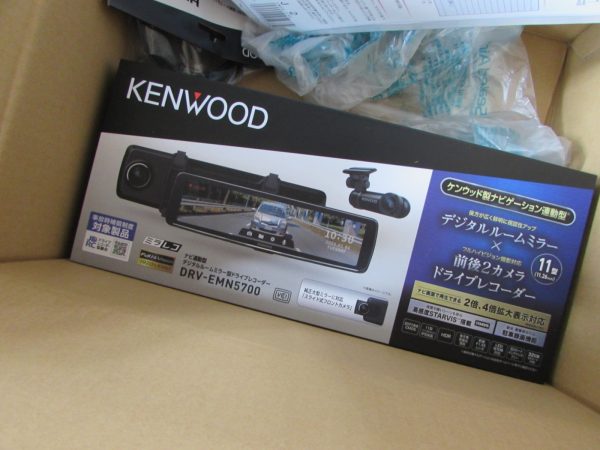

デジタルインナーミラー型ドライブレコーダーもKENWOOD のDRV-EMN5700となります

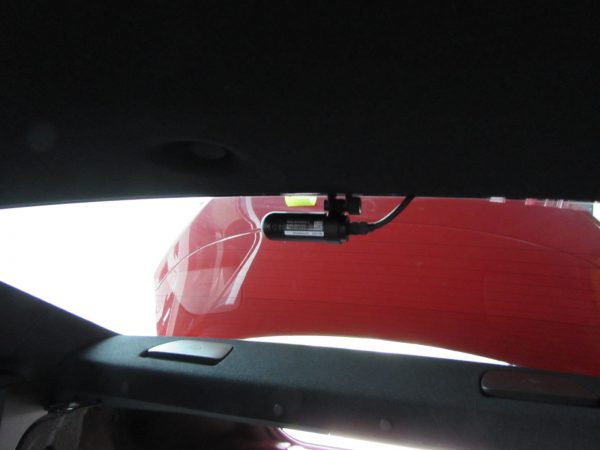

まずはリア周りから開始ドライブレコーダーのリアカメラを室内ウインドウ上部へ設置

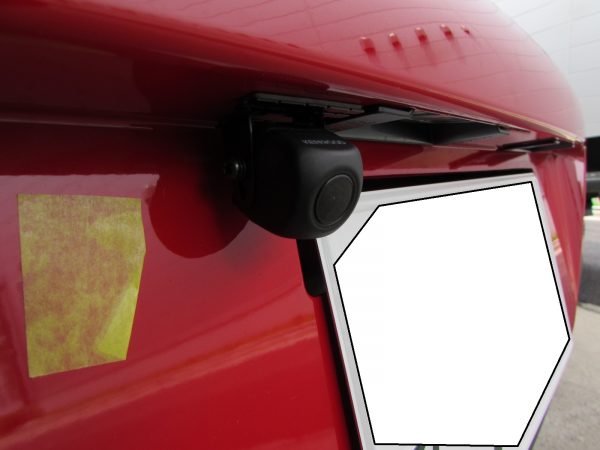

バックカメラを車外ナンバーポケットへ設置

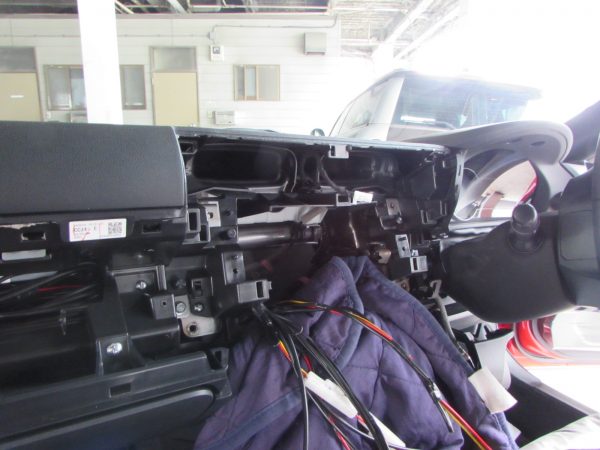

配線がオーディオ裏まで来たら、ナビの地デジアンテナ、GPSアンテナ、ETCアンテナ等の配線を施し完成です
肝心のナビの取り付け後の写真を撮りわすれてしまいました…

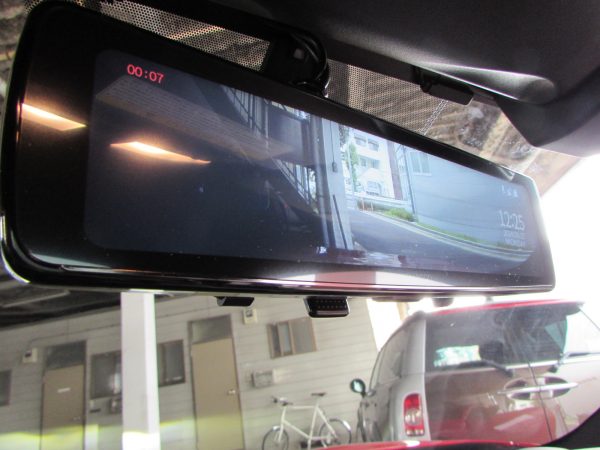

デジタルインナーミラー型ドライブレコーダーも完成

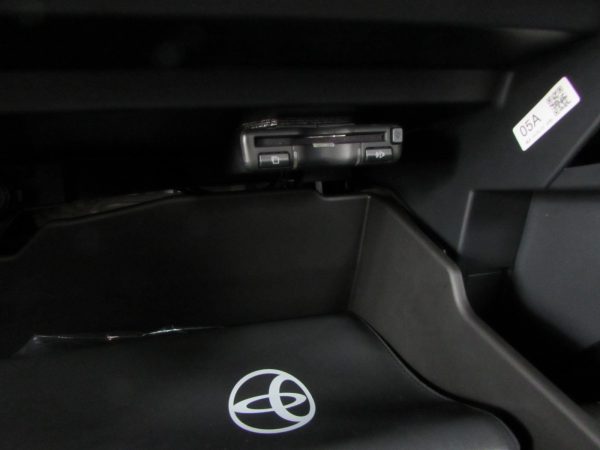

ETCはグローブBOX内に設置
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

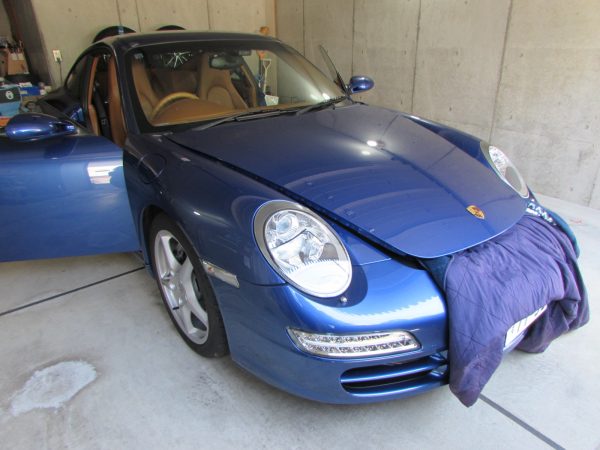

今回のご紹介はポルシェ911の997型のフォグランプをデイライト化するキットの取付です、何度もご依頼頂いているリピーターのK様からのご依頼で川崎市麻生区へ出張取付にお伺いいたしました

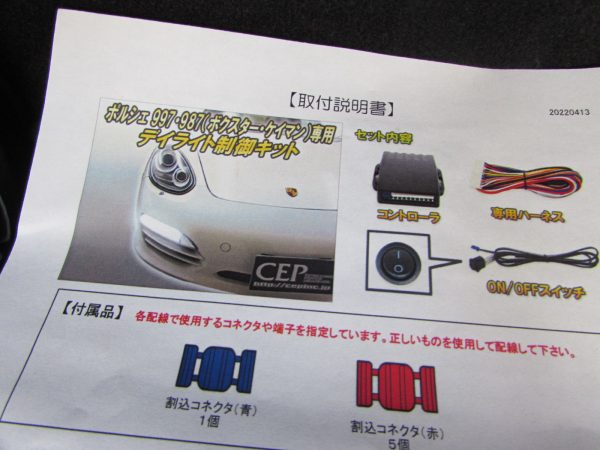

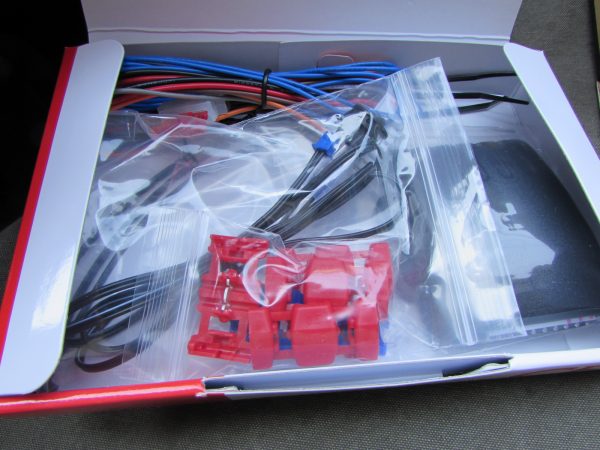

CEP社 / コムエンタープライス社製の車種別専用キットですので詳細に指示が有ります
https://www.auction.or.jp/chumon/mart/dis.cgi?mode=pro&dis=p9715

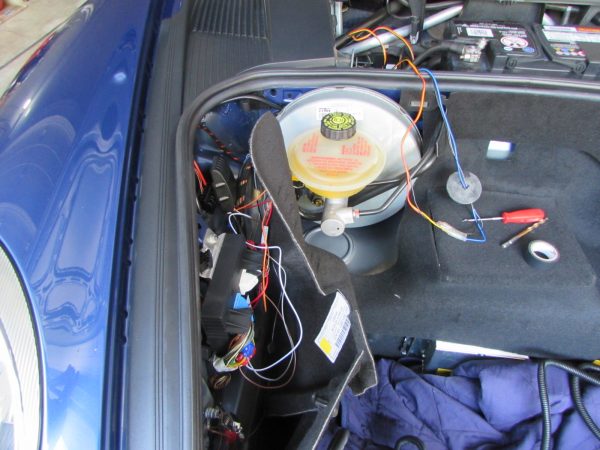

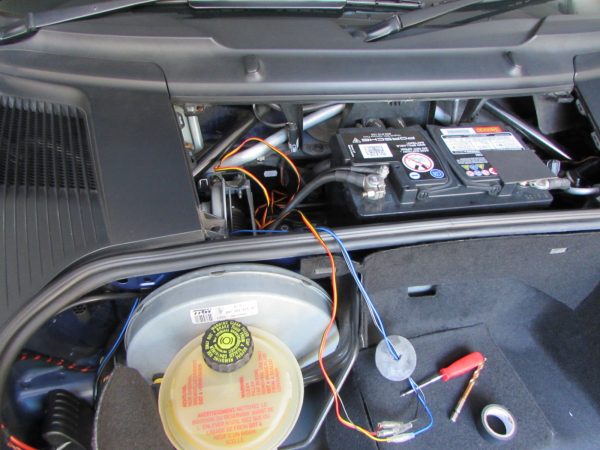

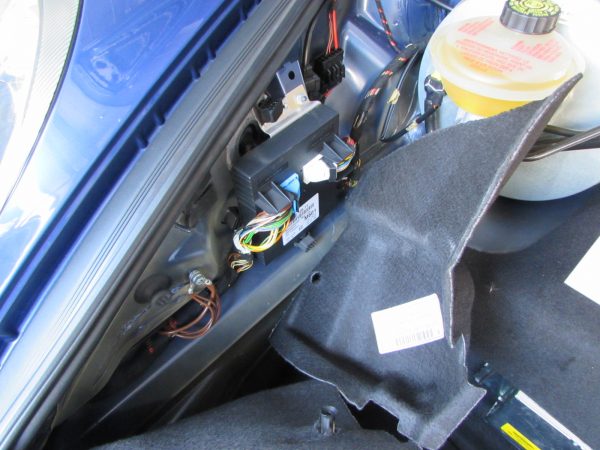

メイン作業はフロントトランク内となります
切替スイッチを室内に引き込む為の作業も行う為バルクヘッドへの通り道も確保致します
乱反射で見えづらいですが完成です
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

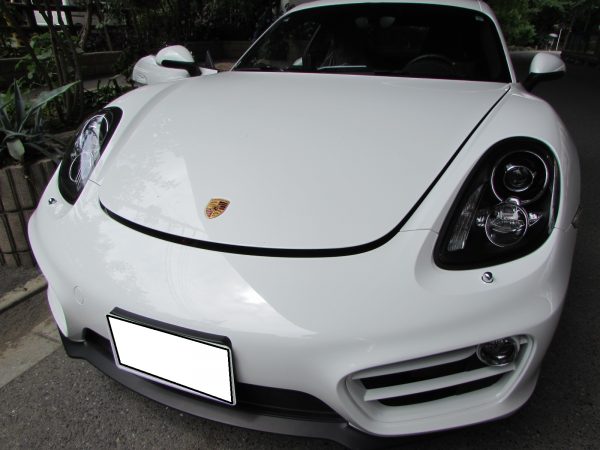

本日のご紹介は2014年モデルの981ケイマンでディスプレイオーディオ取付となります、調布市への出張取付となります

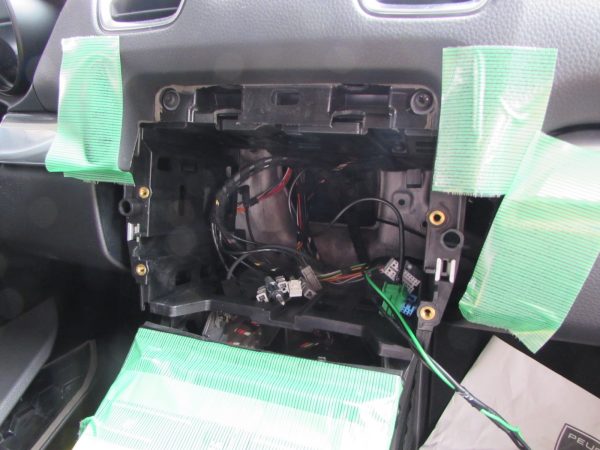

早速純正クラリオンナビを外します

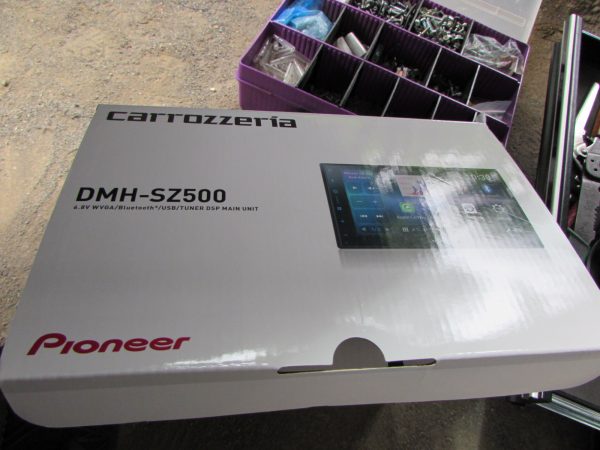

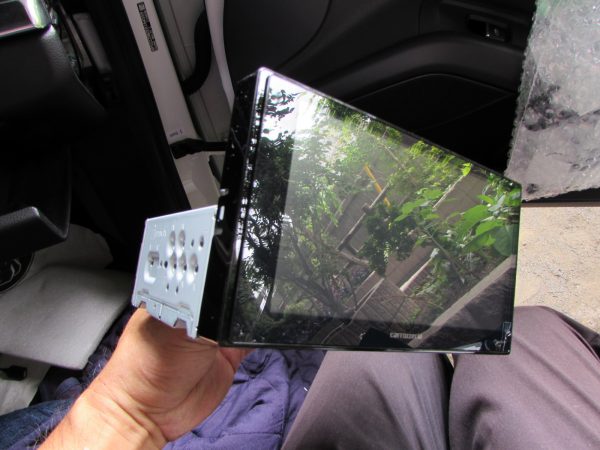

取り付ける商品はDMH-SZ500

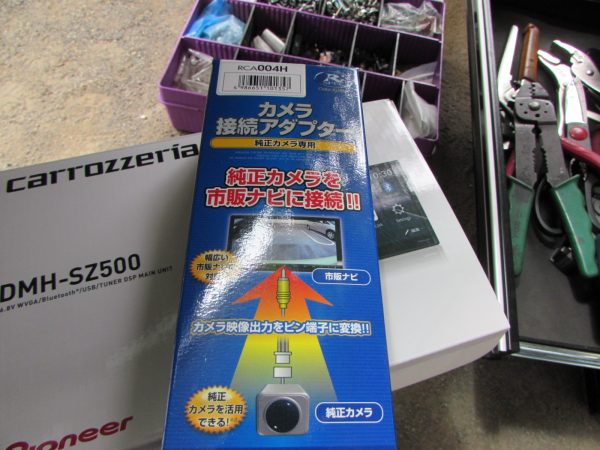

既設のクラリオンカメラを再接続の為にデータシステム社製のアダプターRCA004Hを使用します

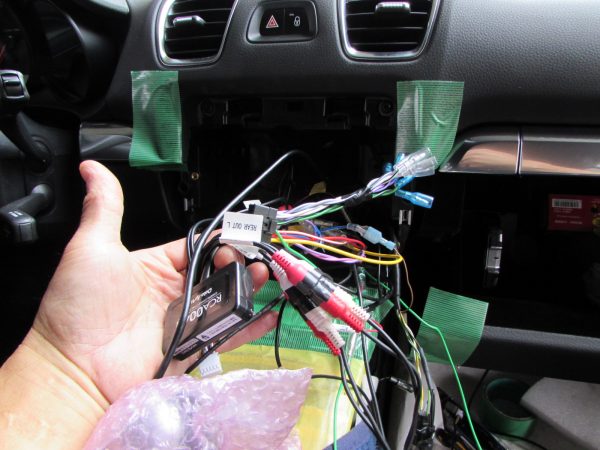

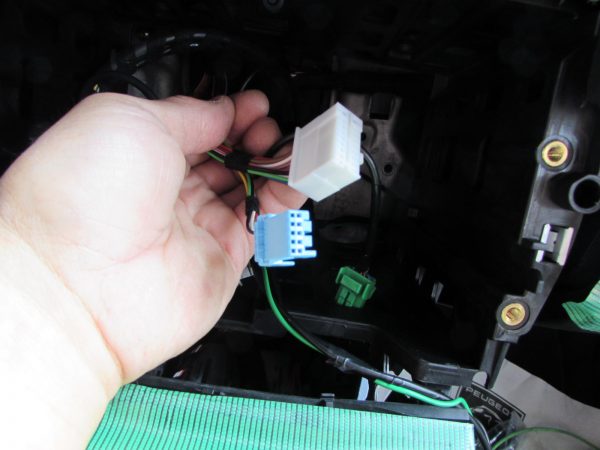

純正クラリオンナビの電源カプラー、ETC電源類を加工組替致します

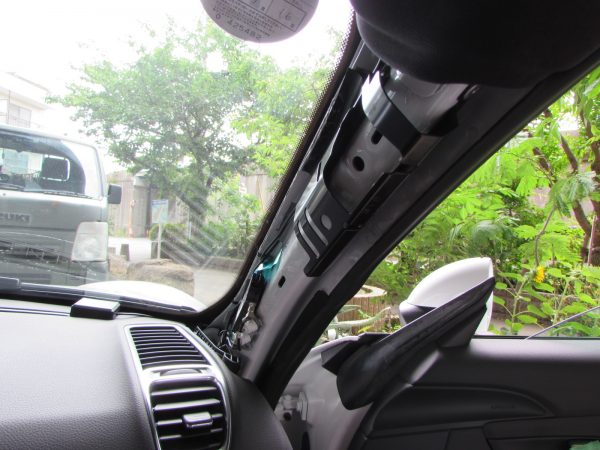

Bluetooth用マイク、GPSアンテナ等を設置
経験から事前にお客様にはお伝え済みですが純正パネルはクラリオンナビに合わせて出来ているのですが社外化するとかなり引っ込んでしまいます
理由は技術の向上により機器の中にコンパクトに収まるようになり、そもそも画面の厚みが無くなったのでは？ないかと推測します

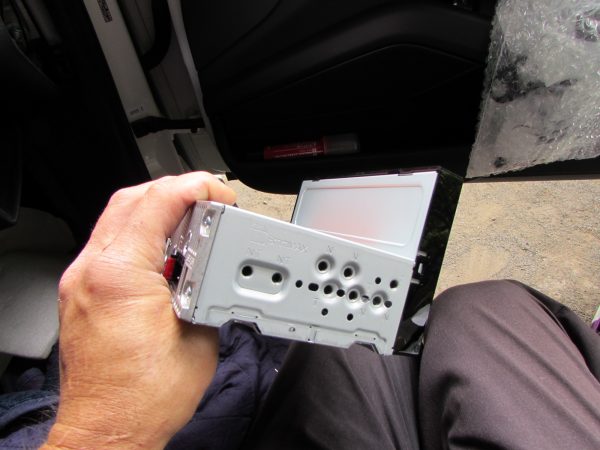

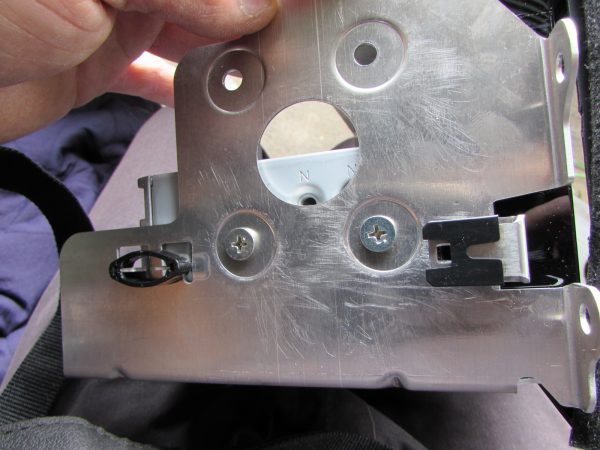

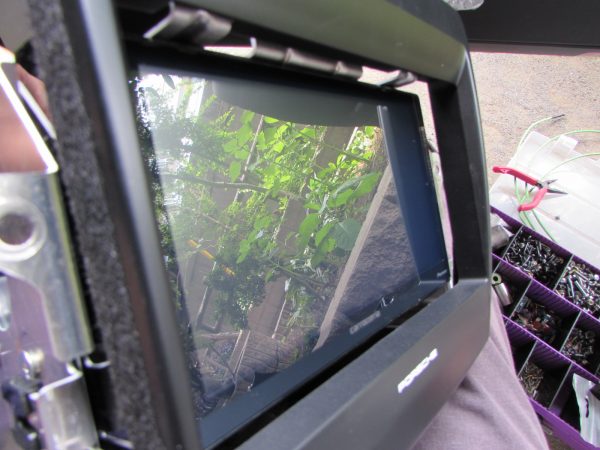

この様にネジ穴は決まっている為『でずら』は決まってしまいます、うまくお伝え出来ないかもしれませんが仮にこのネジ穴を加工して前に出る様にしたくてもナビ/DAの画面の周り淵がフェイスパネルに当たってしまう為これ以上出す事は出来ません、預ける形のショップであれば可能ですが出張取付と言う特性上機器の問題で当方では出来ません

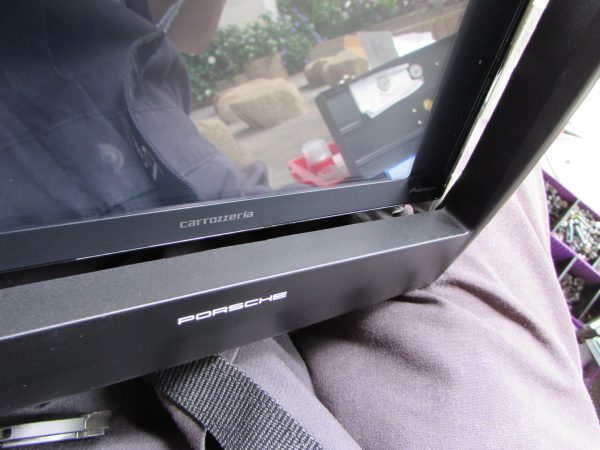

先ほどの写真と見比べて頂くと明らかですが『でずら』が引っ込んでおります

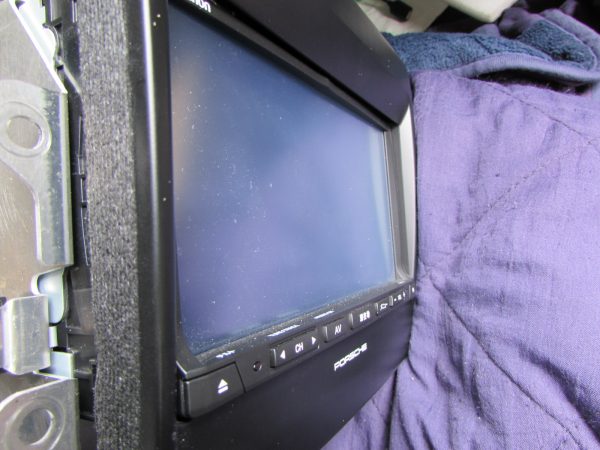

通常見えないですが下から見上げるとこのように隙間も出ます
取り付けた状態です
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。
本日のご紹介は２０１４年モデル Y50 フーガとなります、グローブBOX内の純正MDチェンジャーが壊れたため社外CDデッキへの交換作業です
横浜市神奈川区へ出張取付にお伺いいたしました
こちらのグローブBOX内の純正MDチェンジャーが壊れたとの事でした、1DINサイズとなります

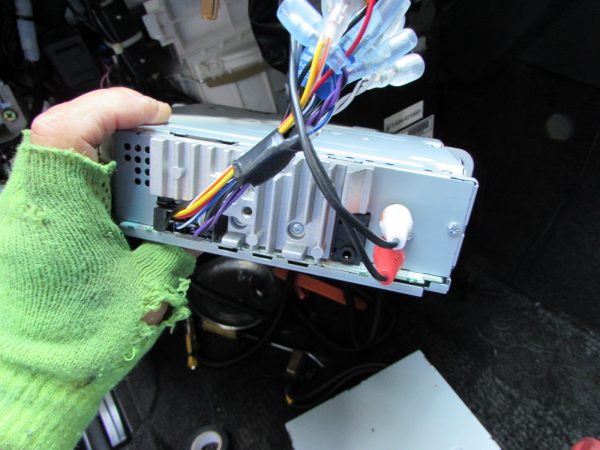

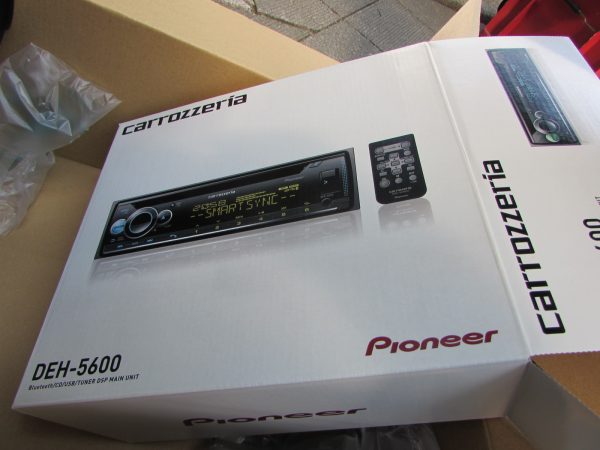

取り付ける商品はカロッツェリアのDEH-5600と交換します
交換と言ってもMDチェンジャーのカプラーとは接続は出来ません、厳密にはひょっとしたら配線図を解析すれば可能かもしれませんが。

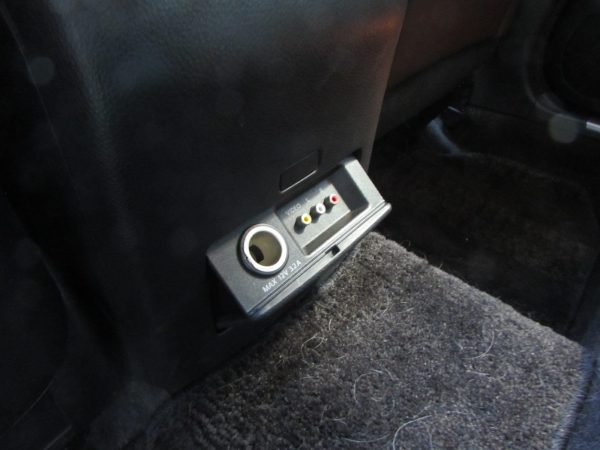

センターコンソールの後部にある『外部入力 / VTR入力』と接続致します

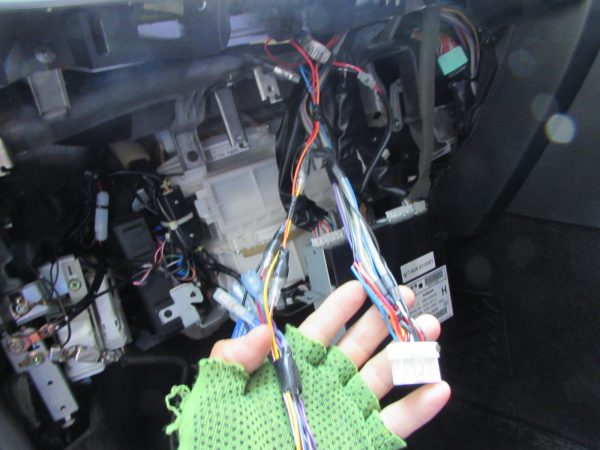

グローブBOXを分解してデッキへの電源確保を致します

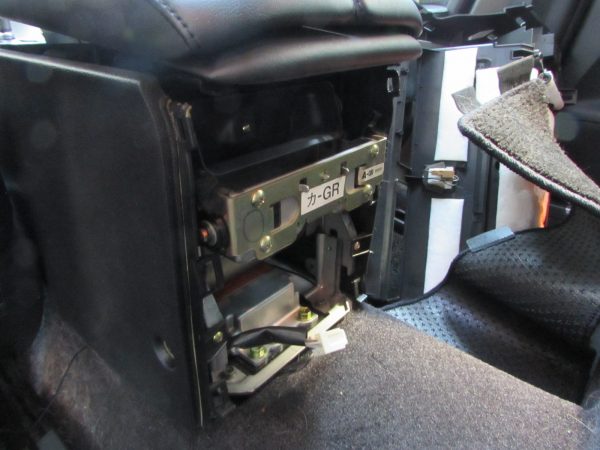

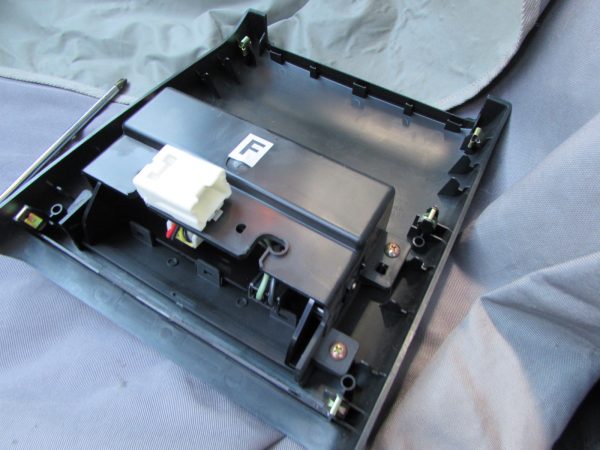

センターコンソール後部パネルを分解

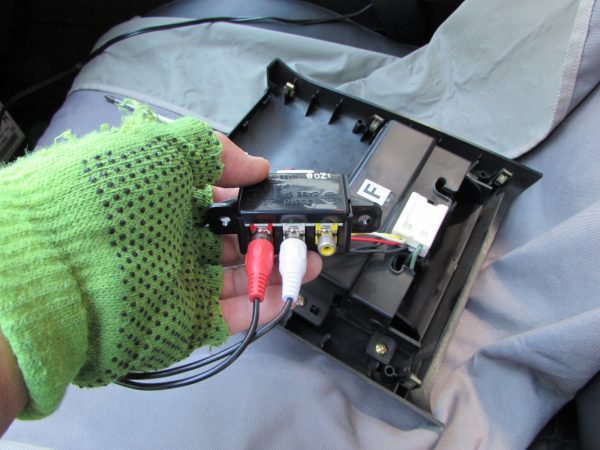

見栄えを良くするために差込口は外して裏に隠します

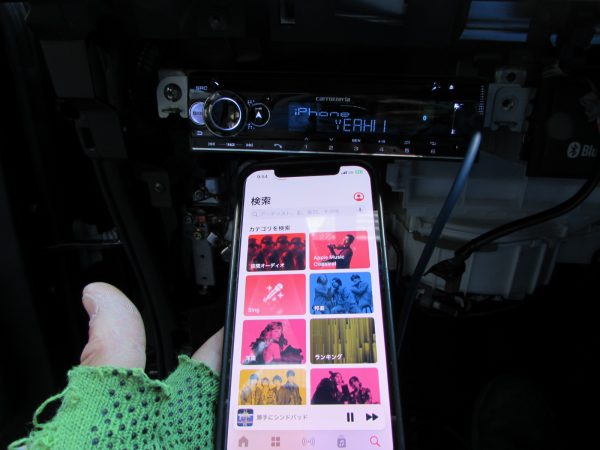

完成です、USBやBluetootbhでの音楽拝聴も可能になりました

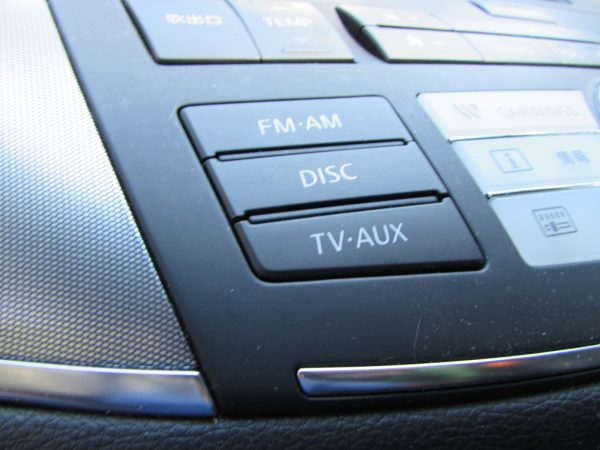

純正パネルのAUXボタンを押すと使えるようになります
1DINなのでまとまりも良いですね
カーナビ、カメラ、ドライブレコーダーなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉、栃木、茨城、群馬等、関東近県どこでも出張取り付け致します。

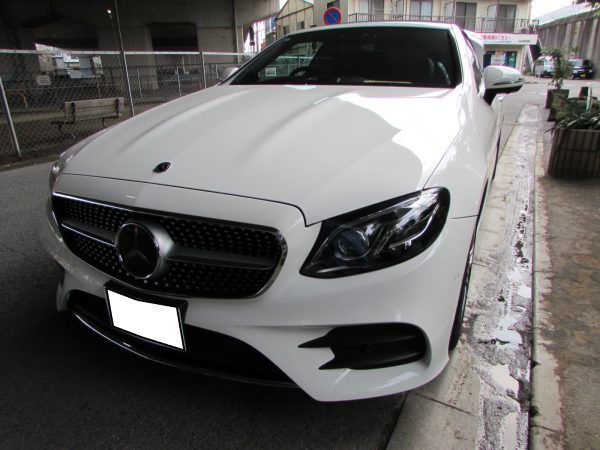

今回のご紹介はリピーターのW様からのご依頼で メルセデスベンツ E200 2018年モデル モデルコードA238 へデジタルインナーミラーの取付で出張取付にお伺いいたしました

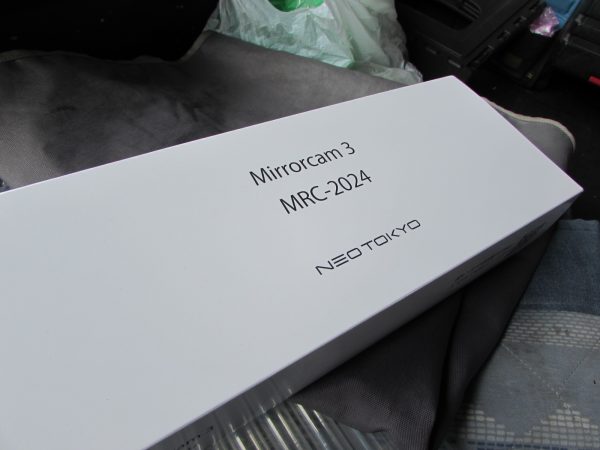

取り付ける商品はNEO TOKYO / ネオトーキョー ミラーカム３です

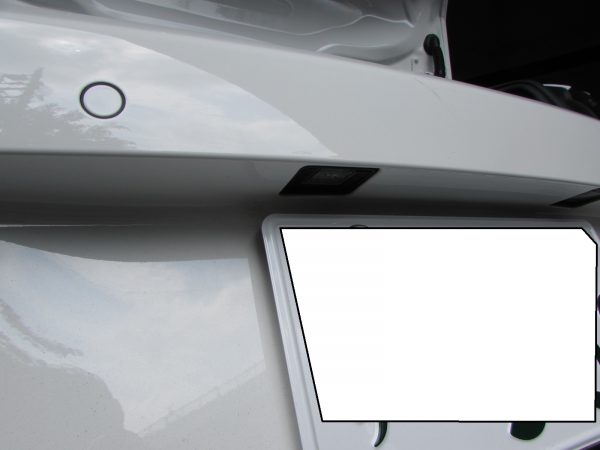

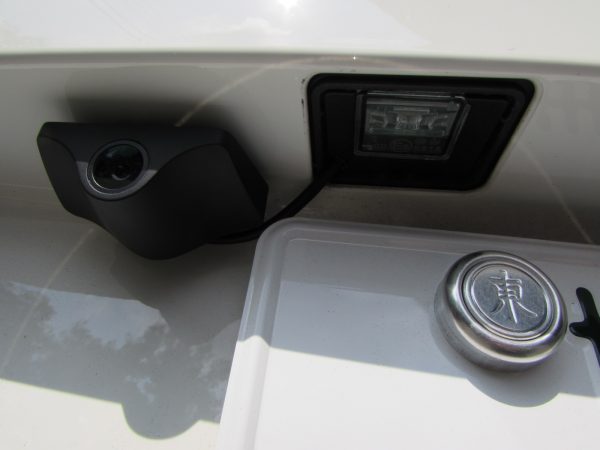

カブリオレの場合はリアカメラを基本的には外に付けざるを得ませんのでナンバー灯の枠に設置致します
ナンバー灯に切り欠きを入れてなるべく車体への加工は避けました

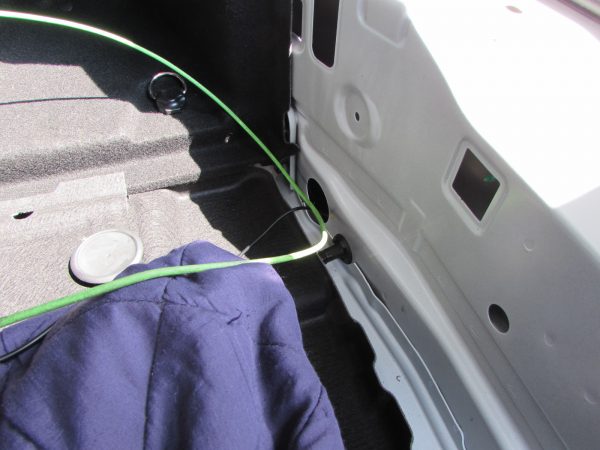

トランクルームに配線を引き込み

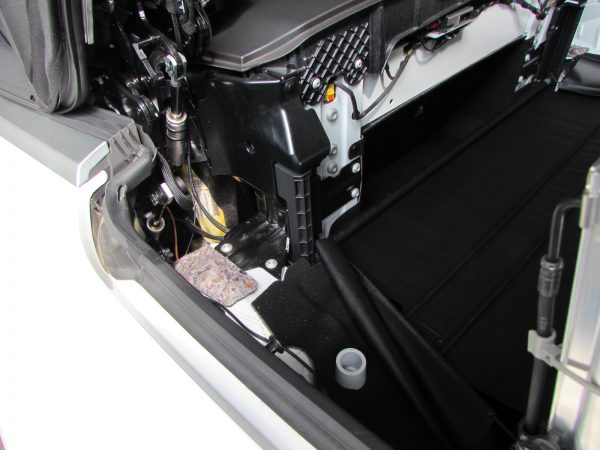

カブリオレはルーフの開閉機構が有る為非常に手間の掛かる工程となります
複雑な構造を避けながらの配線作業です

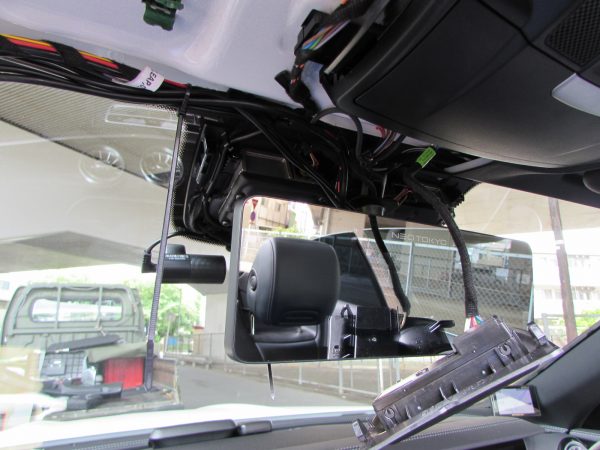

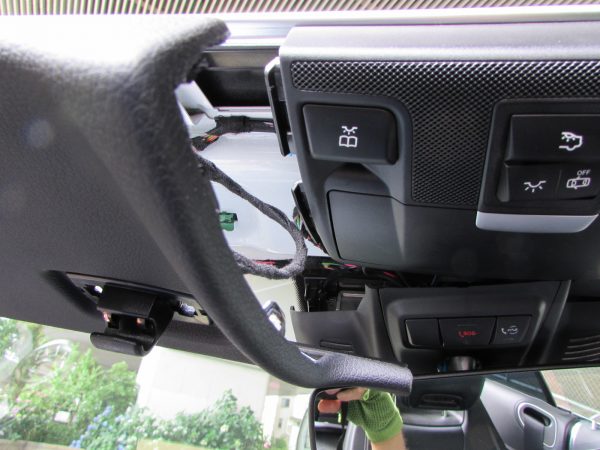

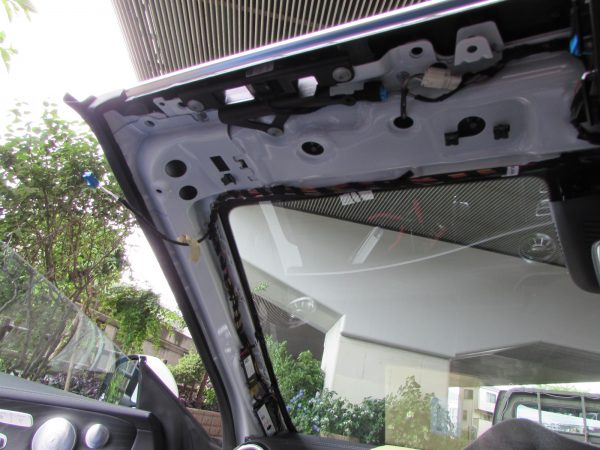

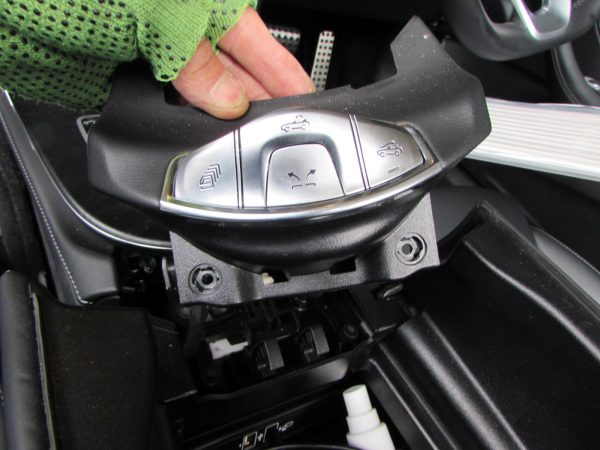

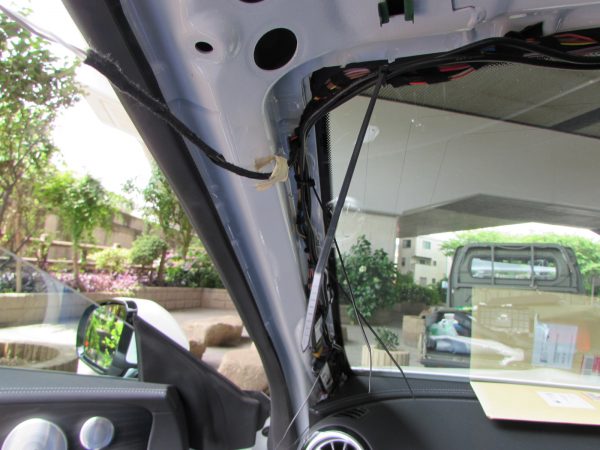

カブリオレの場合はフロントウインドウ周りの内装を全て撤去する必要があります

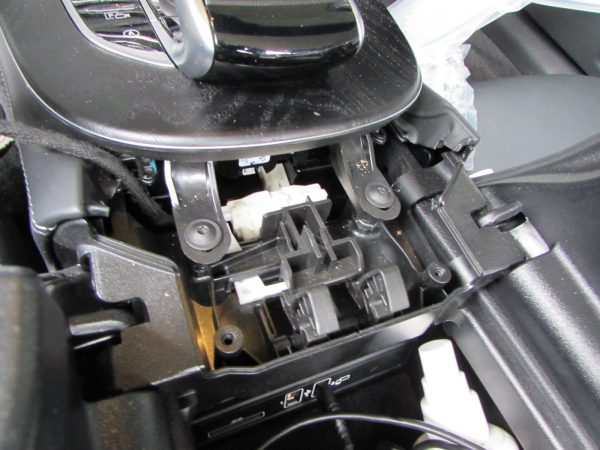

電源の取得も分解工程が多く慎重な作業が多いです

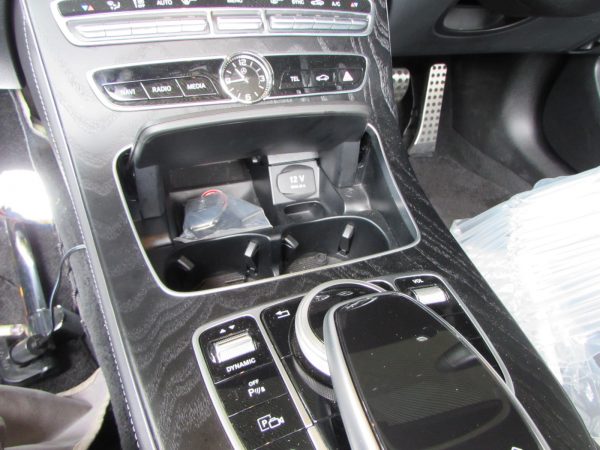

ヒューズBOXにはACC電源が無かったためシガーソケット裏からの取得となります

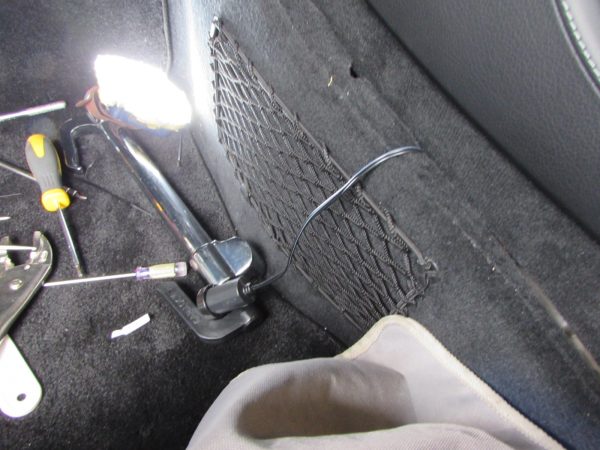

エーモンのシガーソケットメスを通じて電源を繋げます

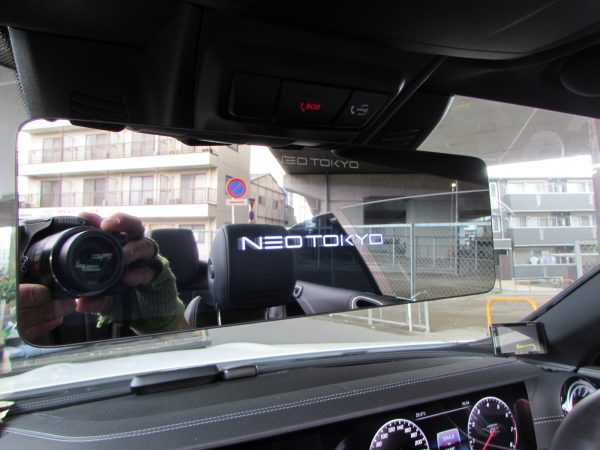

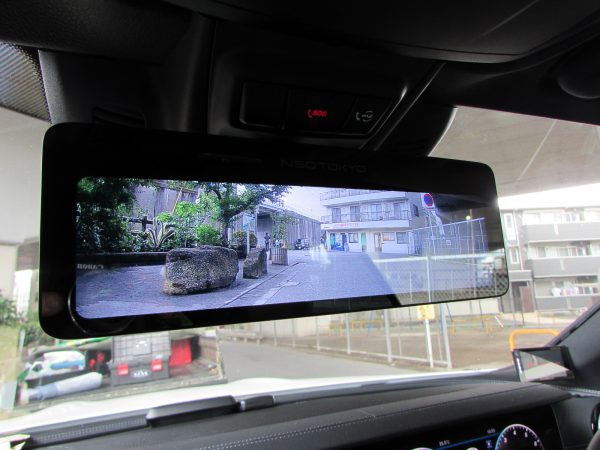

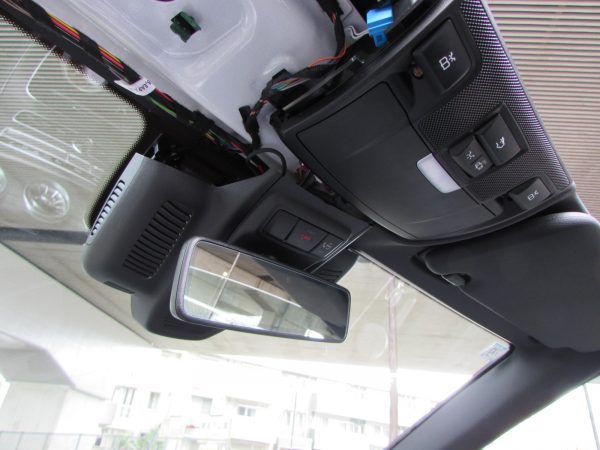

完成です
