CITROEN (シトロエン)

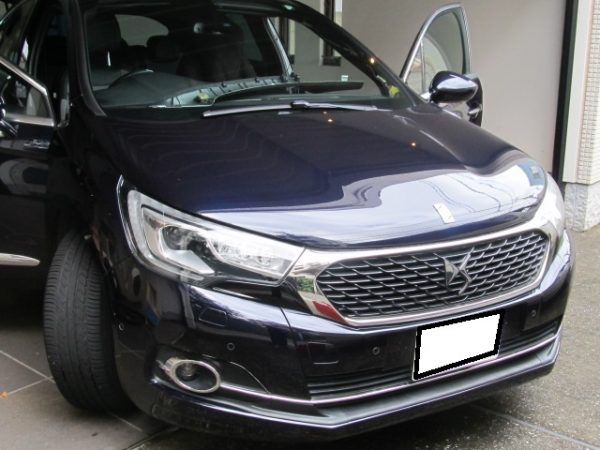

DSオートモービルズ DS4 カーナビ、バックカメラ取付 東京都調布市 出張取付

今回のご紹介はDSオートモービルズDS4 2016年モデルにカーナビとバックカメラの取付で東京都調布市へ出張取付にお伺いいたしました、ブログアップの際に色々と情報を載せるためにネットで調べるのですが

シトロエンDS4をWikipediaで調べると、外装デザインがどうも異なる事に気が付き深く掘り下げて見たところ

どうやらシトロエンの高級ブランドDSオートモービルズと言う独立したブランドのDS4だという事が分かりました

正直初めて知りました、自分の解釈としてはトヨタとレクサス的な感じですかね?

https://ja.wikipedia.org/wiki/DS%E3%82%AA%E3%83%BC%E3%83%88%E3%83%A2%E3%83%93%E3%83%AB%E3%82%BA

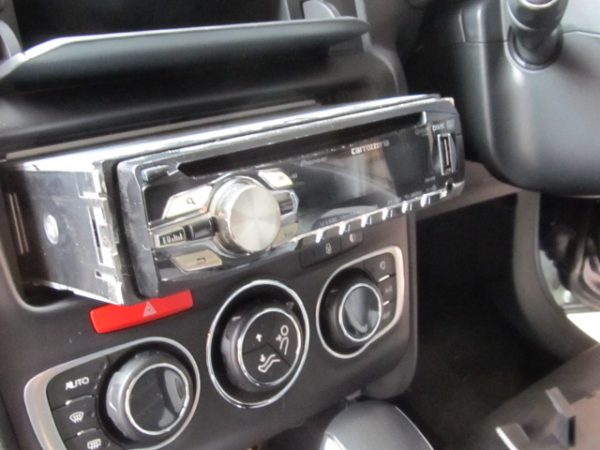

本題ですが純正だと思いますが1DINのカロッツェリアオーディオが付いていますのでこれと入替ですが

ナビは1DIN+1DINタイプのナビでなければスペース的に不可となります

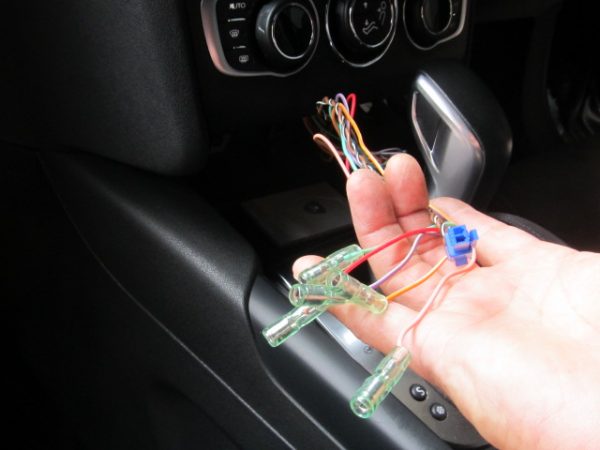

シトロエンは親切なのでコンソールの奥にはオプションカプラーが備わっており車速信号、バック信号などが全て取れる様になっていますので楽です

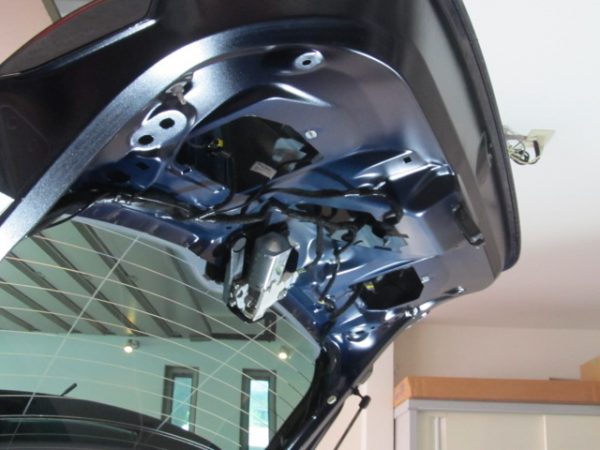

ナビ本体に取り掛かる前にバックカメラの施工です

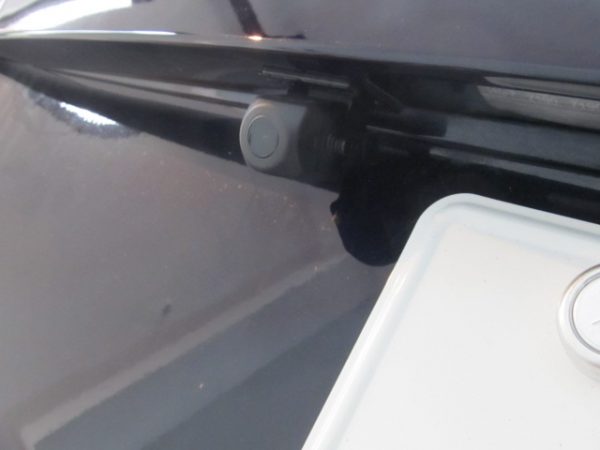

バックカメラはカロッツェリアのND-BC8Ⅱ

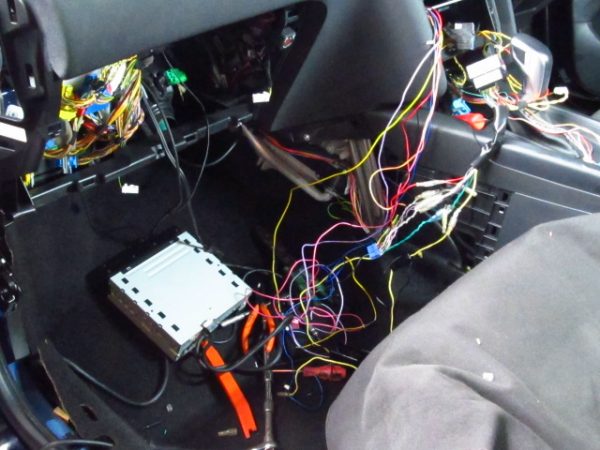

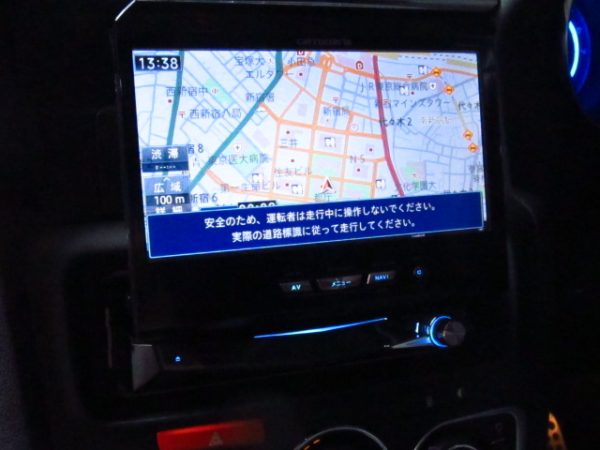

カメラ線がフロントに来たらナビの作業に掛かります、今回オーディオ部には1DINスペースしかない為セリ出し型モニター部の他ナビ本体部が別体になっているタイプでカロッツェリアのサイバーナビとなります

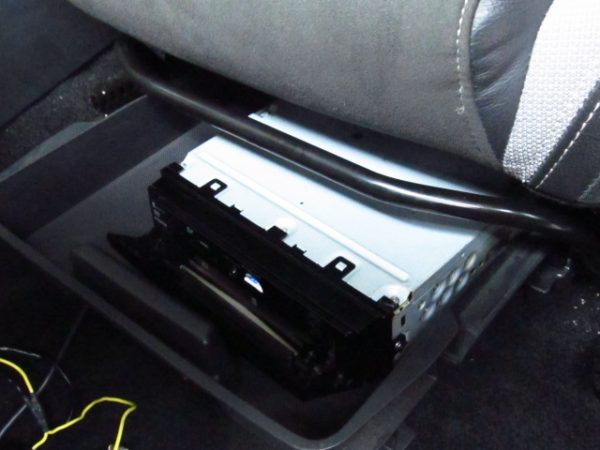

1DIN+1DINナビは別途オプションの延長ケーブルキットが必須となりますナビ本体部は座席下に設置となりました

完成です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

シトロエン C3 ポータブルナビ、バックカメラ、HID 出張取付

引き続きのご紹介はシトロエン C3 にポータブルナビ、バックカメラ、HIDの取り付けです


PND(ポータブルナビ)はカロッツェリアのAVIC-MRP700


バックカメラはND-BC7、接続する際に変換コードCD-VRM150が必要です


VICSアンテナはオプションのフィルムタイプAN-FL001を使用します


まずはバックカメラから開始します


カメラ線を引き込んだら、お客様のご要望でVICSアンテナをリアクオーターガラスに貼り付け



いよいよPNDの作業です、電源はもちろん裏取りです


パネルを加工して配線は極力内装内を這わせます





バックカメラ映像


最後に弊社でご用意したCar shop GLOW社製 HIDキットを装着して完了です



シトロエン DS5 フロントスピーカー交換

引き続きのご紹介はシトロエン DS5です、初の車種です、品川区まで出張して参りました


作業内容はフロントスピーカー交換とそれに伴いスピーカー線の引き直し、そして地デジチューナーを追加します

パネルを見ると今までのDS3とかに比べると分解が厄介そうで悩む予感がします


とりあえずドアパネルを分解して純正スピーカーを外します





新たに付けるのはKICKERのツイーターベッ隊の、セパレートタイプです

写真上に写っている木製のインナーバッフルは予め別のショップさんで通販で作成してもらったそうです


オーディオ周りを分解していきます


オーディオ裏のカプラーをカットして直接スピーカー線を引き回します





本来引き直しをするスピーカー線は純正の既存のジャバラホース内を通すのですがこのお車は車体へはコネクターで繋がっている為新規で配線を通せず・・・(結構このような仕組みの車種が有ります)

その為ウェザーストリップに挟み込み、新たに保護チューブを巻いてドア内に引き込みました、見栄えや水の侵入を考えると出来るだけ避けたいのですが、物理的に不可の為仕方ありません。





インナーバッフルはメールでスピーカーのサイズを伝えて作ってもらったそうですが、完璧ですね


ツイーターも交換いたします


固定はホットボンドでの固定となります


スピーカーが完了して、続いて地デジチューナーの施工です、TVアンテナとリモコン受光部をウインドウ部へ設置いたします



完成です

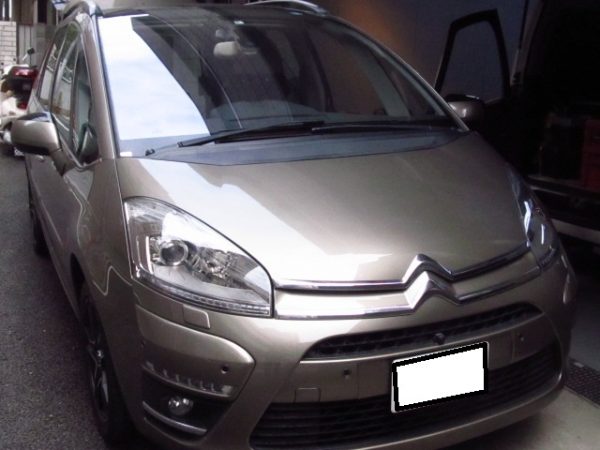

シトロエン C4ピカソ ポータブルナビ、バックカメラ取り付け

引き続きのご紹介はシトロエンC4 ピカソ にPND(ポータブルナビ)とバックカメラの取り付けです、葛飾区まで出張取り付けにお伺いいたしました



取り付ける商品はカロッツェリアのエアナビ『AVIC-MRP066』


取り付けに際しお客様のご希望で純正同梱の吸盤を使わずにスマートに取り付ける為に

BEAT SONIC社製の

『QG3』http://www.beatsonic.co.jp/accessories/qg.php

と『QBD18』http://www.beatsonic.co.jp/accessories/qbd18.php

の組み合わせで取り付けます


商品サイトには適合が有りますが適合表以外の車でも内装の構造によっては流用できます



まずは先にバックカメラ取り付けです『ND-BC7』


PND(ポータブルナビ)に接続する際にRCAからミニピンジャック形状に変換するための『CD-VRM150』を使用します


リアゲート内張りを外して配線の通り道を確保します


ジャバラホース内を通して室内へ



埋め込みは出来ないので貼り付けとなります


カメラ線が車両前方まで来たら純正オーディオ部を分解して、PNDの作業に掛かります


電源線、VICS線、ワンセグアンテナ線を極力内装内を這わしていきます


VICS線とワンセグアンテナ線は別売り社外品のエレワークス社製のダブルアンテナをお客様がご用意されましたのでこちらをウインドウ上部へ設置


オーディオ周りのパネルを一旦外してBEAT SONICステーをつける為の加工を致します


これらの商品は弊社からのアドバイスでご自身でご用意いただいたのですが


今回『L字ステー』の『QBD18』をお客様はご用意されましたがこれは首振り角度調整が出来るので便利なのですが赤の矢印の分余計に長さが増しナビが宙に浮いたようになってしまうのと、その分ブレが出やすい為、固定型の『QBD15』http://www.beatsonic.co.jp/accessories/qbd15.php

のほうが個人的には好きです


完成です


横からはこんな感じです、オーディオの蓋は閉じることはできません


配線も極力見えない様に引き込みました




シトロエン CITROEN C3 HID 取り付け

続いてのご紹介はシトロエンC3へHIDの取り付けとデイライト常時点灯加工の作業です

海老名市よりお越し頂きました


HIDキットは御馴染みCar shop GLOW製を弊社でご用意いたしました


念のためリレーハーネスを使用して取り付けます


バラストはステーを使って固定いたします



続いてデイライトの常時点灯の加工です、今までDS3では実績が有りましたがC3も同じお車と言う事で工程は同じでした。


完成です、デイライトもヘッドライトと同時に点灯しております


シトロエンC4 ピカソ サイドカメラ&フロントカメラ&後部座席モニター

引き続きのご紹介はシトロエンC4 ピカソです東京都文京区へ出張して参りました。


作業内容はサイドカメラ、フロントカメラ、後部座席用モニターの取り付けです


サイドカメラはデータシステム社製のSVC260 http://www.datasystem.co.jp/products/svc260/
フロントカメラはKENWOODのCMOS-320 http://www.kenwood.com/jp/products/car_audio/option/camera/cmos_320.html
これらをデータシステム社製のカメラ切替システム CSW-294http://www.datasystem.co.jp/products/csw294/ を使用してボタン一つで切り替えして取り付け済みのセルスターのAR-101LAにオプションの外部入力ケーブル『RO-106』を使用して入力いたします



まずはサイドカメラから開始です、C4ピカソでのサイドカメラは2台目ですのである程度は分解手順はわかりますが、時間が経つとやはり手間取りますね、国産車と違って分解手順は変わっています



ミラー自体を外さずに外側だけを分解するのでやりづらいです・・


爪が沢山あって大変です


20分くらいかけて漸く外れました



ドア内貼りも外して配線の通り道を確保いたします


ミラーのカバーにホールソーで穴あけして埋め込みます


表面からの写真です


問題は配線を室内側へ引き込む通り道ですがこれは既存のジャバラホースを通すことは物理的に不可ですのでAピラーに別途あるグロメットを利用します


フロントカメラ配線とサイドミラー配線を同時に引き込みますコルゲートチューブで保護してコーキング剤で防水処理を致します


データシステム社製の CSW294 を利用してカメラを切り替えます


これが本体となります

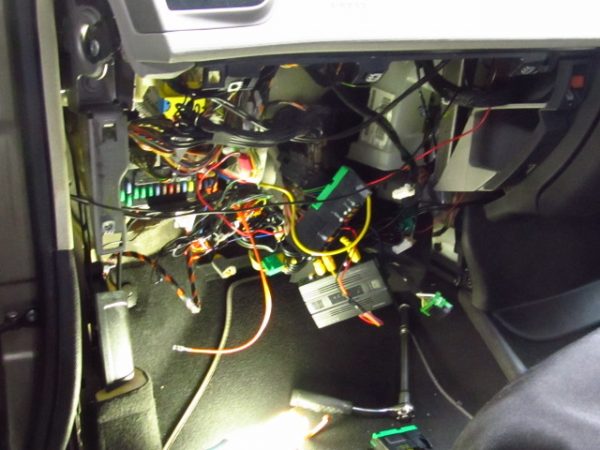

運転席側に配線を取りまわして既設のレーダーと接続します


カメラスイッチャーとCMOS320には切り替えスイッチがありますのでステアリング付近の空きスペースを活用して設置いたします



サイドカメラの組み付け後の写真です




フロントカメラの設置場所に迷いましたが実用性重視でナンバー上のこの位置に設置いたしました


フロントカメラ映像です


切り替えでサイドカメラ映像です


続いて既設のポータブルナビCN-GP600FVDからのワンセグ映像を出力をして新たに付ける後部モニターと接続いたします



ケーブルはカロッツェリアのCD-VRM150を流用します(ミニピンジャック形状ですのでメーカー問わず接続は可能です)


リアモニターはALPINE PKG-M700Cです




CITROEN(シトロエン) DS3 デイライト常時点灯加工

引き続きのご紹介はCITROEN (シトロエン) DS3です。

元々バンパー下部にあるデイライトが有るのですがライトオンをすると消えてしまう為常時ONにすると言うDS3オーナー様の間では定番の加工カスタムです。

東京都世田谷区への出張作業にお伺い致しました

CIT_DS3_daylight烏山 (1).JPG

初めの頃はバンパーを脱着してデイライトの配線を直接加工していたのですが、色々な情報が飛び交うようになりエンジンルームのジャンクションBOX内での加工で可能になりました

CIT_DS3_daylight烏山 (2).JPG

ヒューズBOXを間に挟みバイパスを致します

CIT_DS3_daylight烏山 (3).JPG

完成です、ライトONにしてもそのままデイライトは光り続けます

CIT_DS3_daylight烏山 (4).JPG

シトロエンC4 ポータブルナビ取付け

引き続きのご紹介はCITROEN (シトロエン) C4 2007年モデルにPND(ポータブルナビゲーション)の取り付けです

CIT_C4_PND (1).JPG

ディーラーオプションとして取り付けられた『CN-HDS915D』が壊れた為今回PNDとの交換する事になりました・・・オリジナルの取付け金具で取り付けられています

CIT_C4_PND (2).JPG

新規で付けるPNDはパナソニックゴリラの『CN-SP735VL』です

CIT_C4_PND (3).JPG

『CN-HDS915D』は構成部品が多数でむしろ外し作業のほうが大変です

CIT_C4_PND (4).JPG

これだけの配線、ケーブル類が出てきました、外しだけで1時間オーバーです

CIT_C4_PND (5).JPG

『CN-SP735VL』を取り付けるにあたり既設の金具を利用したいとの事で予めBEAT SONICの『Q-BAN kit』シリーズの『QG1』を御用意頂きましたhttp://www.beatsonic.co.jp/accessories/qg.php

これと既設ステーを穴あけ加工して組み合わせました

CIT_C4_PND (6).JPG

このような感じで上手く付きました

CIT_C4_PND (7).JPG

横から見るとこんな感じで配線も綺麗に引き込み出来ました

CIT_C4_PND (8).JPG

CITROEN DS4 ウーハー取り付け

こんにちは、本日のご紹介はCITROEN DS4にウーハー取り付けのご紹介です

川崎市多摩区まで出張取り付けにお伺いいたしました

CIT_DS4_woofer (1).jpg

取り付けるウーハーはカロッツェリアのTS-WX710A です

CIT_DS4_woofer (2).jpg

信号を取る為にオーディオ裏のスピーカー線から分岐させるわけですが、インパネを見ると・・・少々面倒そうなので

CIT_DS4_woofer (3).jpg

オーディオ裏からではなくスピーカーに向かっている線を割り出してそこから信号をもらうことにしました、まあどちらが大変か?は微妙ですが・・・

CIT_DS4_woofer (4).jpg

一度ドアパネルを外して配線色を確認、サイドからBピラー内を通りドア内に入るわけですが、配線色が分かればドアに入る前の部分で分岐すれば良い訳ですね!

CIT_DS4_woofer (5).jpg

バッ直配線、アンプコントロール電源を取り完了です

ウーハーは大きいのでトランク内に設置です

CIT_DS4_woofer (8).jpg

CITROEN C4 picasso (ピカソ) サイドカメラ取り付け

引き続きのご紹介もリピーター様からの御依頼ですO様より御連絡頂き、以前付けたPNDポータブルナビにサイドカメラを追加したいとの事で御相談です。世田谷区まで出張取り付けにお伺い致しました

CIT_C4picaso_sideCAM (1).JPG

このサイドミラーの下部に設置する訳ですが、輸入車のミラーの分解は結構大変です、かなり探りながらの分解です

CIT_C4picaso_sideCAM (2).JPG

コチラがサイドカメラです

CIT_C4picaso_sideCAM (3).JPG

ようやく、ミラーカバーを分解することが出来ましたが、国産車とは仕組みが全く違いますね、ミラーASSYを外さなくてもここまで出来ます

CIT_C4picaso_sideCAM (4).JPG

カバー下部にホールソーで穴を開けます

CIT_C4picaso_sideCAM (5).JPG

続いてドアパネルを取り外し配線の通り道を探します、結論から言いますとこの通り道もかなり大変です

CIT_C4picaso_sideCAM (6).JPG

最後に室内への通しですが、これまたジャバラはコネクターで車内と繋がっていますので通すことが出来ず・・・仕方なくコルゲートチューブを使い別ラインで通します

CIT_C4picaso_sideCAM (7).JPG

ようやく室内へ引き込みが出来ましたここまでで2時間は掛かりました

CIT_C4picaso_sideCAM (8).JPG

今回データシステム社のAVセレクターオートを使って以前付けたバックカメラと共存させててPNDに写しだします

仕組みは以下の通りです、今まではバックギアを入れるとバックカメラの電源が入り、バックの映像信号をキャッチするとPNDが反応してバックカメラ映像に切り替わる仕組みでした

その為AVセレクターにバック信号とサイドカメラ信号を入力して、バックカメラは今まで通り動作しますが、サイドカメラはACC連動のスイッチをつけて電源を入れると強制的にサイドカメラに切り替わると言う仕組みにしました。

CIT_C4picaso_sideCAM (9).JPG

CIT_C4picaso_sideCAM (10).JPG

コチラがスイッチです任意でスイッチを入れるとどんなときでもサイドカメラに変わります

CIT_C4picaso_sideCAM (11).JPG

サイドカメラ映像

CIT_C4picaso_sideCAM (12).JPG

バックカメラ映像です

CIT_C4picaso_sideCAM (13).JPG

最後にミラーにサイドカメラを埋め込んだ写真です

CIT_C4picaso_sideCAM (14).JPG
