最近のドライブレコーダーは高性能化し、追突事故も証拠に残せる前後2カメラ型や暗所でも鮮明に撮ることができるタイプ、駐車時も常に録画し車上荒らし対策にも有効な機種などバリエーションが豊かになりました。既存レコーダーからの取替・ナビゲーションとの連携も承ります。
Drive Recorder
最近のドライブレコーダーは高性能化し、追突事故も証拠に残せる前後2カメラ型や暗所でも鮮明に撮ることができるタイプ、駐車時も常に録画し車上荒らし対策にも有効な機種などバリエーションが豊かになりました。既存レコーダーからの取替・ナビゲーションとの連携も承ります。
AUDI A7 デジタルインナーミラー型ドライブレコーダー 綾瀬市 出張取付
今回のご紹介はいつも御ひいき頂いている神奈川県綾瀬市の『磨き屋プログレッシブ』様からの請負い作業のご依頼で出張取付にお伺いいたしました
お車は2世代目のアウディA7 (3AA-F2DLZS)へデジタルインナーミラー型ドライブレコーダーと通常の前後型ドライブレコーダーのダブル取付となります
まずはリア周りから開始します

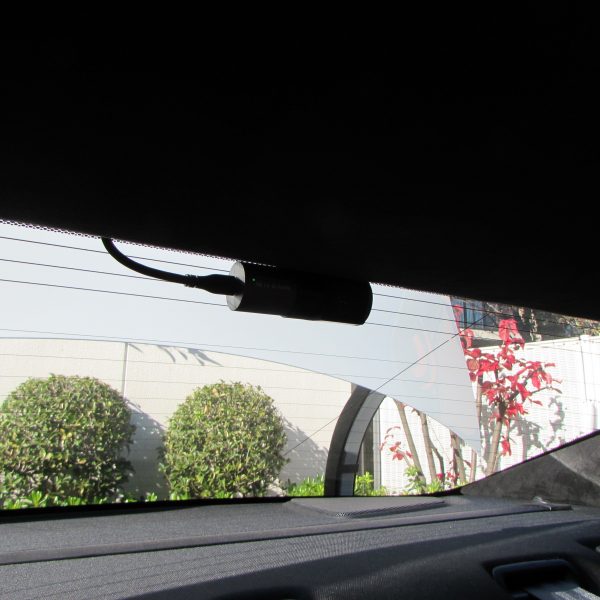

デジタルインナーミラー型ドライブレコーダーのリアカメラはリアゲートのリアウインドウ上部に設置

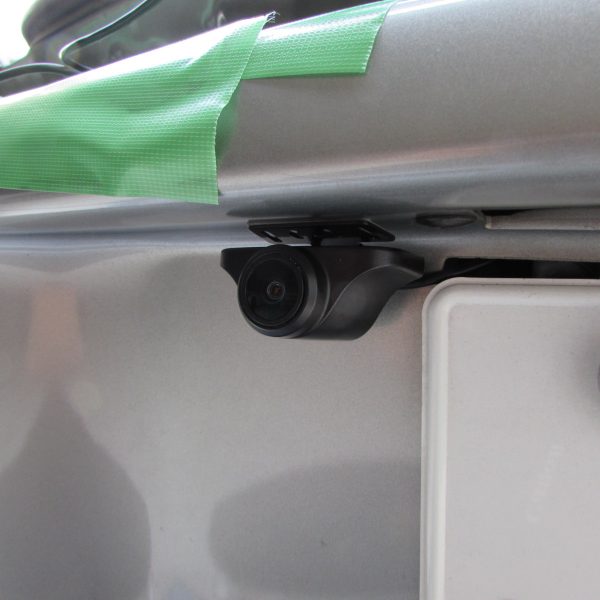

通常の前後型ドライブレコーダーのリアカメラは車両外側のナンバーポケットに設置

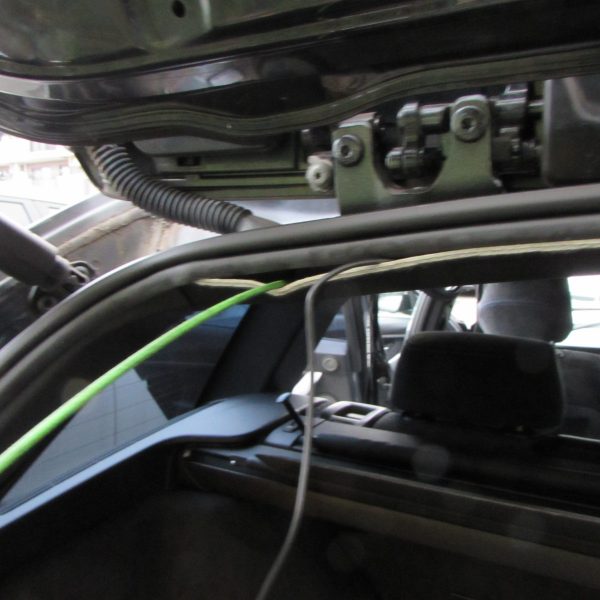

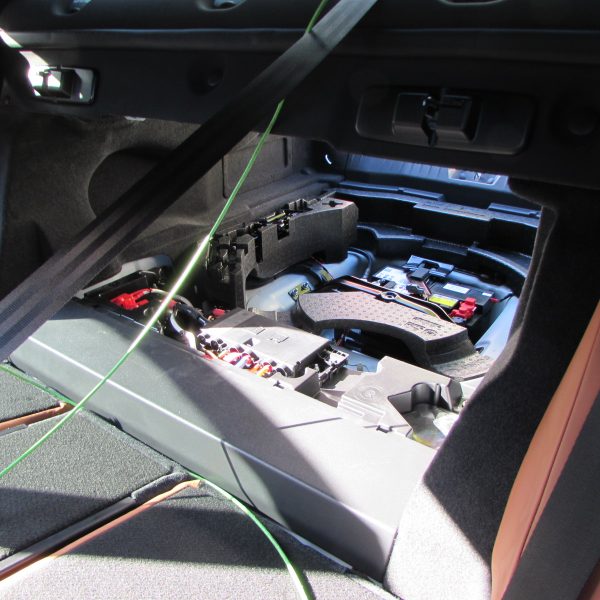

両配線を前方へ引き込みます、写真ではあっという間ですが特にアウディはどの車種も作業が厄介です
デジタルインナーミラー型ドライブレコーダーは純正差し替えタイプでオプションのアタッチメントに交換することで可能になります
ぶら下がっているのはデジタルインナーミラー型ドライブレコーダーのフロントカメラでエンドユーザー様のご意向で貼り付けはしません
前後型ドライブレコーダーのフロントカメラもご意向で貼り付けはせずにお渡しです

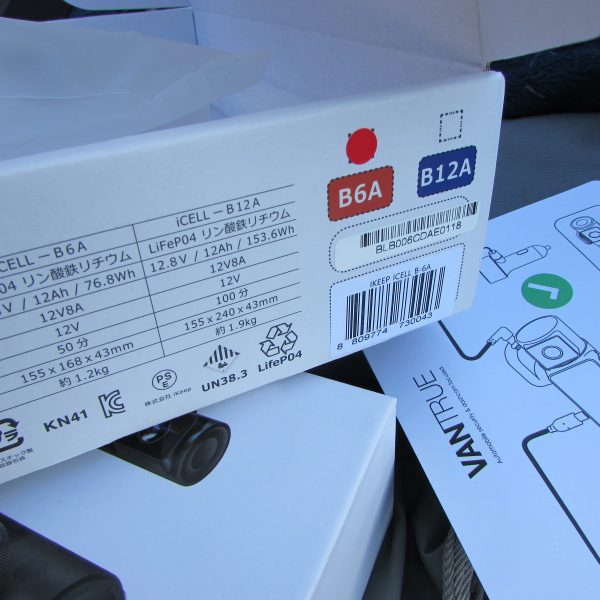

今回ユーザー様のご希望で別途Amazonで購入された商品でリモコンで駐車監視電源を任意でオンオフ出来る機器を取り付けしました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
FL4 シビック デジタルインナーミラー型ドライブレコーダー 綾瀬市 出張取付
今回のご紹介はFL4 シビックへデジタルインナーミラー型ドライブレコーダーの取付です、御ひいき頂いている綾瀬市の磨き屋プログレッシブ様からのご依頼で綾瀬市迄出張取付にお伺いいたしました
取り付ける商品はMAXWIN製のデジタルインナーミラー型ドライブレコーダーです
FL4 シビックは何台か実績がありますがリアゲートの構造が樹脂製のモナカ方法で作られている為リアゲート内の配線を通すのが非常に困難です難易度が高いです
試行錯誤しながらなんとか室内側へ引き回せました
室内へ引き込みが出来ればそれほどは大変ではありません、車両前方へ引き回します

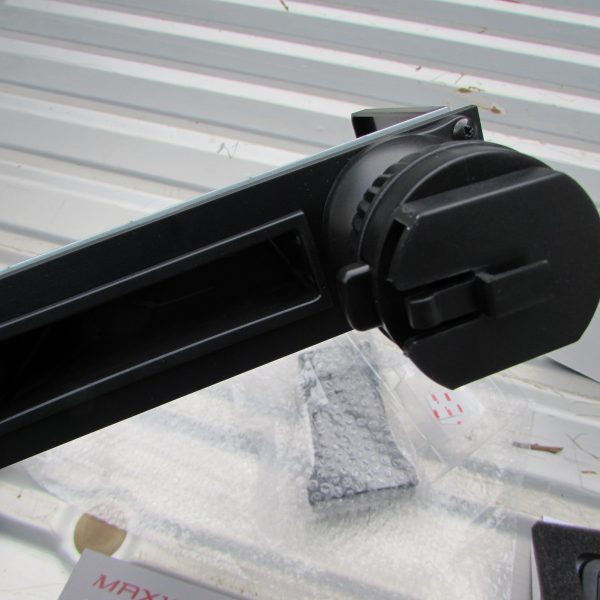

オプションパーツを使って純正ミラーと差し替えます
カバーを被せて配線はほとんど見えません
フロントカメラもさりげなく設置
GPSアンテナをダッシュボート脇に設置して完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
60系 プリウス デジタルインナーミラー型ドライブレコーダー 綾瀬市 出張取付
今回のご紹介は御ひいき頂いている神奈川県綾瀬市の磨き屋プログレッシブさんからのご依頼で60系プリウスへデジタルインナーミラー型ドライブレコーダーの取付で出張取付にお伺いいたしました
取り付ける商品はPORMIDO社製

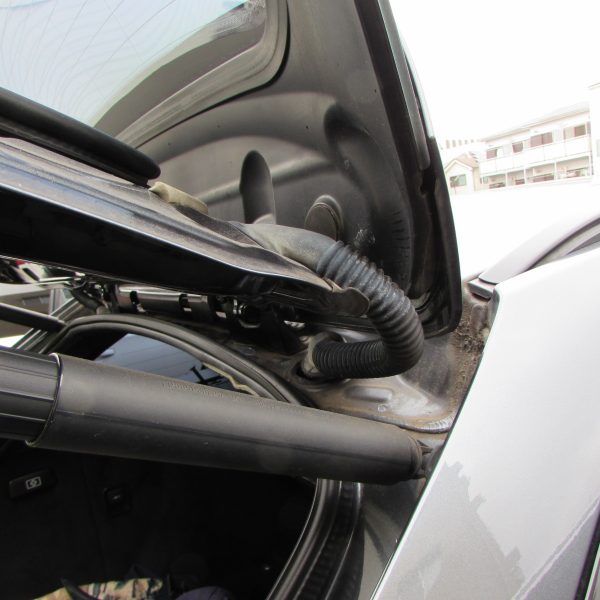

まずはリアゲート側のリアカメラから開始します蛇腹ホースを通して室内へ引き込み
ルーフライニングの隙間を通して前方へ
リアカメラ設置
フロントカメラは別体式です
なるべく視界の邪魔にならない位置を考えながら設置します
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
アルトピアーノ(タウンエースベースキャンピングカー)カーナビ、フリップダウンモニター他 狛江市 出張取付
本日のご紹介はアルトピアーノへの多数取付のご紹介です、このお車はタウンエースベースでキャンピングカーに仕立てたトヨタ純正の特別仕様車となります。https://www.toyota-mobility-kanagawa.jp/mobility_life/camper/camperaltopiano
丸の新車で納車したてのお車となります、東京都狛江市へ出張取付にお伺いいたしました
まずは内装の状況確認です予めお客様とはメールで確認済みですが室内の頭上への架装が無ければ取付物の配線は全て内装内に隠して施工が可能です。
一般的なキャンピングカーメーカー製の車両ですと頭上に架装が施されているのでほとんど隠せなくなる可能性が高いのでお気を付けください
取り付ける商品はカロッツェリア製でナビゲーションAVIC-RF720、バックカメラND-BC300、フロントセパレートスピーカーTS-F1540SⅡ、リアサテライトスピーカーTS-STC510、フリップダウンモニターはALPINE RSH10XS-L-S
デジタルインナーミラー型(ミラー被せ型ドライブレコーダー)大橋産業バルーチェⅡ No.5700
まずはバックカメラ、ミラー型ドライブレコーダーのリアカメラの施工から始めていきます
キャンピングカーメーカー程では有りませんがやはり内張を剥すとパネル内部には防音材は要所要所には施工されているのですね

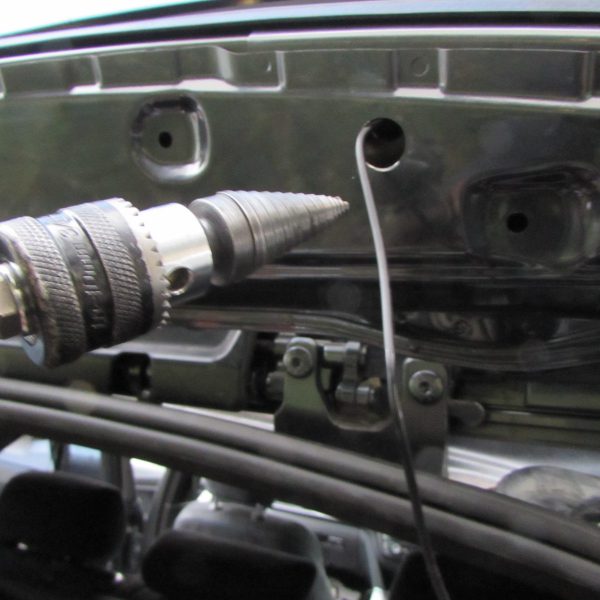

ドライブレコーダーのリアカメラはウインドウ上部に設置、配線を引き出すのにホールソーで穴を開けて引き出します
バックカメラはリアゲートガーニッシュに設置します
フリップダウンモニターは予めお客様とやり取りした段階で車種別取り付けキットが無いという事でワンオフ、オリジナルでの施工となります、十分に『梁』の位置を熟考した上で位置決めします
ルーフライニングをカットすると梁に埋め込みナットが有りましたのでこれを利用することにして厚み調整するためにコンパネ木材を取り付けます
試行錯誤して設置出来ました
メインケーブル、HDMIケーブルをナビ裏から引き回しベース木材にモニター本体のせっち完了です
大物が終わりましたら、こまごまとしたETCやらナビの地デジアンテナ、GPSアンテナ、マイクなどを施工します
同時にフロントセパレートスピーカーのツイーター部も設置
デジタルインナーミラー型ドライブレコーダーの配線も施工
ナビ裏まで全ての配線を集中させます
リアのサテライトスピーカーはラゲッジルームのルーフライニングを留めているクリップの一部にネジ穴が切られている穴が有りましたのでこちらに設置
こちらは単純な穴でネジ穴が有りませんでした
全て完了です
ナビはフローティングタイプなので手前に飛び出るように同梱の調整枠をかませての設置です
乱反射して少々見づらいですがデジタルインナーミラー型ドライブレコーダーも無事映っております
画面に写っているリアゲートについている後部ミラーは外して視界を確保しました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
ランドクルーザー60 ナビゲーション、バックカメラ、ドライブレコーダー 川崎市幸区 出張取付
本日のご紹介は60系ランドクルーザーとなります、1989年式 FJ62G 個人的に当時から好きな車です
作業内容はカーナビゲーション、バックカメラ、前後型ドライブレコーダー、ETC、レーダーと多数作業となります
リピーターのN様からのご依頼で川崎市幸区へ出張取付にお伺いいたしました
メーターパネルもカラーリングされていて非常いお洒落ですね
当時の車は今どきの車と違い内装に配線を隠すのがかなり困難ですがなるべく見栄え良く施工していきたいと思います
まずはリア周りから開始、バックカメラとドライブレコーダーのリアカメラを同時に進めていきます
これまた古い車は配線の通り道が無く厄介です
作業には関係ありませんが、ラゲッジルームの脇のふたを開けるとウォッシャータンクが有るのですが、『タンク』ではなくBAG、袋ですね何故この仕様になったのでしょうかね?
取り付ける商品はパナソニックストラーダ『CN-RE05D』
バックカメラは『CY-RC90KD』
ドライブレコーダーはコムテックの『ZDR-015』
緑のケーブルは配線通しのガイドですが配線を通す部分がここしかありません、ルーフライニングもビニール製?の布がウェザーストリップに巻き込むようになっている為施工はなかなか厄介です
ドライブレコーダーのリアカメラの配線は隠しようが無いので少しでも見栄えを良くするために部材を駆使します
何とか通りました
バックカメラの細かい作業写真を取り損ねましたがやはり配線の取り道は中々大変でした

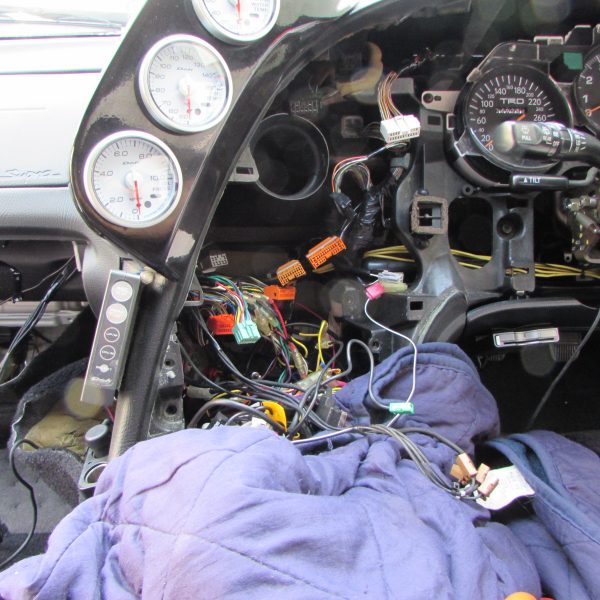

リア周りの配線がフロントに回ってきたらインパネ等の分解です古い車なので割れやすかったりと気を遣います
こちらはエンジンのメインCPUですナビに必要な『車速信号』の情報を調べる必要がありますが、ランクルは原動機つまりエンジンが多岐にわたる為CPUによって信号の位置が様々です

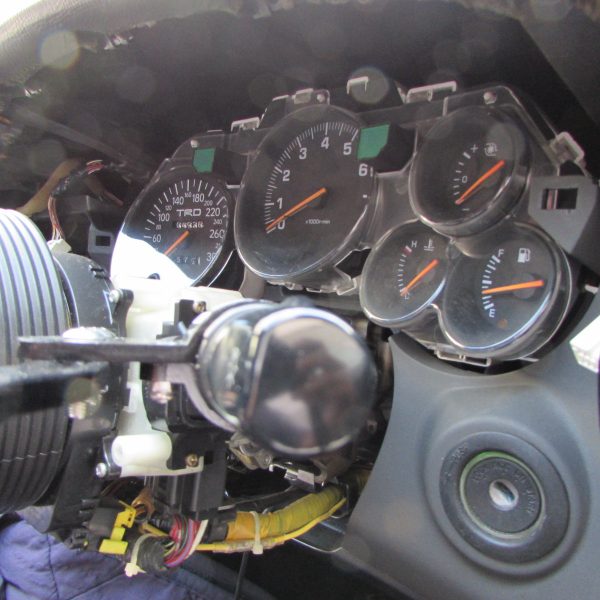

これまたメーターバラシなど気を遣いますねメーターフードが鉄板なんですよね
外したメーターです、スピードメーターはバイクの様にワイヤーで動いているところも時代を感じます
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
ボルボ XC90 前後型ドライブレコーダー 川崎区 出張取付
今回のご紹介はボルボXC90 2018年モデルに前後型ドライブレコーダー取付のご紹介です
川崎区にある国分モータース様からの請負作業の御依頼ですありがとうございます。
ユピテルのWDT500を取り付けます
まずはリアカメラからの施工を開始します
カメラ配線を室内へ通し前方へ這わせます
Aピラー沿いに這わせ、次は電源の確保です

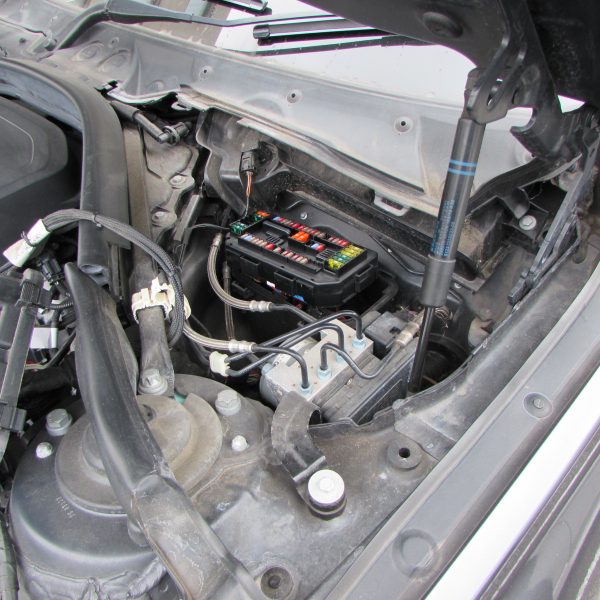

この作業は少し前の物となりますがこの時このモデルのXC90はお初の作業で電源の確保の場所がエンジンルームしか見つからず、バルクヘッド経由で室内に引き込みました、現在は室内でも電源が確保出来る事が確認できておりますのでここまでの作業は有りません
バルクヘッド経由での引き込みは車種によっては非常に厄介でXC90も大変でした
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
プジョー208 2021年モデル 前後型ドライブレコーダー 川崎市中原区 出張取付
今回のご紹介はプジョー208 2021年モデルです前後型ドライブレコーダーを取り付けに中原区内のご近所まで出張取付にお伺いいたしました
この写真では分かりづらいのですが(カメラの性能が悪い・・)このプジョーのブルーめちゃくちゃ好みです正式名称『ヴァーティゴブルー』と言うそうです
本題に進みますがまずは電源の確保、プジョーはどこかしらにオプションコネクターが有り、ディーラーで付けたと思われるETCの配線を辿ると見つかりました、ACCやB+などが備わっています
リアのカメラですが構造上配線をリアゲート内に通すことが出来ない為極力隠しながら這わします
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
XC90 前後型ドライブレコーダー、地デジ、オンダッシュモニター 狛江市 出張取付
今回のご紹介はリピーターのK様からのご依頼でボルボ XC90 2021年モデルに前後型ドライブレコーダー、レーダー
地デジチューナー、オンダッシュモニターの取付で東京都狛江市へ出張取付にお伺いいたしました
まずはドライブレコーダーの後部カメラからアプローチします
カメラ線をフロントに引き回したら電源の確保する為内装をばらします
フロントカメラは360度タイプです
続いて別日ですが地デジチューナーとオンダッシュモニターの設置です、そもそものご相談がモデルチェンジしたてでTVキャンセラーが存在しない為、走行中もTVを見るために別途地デジチューナーとオンダッシュモニターを設置するという事になりました、チューナーはAPLINEのTUE-T500、オンダッシュモニターはカロッツェリアのTVM-W710
助手席側のパネルに設置致します
リモコン受講部、地デジアンテナをAピラーに這わせていきます
音声の問題ですが元々車両に搭載されているBluetoothにリンクさせるため任意のBluetoothアダプターをご用意いただきました、地デジチューナーのRCA音声を3.5mmミニピンでBluetooth機器に入力してこのANKERの機器から車両に飛ばすという仕組みです
昔よく見たオンダッシュモニターの台座を使用します
取り付け部の幅に合わせてカットしました
Bluetoothも相性なども有るかもしれませんが無事音声も接続できました
配線は新車という事もありリセールバリューも考慮して丸見えで施工しました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
50系エスティマ MOPナビから社外ナビ化、フォグASSY交換等多数 世田谷区 出張取付
今回のご紹介は20年近く前からのリピーター様のS様から車両入替の為取り付けのご依頼ですいつもありがとうございます。世田谷区へ出張取付にお伺いいたしました。
車両は50系エスティマで定番のMOPナビから社外ナビ化、デジタルインナーミラー型ドライブレコーダー、フォグアッセンブリー交換&フルLED交換、ホーン交換等となります
既設でトヨタMOPナビ一般的には交換が出来ないと言われよそでは断られるそうです
しかも『スーパー』の付く『パノラミックスーパーライブサウンドシステム』なので余計に厄介です
このエスティマのオーディオシステムには色々なパターンが有るようで実は未だに把握できておりませんが
このダッシュボート中央にある幅10㎝位の台形のスピーカーグリルが有ると『スーパー』の付くシステムの可能性が
高いです
このドアにあるツイーター(厳密にはスコーカーだと思います)が有るタイプと無いタイプが有ります
純正のフリップダウンモニターが有る場合ナビ社外化の場合は再接続不可の為新規で社外化する必要がありますカロッツェリアのフリップダウンモニターがいわゆる『シンデレラフィット』でしてキット無でそのまま付いちゃいます
ただ今回S様はフリップダウンモニターの再使用は望まれておりませんでしたのでそのまま使わなくなります
純正カメラはフロント、サイド、リアと有ります、この写真は見ず辛いですが純正のサイドミラーカメラです
フロントグリルに埋め込まれているフロントカメラ紫外線焼けで白く濁っていますのでこちらは社外に交換となります
リアカメラは大丈夫の様です
アドバイスの基に予めご用意いただいたパーツ類です
まずはパネル類を全て外して純正ナビ本体を抜きます
続いて劣化したフロントカメラの入替作業に掛かります
カメラマウントは純正を加工して使いまわします
分かりづらいですが純正カメラを分解してケンウッドのカメラをマウントして設置
表から見た感じです
続いてセルスターのデジタルインナーミラー型ドライブレコーダーCS-1000SMの施工に掛かります
このデジタルインナーミラー型ドライブレコーダーはフロントカメラはオプションなのでGDO-38を別途ご用意
リアガラスにドライブレコーダーのリアカメラを設置
続いて純正のカメラをKENWOODのナビに映すためにデータシステム社製のマルチカメラスイッチャー『CSW298』+『MCA036T』を組み合わせて再接続していきます
https://www.datasystem.co.jp/products/c_adapter/index.html
純正のカメラ中枢ユニットの位置が助手席下の為データシステム社製の機器類もこちらに設置
TVアンテナやGPSアンテナ、マイクなどを設置して完了
純正バックカメラも無事映っております
増設したこち他のボタンでバックに関係なく任意で3カメラを映し出したり、バック時に3カメラを切り替えたりも可能です
こちらはサイドカメラです
フロントカメラの画角です
見づらいですがデジタルインナーミラー型ドライブレコーダー
デジタルインナーミラー型ドライブレコーダーのフロントカメラ
続いて車外の作業に掛かります、早速バンパー脱着致します
フォグのアッセンブリーごと交換してLED球に交換します
見づらいですがスモールランプ、ヘッドライトも全てLED化します、また一緒ホーンも交換しちゃいます
完成です終了時は暗くなりかけていました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
New DIFFENDER (ニューディフェンダー) 前後型ドライブレコーダー 綾瀬市 出張取付
引き続きのご紹介は、ごひいき頂いている綾瀬市の『磨き屋プログレッシブ』さんからのご依頼でNew DIFFENDER
(ニューディフェンダー)へ前後型ドライブレコーダーとレーダーの取付けで出張取付にお伺いいたしました。
Newディフェンダーは今回が初めての作業です、構えていましたが電源は意外と簡単に取得
内装の構造は複雑そうですね
ドライブレコーダーはコムテックのZDR035
レーダーはセルスターのAR-36LC
まずはドライブレコーダーの後部カメラから開始しますが、実車を見て構造を見るとガラスの取付の構造上リアゲートにはリアカメラの設置は不可能と判断しました

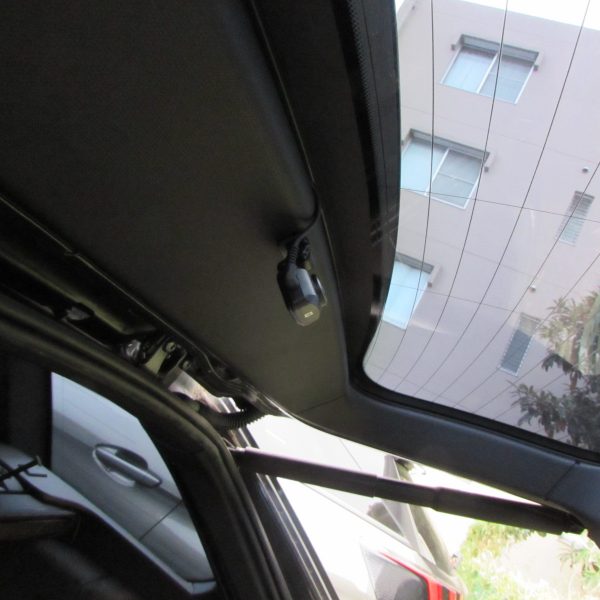

エンドユーザーさんにもご了承頂き、リア開口部の天井に設置することになりました
開いた時にやや邪魔ですが仕方ありません、後日ですが別件でNewディフェンダーからドラレコを『外す』案件が有りましたが、やはりその車もこの様に取り付けられていましたのでどの職人さんも不可と判断するようです。
前後の画角です
最後にレーダーを付けて完了です
