今回のご紹介はメルセデスベンツ S204（W204 ワゴン） Cクラスステーションワゴン２００８年モデルを車外カーナビ化で川崎市多摩区へ出張取付にお伺いいたしました
初めご相談頂いた際、取り付けキットも存在せず実績が無い為そもそも社外化可能なのか？事前に下見をさせて頂きました、純正オーディオの背面を見ると配線的には何とかなりそうでしたアンプは別体では無く一体式の様です
エアコンをコントロールするなどいわゆるマルチシステムでない場合はフェイスパネルが有れば最終的には何とかなるかもしれません、フェイスパネル金具は海外輸入製品が有りました
この施工当時は有りませんでしたが現在は以下の様なキットがある様ですhttps://av-interface.com/2022/08/29/%E3%80%90avc%E3%80%91%E3%83%99%E3%83%B3%E3%83%84c%E3%82%AF%E3%83%A9%E3%82%B9w204%E5%89%8D%E6%9C%9F%E7%94%A8-2din%E5%8F%96%E4%BB%98%E3%82%AD%E3%83%83%E3%83%88%E6%96%B0%E7%99%BA%E5%A3%B2%EF%BC%81/
社外ナビはKENWOODのフローティングタイプナビとなります、地デジアンテナ、GPSアンテナ、マイク等を施工
同時にドライブレコーダーも設置しました
完成です
但し取付完了後に１点だけ問題が有りました、ナビ上部あるポップアップ式の純正ナビのモニターですがこれが
開閉しなくなります、今回お客様はご納得していただけましたが、上記で紹介している取り付けキットの内容物に
ボタン移設キットなるものが含まれている様なので開閉が可能になるのだと思います
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はメルセデスベンツW212 Eクラスにフロントセパレートスピーカー取付のご紹介です、東京都小金井市 へ出張取付にお伺いいたしました
まずはドア内張を剥して純正スピーカーを外します
スピーカーはJBLのGTO 609Cとなります
お見積りの時点で承知しておりましたがクロスオーバーネットワークが比較的大きくドア側には設置が出来ない可能性が有りました、そうなるとクロスオーバーネットワークを室内側に設置せざるを得ない為、別途スピーカー線をご用意いただきドア側と室内側を行き来させなければなりません
あと専用のインナーバッフルは必須となりますのでご注意ください
まずはインナーバッフル取付
周りにご用意いただいた簡易的な防振材を施工
クロスオーバーネットワークはやはりドア側には設置が出来ないので室内側に設置
助手席側足元に埋め込みました
ウーハー部が完了
ツイーターは純正位置にホットボンド加工取付でうまく付きました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はメルセデスベンツ W219 CLSに純正ナビからアンドロイドナビへの取付作業です、東京都江東区へ出張取付にお伺いいたしました
こちらの純正ナビから差し替えます
こちらがアンドロイドナビとなります専用品の為外形的にはそのまま取付可能です
但し注意が必要で、今回お客様からは具体的にどのような商品を付けるのか？具体的な商品URLを送ってい頂き確認したところ(Amazon商品で現在はリンクが切れてしまっています）、本国仕様、日本で言えば並行輸入車にはそのまま付けられる仕様で電気的には正規ディーラー車にそのままでは取り付けが出来ません、これは経験がある職人さんであれば一目瞭然なのですが経験ない人、素人さんであれば尚の事気が付かないと思います
W219はベースがW211（Eクラス）と同じで前期モデルはナビの中枢やアンプなどがトランク内に設置されていますその為トランク内のアンプからバイパス配線作業が必要となる為別途に一般的なナビを付ける為の取り付けキットを購入していただく必要があります
お客さまには以下の物をご用意していただきましたhttps://amzn.asia/d/e3OJ0Fg
CANバスアダプターも同梱された物となります
こちらはリアの純正アンプからオーディオ裏まで這わす延長スピーカーケーブル、ラジオアンテナ延長コードとなります
こちらはCANバスアダプター
こちらはフェイスパネルとなりますが今回はパネル一体式のアンドロイドナビなので使用しません
こちらはアンドロイドナビについていたメイン電源カプラーです
上の写真のメイン電源カプラーの黒いカプラー部分はこのお車では使いようが無いのでカットして必要な部分だけにします
ラゲッジルーム左奥にある純正のアンプを取り外します、しかしこれを外すのは非常に大変で慣れていてもものすごく時間が掛かります
この裏に取り付けられていました、アンプに挿しこまれていたコネクターと取り付けキットの延長ケーブルを接続して室内オーディオコンソール内に引き回します
オーディオコンソールまでたどり着きました
アンドロイドナビのGPSアンテナやマイクなどを施工していきます
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はメルセデス Eクラスクーペ C207へ両サイドカメラ＆フロントカメラの取付です
リピーターのK様からのご依頼で横浜市泉区へ出張取付にお伺いいたしました
中華無名製のカメラとモニターのセットだそうです、お客様ご自身で取り付けようと覆われたそうですが難易度が高くご相談頂きました
まずはフロントカメラから開始です
純正のハーネスに沿って室内へ引き込みます
今回ピンボケばかりの写真ですみません💦
続いてサイドカメラですミラー ASSYを外して取り付ける部分の見極めを致します
ミラー自体の分解は難易度非常に高いです
カメラは開閉の軸部に設置することになりました
カメラの配線をドア内から蛇腹ホースを介して室内へ引き込みます
左右同じ作業です
完成です判り辛いかもしれませんが画面が3分割で上部がフロントカメラ、下部が更に２分割で左右カメラとなります
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

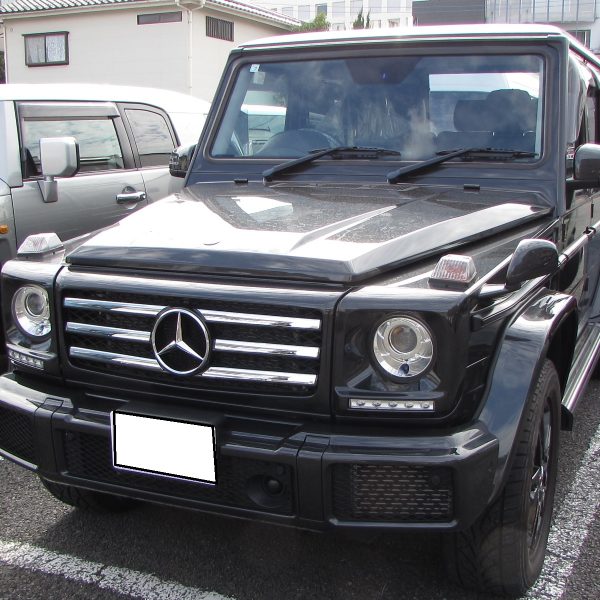

今回のご紹介は御ひいき頂いているガリバー武蔵小杉店様からのご依頼でW463 メルセデス Gクラスへ前後型ドライブレコーダーの取付です川崎市中原区内への出張取付にお伺いいたしました

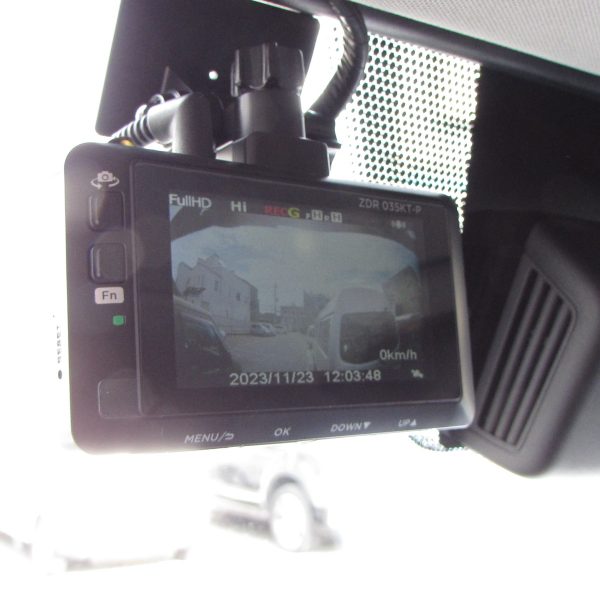

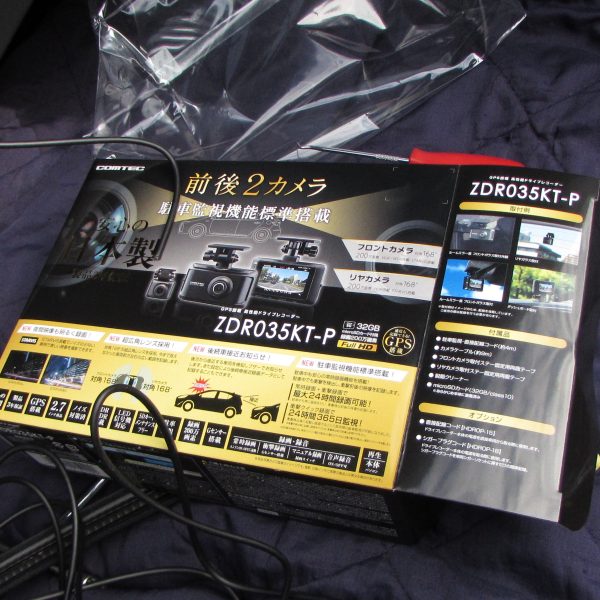

取り付ける商品はコムテック社のZDR035KT-P

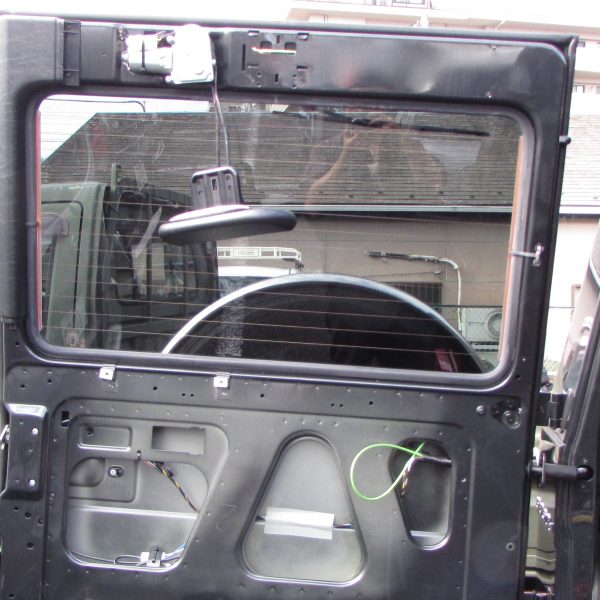

まずはリアから開始ですが構造が厄介でかなり苦労致しました

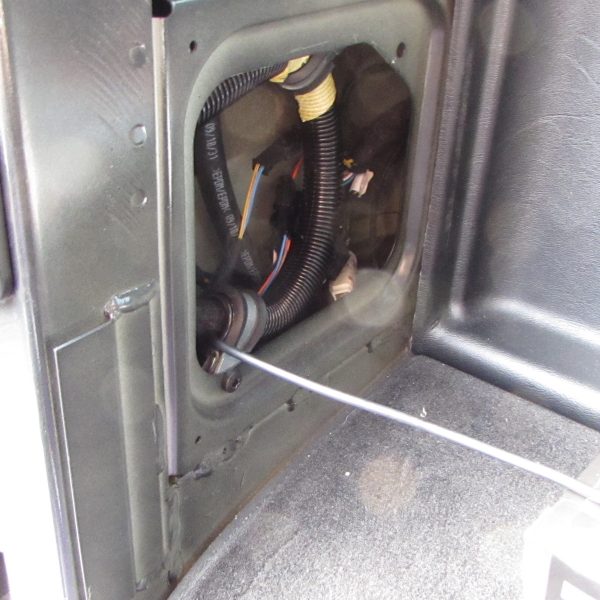

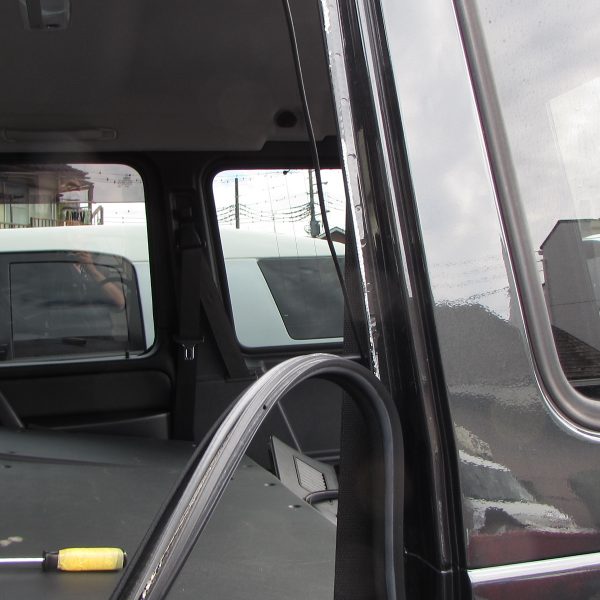

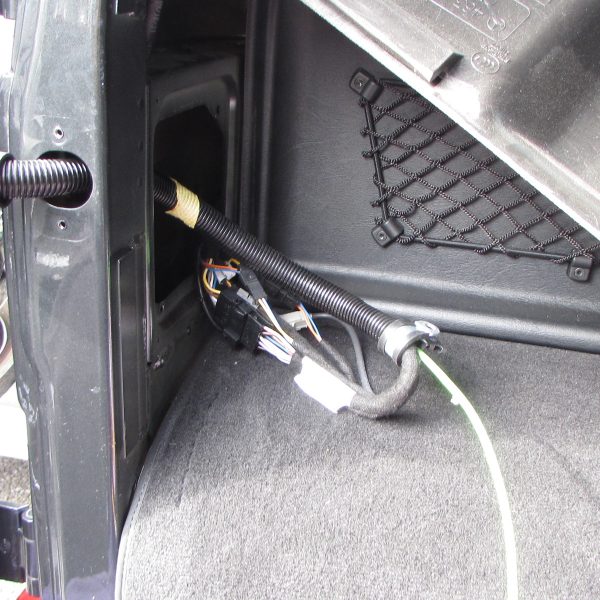

この蛇腹ホースが狭すぎてケーブルがどう頑張っても通りません

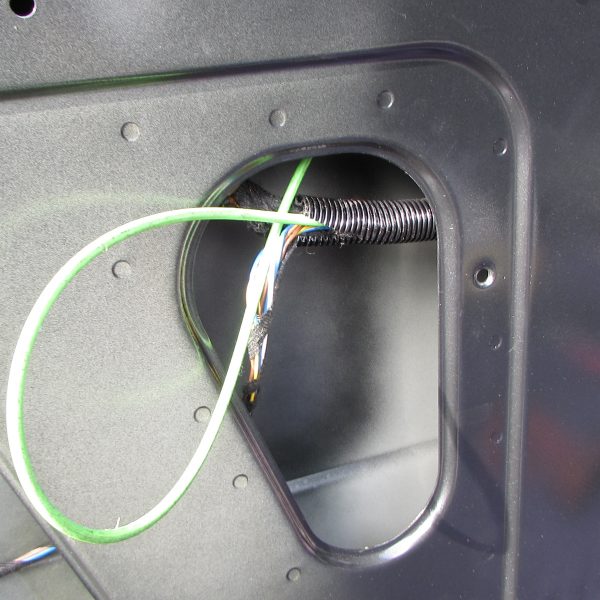

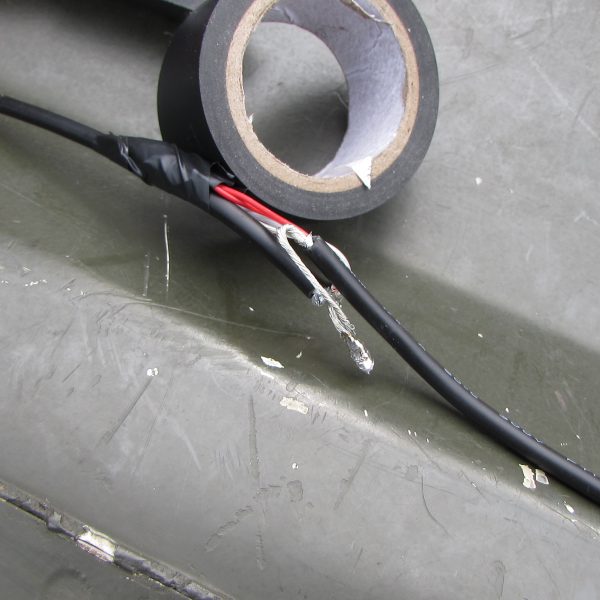

苦肉の策ですがL字になっているコネクター部を一度カットして通すことにしました、それでも通すのが大変でした
漸く通ったところでケーブルを室内前方へ引き回します
電源を取得
完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

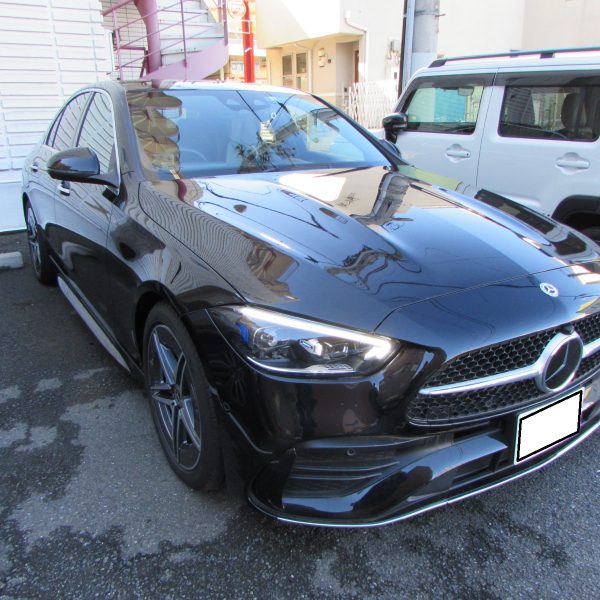

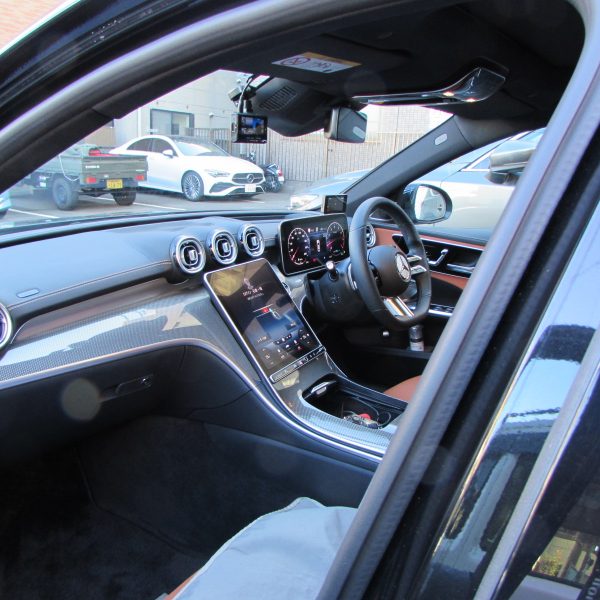

今回のご紹介はCクラス W206 となりますリピーターのI様からのご依頼で横須賀市まで出張取付にお伺いいたしました

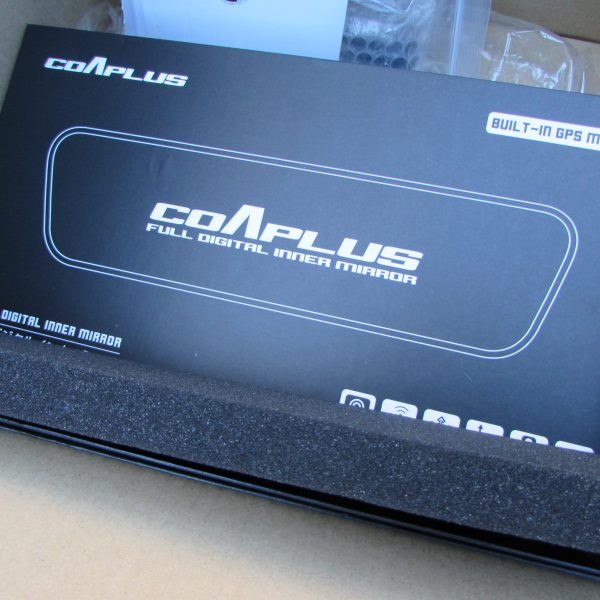

商品はCOAPLUSと言うメーカーのデジタルインナーミラー型ドライブレコーダーです
既設でドライブレコーダーが付いていますがこれは弊社で以前付けたものです、今回入替えでは無く増設と言う形になります

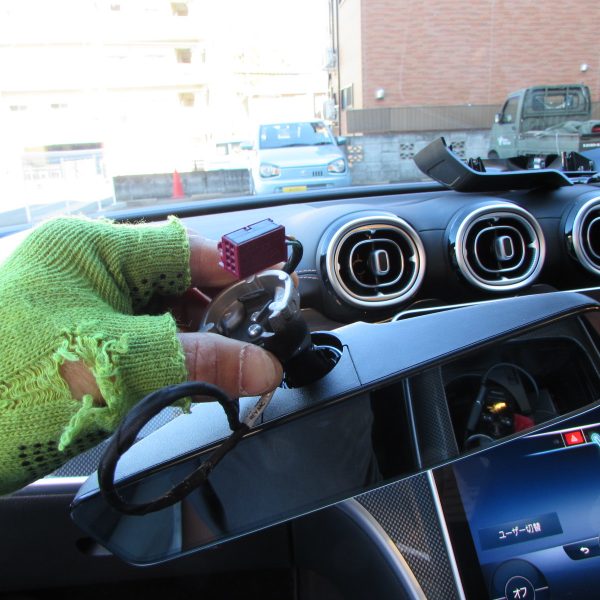

今回のデジタルインナーミラー型ドライブレコーダーは純正のミラーと脚ごと差し替えるタイプです

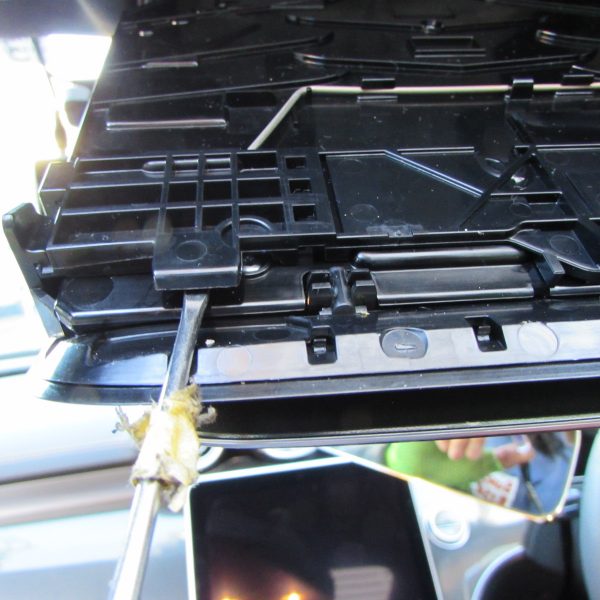

今回純正ミラーを外すのに手間取ったのがルームランプASSYの脱着です、ネット検索しても参考資料が無くかなり手探りしながらの作業でした
外してみれば、なんてことは無いのですが情報が無いままの脱着は破損や傷をつけてしまう懸念が有る為厄介です

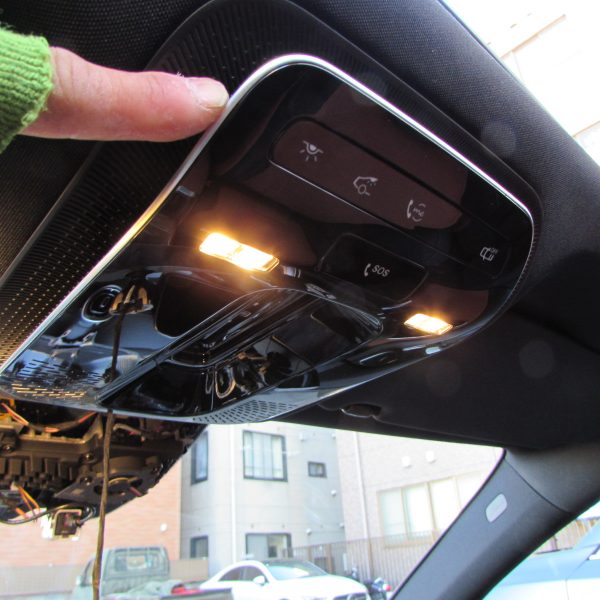

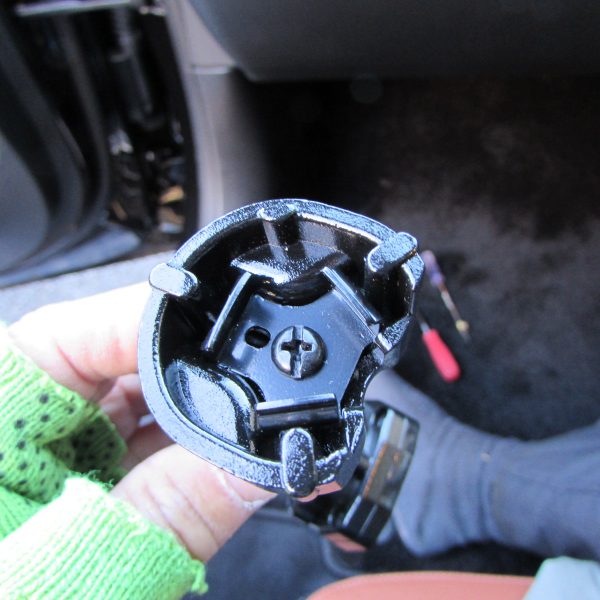

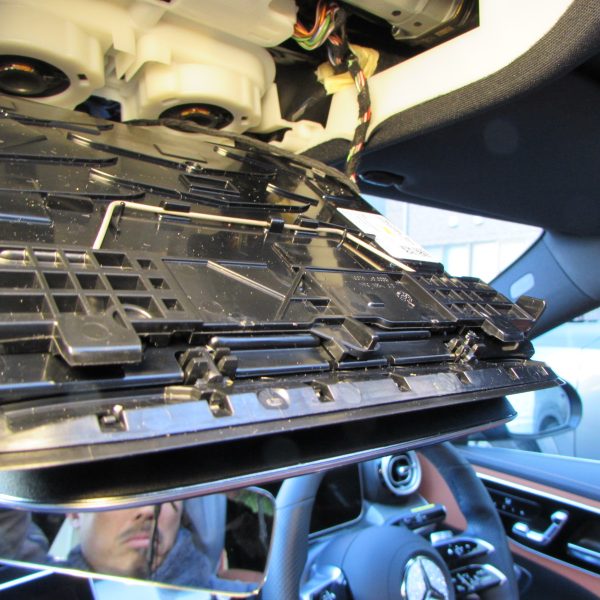

備忘録写真です、お困りの方の参考になればと思います、この針金を押し込むと落ちてきます

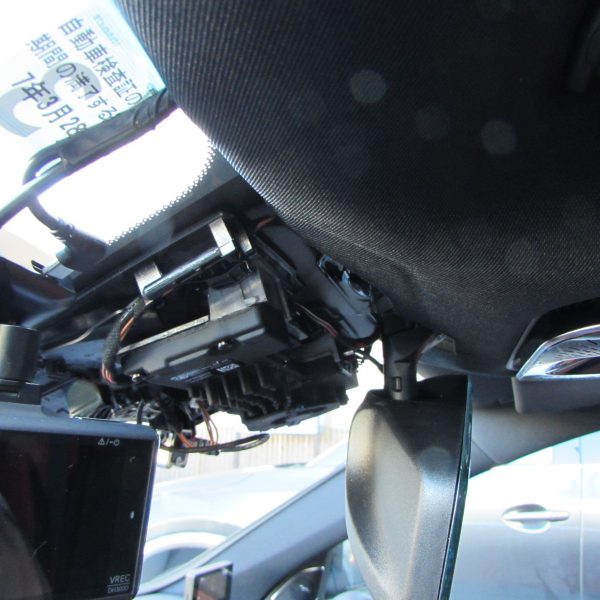

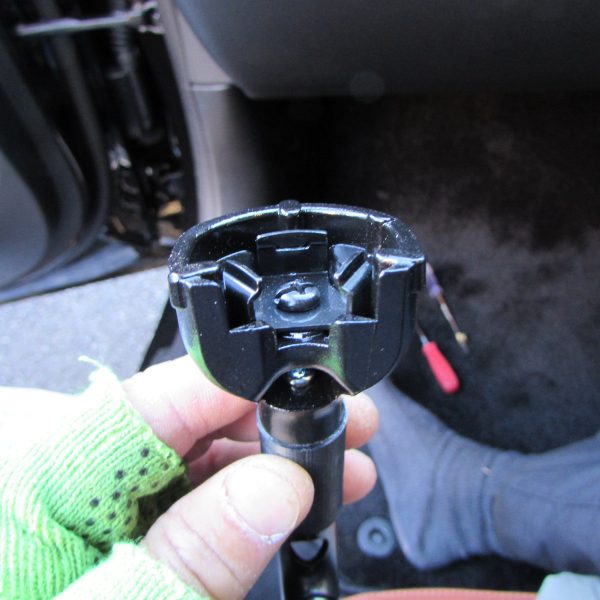

漸く純正ミラーが外れました、これを外す事で特にエラーなどは出ませんでした

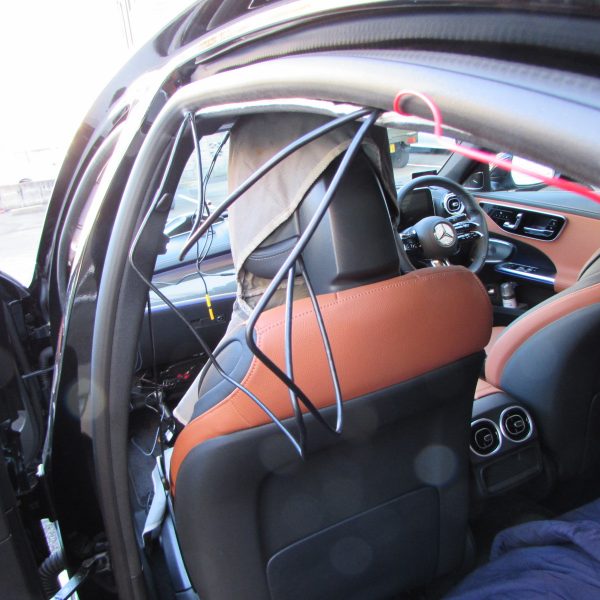

リアカメラ線とデジタルインナーミラーの配線を合流させます
リアの既設カメラの横に今回のリアカメラ設置を設置致します

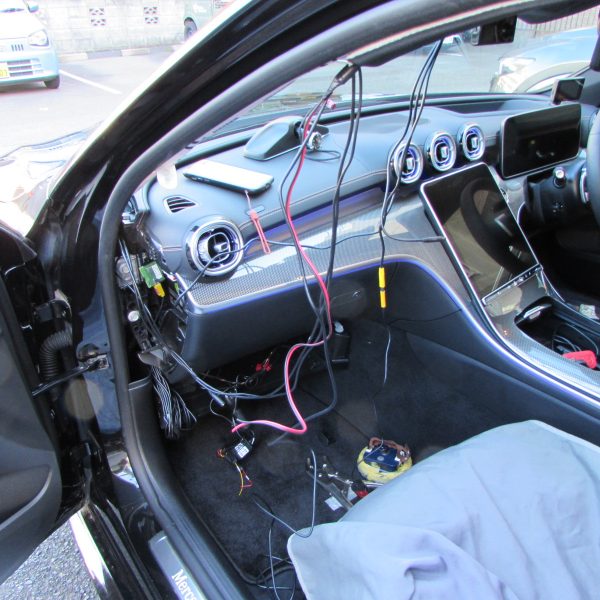

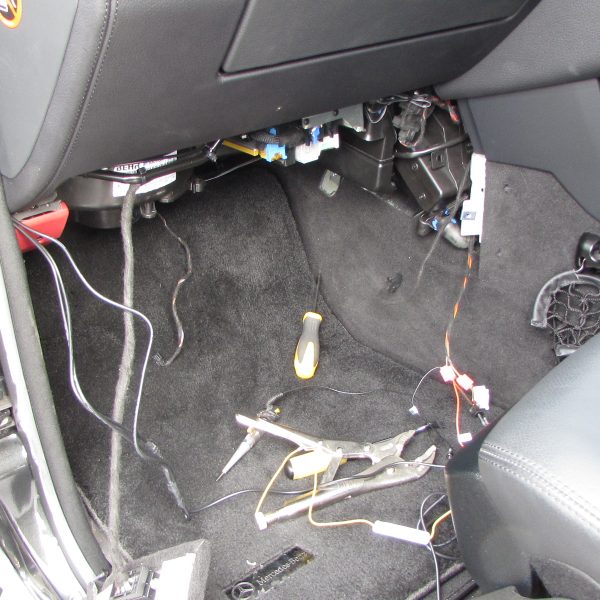

電源は助手席足元のヒューズボックスから

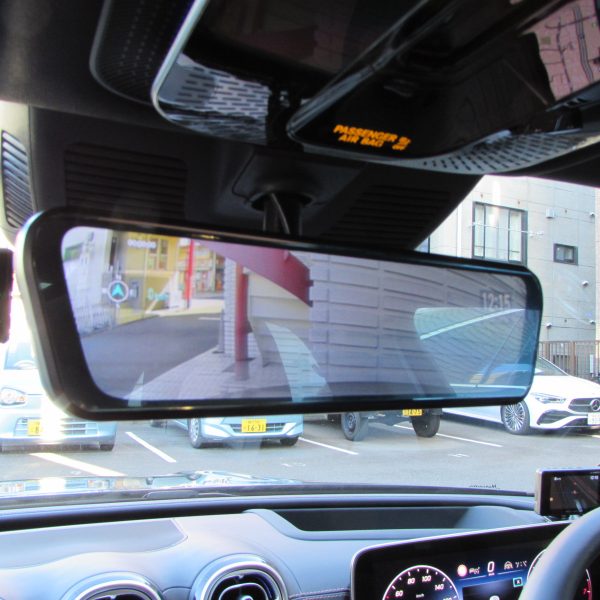

完成です

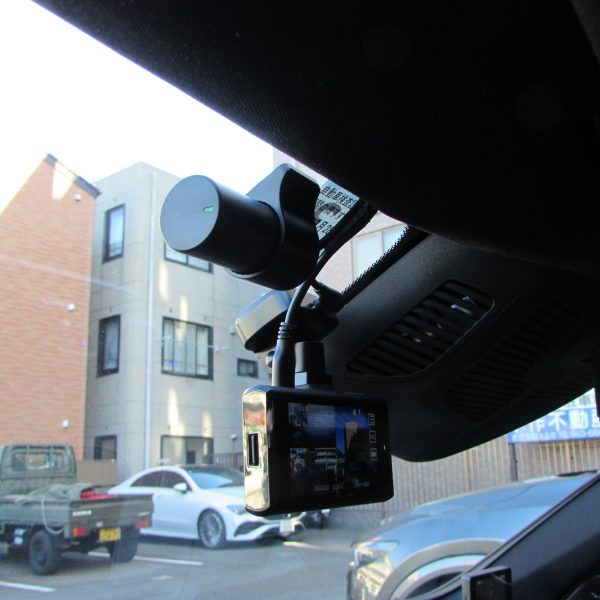

こちらは別体式のフロントカメラ

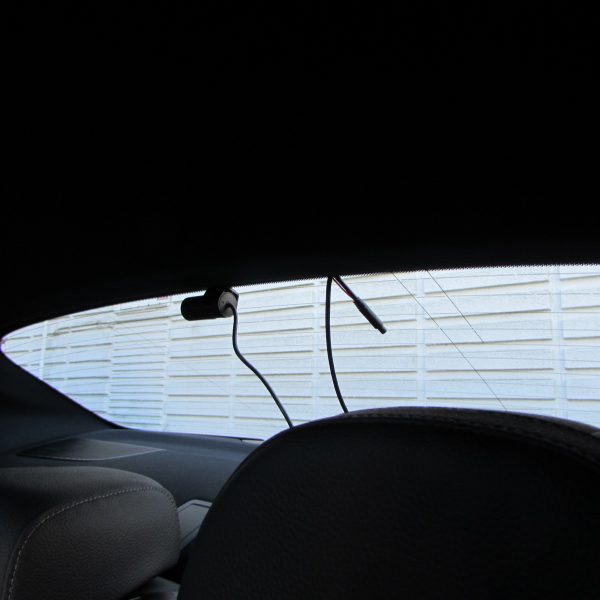

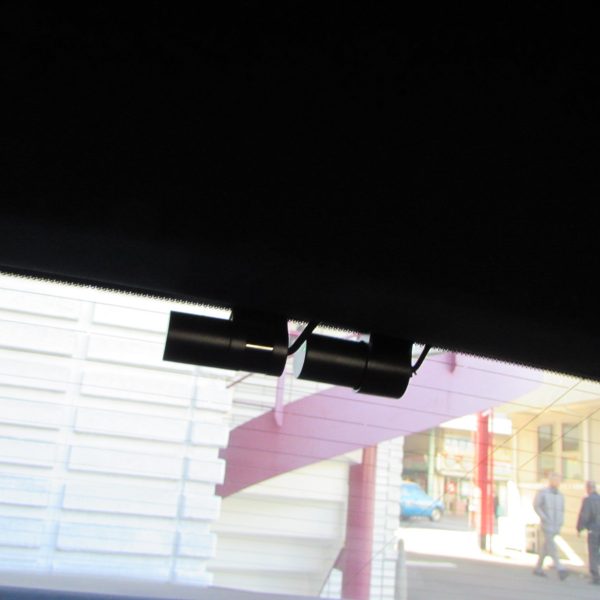

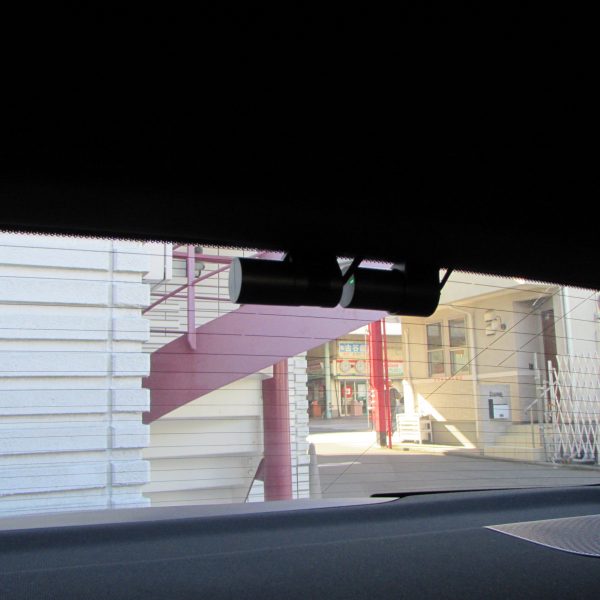

リアは横並びです
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はメルセデス CLS C257型へフロントドライブレコーダー取付のご紹介ですご近所中原区内へ出張取付となります
インパネは最新ですね
取り付けるのはコムテック社のCB-R02

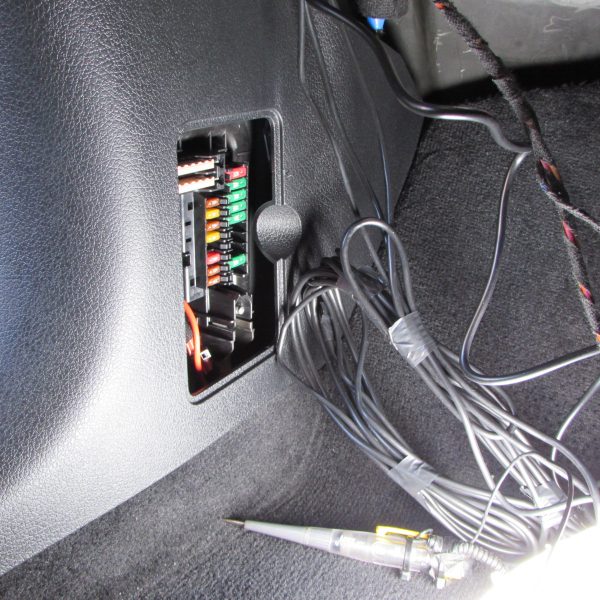

ACC電源は室内からは取れませんでした、ラゲッジルーム内のヒューズBOXから引き回します
電源線が室内フロントへ来ましたら本作業で配線を引き回します
完成となります
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はメルセデスベンツ Gクラス(ゲレンデヴァーゲン) G63の作業となります、横浜市青葉区へ出張取付にお伺いいたしました
取り付ける商品は流行りのアンドロイドナビとなります
最近この手の純正差し替えのアンドロイドナビの案件のご相談を頂きますが
この手の商品は往々にして説明書が無く『プロなら何とかなるでしょう？』的な物ばかりです
その為お客様には出来る限りで取り付け努力はしますが、うまく動作しないリスクが有ることを事前にお伝えしてそれでも工賃は掛かってしまう旨をご理解いただいた上でお話を進めさせて頂いております。
ほぼ100％に近い確率でスムースに取付けできたことは無く接続が不明、設定が不明です。例えばいくら設定を探しても純正バックカメラが映らなくお客様には納得していただきその状態でお渡し後、
その後にご連絡を頂きお客様が中国の販売者と連絡を取るとパスワードを入れる設定モードが有るそうでそれにアクセスするとカメラ設定にたどり着くそうですが当然説明書も無いので分かるはずもなく・・・中華無名製困ったもんです
今回も早々に問題発生です、純正のモニターと差し替えますがそもそも取り付け部の位置が全然合わない…
取り付けビス部を無理やり穴あけ加工等を施して何とか取付しました
電源カプラーなどもとりあえず形の合うものは全て接続、他は意味不明で余ってしまうカプラーもあります
GPSアンテナやWiFiアンテナなどをウインドウ部へ設置
純正の映像を司るケーブルもなかなり迷いながらの施工でした
かなり模索しながらなんとか完成でした、設定も分かる範囲での部分のみでお渡しでした
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はメルセデス GLA45S＋ 2023年モデル H247のご紹介です
リピーターのS様からのご相談でDVDデッキを後付けしたいとの事でAVインターフェース使用しての取付をアドバイスさせて頂きました。横浜市港北区への出張取付にお伺いいたしました
まずは同時にご依頼頂いたデジタルインナーミラー型ドライブレコーダーPORMIDOの施工を開始いたします
駐車監視用にi CELL社製の外部バッテリーも設置致します
リアゲートをバラしてデジタルインナーミラー型ドライブレコーダーのリアカメラを設置
リアカメラ配線を前方へ引き回しフロントカメラ設置
メイン作業のDVDデッキを設置します廃盤ですが運よく入手で来たそうでカロッツェリアのXDV-P70です
新旧問わず多くの輸入車は外部入力する機能がそもそもない為安易に後付けでDVDや地デジチューナーを付ける事は出来ませんそこで必要になるのがAVインターフェースとなります
当方では販売は行っていない為、購入及び正確な適合はこの手の商品を網羅している目黒のTRIPOD社さんをご紹介させて頂いております
https://www.3pod.co.jp/
AVインターフェースは『BENZ/TYPE-RX5H』https://item.rakuten.co.jp/carkichi/benz-type-rx5h/
AVインターフェースは映像のみを割り込ませるものなので音声は別途となります、DVDのRCA出力をUSB-Cへ変換して車両AUXへ入力するための『FAU-01』https://item.rakuten.co.jp/3pod/fau01/
このシステムでは映像と音声にタイムラグが出るそうでそれを補正する機器『AT-VDM1CA』https://item.rakuten.co.jp/3pod/at-vdm1c/?s-id=pc_shop_recommend&rtg=0f7c4eb1d54d40ced98d89fe5e589397
AVインターフェース経由で入力されたDVDは走行中はそのまま問題なく拝聴可能なのですが純正の地デジはTVキャンセラーを別途付けなければなりませんので『TP-HTV』を同時施工しますhttps://item.rakuten.co.jp/3pod/tv3-h01/
内装をバラして電源の確保、AVインターフェースの接続先を探りますAVインターフェースの取付先が説明書では分かりづらくかなり時間を要しました運転席足元上部でした
TVキャンセラーも同じ場所での施工です
電源は助手席足元から
先程ご紹介のFAU-01をセンターコンソール内にあるUSBポートへ接続するために隠し配線致します
AVインターフェースのとDVDデッキの間にAT-VDM1CAを挟み込みます
DVDデッキは助手席足元のアンダーパネルに金具で設置
完成です
DVDリモコン受講部はルームランプパネルにさりげなく設置
無事DVD映像が映りました
デジタルインナーミラーも無事映っております
同時施工したレーダーLS2100も完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はW169 Aクラスにアンドロイドナビの取付のご紹介です、東京都江戸川区へ出張取付にお伺いいたしました。
最近この手の純正差し替えのアンドロイドナビの案件のご相談を頂きますが
この手の商品は往々にして説明書が無く『プロなら何とかなるでしょう？』的な物ばかりです
その為お客様には出来る限りで取り付けはしますが、うまく動作しない場合のリスク、工賃は掛かってしまう旨をご理解いただいた上でお話を進めさせて頂いております
まずは純正ナビ本体を抜きます
アンドロイドナビは基本的にはシンプルで純正と差し替えとなりますが、アンテナ類の施工は必要になります
CDやDVDの再生はもう必要ない時代ですね、厚みは5～6㎝と薄く、言わばタブレットを埋め込む様なものです
バックカメラも同時に設置
オプションのワンセグチューナーも設置しました
ワンセグアンテナですが受信感度は…あまり期待できないと思います
完成です、しかしやはり懸念していたことが・・・バックカメラの設定画面が分からない、どこを探しても無い、それとも配線の方法が違う？？
結局お客様には納得していただきこのまま引き渡ししましたが、その後にご連絡を頂きお客様が中国の販売者と連絡を取るとパスワードを入れる設定モードが有るそうでそれにアクセスするとカメラ設定にたどり着くそうですが
当然説明書も無いので分かるはずもなく・・・中華製のこの手の商品は気が進みません
