引き続きのご紹介はT31 エクストレイルにウインカミラーカバーの取り付けで横浜市神奈川区へ出張して参りました
AVESTと言うメーカーさんのウインカミラーカバーキットの様です割としっかりした商品です
ドア内張りを外してミラーASSYを外します
カバーを交換するのでバラバラにしなければならずこれが大変です、車によって異なりますから慎重な作業となります
今回ウインカー、デイライト、ウェルカムランプの3種の配線を室内から引き込みます
それぞれの配線を探し出すのは地道な割り出し作業です
デイライト
ウインカー
ウェルカムランプです
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はJ31 ティアナの作業です、取り付け内容はDVD、地デジチューナー、埋め込み型ヘッドレストモニターとなります。
茨城県水戸市へ出張で取り付けにお伺いいたしました。
その他の補足的なパーツは当方でお調べをしてアドバイスをさせて頂きます
ヘッドレストモニターは中華製の埋め込み型ですこの手の中華製モニター類をつける際は必ずお伝えしておりますが折角つけた地デジに干渉してワンセグ化してしまったり、最悪のケースではナビGPSに干渉して自社位置が狂う事もありますのでご了承ください
地デジチューナー、DVDデッキも中華製のメーカー不明品となります
まずはヘッドレストモニターから開始ですシートバックを脱着して配線をシート内に這わせます
データシステム社の適合によると外部入力コードの接続先はトランク内となりますので引き回しが必要となります
適合型番はVHI-N11が必要になります
今回地デジチューナーのTVアンテナをリアウインドウに施工ご希望です
地デジチューナー映像分配器はシート下に纏めて設置
外部入力のメディアを視聴するにも走行中のTV解除は必要となりますので同時に施工します
DVDはグローブBOX内に設置
完成ですDVD映像
地デジ映像です
地デジやナビGPSへの干渉は今回内容です良かったです
カーナビ、ドラレコなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はリピーターのK様からのご依頼でM35ステージアの加工ヘッドライトASSY交換と同時にHID取り付けです、お隣の川崎市高津区へ出張取付にお伺いいたしました
中がブラック塗装されていたり、イカリング等加工が施されています
同時にHIDも組み込みますが配線の組み換えも必要でした
バラストはステーでしっかり固定
リレーが有りますのでバッテリーから直電をもらいます
完成です！
引き続きのご紹介はR32 GT-Rにキーレス（リモコンドアロック）の取り付けです、横浜市青葉区へ出張取付にお伺いいたしました
キットはお客様ご自身でご用意されたものでメーカー不明です
R32はたくさん施工していますので大体手順はお決まりコースです
ドアロックアクチュエーターを金具を使って取り付けます
配線は既存の配線とは別にコルゲートチューブにて引き込みます
完成です
カーナビ、カーオーディオなど車の電気製品全般の商品持込、出張取り付けは是非サンライズガレージにご相談ください、東京、神奈川、埼玉、千葉他関東近県どこでも出張取り付け致します。
本日のご紹介はY50 FUGAへヘッドレストモニター取り付けです、川崎市多摩区へ出張取付にお伺いいたしました
埋め込み型のヘッドレストモニター2基の取り付けとなります
必要な部品はまずデータシステム社製ビデオ出力ケーブル『VHO-N25』https://www.datasystem.co.jp/products/vharness/index.html
RCAケーブル3本、映像分配器です
VHO-N25はトランクルームの上部内に収まっている純正チューナーに差し込み室内に引き込みます
リアシートを脱着しての作業ですので手間が掛かります
映像分配器を介して左右ヘッドレストモニターへ電源と共に引き回します
完成です
引き続きのご紹介は、26年式 E52エルグランドです、社外テールランプへの交換、LEDリフレクター、シフトゲージイルミネーション取り付け他多数のご依頼です、埼玉県川口市へ出張取り付けにお伺いいたしました
まずはテールランプ交換から開始です、リアゲート側とボディ側全てを交換します
内装を外してアプローチします
同時にリアリフレクターのLED化も進めますのでイルミ電源を分岐して引き回します
完成ですリアゲート側が４灯化になりました
見づらいですがイルミ連動で点灯します（ブレーキ連動にはなりません）
続いてシフトゲージにLEDパネルキットを組み付けます
色々とアイデア商品が有るものなんですね、こういった商品はお客様から依頼を受けて初めて知ることがほとんどです
色味がかなり綺麗ですね
こちらも便利品です多分コレだと思いますがhttps://item.rakuten.co.jp/e-kurumalife/wi09/
八ザードスイッチ自体がハザードと連動で点滅するユニットです、あまり気にしてなかったんですが元々連動するものだと思っていました
引き続きのご紹介はE51 エルグランドにフリップダウンモニターと地デジチューナーの取り付けで東京都世田谷区へ出張取り付けにお伺い致しました
取り付ける商品はパイオニア カロッツェリアのフリップダウンモニター『TVM-FW1000』、地デジチューナーはUniden社のDTM430RHです、ちなみにこの地デジチューナー良く見るとカロッツェリアの地デジチューナーGEX-909DTV とのOEM商品の様な気がします、元々Unidenが作っているのか？不明ですが
このお車は2008年式HDDナビ仕様の後期モデルになるのですが、前期後期関わらず、標準で外部入力（ビデオ入力端子が備わっている車と今回の様にデータシステム社製のビデオ入力コネクターを別途買わなければならない車が有ります
https://www.datasystem.co.jp/products/vharness/index.html
今回のシステムでは地デジのビデオ入力をするために『VHI-N13』 純正のDVD映像をフリップダウンモニターに出力する為に『VHO-N31』が必要になります、またここで重要なのはデータシステム社製の適合表に寄るとVHO-N31で出力できるメディアは純正DVDのみとなります、つまりVHI-N13で折角入力した地デジはVHO-N31からは出力できないのです。
今回選択された地デジチューナー DTM430RHは映像出力が元々2系統備わっています、更にフリップダウンモニターTVN-FM1000も入力が2系統有ります、なので地デジの1系統目はVHI-N13へ、2系統目は直接フリップダウンモニターの1系統目に接続することで純正モニターとフリップダウンモニターに映し出すことが出来ます
またVHO-N31から出力される純正のDVDの映像はフリップダウンモニターの2系統目に接続することで入力切替することで地デジとDVDを見ることが出来ます
ちなみに地デジチューナーに2系統出力、フリップダウンモニターに2系統入力が無い場合でも映像分配器とAVセレクターを用意すればシステムは成り立ちます
また走行中TV解除キットが現状付いていない場合は純正のDVD、外部入力としての地デジの映像も走行中見ることが出来ませんのでTVキットが必要です 同じくデータシステム社製の『NTN-63A』 https://www.datasystem.co.jp/products/tvkit_sr.html
を使用します
さて本題に進みます、まずはフリップダウンモニターから開始です、ピラーカバーなど配線の通り道の確保いたします

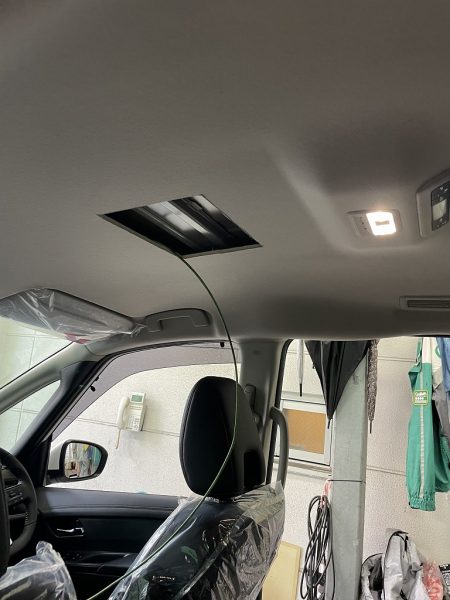

また今回車種別取り付けキットが無い為木材などを駆使して取り付ける為ルーフライニングの裏に隠れている『梁』の位置を探ります
本当はど真ん中に『梁』の来る位置でカットしたいところですが、ルーフライニングの形状からこの位置になりました
ここからは腕の見せ所と言いますか創造力、アレンジ力次第となります、
複数の厚みのある木材をカットして重ね付けして『梁』にしっかりビス固定します
フリップダウンモニターと一緒に忘れずにご用意頂きたいのが車種別が無くても必ず『汎用金具 KK-W101FD』をご用意くださいこれが無ければ取り付け不可となります http://pioneer.jp/carrozzeria/system_up/monitor/tvm-fw1010_tvm-fw1000/mountingkit.php
また補足ですが今回写真で見る通り金具の形状を見ると両端の4点のビス止め穴に対して約1㎝程オフセット（引っ込んでいる）しています。
今回のエルグランドの様にルーフライニング裏に隙間がある車は問題ありませんがルーフライニングと梁の隙間が無い場合モニターをつけた際にこの1㎝分が宙に浮いたように隙間が出来てしまいます
今回はたまたま大丈夫でしたが、車種別専用キットが存在しない車の場合はALPINEのフリップダウンモニターをお勧めいたします
完成です、ルーフライニングの形状から若干隙間があるのはご勘弁ください
続いて地デジチューナーの施工に掛かります、まずはサードシート右側の内装を剥がすと先ほどのVHI-N13を差し込むための空きコネクターが有ります、グレードによってはこのパネルに赤白黄色のRCA差し込み口が備わっている場合もあります、見てすぐにわかります。
この白いカプラーが空いていましたので、VHI-N13を差し込み車両右側の内装を這わして前方へ引き回します
運転席ドア側ステップまで這わした写真です
地デジチューナーは運転席下後ろ側に設置しました
リモコン受光部はルームミラー付け根へ設置
続いて純正オーディオを外してVHO-N31とTVキット『NTN-63A』を組み込みます
完成です

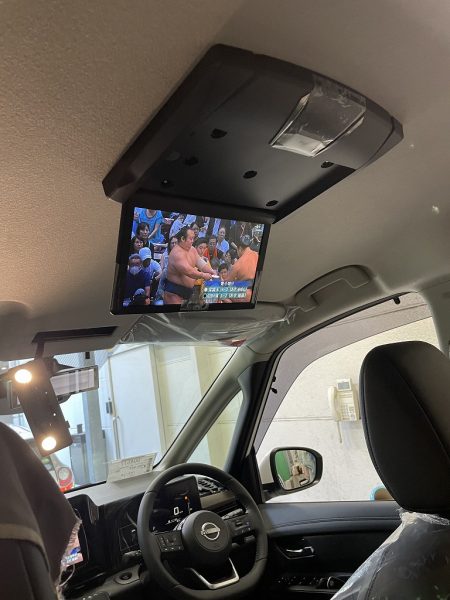

フリップダウンモニターにもこの通り綺麗に映っています
本日のご紹介はC24 セレナにウーハーBOX＆アンプ設置のご紹介です狛江市まで出張取り付けにお伺いいたしました
まずはエンジンルーム内のアンプからバッテリー電源いわゆる『バッ直』を引き回します
車種によりエンジンルームから室内側への引き回しに非常に手間取ります
室内側へバッテリー電源を引き回せたら、既設の社外デッキからRCAコードの信号線とアンプリモート線をを取り出して、一緒に後部トランクまで引き回します

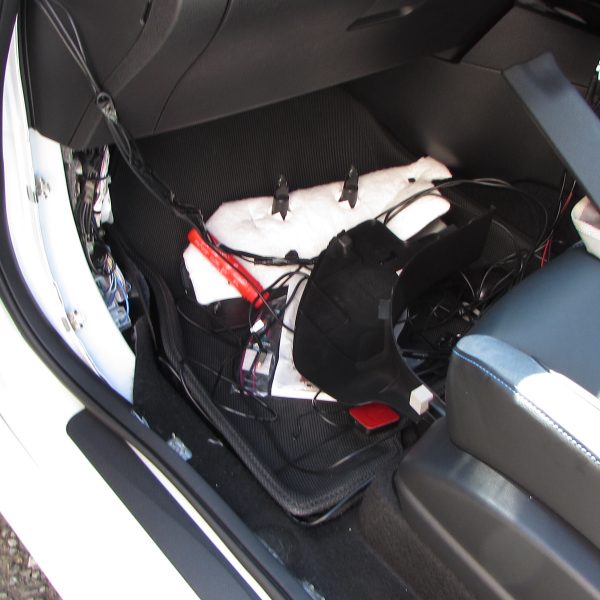

サイドステップカバーを外して後部へ！
完成ですかなり大きなウーハーBOXです
引き続きのご紹介はX trail（エクストレイル）のナビ交換で横浜市港北区への出張作業です
まずは既設のナビを撤去しての入れ替えとなります
取り付けるナビはカロッツェリアの楽ナビ『AVIC-MRZ04』です

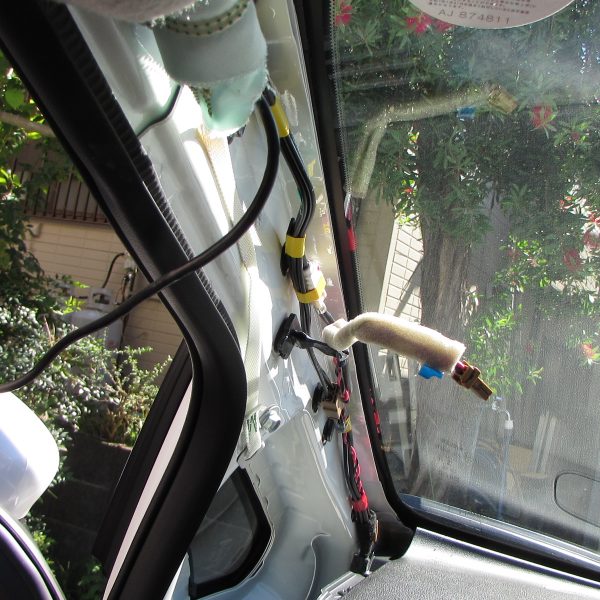

GPSアンテナ、TVアンテナをAピラー沿いに這わせていきます
ナビ裏まで配線を引き回し信号線など諸々の配線処理を行います
完成です。
引き続きはリピーターK様のご依頼でラフェスタにウインカーミラーカバーの取り付けです稲城市まで出張取り付けにお伺いいたしました
まずはミラーアッセンブリーを取り外してミラーレンズもはずしてバラバラにしていきます、一番気を付けう作業ですね
ミラーへの組み込みが完了したら今度はその配線をドア内を這わして、ヒンジ部経由で室内側へ引き込みます
ここを通すのも車種によってはかなり大変です
引き込んだら車内にあるウインカー線を探し出して結線しますがこれもまた大変です情報が無い為検電で探し出すしかありません
完成です
