本日のご紹介はリピーターのM様からのご依頼で200系ハイエース 7型に2点の商品取付で世田谷区へ出張取付にお伺いいたしました
ヴァレンティ『ジュエルヘッドランプ ウルトラ 200ハイエース4型クリア/ブラック 4型〜現行モデルLED車用』
https://valenti-onlineshop.com/view/item/000000000859
ヴァレンティ ジュエルLEDシーケンシャルドアミラーウインカーロアカバータイプ
https://valentijapan.com/product/leddoormirrorwinker/dmw_200hiace_sq_6type_lower/
ハイエースはどちらかだけの作業だとしても配線の構造上バンパーの脱着は必須となります
ミラーの配線は一般的な車ですと蛇腹ホースを通じて直接室内に入っていきますが、ハイエースの場合は一度ドアからフロントバンパーの内側に来てからフロントパネルから室内に入っていきます
私自身もハイエースを2型、4型、6型と20年弱乗り続けておりますが顔が変わっても基本的には脱着工程は同じです
ただしリップスポイラーやバンパーガードが付いていると脱着の手間が大きく変わってきてしまいます

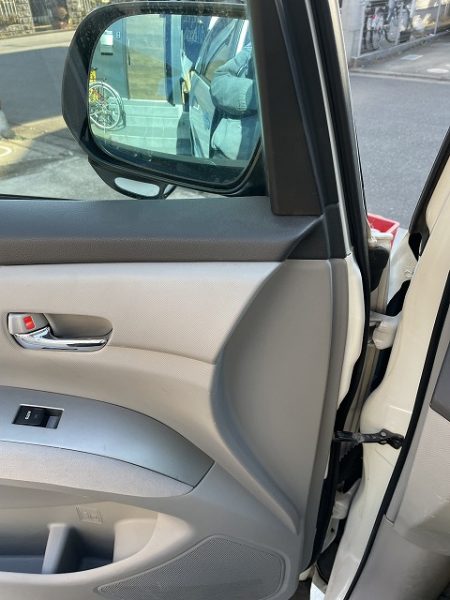

ドア内張を外してミラーASSYを外します
ミラーASSYの分解ですがかなり大変です、この分解だけでかなりの時間が掛かっています
完全にバラバラにして商品を組み込みます
ミラーASSYを再度ドアに組み込み配線をドアからフロントパネル側に取り回します
赤丸の部分が純正と差し替えたウインカー部ですデイライトとしても光る機能が有ります
左右ミラー分をフロントパネルに集合させたところです
一部の配線を室内に引き込みますが、いったんここでヘッドライトの作業に移行します
このヘッドライトの配線の仕組みが非常に煩雑で理解に苦しみ予想以上に時間が掛かりました
ウインカー線と共に室内側へ引き込んだところです
シート下バッテリーにバッ直配線を接続します
完成です、この作業で半日かかりました
かなり印象が変わりましたね
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はトヨタ エスクァイアへフリップダウンモニターの取付で川崎市宮前区へ出張取付にお伺いいたしました、エスクァイアは少々レアなお車ですが要はノア、VOXYの兄弟車種ですね
商品はALPINEのフリップダウンモニターです、お客様がヤフオクでエスクァイアについていたと言うもので取り付けキットもそのまま含まれておりました

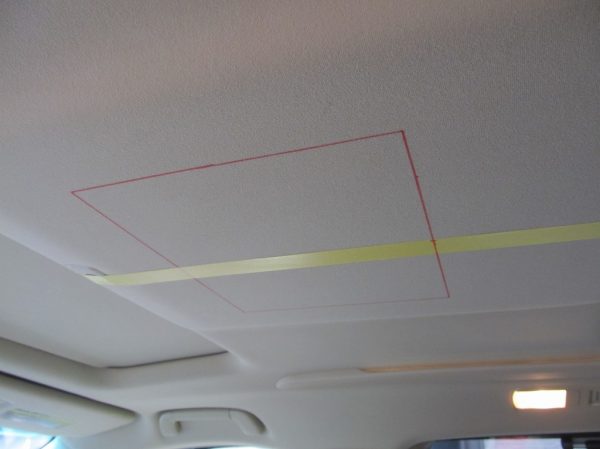

1点問題が有り新品の取り付けキットの場合は型紙が有りこれをルーフに貼り付けてカットするのですが型紙は有りません、その代わりにこの出品者はルーフライニング事カットして販売しておりこれを型紙代わりに使ってくれとの事
こんな方法初めてですが何とかなりました
それよりももっと問題が有りこのフリップダウンモニター元々ALPINEのナビに直結していた専用モデルの様です
電源は問題なかったのですが映像線が分かりません通常ではお手上げですが配線をカットして観察してみると同軸シールドケーブルがあり、ひょっとするとこれかな？的に当て込んでみたら正解でした良かったです
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はJZA80 スープラのご紹介です個人的には特に好きなカテゴリーの車種です、20代前半の頃にこの80スープラが発表され、後に勤めで中古車屋さんに居たのですがかなり乗る機会が有りました、６MTも衝撃的でしたが
街中では6速に入れる機会が無く入れた事ありませんでした笑

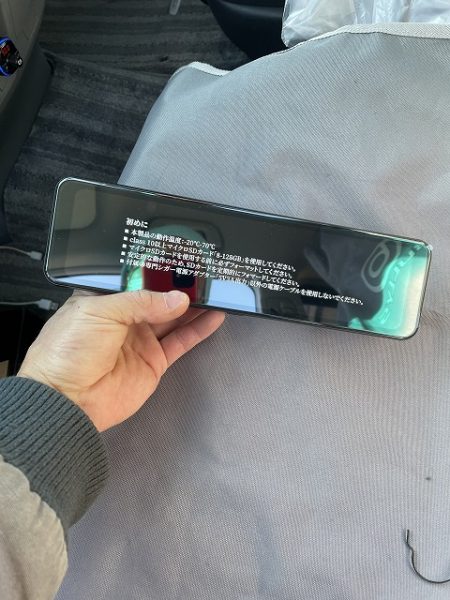

取り付ける商品はデジタルインナーミラー型ドライブレコーダー
既設のカロッツェリアナビを外してCDデッキDEH-6600へ入れ替えます
これは残った1DINスペースにスマホを固定するブラケットです
BEATSONIC社製のBSA122
追加メーター等機器が沢山ありパネル分解には少々手間取りそうです

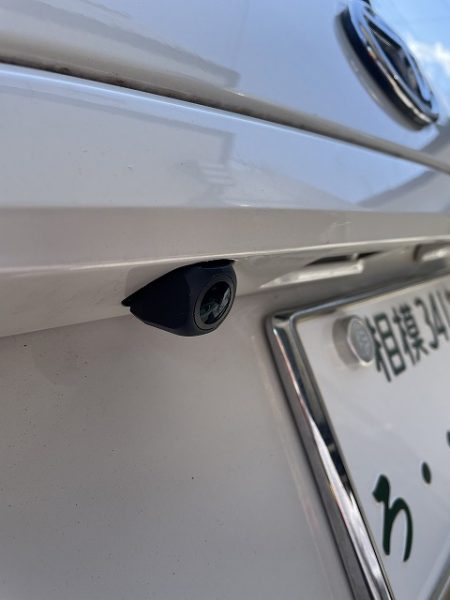

まずはデジタルインナーミラー型ドライブレコーダーのリアカメラから開始です、リアカメラはバックカメラとしても
使いたいとの事でナンバー枠への設置です
この仕事を始めて20年ほどですが80スープラは3台くらいしか実績が有りませんが6～7年ぶりに触るので分解工程も
記憶が薄れており手探りとなります

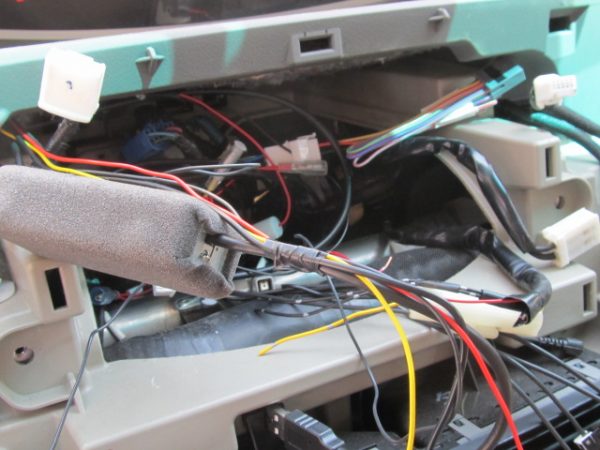

カメラ線がフロントへ来たらいよいよインパネ分解して既設ナビの取り外しです配線が多すぎて大変です
デジタルインナーミラー型ドライブレコーダーのケーブルにノイズ対策のフェライトコアだと思いますが変なところについていてルーフライニング内に綺麗に収まらず・・・もう少し考えてほしいですね
デッキも完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はRAV4へのフリップダウンモニター取付のご紹介です東京都多摩市への出張取付でお伺いいたしました
今回お問い合わせの時点でご相談頂いた内容が他社さんでシステム上取り付けが出来ない事が分かり途中で作業放棄されたお車です。
経緯としてはDOPナビの『NSZT-Y86T』が搭載済みでお客様はALPINEのフリップダウンモニターを取り付けをご希望されていたようですが、業者さんが純正フリップダウンモニター『V12T-R68C』でなければ取り付け不可との事で取り寄せてもらったそうです
ところが実作業を進めたところ車両内装内に既設されているハーネスが無い(恐らくMOP設定？）、取付金具が無いなどハードルが高く、ルーフライングもカットしてしまった後に断念したそうです。
DOPナビNSZT-Y86T付きです
これもDOPだと思いますがUSB＆HDMIポートは設置済みです

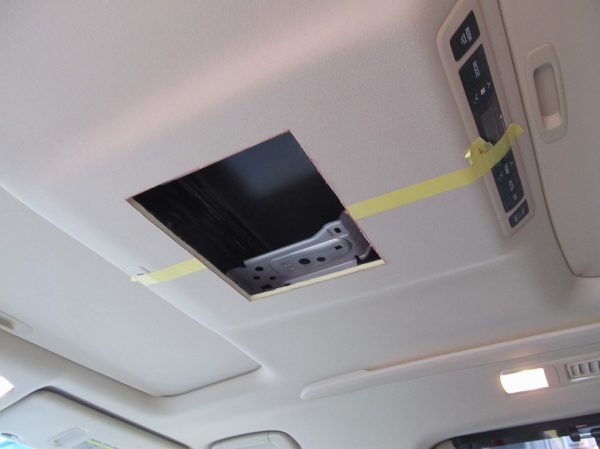

こちらが初めに依頼した業者さんが開けてしまったルーフライング開口部です
今回何度もメールのやり取りや車両お持込み頂き下見をさせて頂き、以下の様なシステムをご提案させて頂きました、純正ナビとフリップダウンモニターで後付けBlue Rayレコーダーとスマホのミラーリングを楽しむシステムです
前の業者さんが仕入れてしまった純正フリップダウンモニターは返品手続きが済んだそうで改めてALPINEのRSH10XS-LBを使用します
汎用の取付金具KEX-R3000U こちらは金具だけを使います
その他のHDMIケーブルや分配器、セレクター等
HDMIの分配器としてBEAT SONIC社IF21、セレクターとして同メーカーIF33Aを使用します
同時にデジタルインナーミラー型ドライブレコーダーの取付が有りますのでまずはこちらから開始、リアカメラを進めます

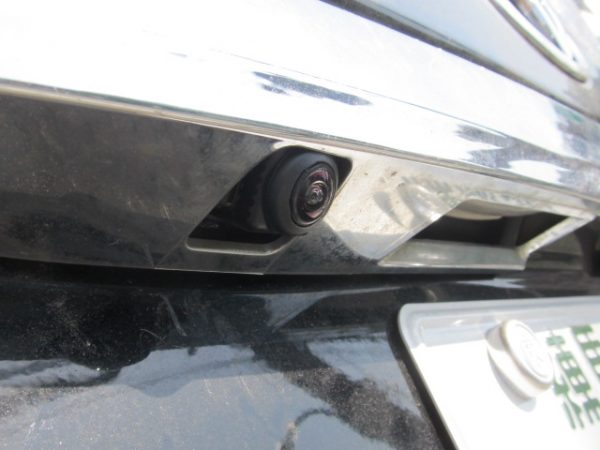

純正カメラの横に設置
リアカメラ線を前方へ回したところでフリップダウンモニターの作業に開始します
今回ブルーレイプレーヤーは車用ではなく家庭用の物となりますその為100V電源用のインバーターも同時施工となります
完成です（映像はTVの様ですがお客様が録画したブルーレイディスクの映像です）

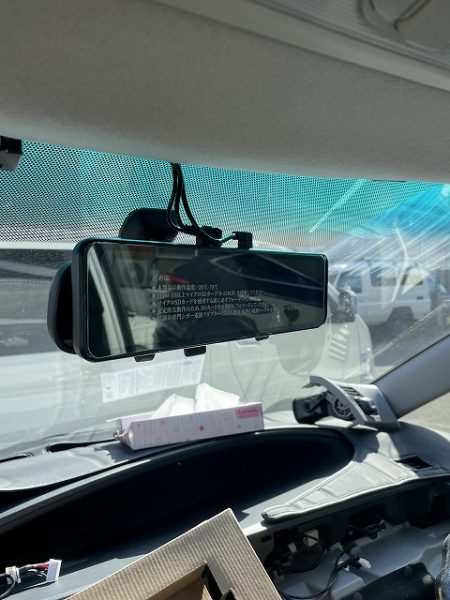

デジタルインナーミラー型ドライブレコーダーも完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はハイエース福祉車両2台への ドライブレコーダー取付で川崎市多摩区へ出張取付にお伺いいたしました
今回介護施設の車椅子を載せる福祉車両の作業ですが、担当者様が過去に個人的に弊社に取付物のご依頼を頂いた経緯でご依頼頂きました有難うございます
取り付ける商品はユピテル社のSN-TW9880dです
まずはリアから進めていきます福祉車両だからと言って特段問題はございません
スムースに進んで完了です
リアカメラを室内側から見た映像です
もう1台への施工を開始します
こちらは車椅子を載せる機構が有るので多少配線作業に気を遣う必要があります
こちらも完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介は200系ハイエース卸したての車両ですので7型だと思いますがフォグが違うので6型でしょうか？となります、リピーターのM様からのご依頼で世田谷区へ出張取付にお伺いいたしました有難うございます
取り付けるナビはALPINE製のXF11NX 2S フローティングタイプナビとなります
フロントスピーカーは同じくALPINE製のX-171S
ツイーターにはハイエース専用のスピーカー取り付けキット『KTXｰY200HI』を使用します
まずはナビゲーション取付から開始します、今回初めて知ったのですが走行中TV、ナビ操作キャンセル作業はご依頼されなくても勝手に施工してしまうのですが、サイドブレーキ線アースの施工をしたものの解除出来ませんでした、
走りだすと制限されてしまいました、後日別途汎用スイッチを入れて解除出来るようにしました
GPSアンテナ、TVアンテナの施工を進めます
続いてスピーカーの施工となります
スピーカーと同時にハイエース専用のデッドニングキットも施工します
車種別専用ですので指示書に従って部材を施工してきます
ツイーターは先ほどご紹介のキットを使ってAピラーへ
完了です
純正のアラウンドビューカメラが映るようにもなっております
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

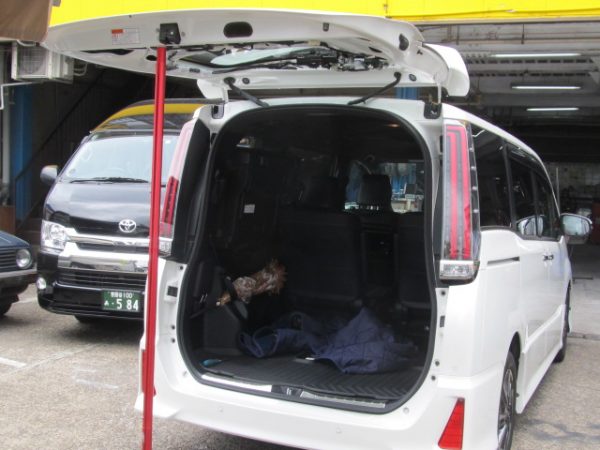

本日のご紹介は30系ヴェルファイアにパワーリアゲートキット(パワーバックドア)取付のご紹介です
御ひいき頂いている世田谷区の城南モーターサービス様からのご依頼で出張取付にお伺いいたしました
メーカーはGARAX SELECT社製のパワーリアゲートキットと言う商品です
城南モーターサービス様の方でご用意いただいたものなので初めて見るメーカーです
調べるとこちらの様ですhttp://kspec.co.jp/garax_jp/catalog/power_rear_gate/
指示書に従い進めていきますが分かり易い説明書でスムースに進みます

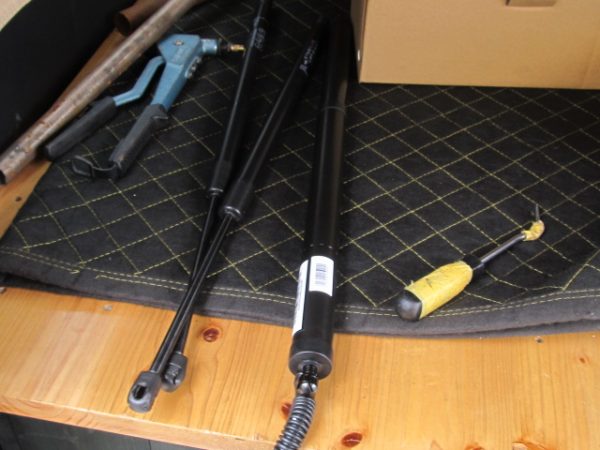

純正のリアゲートダンパーをこちらのダンパーと交換します

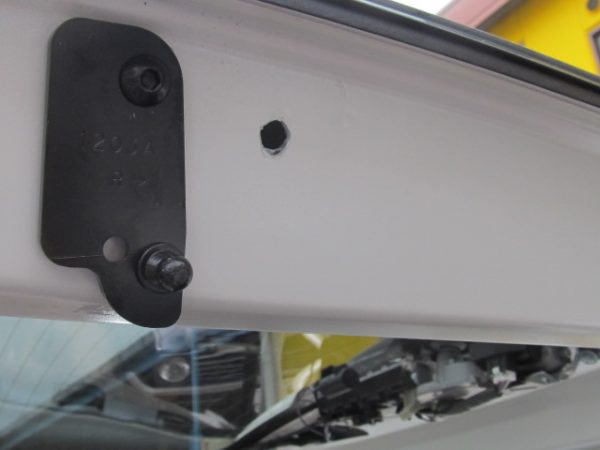

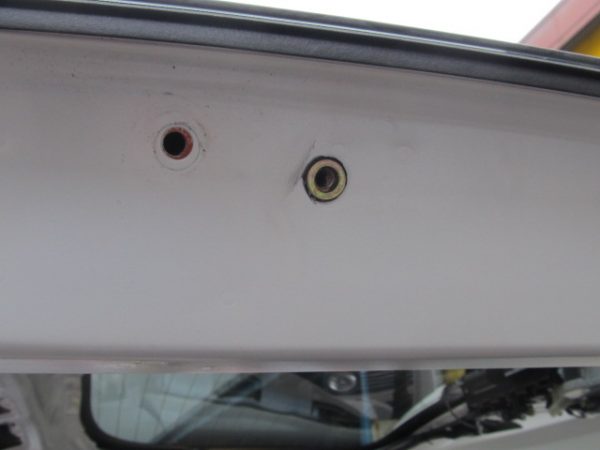

交換したダンパーから出ているケーブルはリアゲート内へ引き回します、車種によってはホールソーでこの穴を開けなければならないものもあります

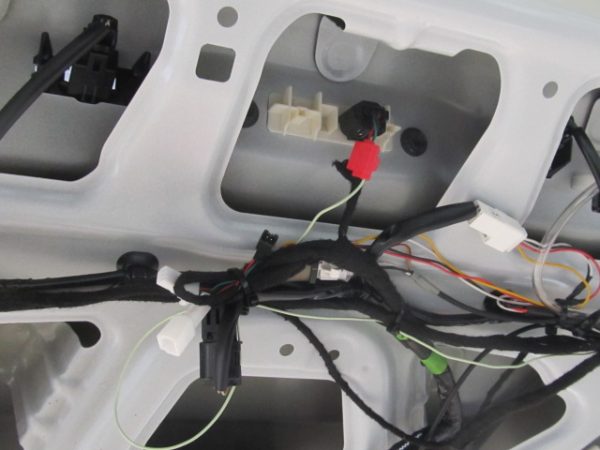

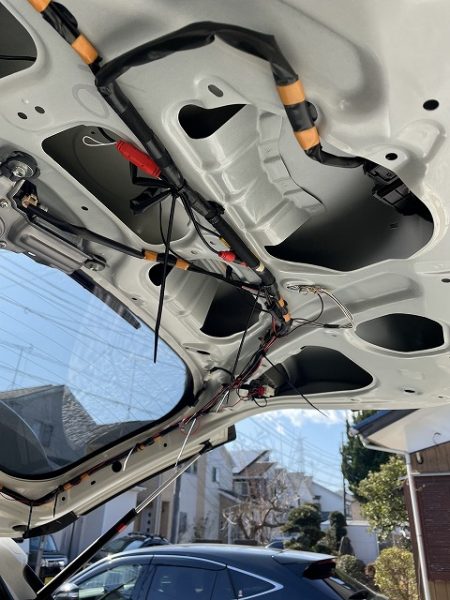

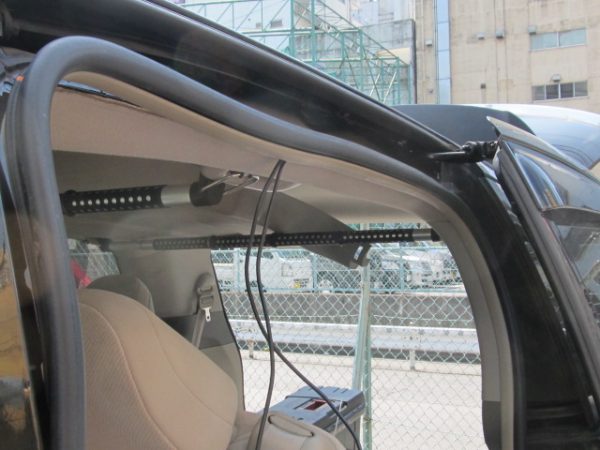

各配線を張り巡らせて行きます、運転席迄メインの常時電源線とスイッチパネルを引き回します
中枢のメインユニットはリアゲート内に納めます
リアゲートにもスイッチを埋め込みます

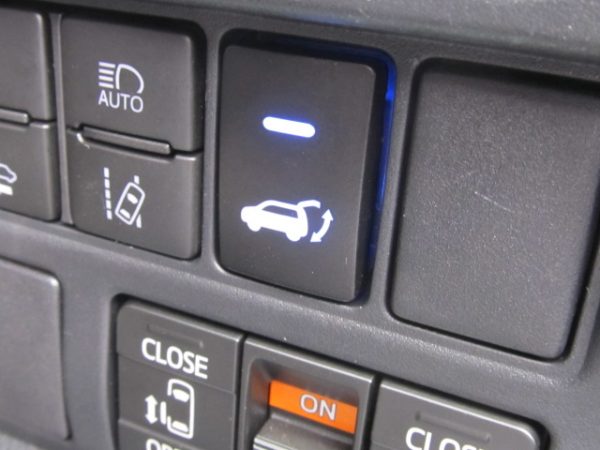

運転席空スイッチパネルにも埋め込み完了です
最後に…この手の商品の取付実績は実はこの手の商品で名が知れていると言いますかプロモーション力でかなり有名になっている某社製の取り付け協力店をさせて頂いており、現時点で10数台ございますがブログでご紹介するのは今まで敢えて控えておりました
と言うのもこの某社の説明書が実車と異なる写真であったり配線情報が全く違うなど余りに判り辛く7割程がスムースに付くことが無く付ける側としてはかなりの心労でして取り付け協力店を降ろさせて頂きました。
今回商品を見てみて分かった事ですが、この手の商品は某社でも今回のGARAX社製でも実は同じ商品でOEM生産と言いますか単にブランド名を変えているだけとなり中華製なので正直なところ信頼性、耐久性に関しては変わりはないと思います。
今回城南モーターサービス様にも経緯事情、リスクも話した上でご依頼頂きました。
上記で触れている通りGARAX社さんの説明書はかなり分かり易く実車に基づいた説明書でしたのでノンストレスの作業となりました。
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介は90系ノアへ前後型ドライブレコーダーの取付で御ひいき頂いている綾瀬市の磨き屋プログレッシブ様へ出張取付にお伺いいたしました
商品はコムテック社のZDR036前後カメラ＋表示モニターが別体のモデルです

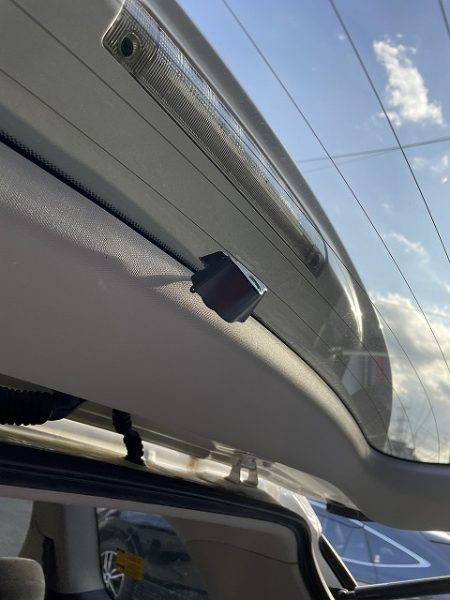

リアから施工します

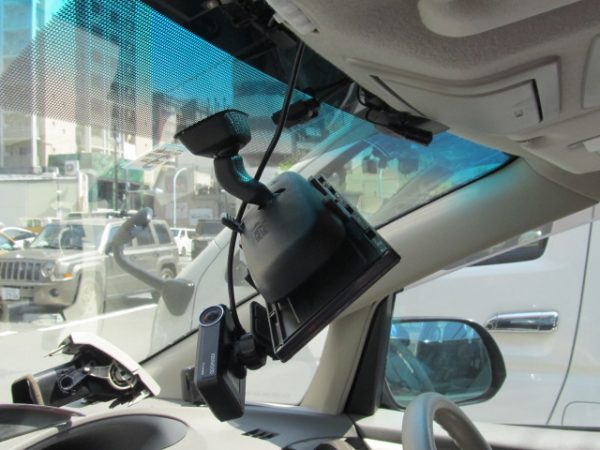

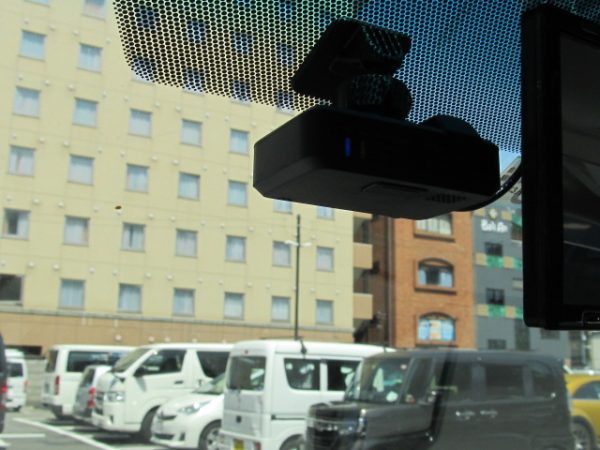

フロントへ引き回してフロントカメラ設置、運転席側ダッシュボート脇迄引き回します、工程がひと手間増えますね
フロントカメラも別体なのであればもう少しコンパクトに出来なかったのかな？と疑問を感じます
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介は30系アルファードへシーケンシャルタイプのミラーウインカーの交換です、大田区へ出張取付にお伺いいたしました
取り付ける商品はこちらです
まずは運転席側から開始、ドア内張を脱着してミラーアッセンブリーを外します
ミラーそのものを分解するのは何度やっても神経を使います
左のシーケンシャルタイプと交換します
単純にシーケンシャルになるだけでなくデイライト(或いはスモール連動で予め任意で決めて頂ければどちらにでも可能）、足元を照らすフットランプ機能も付きますのでその配線を全て室内側に引き込みますが配線を通す隙間がギリギリな為大変です
ドア内部からじゃばらを通して室内側へ！
助手席側も同じく施工します
車検の関係上シーケンシャルとノーマル点灯への切り替えスイッチ、デイライト(或いはスモール連動）が点灯しない様にする為のスイッチが同梱されていますので純正の未使用スイッチパネルに取り付けます
完成です
デイライト点灯
写真だと表現できませんがシーケンシャルウインカーです
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はリピーターのI様からのご依頼でGR86のご紹介です横須賀市へ出張取付にお伺いいたしました
まずはBEAT SONIC社製のアンプで純正オーディオに接続して音質向上を目論む商品『DSP-T101』です
http://www.beatsonic.co.jp/toon/toyota.php
元々フロアカーペットが赤の為それに合わせた商品でグラージオ レザーEXCLUSIVE ～GR86の純正インテリアパネルに革を貼ったり、塗装したりして、 赤色に加工した部品です。同じ黒の純正部品と交換取付けします http://www.grazio-co.com/gr86/gr86_exc.html
内装の脱着とアンプの取付が包括しますので同時に進めていきます
普段電装作業ではバラす必要が無い部分もバラしますので戸惑う部分もありますが探りながらの分解です
ここまでばらしたのでついでにアンプも組んでいきます
純正ナビ自体には基本的にカプラーオンです
助手席足元に埋め込みました
完成です、アグレッシブな赤に変わり格好よくなりましたね
