今回のご紹介はポルシェ911 991型となります、純正クラリオンナビから社外ナビ、デジタルインナーミラー型ドライブレコーダー、ETC入れ替えの作業で東京都足立区へ出張取付にお伺いいたしました
こちらの純正クラリオンナビから入れ替えます
取り付けるナビはKENWOODのMDV-M809HD
ETCも連動タイプのETC-N3000、デジタルインナーミラー型ドライブレコーダーはALPINEのDVR-DM1000B-IC
純正のクラリオンカメラが付いている場合はデータシステム社製のカメラアダプターRCA004Hを使ってRCA形状に変換します、元々はホンダ車用ですがクラリオンナビも共通です
今回KENWOODのナビの為カメラコネクターを更にKENWOOD専用形状に変換する為CA-C100が必要になります
つまりクラリオン専用形状から→一般のRCA形状→KENWOOD専用形状へと2回変換します
また991はフロントトランクに純正別体アンプがありそこから各スピーカーを鳴らしています
その為KENWOODのアンプ出力から純正アンプへの組替をする為オプションのKNA-17AVをご用意いただきました
純正クラリオンナビ背面です

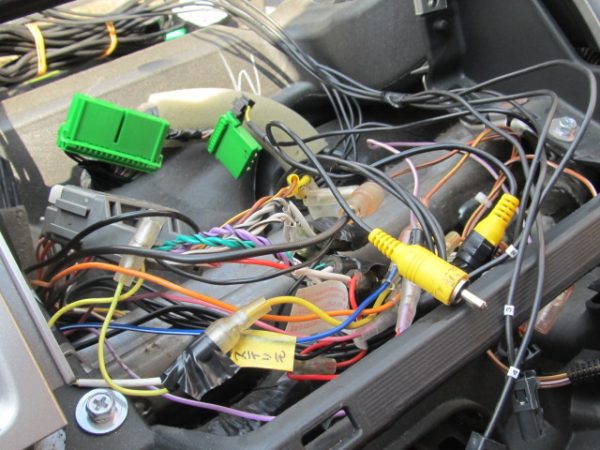

配線の割り出し、組替作業を行います
地デジアンテナ線、GPSアンテナを施工、マイクはクラリオンのサイズと合うためそのまま使いました、ステアリングコラムに隠されているので見栄えが良いです

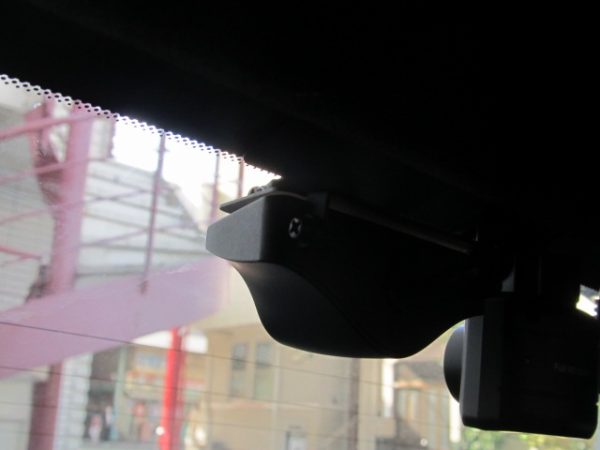

同時進行でデジタルインナーミラー型ドライブレコーダーも設置
ETC入替でグローブBOX内にある純正のブラケットをやや無理やり気味に再使用して取り付けました
ラジオアンテナの変換は専用形状のケースと初めからJASOの場合の2種類があり開けて見なければ分からないことが有り作業当日販売させて頂いております
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はリピーターのS様からのご依頼でミニF55へ地デジチューナー、DVDチェンジャー、オンダッシュモニターの取付で横浜市都筑区へ出張取付にお伺いいたしました
５～6年前に前車のミニF55にこれらを当方で取り付けておりました、今回2024年モデルに乗り換えという事で全て載せ替え作業となりました、前車からは昨年末に取り外しだけの作業を完了しておりました
DVDチェンジャーはALPINEのDHA-S690
地デジチューナーはカロッツェリアのGEX-909DTV フォルムアンテナ、アンテナ線だけは使いまわしは出来ませんので新品をご用意いただきました
前車のF55は音声入力がAUXがアナログのイヤホンジャック形状でしたが進化してUSBとなっておりました
その為AUXをUSBに変換するFAU-01をご用意いただきました
モニターの配線はダッシュボード中央のグリルに少々加工して引き出します
外し方備忘録写真となります、この穴に細い棒を挿して引き上げます
グローブBOXを外し配線の取り回しを致します
DVD、地デジのリモコン受光部をUSBの音声入力と同じ場所に設置致します
地デジアンテナをAピラー沿いに這わせます
オンダッシュモニター線を引き出したところです
今回写真に残っておりませんがDVDと地デジの音声、映像の切り替えはデータシステム社のAVセレクターのAVS430Ⅱを使用して切り替えますこれも前車からの移設ですhttps://www.datasystem.co.jp/products/avs430-2/index.html
DVDチェンジャーは特に加工なくグローブBOX内に設置致します
オンダッシュモニターのブラケットはお客様のこだわりでダッシュボードよりも下がって設置されるようなスタイルです
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はポルシェ911 996型へ純正オーディオから社外ナビ、バックカメラ、前後ドライブレコーダーの取付です 東京都町田市へ出張取付にお伺いいたしました
真っ赤な996型はあまり見たことが無く新鮮で格好良かったです
純正オーディオままの個体も割と目辛いしいのではないでしょうか

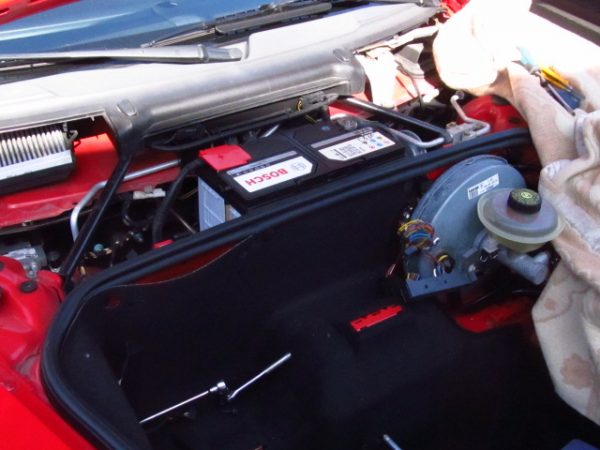

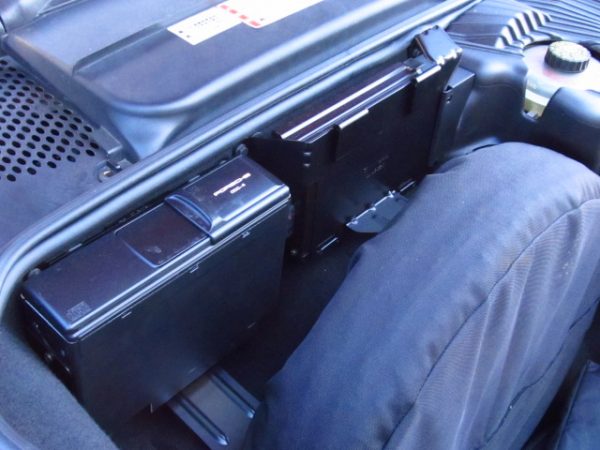

フロントトランクに純正アンプ、CDチェンジャーが備わっています

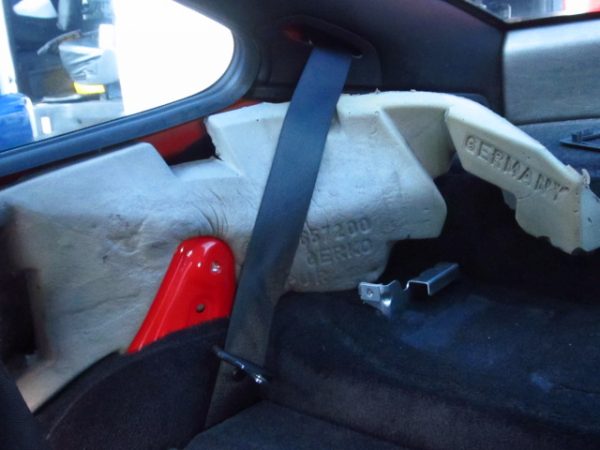

まずはバックカメラ作業でクウォーターパネル内装を脱着します

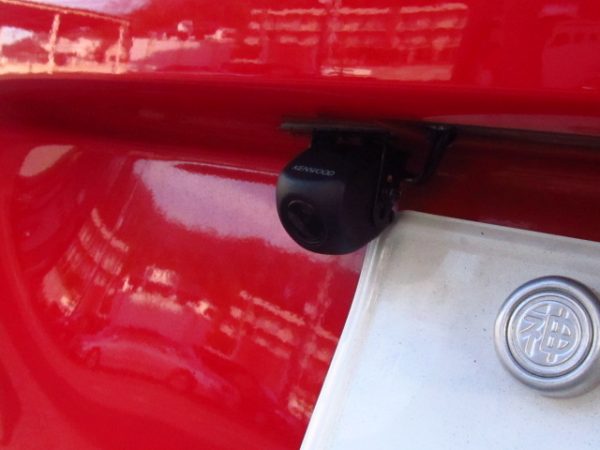

バックカメラはナンバー灯脇に切り欠きを入れて引き出します
同時進行で前後型ドライブレコーダーのリアカメラも施工

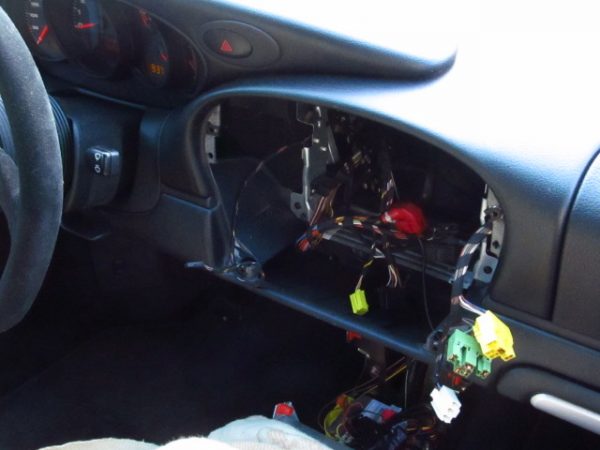

続いて今回2DINナビ化する為に全て一度撤去します

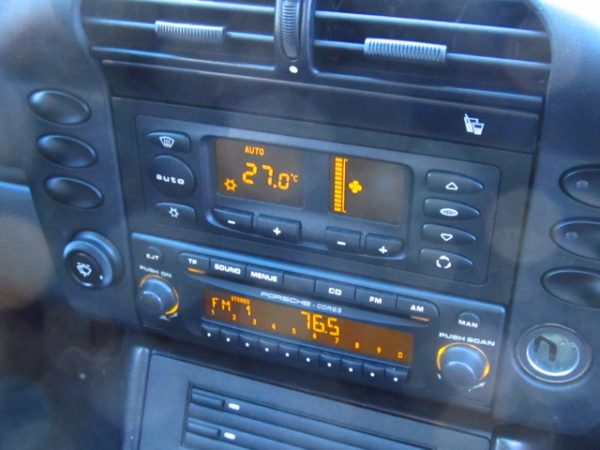

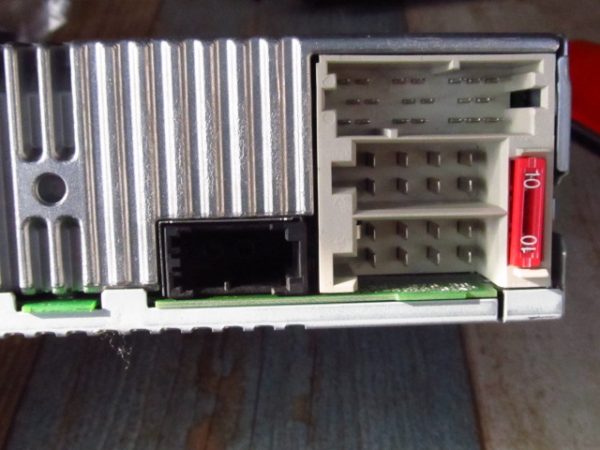

参考写真として純正オーディオの裏面です

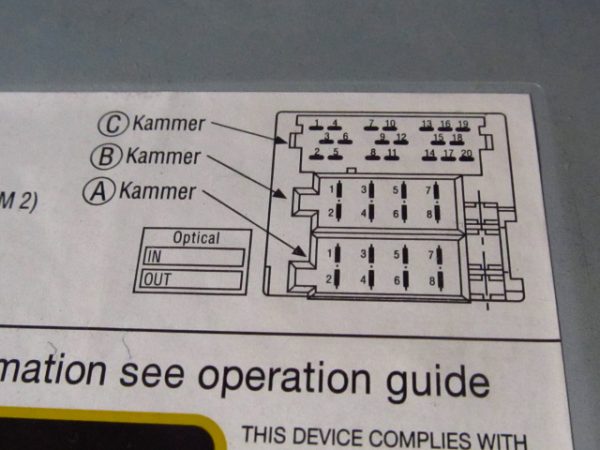

デッキ上面にある純正オーディオピンアサインです
996型は前期と後期でアンプバイパスのやり方が異なります、後期はアンプへの信号線が光ファイバー線の為、フロントトランク内純正アンプ撤去してスピーカー線の引き直しを致します
ドライブレコーダー本体を設置

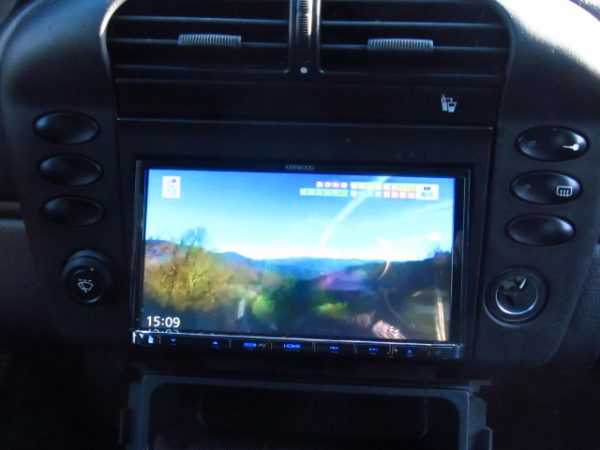

完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

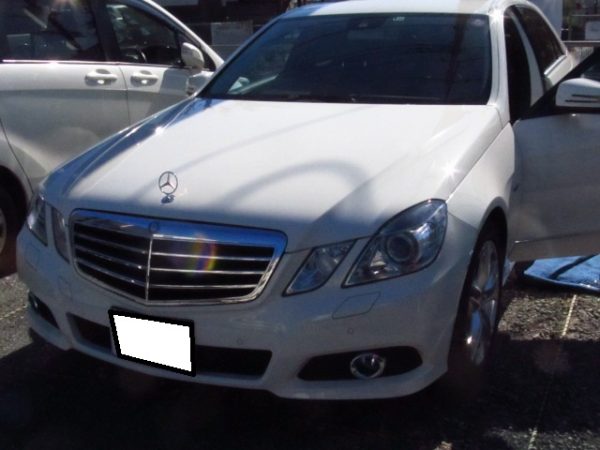

今回のご紹介はメルセデスベンツW212 Eクラスにフロントセパレートスピーカー取付のご紹介です、東京都小金井市 へ出張取付にお伺いいたしました

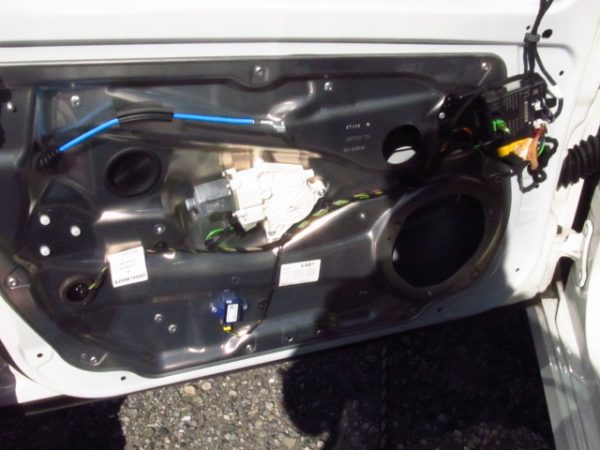

まずはドア内張を剥して純正スピーカーを外します

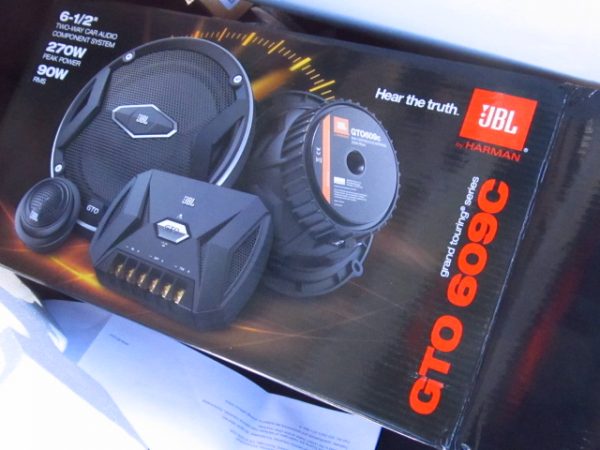

スピーカーはJBLのGTO 609Cとなります

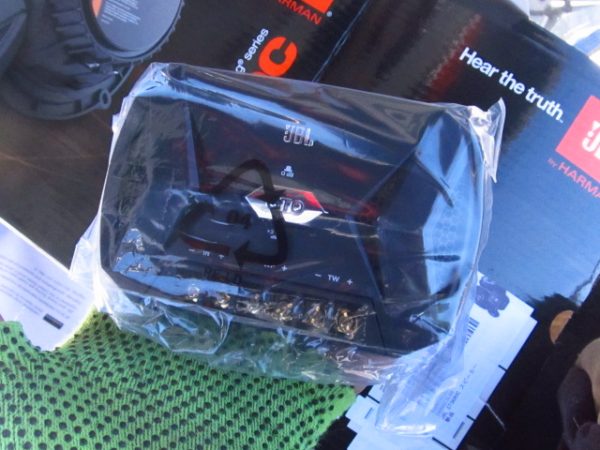

お見積りの時点で承知しておりましたがクロスオーバーネットワークが比較的大きくドア側には設置が出来ない可能性が有りました、そうなるとクロスオーバーネットワークを室内側に設置せざるを得ない為、別途スピーカー線をご用意いただきドア側と室内側を行き来させなければなりません
あと専用のインナーバッフルは必須となりますのでご注意ください

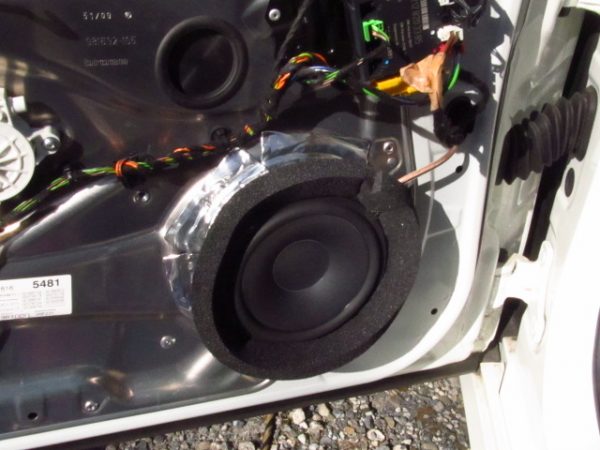

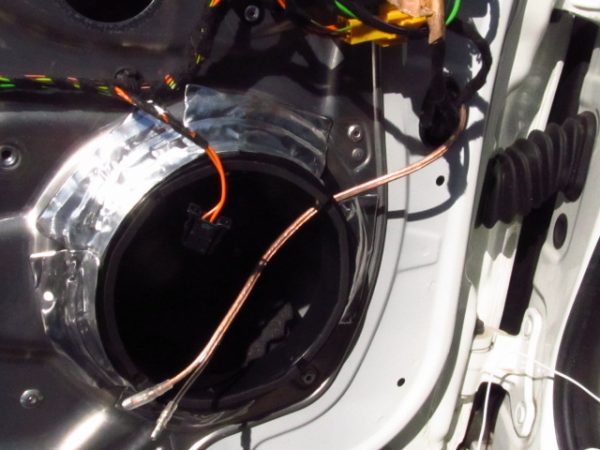

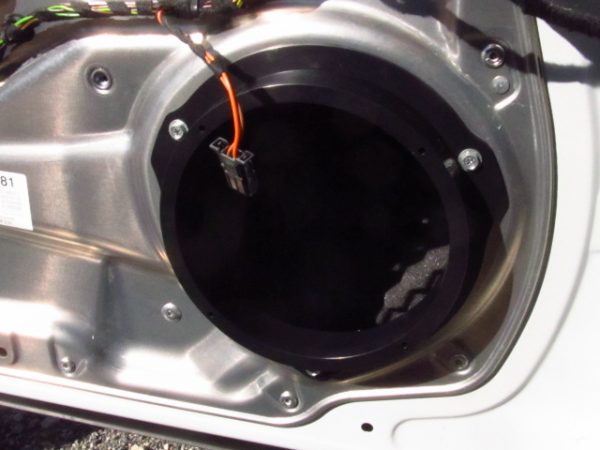

まずはインナーバッフル取付
周りにご用意いただいた簡易的な防振材を施工

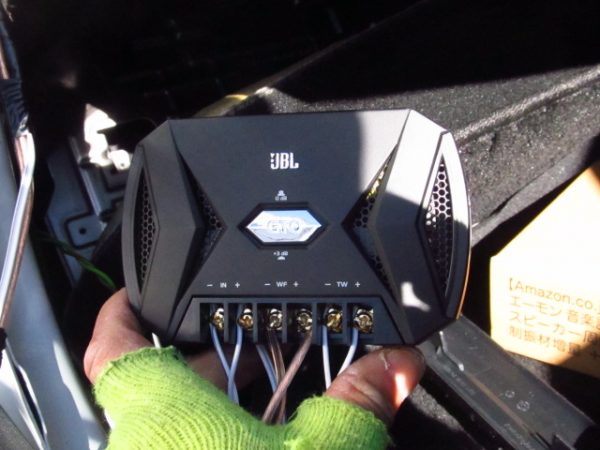

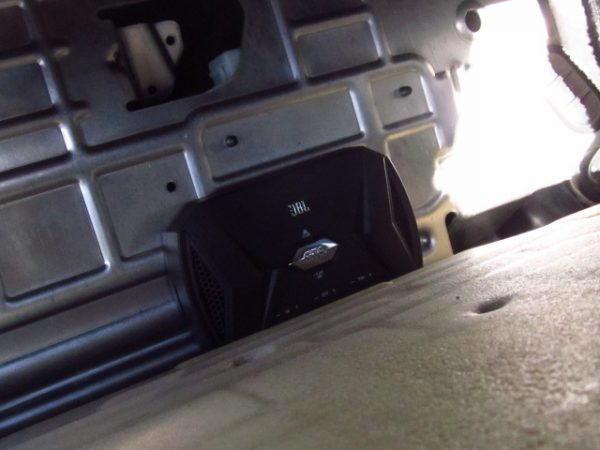

クロスオーバーネットワークはやはりドア側には設置が出来ないので室内側に設置
助手席側足元に埋め込みました
ウーハー部が完了

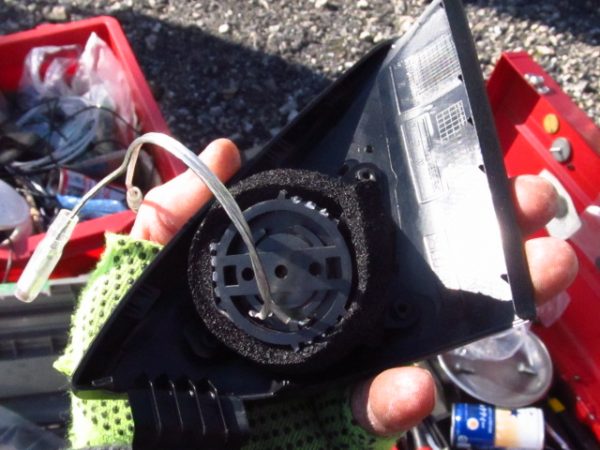

ツイーターは純正位置にホットボンド加工取付でうまく付きました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

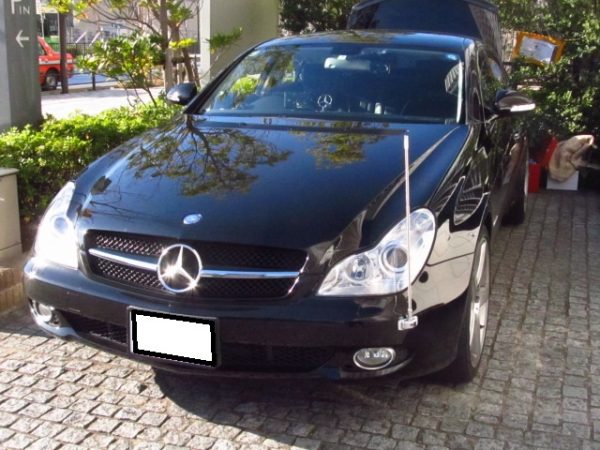

本日のご紹介はメルセデスベンツ W219 CLSに純正ナビからアンドロイドナビへの取付作業です、東京都江東区へ出張取付にお伺いいたしました

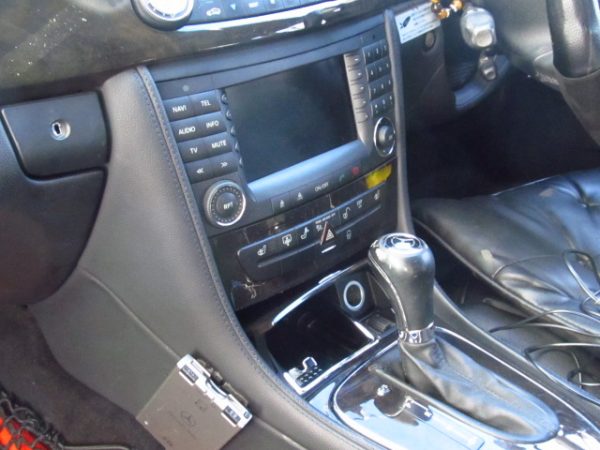

こちらの純正ナビから差し替えます

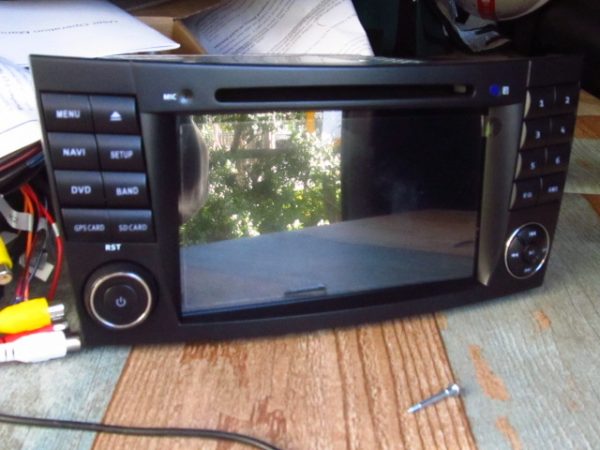

こちらがアンドロイドナビとなります専用品の為外形的にはそのまま取付可能です
但し注意が必要で、今回お客様からは具体的にどのような商品を付けるのか？具体的な商品URLを送ってい頂き確認したところ(Amazon商品で現在はリンクが切れてしまっています）、本国仕様、日本で言えば並行輸入車にはそのまま付けられる仕様で電気的には正規ディーラー車にそのままでは取り付けが出来ません、これは経験がある職人さんであれば一目瞭然なのですが経験ない人、素人さんであれば尚の事気が付かないと思います
W219はベースがW211（Eクラス）と同じで前期モデルはナビの中枢やアンプなどがトランク内に設置されていますその為トランク内のアンプからバイパス配線作業が必要となる為別途に一般的なナビを付ける為の取り付けキットを購入していただく必要があります

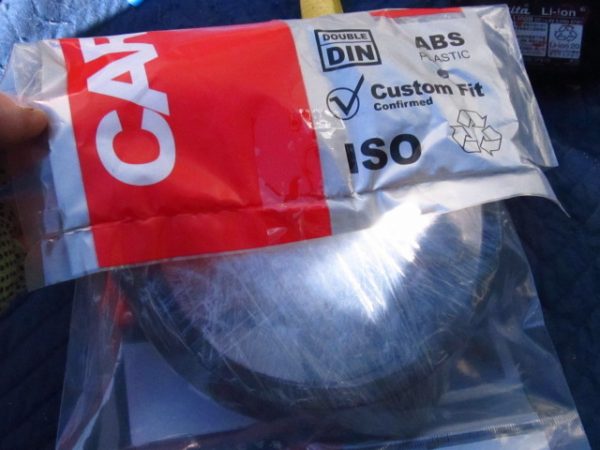

お客さまには以下の物をご用意していただきましたhttps://amzn.asia/d/e3OJ0Fg
CANバスアダプターも同梱された物となります

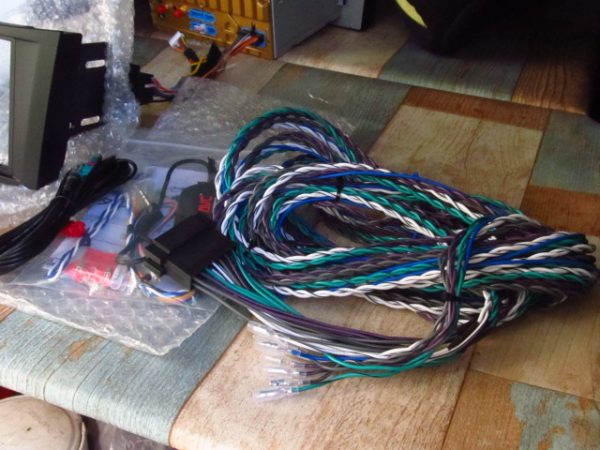

こちらはリアの純正アンプからオーディオ裏まで這わす延長スピーカーケーブル、ラジオアンテナ延長コードとなります

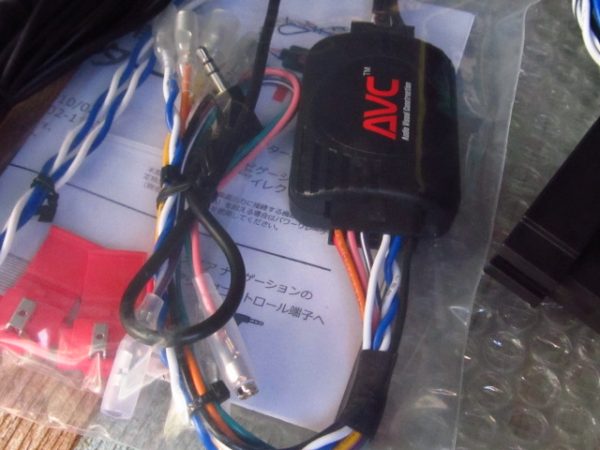

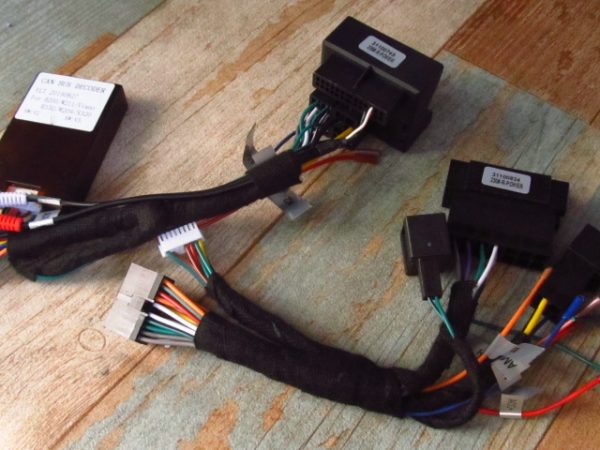

こちらはCANバスアダプター

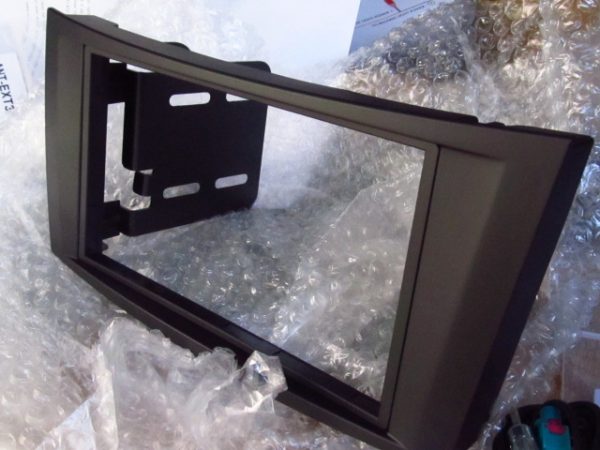

こちらはフェイスパネルとなりますが今回はパネル一体式のアンドロイドナビなので使用しません
こちらはアンドロイドナビについていたメイン電源カプラーです

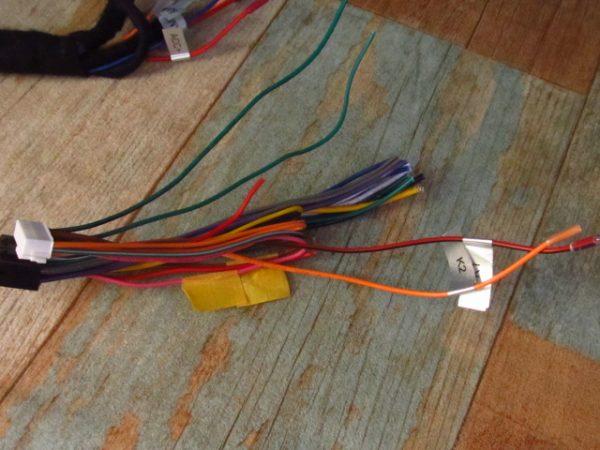

上の写真のメイン電源カプラーの黒いカプラー部分はこのお車では使いようが無いのでカットして必要な部分だけにします

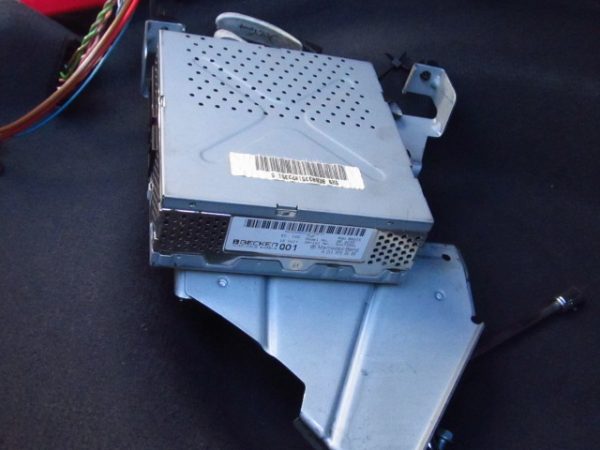

ラゲッジルーム左奥にある純正のアンプを取り外します、しかしこれを外すのは非常に大変で慣れていてもものすごく時間が掛かります

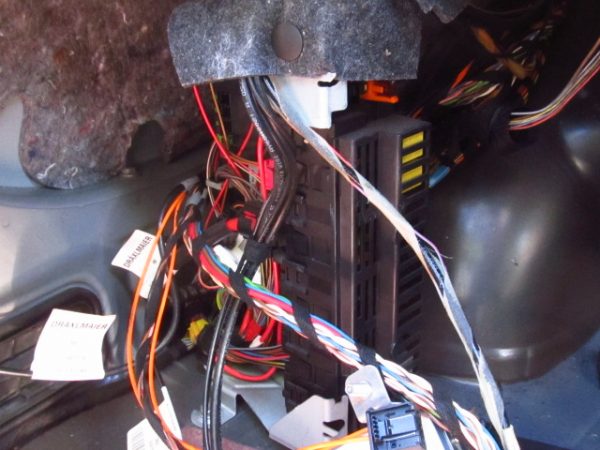

この裏に取り付けられていました、アンプに挿しこまれていたコネクターと取り付けキットの延長ケーブルを接続して室内オーディオコンソール内に引き回します

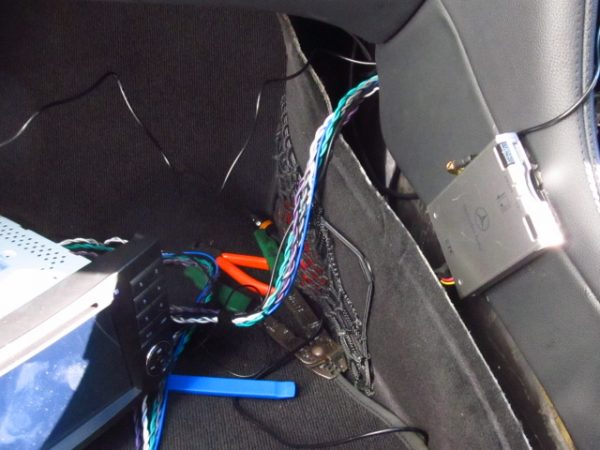

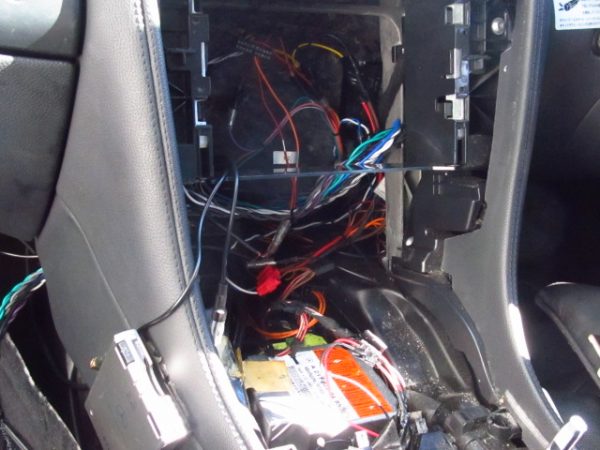

オーディオコンソールまでたどり着きました
アンドロイドナビのGPSアンテナやマイクなどを施工していきます

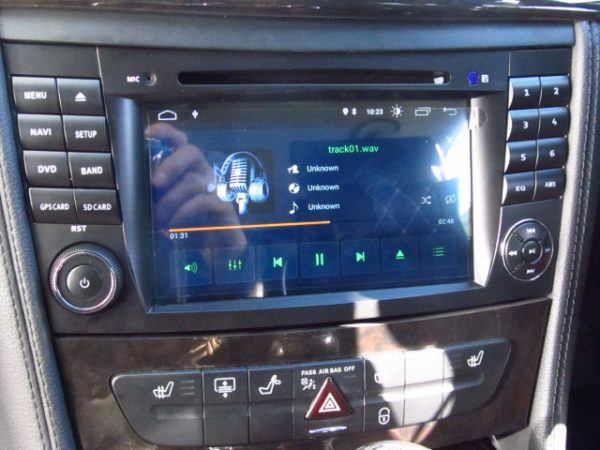

完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
本日のご紹介はABARTH (アバルト）595へカーナビ、バックカメラ、ETC、フォグLED交換で八王子市へ出張取付にお伺いいたしました
ナビはカロッツェリアのAVIC-CL910-DC 8インチモデルとなります
ETCは連動タイプのND-ETCS1
バックカメラはND-BC8Ⅱ
専用の8インチ化キットを使用します、お客様がご用意されたため詳しいメーカーなどは不明ですが調べると以下のサイトがヒットします https://diverti.jp/products/list?category_id=9&name=%E3%83%8A%E3%83%93%E3%83%BB%E3%82%AA%E3%83%BC%E3%83%87%E3%82%A3%E3%82%AA%E5%8F%96%E4%BB%98%E3%82%AD%E3%83%83%E3%83%88
まずはバックカメラを取り付けから開始です
ナビ取付は要加工となります
地デジアンテナ、GPS、マイク等の設置
純正のUSBとも再接続致しました
暗く見ずらいですが完成です
バックカメラ映像です
ETCはグローブBOXへ設置致しました
続いてフォグランプへLEDの取付です
フォグのLEDキットです
ヘッドライトは純正HIDなのでバーナー交換ですD1C 6000K
フォグ作業にはキャンセラーも必要の様でメタルクラットが用意されていました
バンパー脱着しての作業です
フォグASSYを脱着して多少加工しての取付でした、点灯写真を撮りわすれてしまいましたが完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はリピーター様の会社の方をご紹介いただきTESLA(テスラ）モデル3へデジタルインナーミラー型ドライブレコーダーの取付で横浜市都筑区へ出張取付にお伺いいたしました
こちらが取り付ける商品です
まずはリアカメラからですがモデル3はリアガラスとルーフガラスが一体式の為境目が無く、室内では無く社外ナンバー枠への取付となります
配線を蛇腹ホースを介して室内へ
ナンバー灯の脇に切り欠きを入れてカメラ線を車外に設置
配線を前方へ回します
今までモデル3は4台～5台実績が有りますが1台だけ2022年モデルの個体だけいわゆるACC電源が見つからず常時電源が入るか別途スイッチを付けて任意で切る方法しかない事が有りました、今回はACC電源は有りました
https://www.shttps://www.sunrise-garage.net/blog/4098/unrise-garage.net/blog/4098/ 2022年モデル記事
完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

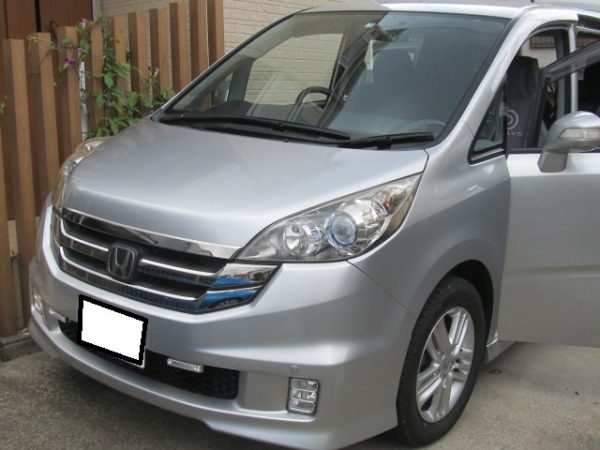

本日のご紹介はRG ステップワゴンの純正MOPナビ付車でこれを社外ナビ化出来ないか？とのご相談でした
RB1/2やRB3/4オデッセイではMOPから社外ナビ化の実績が有りますが発売当初にオーディオレス仕様が有ったのであればパネルやエアコンコントロールが中古なりであれば出来る判断をしてお話を進めました、川崎市宮前区へ出張取付にお伺いいたしました

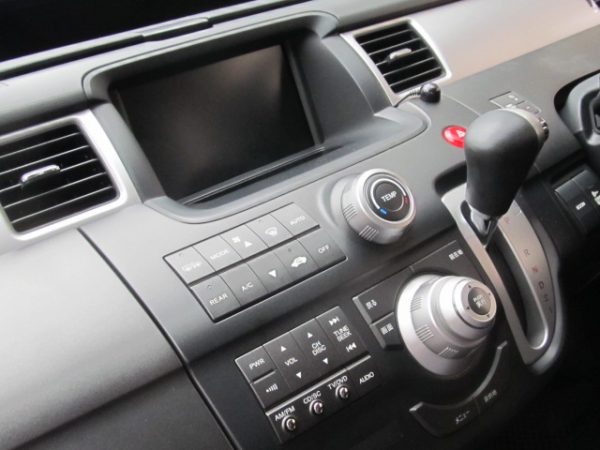

純正MOPナビの周りはこのような形で2DINナビの入る部分が全く異なります

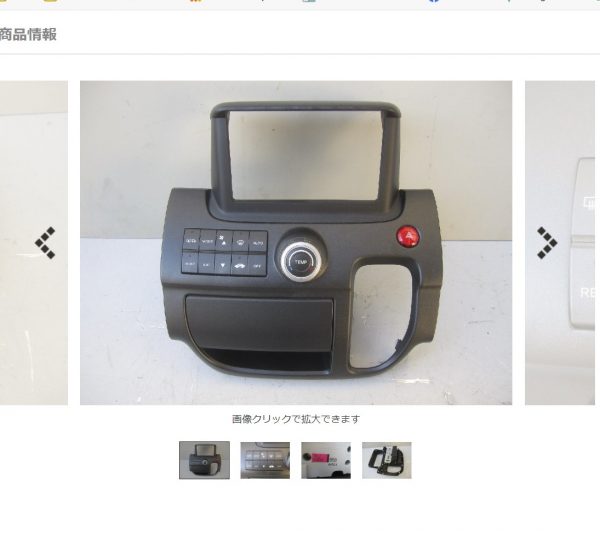

ヤフオクで探してみると何点か出ていました、エアコンのコントロール『画面』は上のインフォメーションパネルの様な場所で確認できるので特に関連性は無いようです
このほかに社外ナビ用のホンダ車用取り付けキットが別途必要です
ステアリングリモコンは以下の物を使用して接続しました
Galleya製
https://galleyrashop.jp/smp/item/GAP-HSW05.html

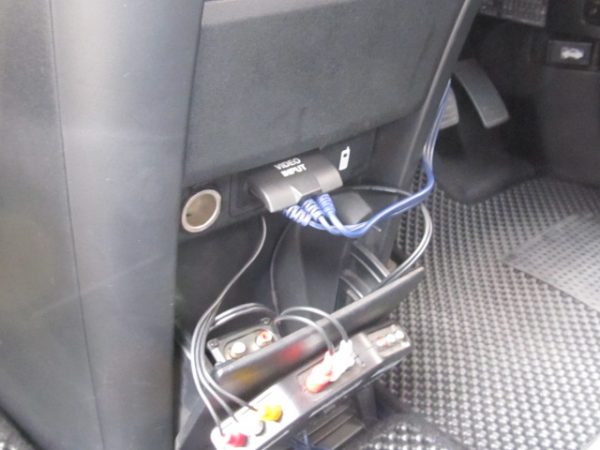

センター下部には外部入力が有りますが基本的にはこちらは使えなくなります、加工次第では使えますが今の時代USBかHDMIなので不要ですね
ナビの本体部はモニターとは別にグローブBOX内にありました

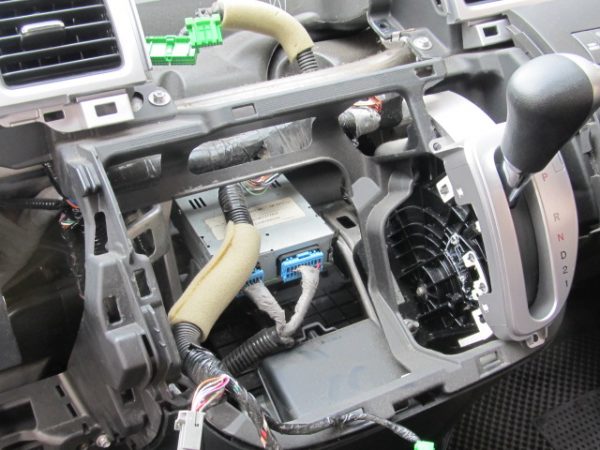

まずはパネル分解純正モニターを撤去して配線を調べていきます
RBオデッセイは助手席下に別体アンプが有るのですがこのステップワゴンも別体アンプの様でモニター下に埋め込まれていました、ところがRBとは全く異なりかなり厄介な解析でした

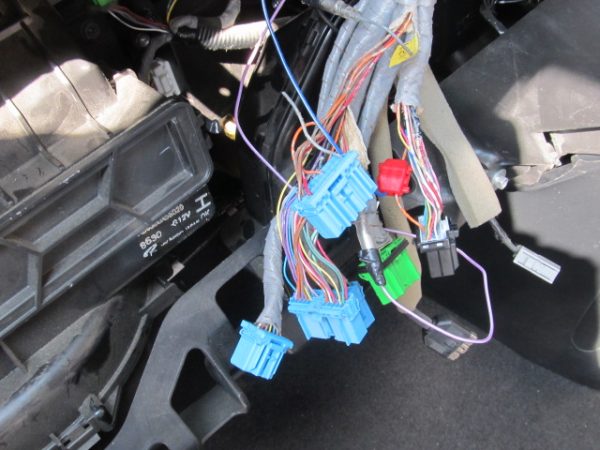

常時電源、ACC電源、イルミ電源、車速信号、バック信号、ラジオアンテナコントロールを解析していきます
かなり厄介だったためバックカメラの写真を撮るのを失念してしまいましたがカメラ線もナビ裏まで引き回し地デジアンテナ、GPS、マイクなどを引き回します
ステアリングリモコン配線を探すのにはかなり

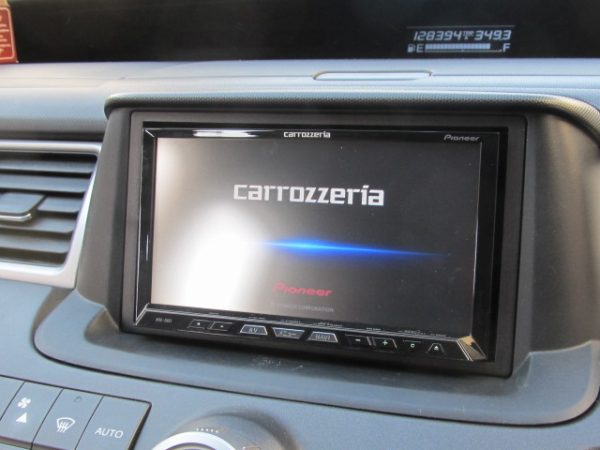

完成です
バックカメラも無事映りました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
引き続きのご紹介はVW ゴルフ トゥーランへブラケット方式ヘッドレストモニター、AVインターフェース、デジタルインナーミラー型ドライブレコーダーの取付で埼玉県三郷市へ出張取付にお伺いいたしました
お見積り時のご相談内容が後部座席にモニターを設置してFireTVを見れるようにしたいとの事でした
純正システムにAVインターフェースを取付してAVインターフェースにFireTVやスマホを入力接続、AVインターフェースから純正モニター及び後部モニターへ出力と言う仕組みとなります
ご用意していただいたAVインターフェースはAIT-VWDP-AIO-TC ナビ男くん社の商品だと思います
商品名はDojyoshaTV 『同乗者TV』と言う事ですね
純正モニターを抜いてAVインターフェースのケーブル類を施工していきます
アームブラケット式ヘッドレストモニター左右を設置して完了です
カメラが悪ピントが有っていない写真が続いてしまいます申し訳ございません
続いてセルスターのデジタルインナーミラー型ドライブレコーダーのリアカメラから開始します
オプションの別体式フロントカメラモニター本体を設置します
デジタルインナーミラー型ドライブレコーダー完了です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はボルボ XC60へ前後型ドライブレコーダー、ドライブレコーダー用サブバッテリーの取付で城南モーターサービス様の請負い作業で世田谷区へ出張取付にお伺いいたしました
ドライブレコーダーはCellstar のCS-361FHTです
まずはリアカメラから開始です
カメラ線がフロントへ回ったら電源関連の作業ですが今回はドライブレコーダー用のサブバッテリー
iCELL https://ikeep.co.jp/の作業を進めます
幸シート下に設置が出来そうです、特にパワーシート車はシート下にクリアランスが無い為ラゲッジルームに設置することが多いです
ヒューズBOXから常時及びACC電源を取得します
インジケーターがあり問題なく電源が供給されていることを確認、配線をまとめてシート下に設置します
このバッテリー固定ブラケットの穴などが一切なく付属のマジックテープでの固定のみの為シート下は問題ありませんが、ラゲッジルームの場合は厄介です
完成です
