今回のご紹介はGR86へデジタルインナーミラー型ドライブレコーダー、ホーン交換でリピーターのI様からのご依頼で横須賀市へ出張取付にお伺いいたしました
まずはホーン交換です、スバル レヴォーグ純正ホーン（型番 H3717VA000）なのだそうです
バンパー脱着しての作業です
途中写真はスキップとなりますがデジタルインナーミラー型ドライブレコーダー作業です、
リアカメラの写真ですが既存で通常のドライブレコーダーが付いているのでその横に設置します
ミラー被せ型のモニターです
完成いたしました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

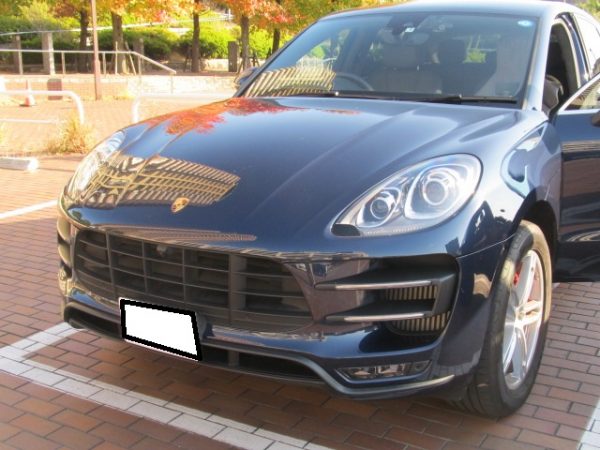

本日のご紹介はポルシェマカン2015年モデル 型式DBA-95BCTLAの作業で東京都江東区へ出張取付にお伺いいたしました
カイエンはかなりの台数の実績があるのですが『カーナビ交換』としてのマカン作業はお初です
ナビの周りのパネルですが初め外し方が分からずその場で調べたところかなり硬く厄介との事、傷がついたり割れてしまいそうで外れる迄相当時間が掛かりました（夢中だったので分かりませんが1時間位？？？）

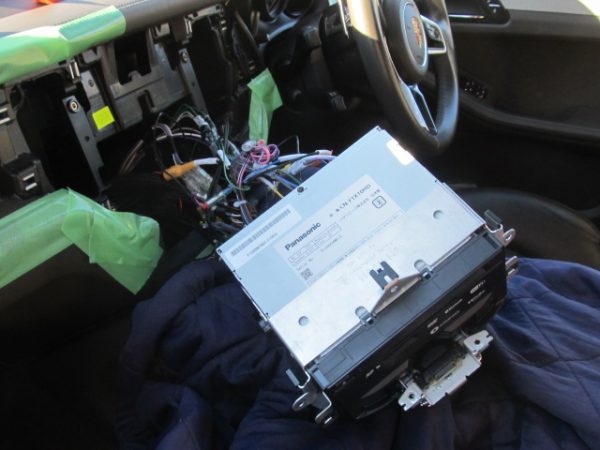

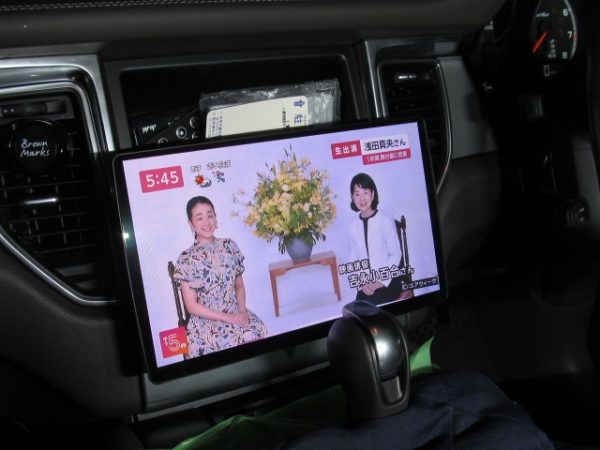

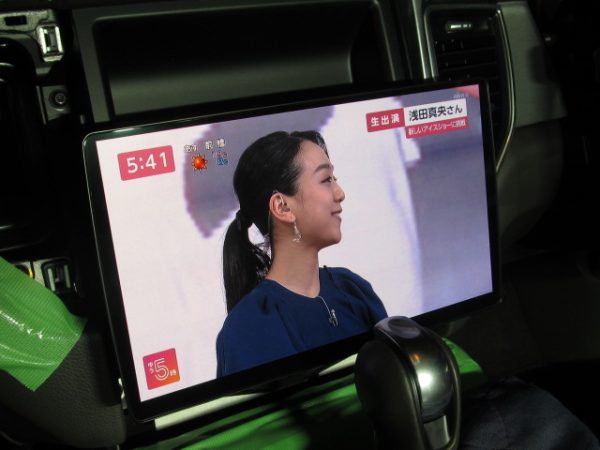

開始が15時位だったため、時間もおして暗くなってしまい途中の工程は撮りわすれてしまい最後の電源確認写真となります、純正クラリオンナビを一式外し、パナソニックのフローティングタイプナビ CN-F1X10を取り付けました

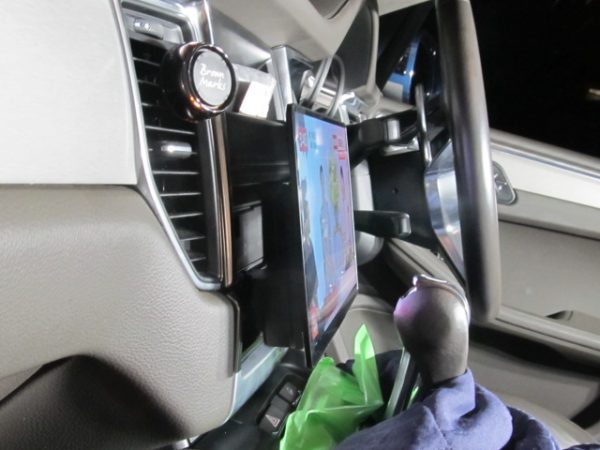

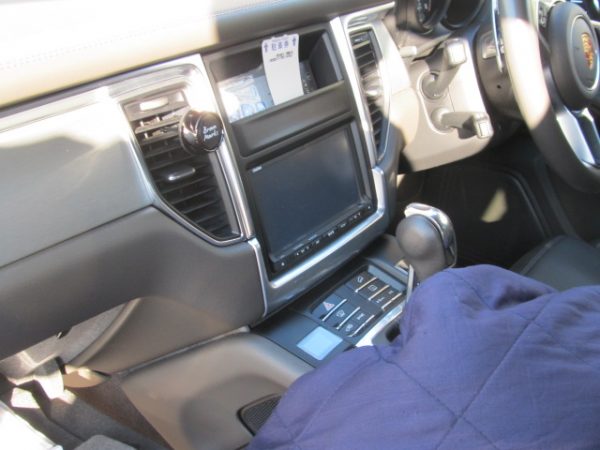

横から撮った写真ですがシフトノブにも干渉せず問題ありません
完了してから問題が発覚ですメールでの見積もり当初純正のバックカメラが付いていないか？の確認をお客様にしたところ、有るという事でその場合に必要なデータシステム社製のカメラアダプター『RCA004H』を合わせてご用意頂く様にお伝えしてありましたhttps://www.datasystem.co.jp/products/c_adapter/index.html

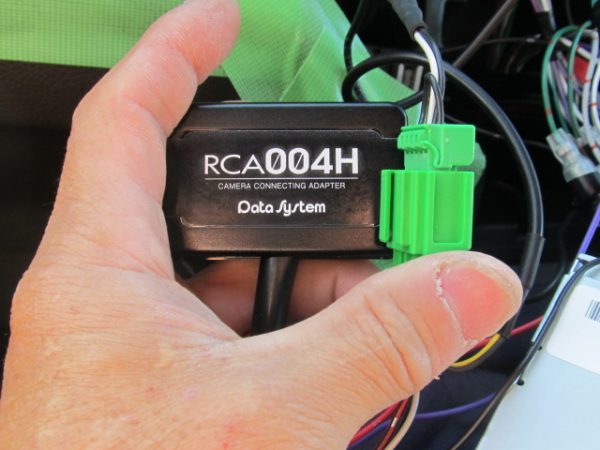

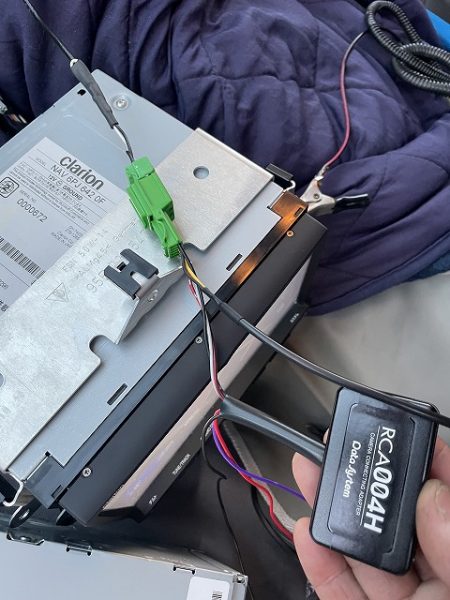

純正クラリオンナビの場合は本来ホンダ車用であるRCA004Hが適合します、下の写真の左側の緑のコネクター部分です
※備忘録情報 車速信号は白/黒
ところが実際はバックカメラと言うよりもアラウンドビューモニターが搭載されているお車でこのRCA004Hではアラウンドビューモニターは映し出せなかったのです、当然メールでのやり取りだけで当日お車を初めて見るのでアラウンドビューモニターが付いている旨は、お知らせ頂けてないと知る由も無く…
お客様に何とかアラウンドビューモニターが映せるようにならないか？とご相談されその場でアラウンドビューモニターが映し出される仕組みが『何とか』解析できました、しかしそれには純正のナビをそのまま生かさなければらず結論としては純正ナビを後部トランクへ移設と言う事になりました

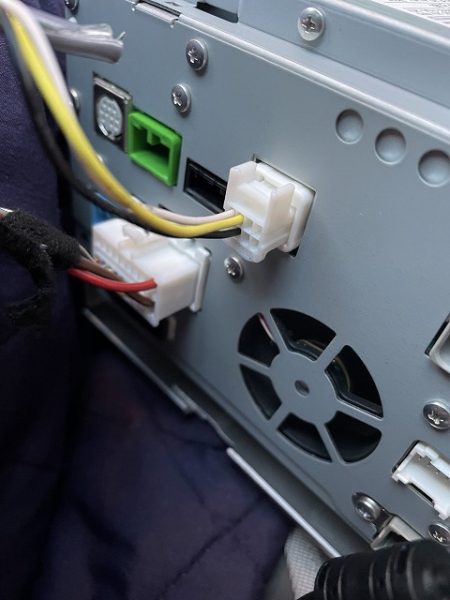

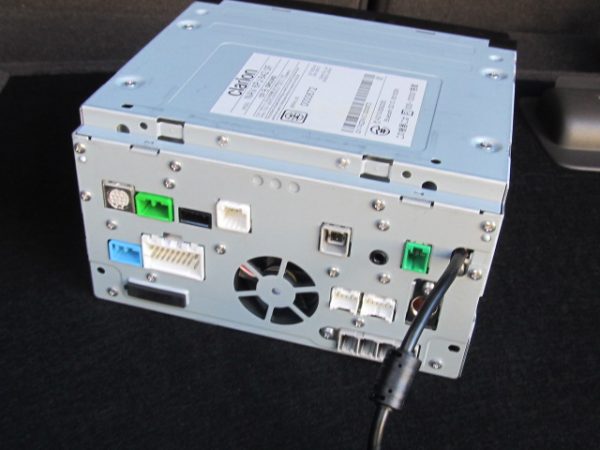

この写真は純正クラリオンナビの背面ですがどうやらこの四角い8ピンコネクターがアラウンドビューモニターに関わっている様でした
それでもRCA004Hは必須です
時間も遅くなってしまった為、追加作業として後日にお伺いして作業をしました
こちらは純正ナビを一度引き出し必要な電源線を取り出しています

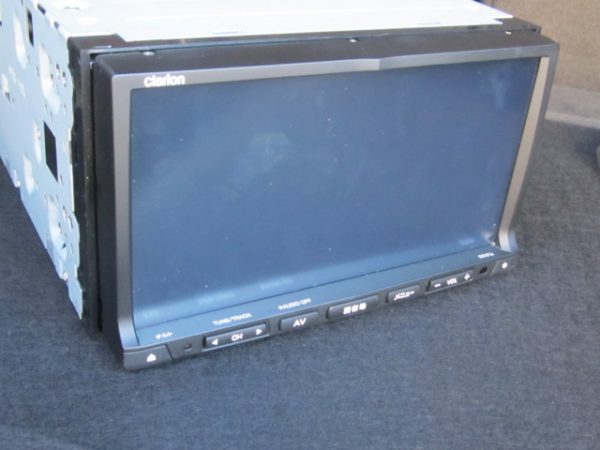

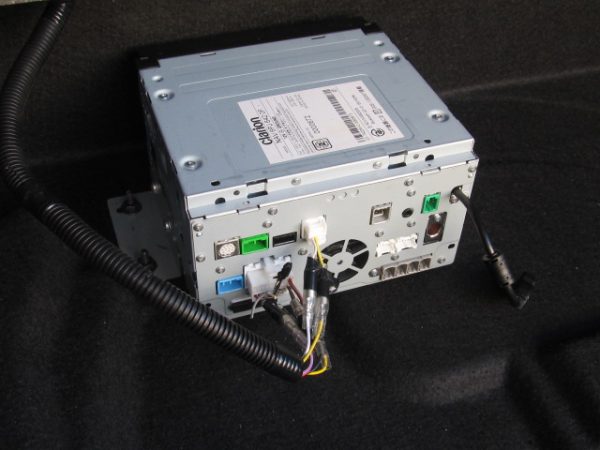

こちらは純正クラリオンナビでラゲッジルームの下に埋め込み設置致しました

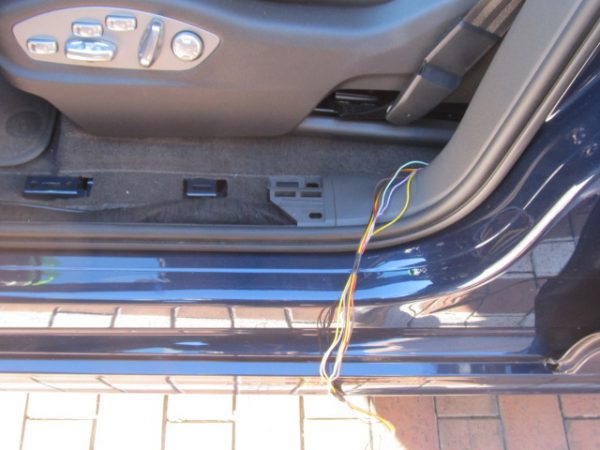

いくつかの電源線等を延長してリアまで回しました

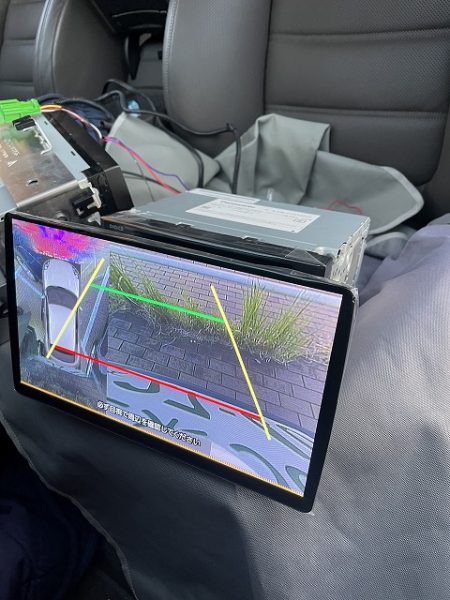

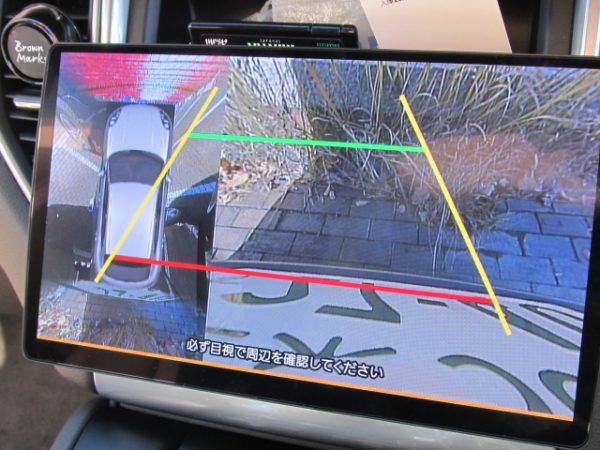

無事映りました
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

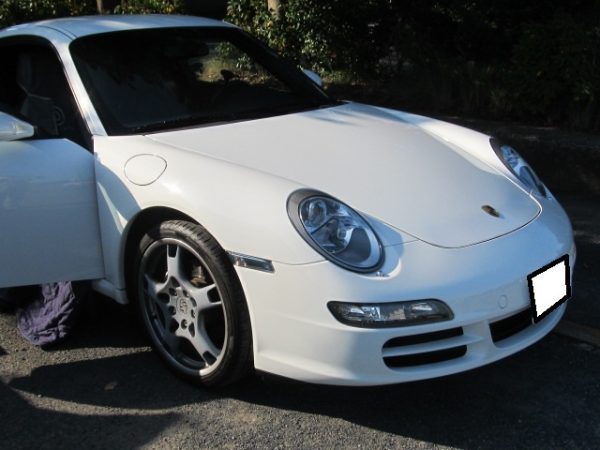

今回のご紹介はポルシェ911 997型にカーナビ＆バックカメラの取付で川崎市多摩区へ出張取付にお伺いいたしました

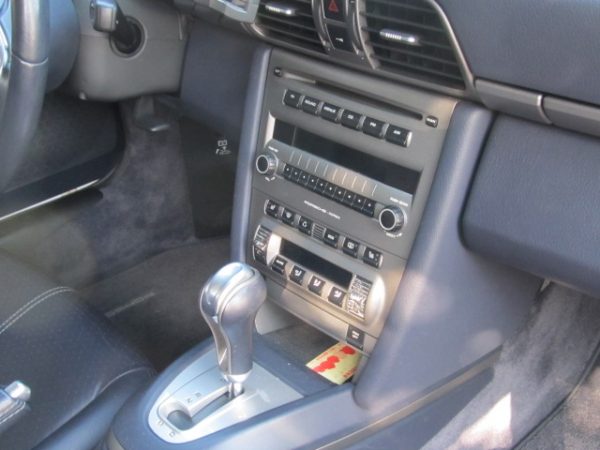

割と珍しいと思いますが純正オーディオ仕様です

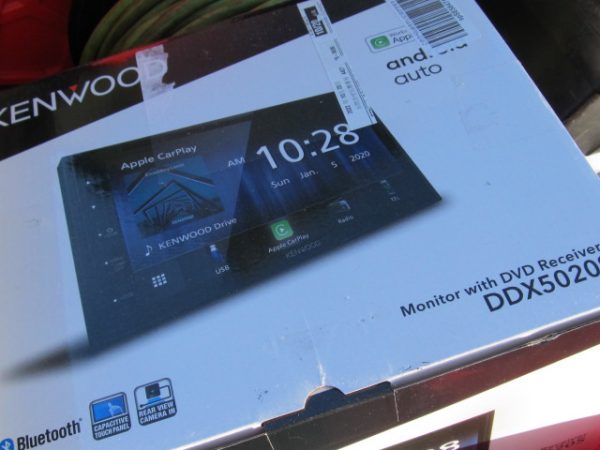

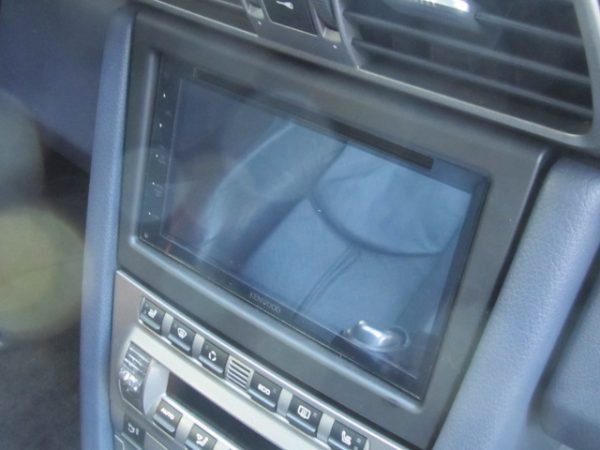

ディスプレイオーディオはKENWOODのDDX5020S

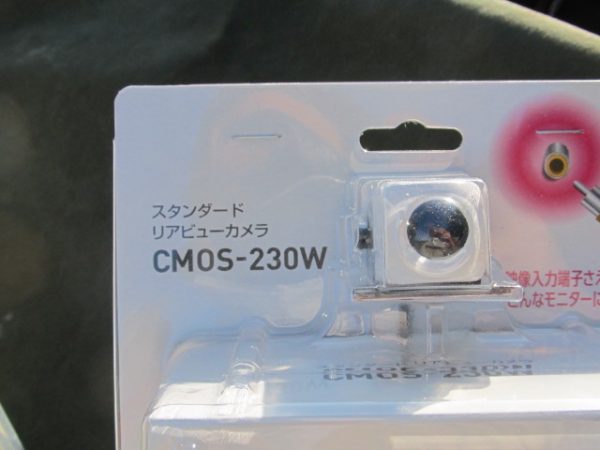

バックカメラは同じくKENWOODのCMOS-230W

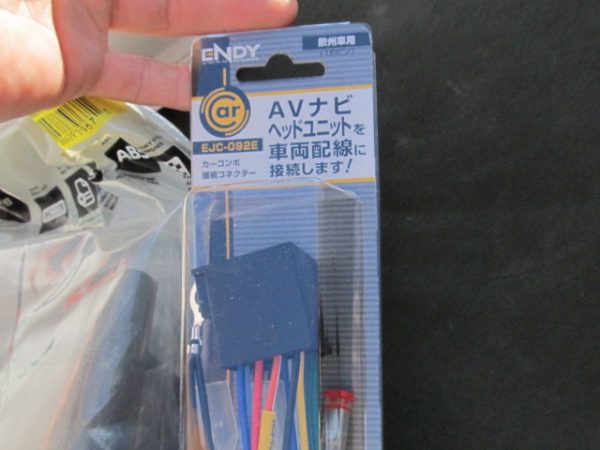

取り付けキットが廃盤の為細かいパーツのかき集めでの施工ですメイン電源カプラーはENDYのEJC092E
欧州車共通コネクターですねhttps://www.endy-toko.jp/product/detail/161/

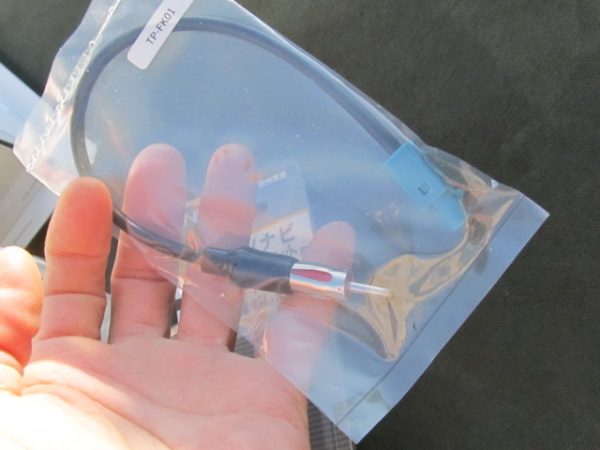

アンテナはFAKRA→JASO変換 です EVC-3602https://www.endy-toko.jp/product/detail/64/

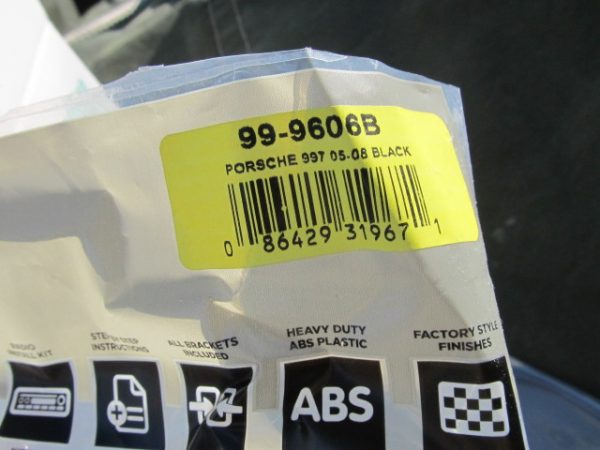

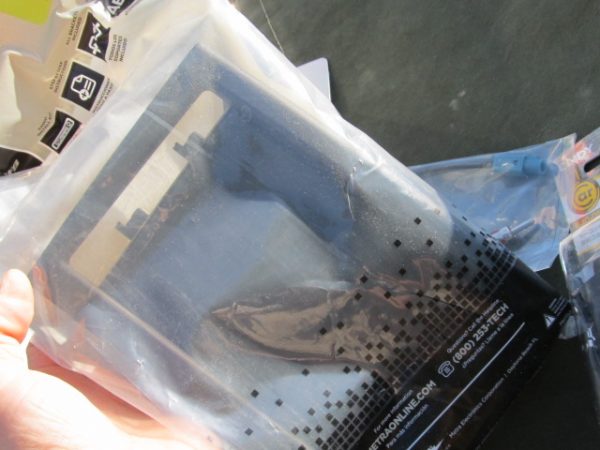

フェイスパネルは輸入品の様ですが99-9606Bで検索できます 参考http://www.metraonline.com/part/99-9606B

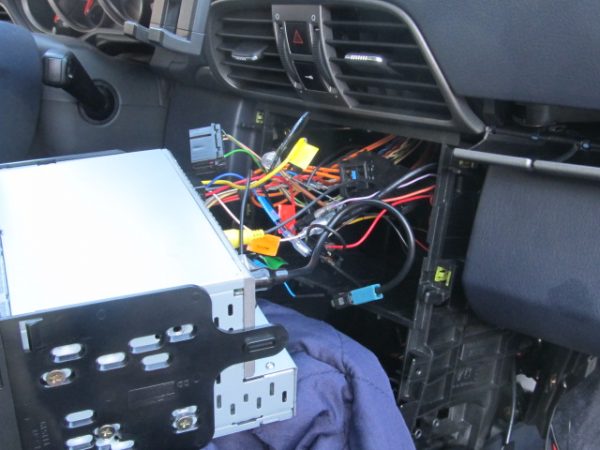

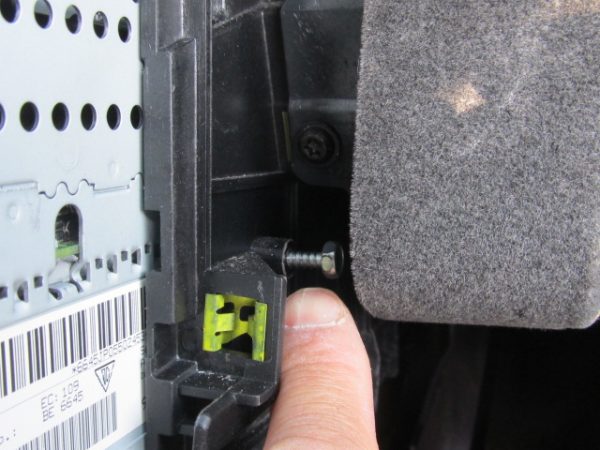

先に純正オーディオは外してオーディオの背面を見てコネクターが合うか？を確認してからバックカメラを開始します

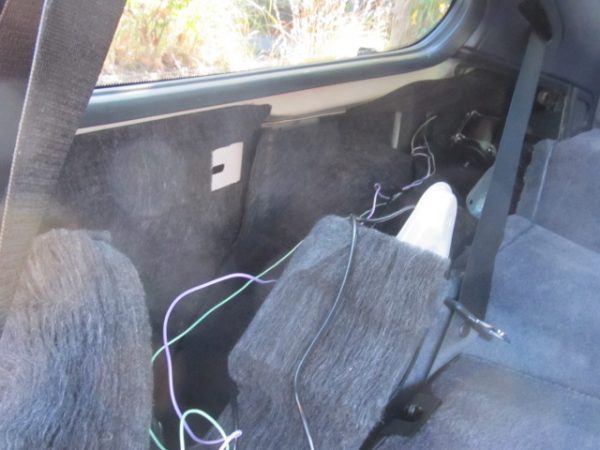

後部クウォーターパネルの内張を外しカメラ線の通り道の確保です

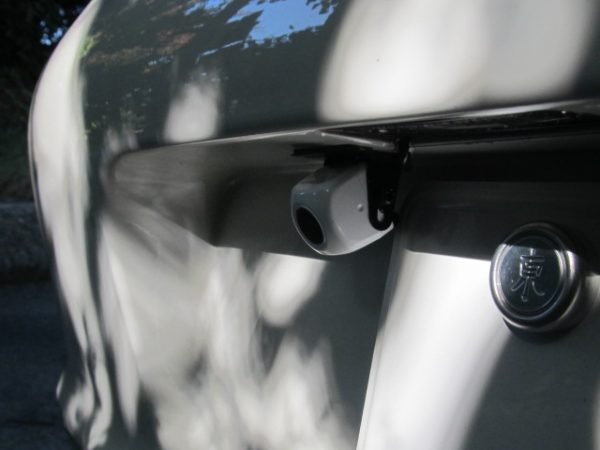

ナンバー灯の脇に切り欠きを入れてはカメラ線を引き込みます
カメラ線がオーディオ裏まで来たら、ディスプレイオーディオのマイク配線等を施工して完成です
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介はメルセデス Eクラスクーペ C207へ両サイドカメラ＆フロントカメラの取付です
リピーターのK様からのご依頼で横浜市泉区へ出張取付にお伺いいたしました
中華無名製のカメラとモニターのセットだそうです、お客様ご自身で取り付けようと覆われたそうですが難易度が高くご相談頂きました
まずはフロントカメラから開始です
純正のハーネスに沿って室内へ引き込みます
今回ピンボケばかりの写真ですみません💦
続いてサイドカメラですミラー ASSYを外して取り付ける部分の見極めを致します
ミラー自体の分解は難易度非常に高いです
カメラは開閉の軸部に設置することになりました

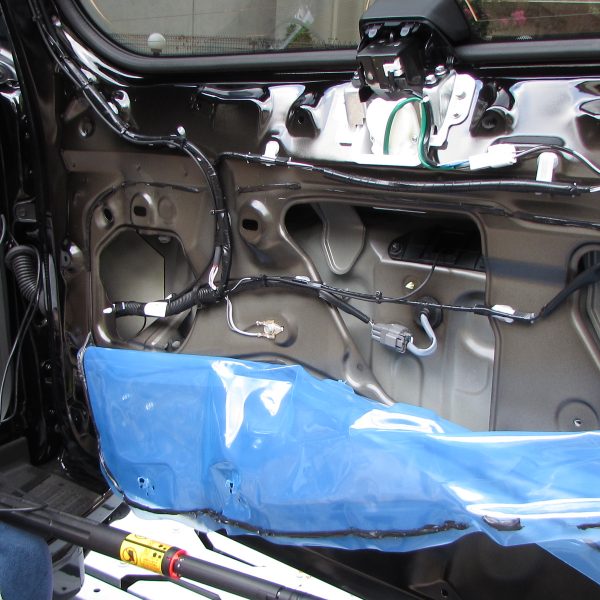

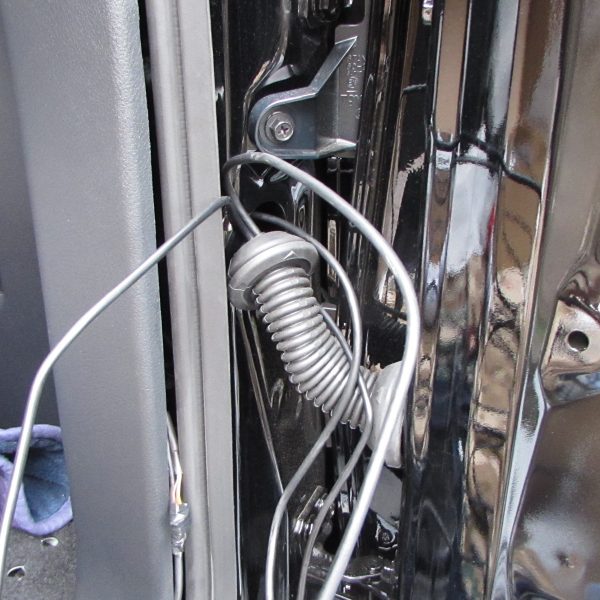

カメラの配線をドア内から蛇腹ホースを介して室内へ引き込みます
左右同じ作業です
完成です判り辛いかもしれませんが画面が3分割で上部がフロントカメラ、下部が更に２分割で左右カメラとなります
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

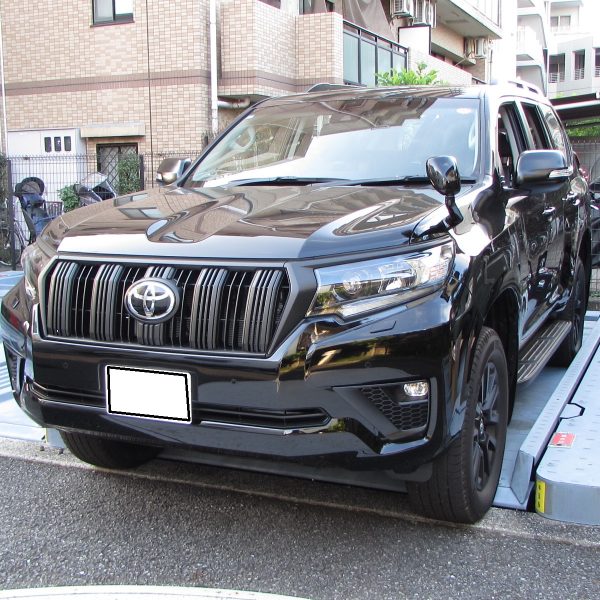

今回のご紹介は150系 ランクルプラド2023年式です世田谷区へ出張取付にお伺いいたしました

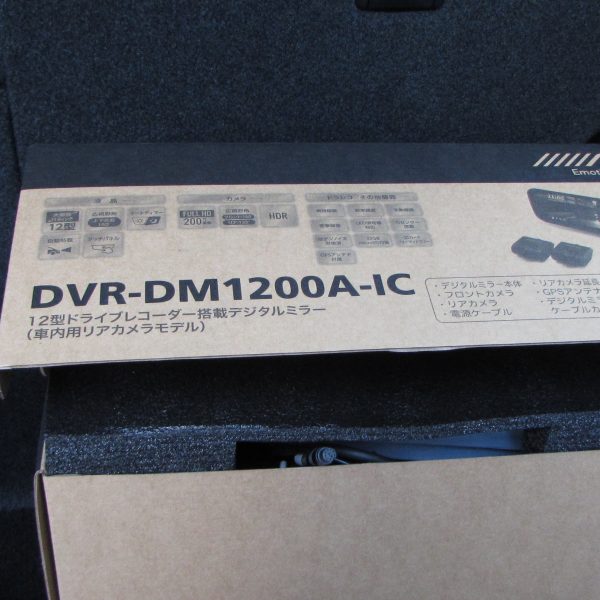

まずはデジタルインナーミラー型ドライブレコーダー『DVR-DM1200A-IC』

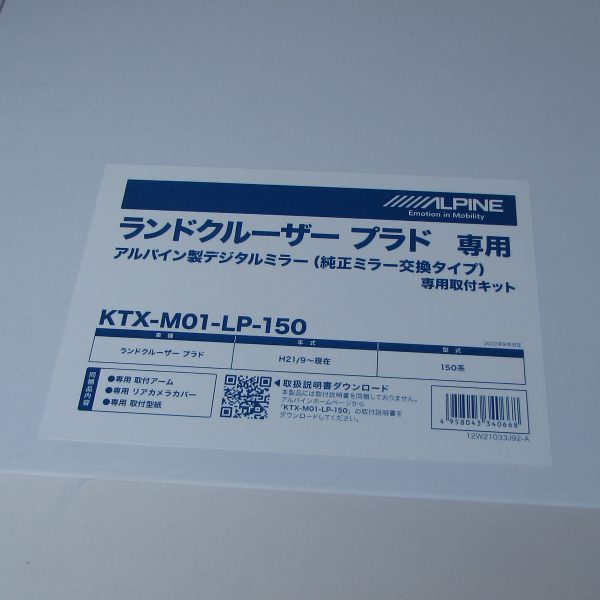

純正ミラー交換タイプで専用キットを使用します『KTX-M01-LP-150』
横開きのリアゲートの内張を剥します

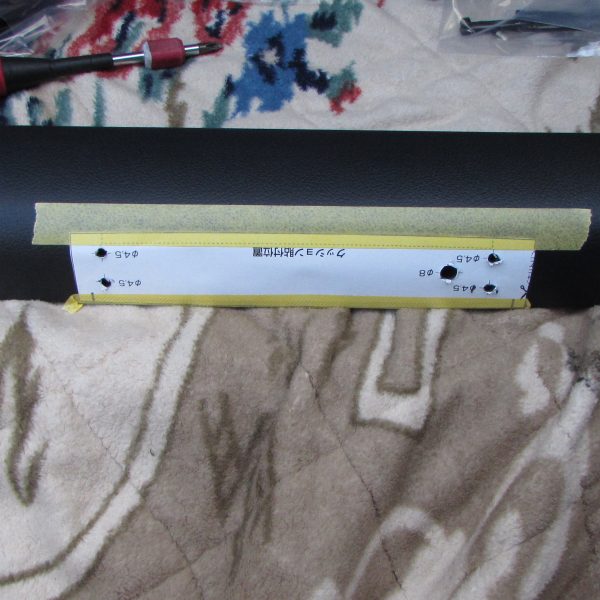

ドライブレコーダーのリアカメラ設置場所は指定が有り型紙に沿って穴あけ加工を行います

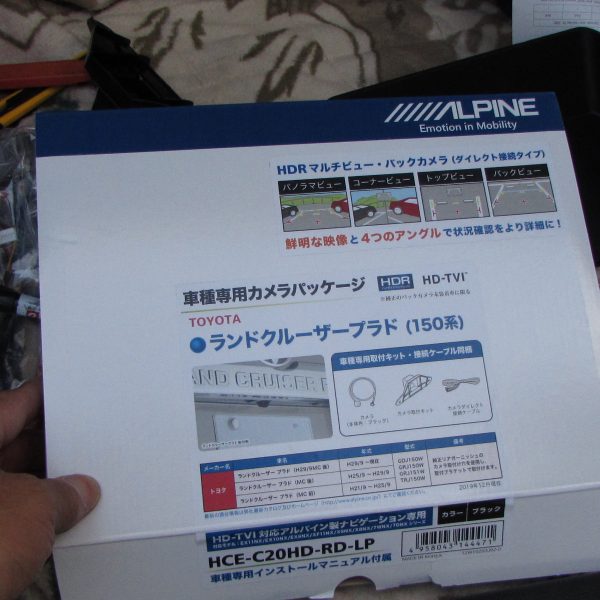

バックカメラの作業もある為同時進行してきます

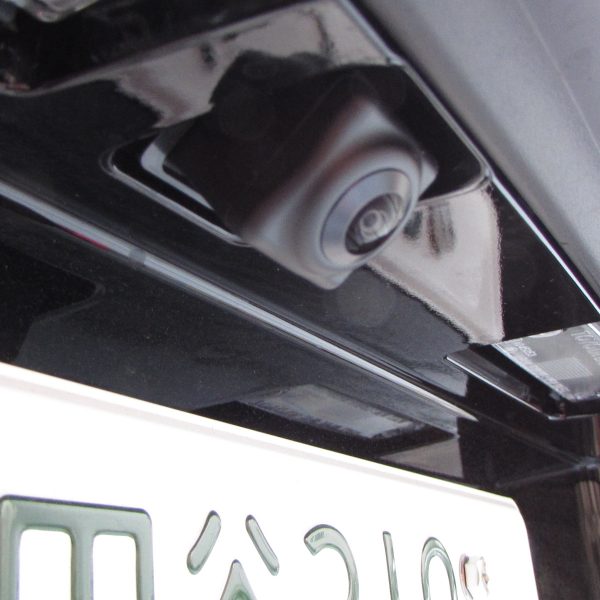

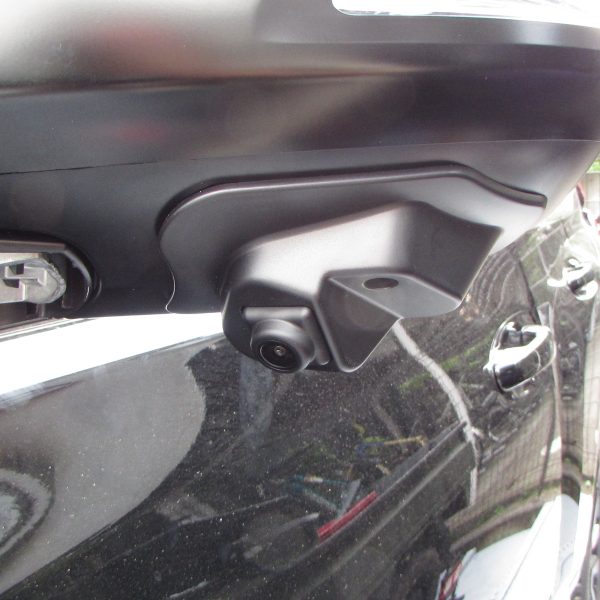

リアカメラも専用のキットを使用します
やはり専用キットなので綺麗に付きます
こちらはデジタルインナーミラー型ドライブレコーダーのリアカメラの配線作業です
あくまで個人的な感想ですが…少なくともリアハッチガラスが開くプラドに限って言えばこのカバーむしろ無い方が
さりげなくリアカメラが有って良い気がします

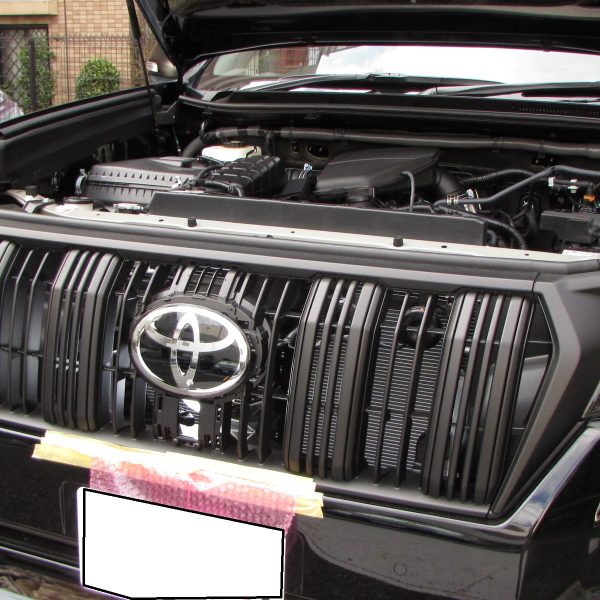

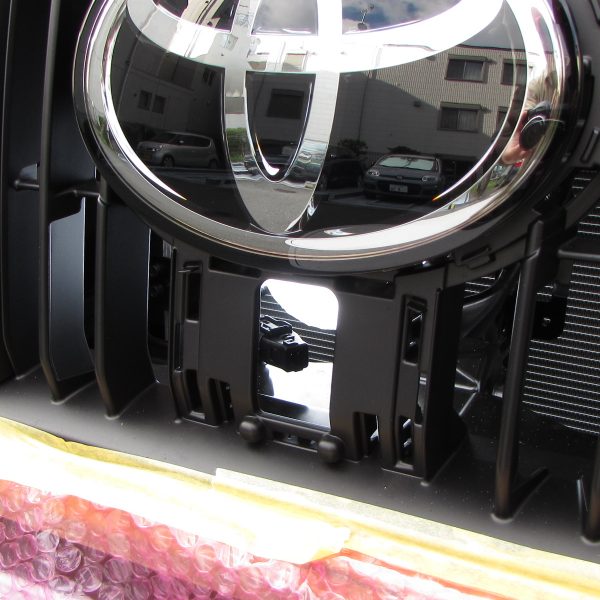

続いでフロントカメラに取り掛かります、純正でもここに付くのだと思いますがメクラカバーを外して専用キット
を使用して取り付けます

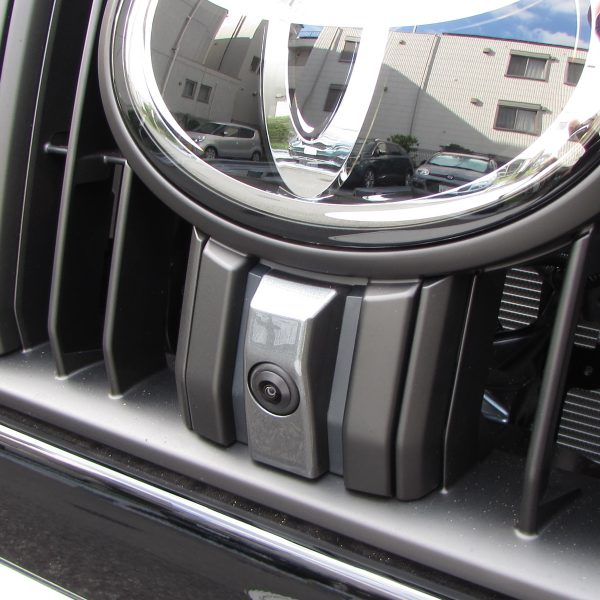

専用キットなのでやはりさりげなくて良いですね

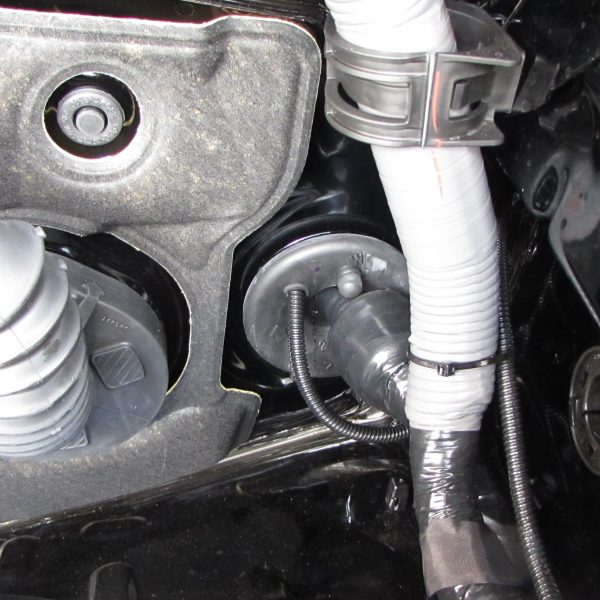

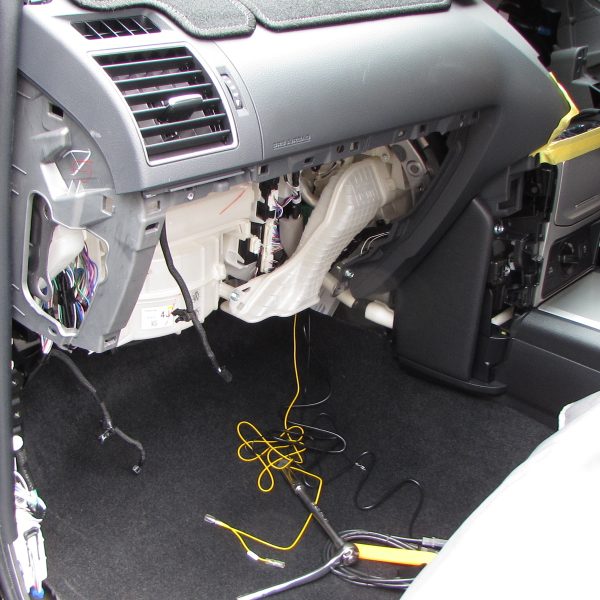

フロントカメラ線はバルクヘッドの純正ハーネスのグロメット脇から室内へ引き込みます
続いてサイドカメラですが時間が押していたこともあり途中写真を撮り忘れ完了写真です

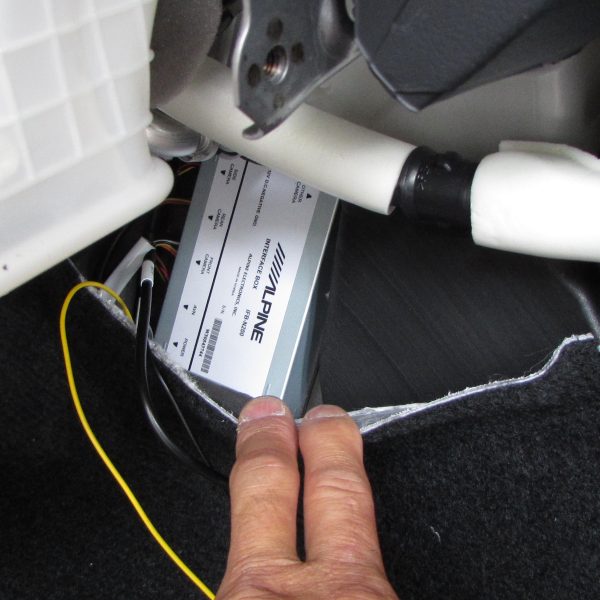

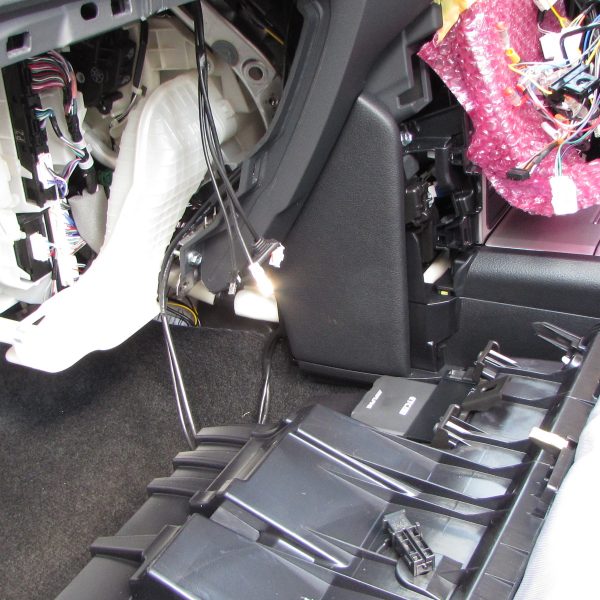

カメラ線が全て集まりましたらフロント、サイド、リアカメラを同時接続するための機器『IFB-N200』に接続します
https://www.alpine.co.jp/products/accessory/IFB-N200

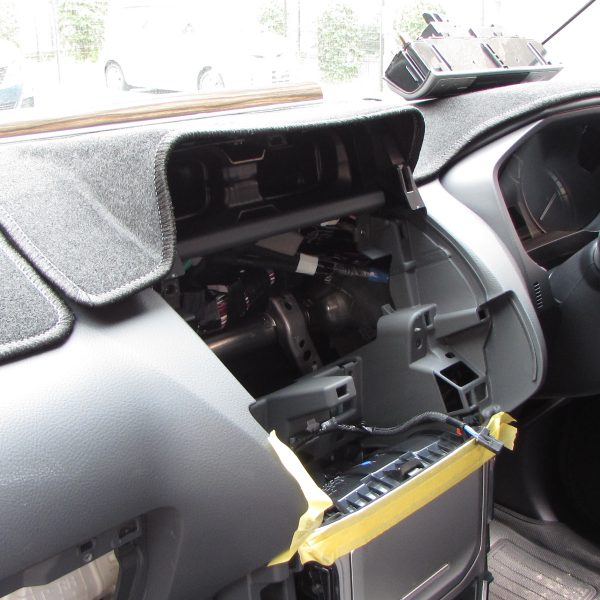

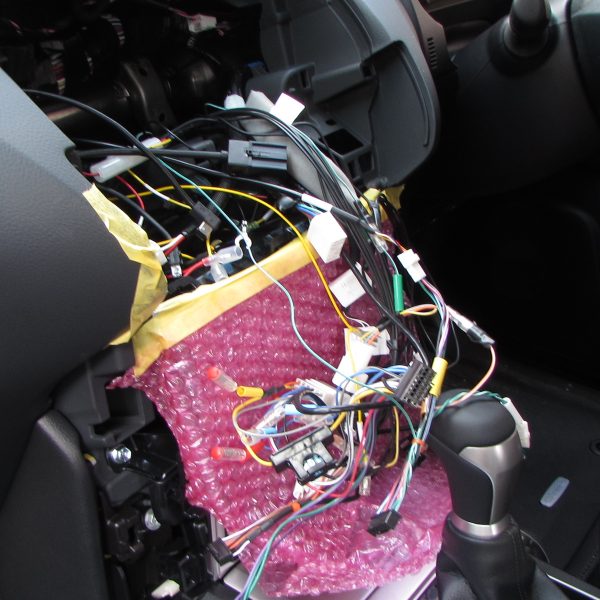

いよいよナビ本体の施工に取り掛かります、ALPINEのBIG Xとなります

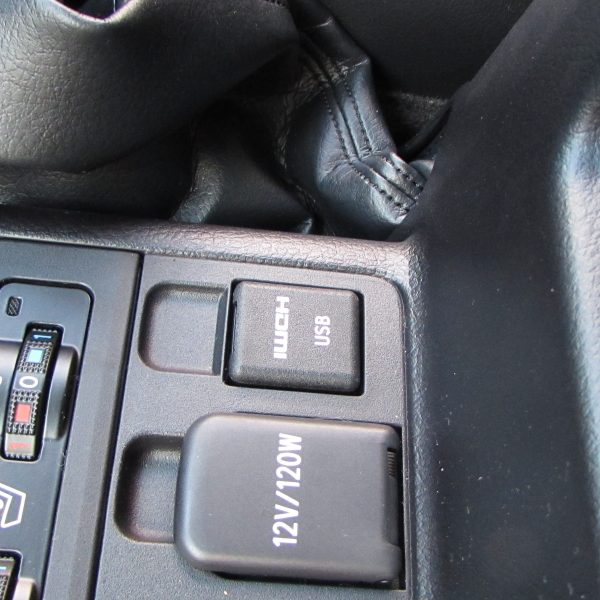

同時進行でETCやUSB＆HDMIポートを施工します

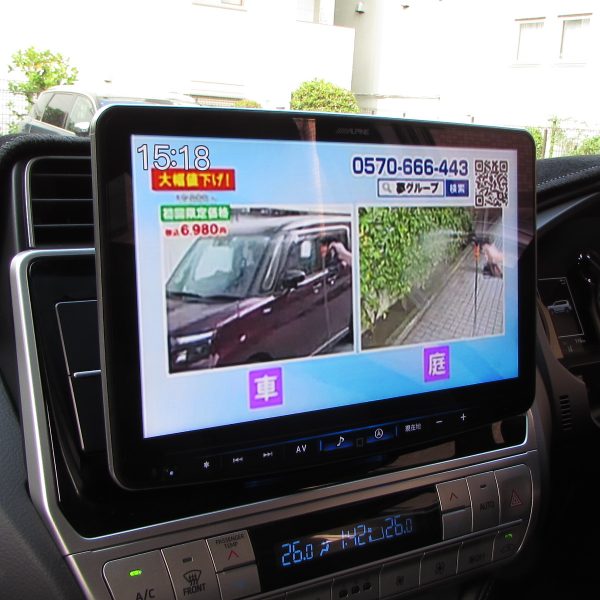

完成です
後日フロントガラスに断熱フィルムを施工するとの事で地デジアンテナやデジタルインナーミラー型ドライブレコーダーのフロントカメラは貼り付けずにお渡しです
カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします
今回のご紹介は日産 LEAF (リーフ) ２世代目のZE1の作業となります、デジタルインナーミラー型ドライブレコーダーの取付となります リピーターのY様からのご依頼で横須賀市まで出張取付にお伺いいたしました

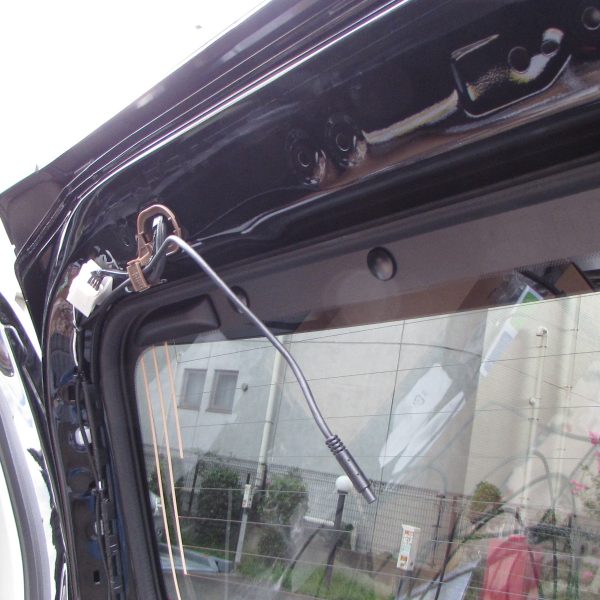

まずはリアカメラから開始です、蛇腹ホースを通して室内側へ這わせます

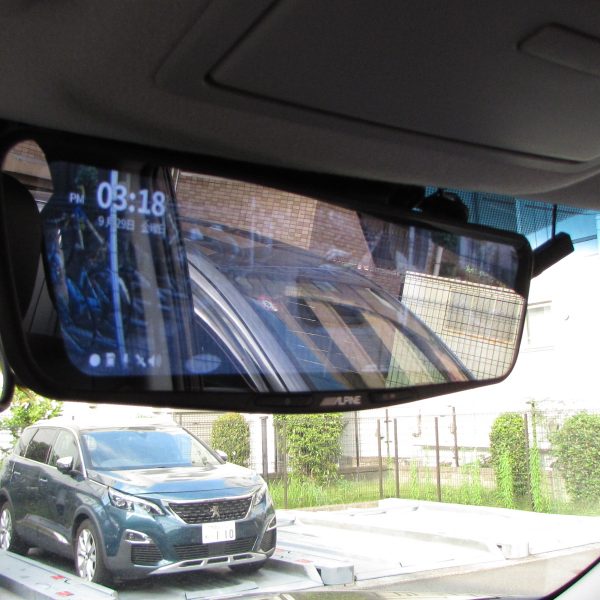

実は純正のデジタルインナーミラーが付いているのですが見づらいという事もありドライブレコーダーも兼ねる社外
デジタルインナーミラー型ドライブレコーダーを取り付けます
車両前方迄回したのち電源線、GPSアンテナ線などを施工して完成となります

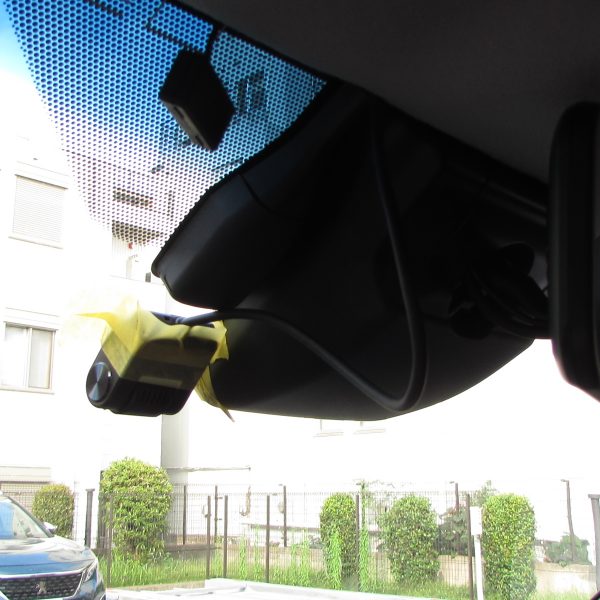

フロントカメラは別体式です

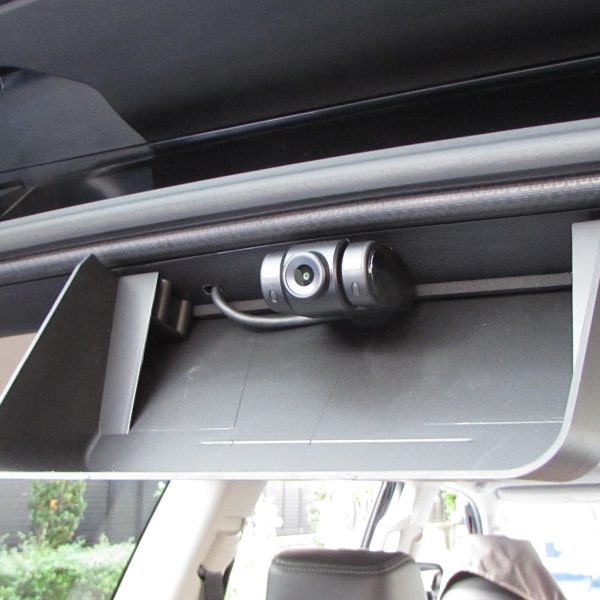

リアカメラは純正のデジタルインナーミラーのカメラを塞ぐように真ん中に設置しました
