2024年02月

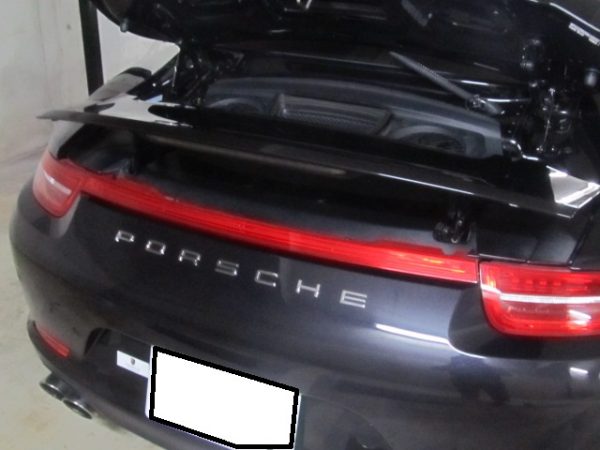

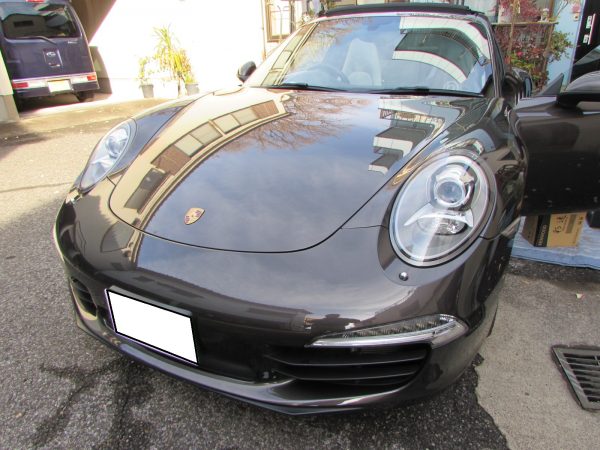

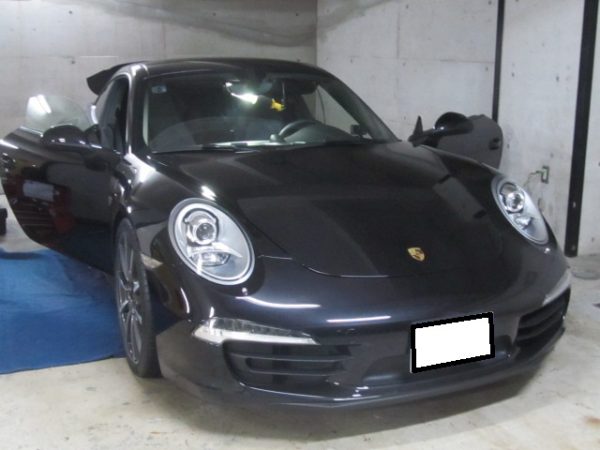

今回のご紹介はポルシェ911 991型へ カーナビ＆バックカメラ取付で品川区へ出張取付にお伺いいたしました

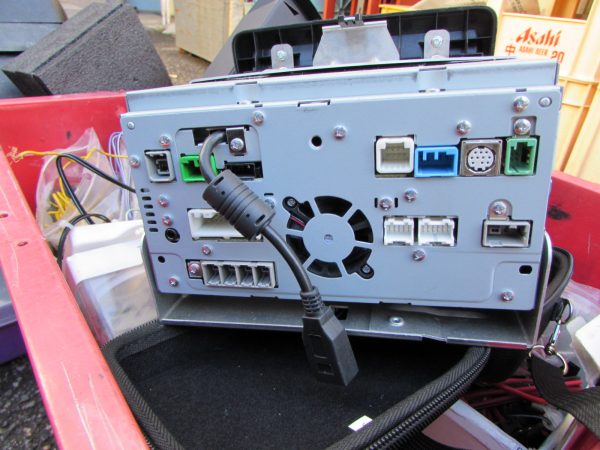

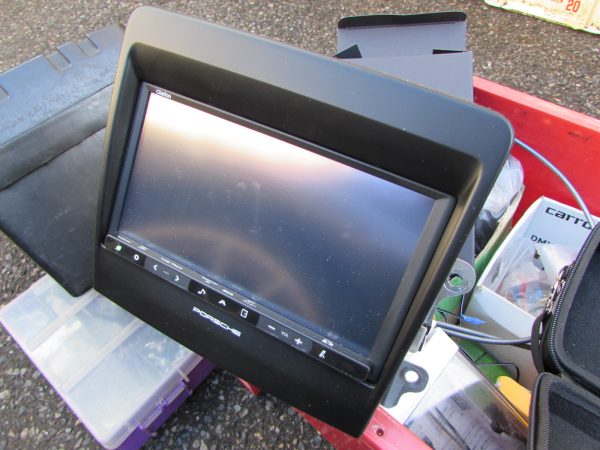

純正クラリオンナビから社外ナビ化となります

まずはバックカメラから開始です既存のカメラから入替となります

リアクウォーターパネルの内装を外しての施工です

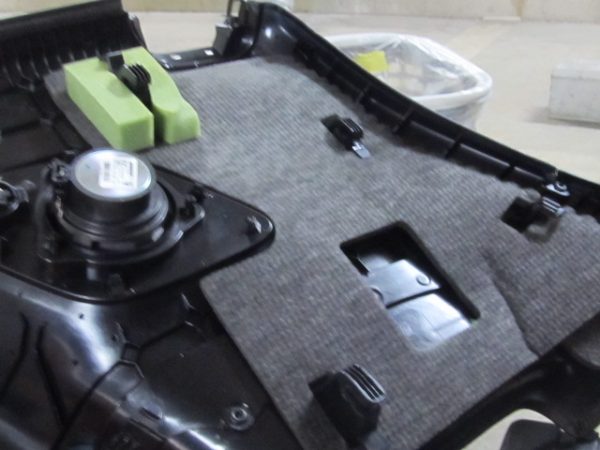

備忘録写真ですが内装の裏のフックを写真に残しておきました

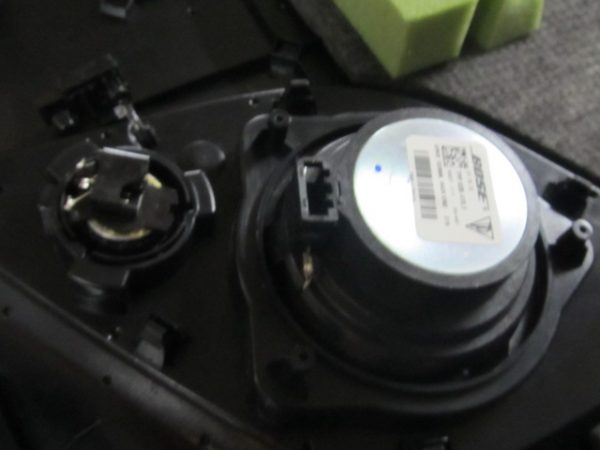

BOSE仕様です

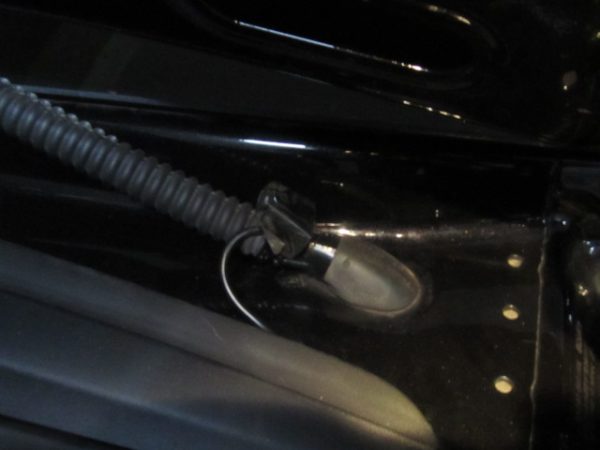

既存のカメラの配線が謎な付け方をされていてまるで素人の様に蛇腹ホースを切り裂いてカメラ線が引き込まれていましたそもそもここを通さなくても良いのに何故？と言う感じでした

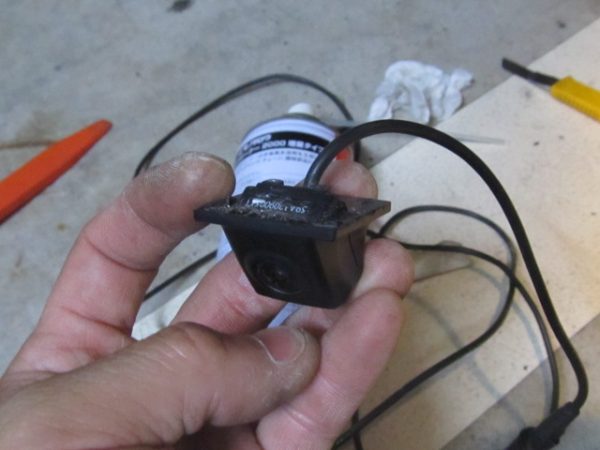

既設カメラは埋め込み『風』な形状をしたメーカー不明のカメラでした

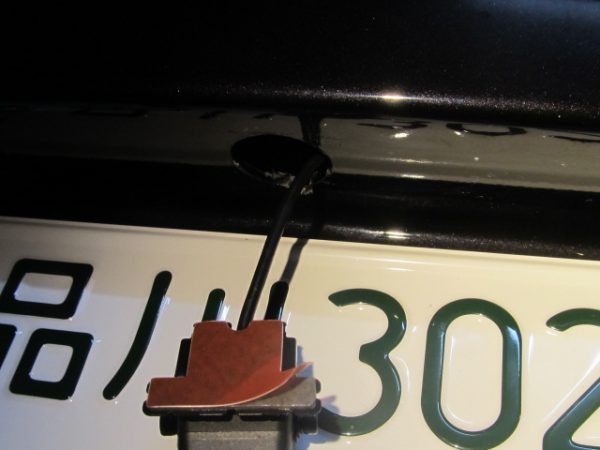

ナンバー枠のど真ん中にホールソーで穴を開けて取付られていました、通常は当方では左右のどちらかにずらして付けるのですが穴が開いてしまっているので塞ぐようにカメラを設置しましたただ貼り付けなので貼り付け面が小さい為好ましくは有りませんが仕方ありません、カメラはカロッツェリアのND-BC8Ⅱです

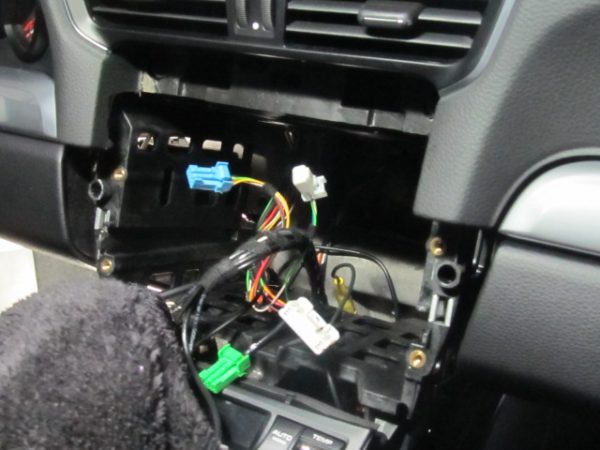

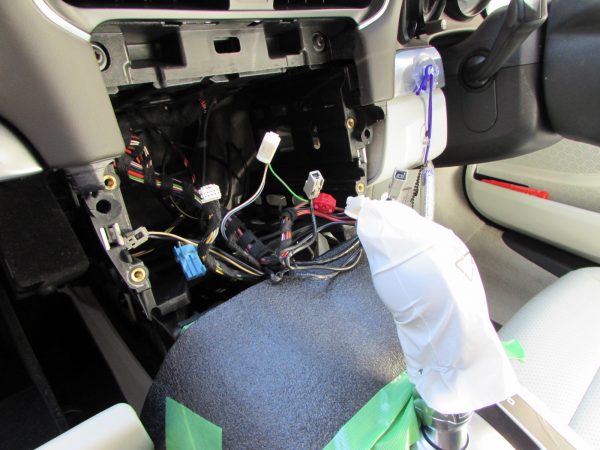

カメラ線をオーディオ裏まで引き込んだらナビの作業に取り掛かります

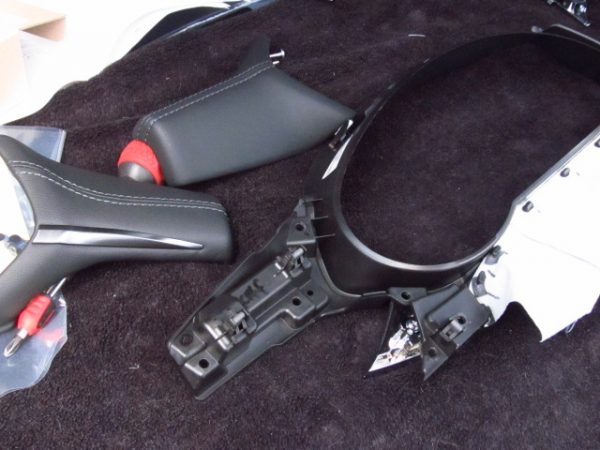

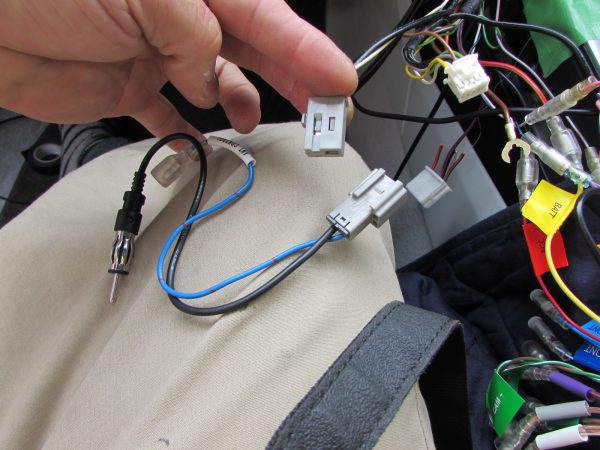

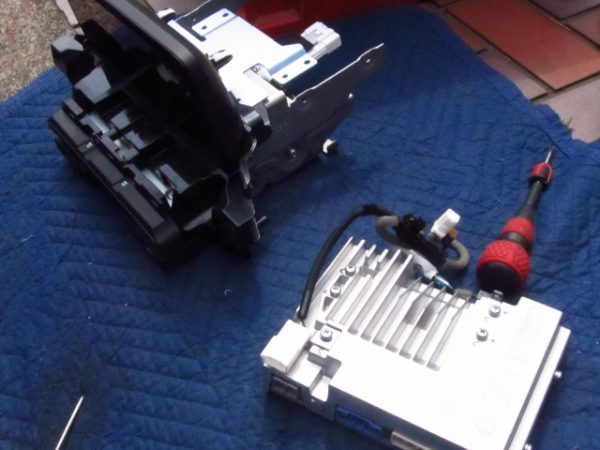

991はフロントに別体のアンプが有りますので(今回はBOSEアンプです)アンプを再使用する為の組替を行います

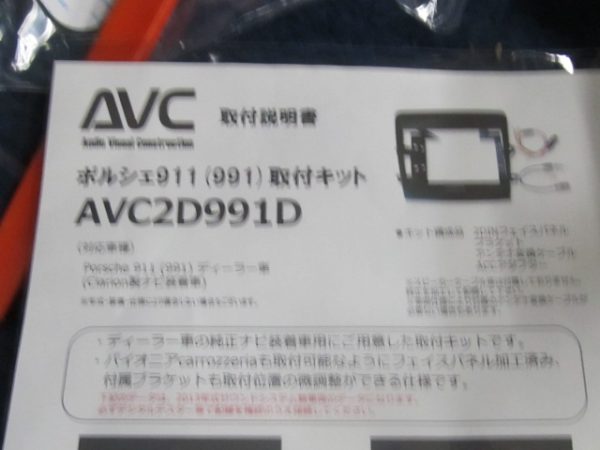

ピンボケですみません取り付けキットはAVCのAVC2D991D　https://benz-parts.net/product/avc2d991d/

あまり細かいことを気にしなければ実はこのキットは無くても取付可能です

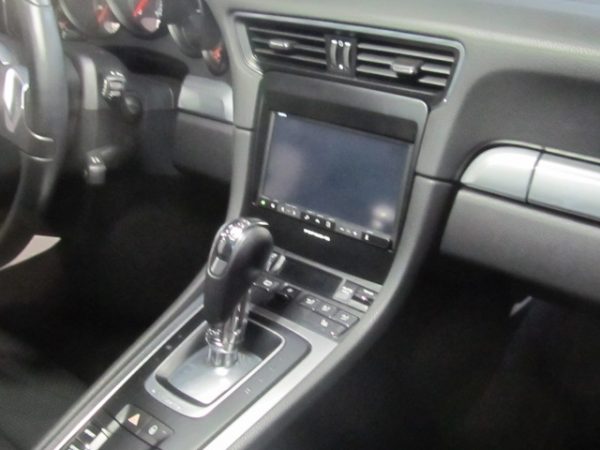

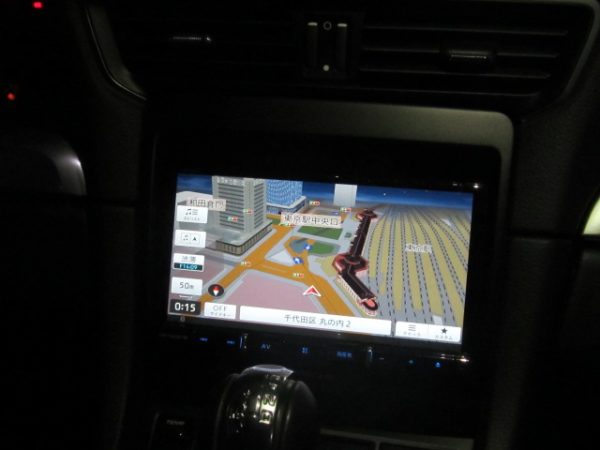

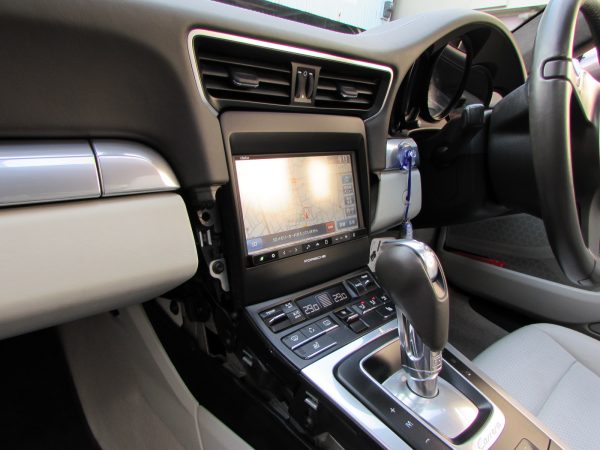

位画像で申し訳ございません、完成です

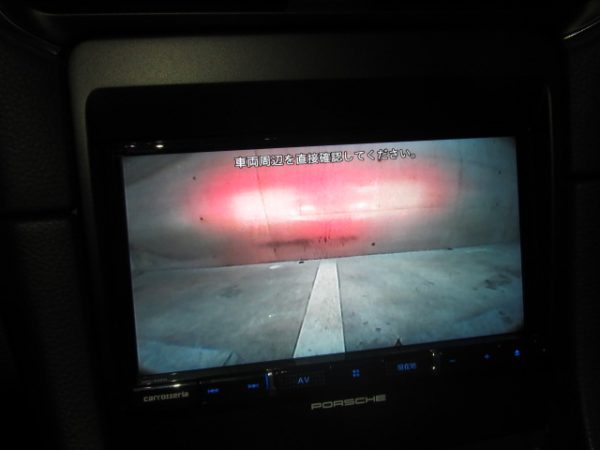

バックカメラ映像です

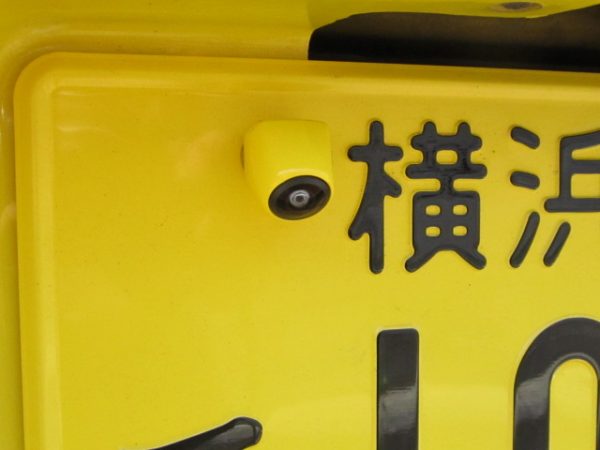

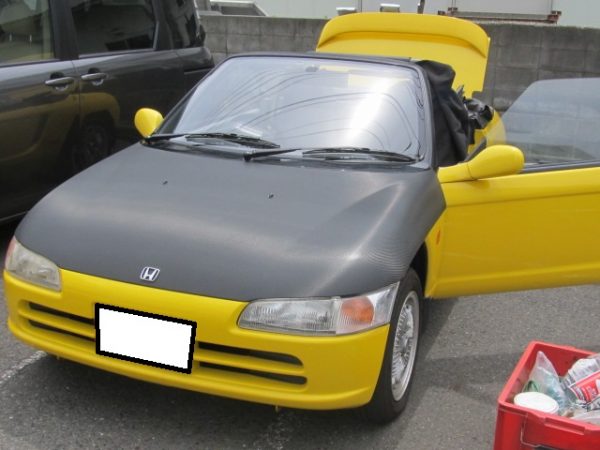

今回のご紹介はホンダ BEAT (ビート) PP1型へカーナビとバックカメラ取付で川崎市中原区へ出張取付にお伺いいたしました1990年代の車なのでやはりプレミアム価格で取引されるお車ですね

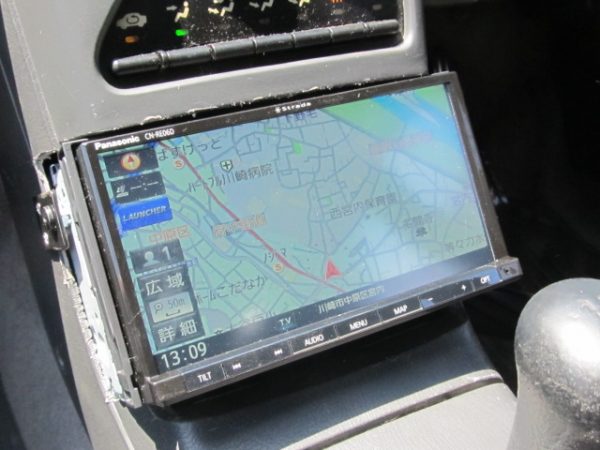

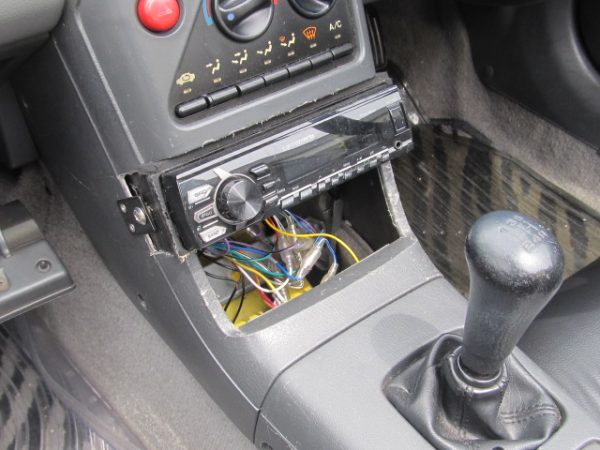

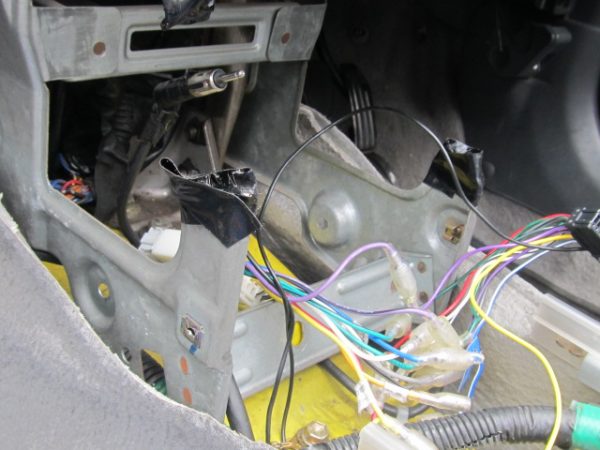

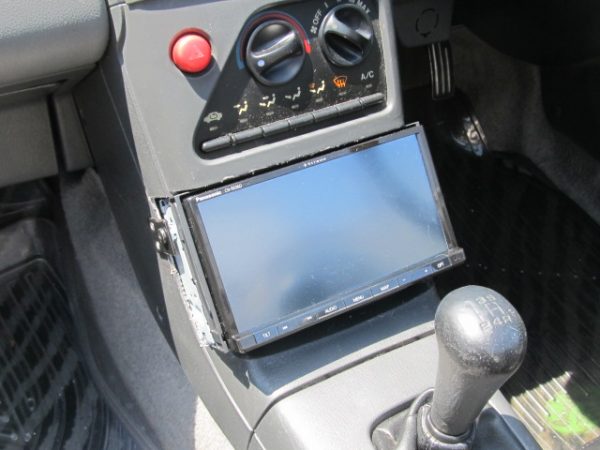

既存で車外オーディオが付けられています恐らく取り付けキットが存在しないのでしょうか？

始めたかこの状態でした

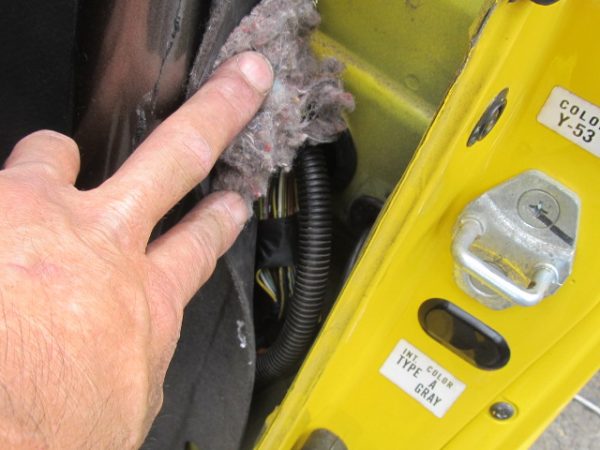

まずはバックカメラの作業から開始です、記憶では初めて施工するお車ですがミッドシップレイアウト＋カブリオレと言う構造上一般の車よりも作業は大変です

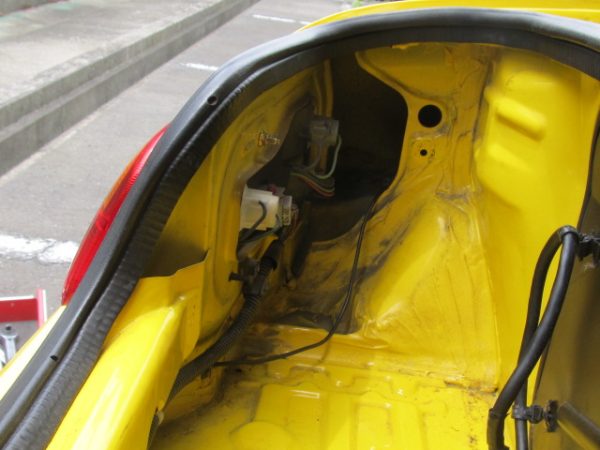

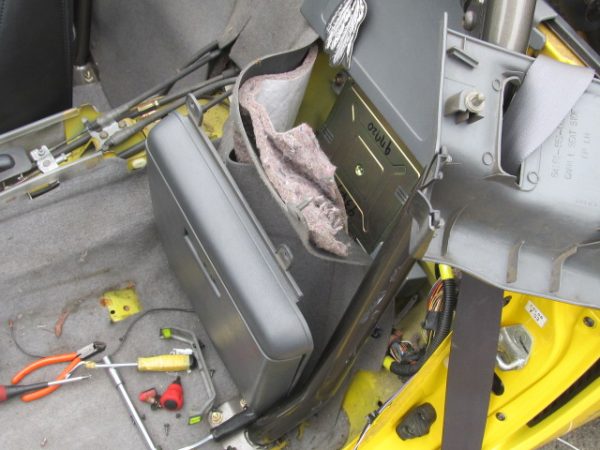

ラゲッジルーム内、シートなど撤去しての作業となります

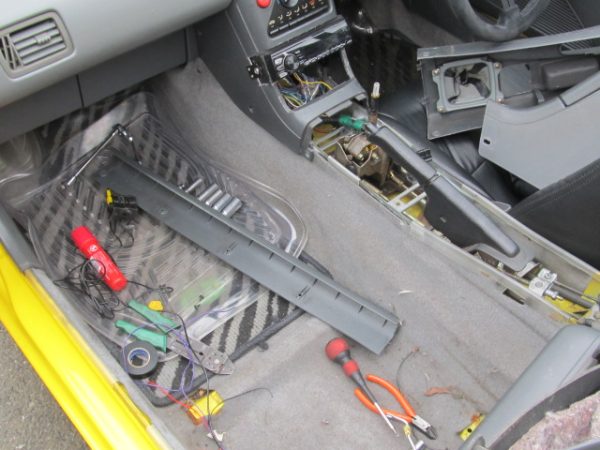

センターコンソールも全て撤去です

地デジアンテナやGPSなど施工し、パネルも2DINサイズが入るように更に開口部を広げる加工を施し完了です

出張取付と言う特性上ショップさんの様にカバーパネルなどの作成が出来ませんがお客様には予めご了承済みですのでこれで完成です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

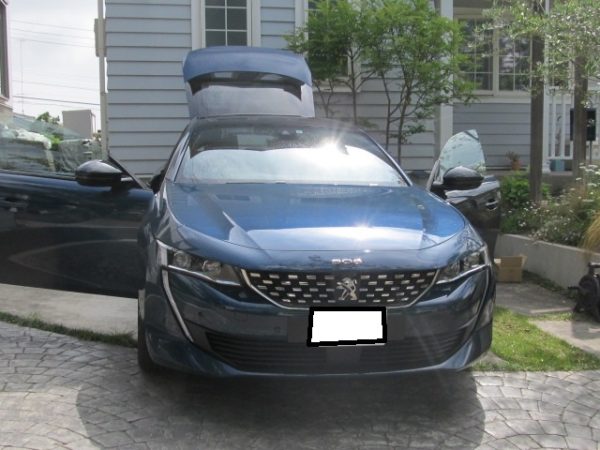

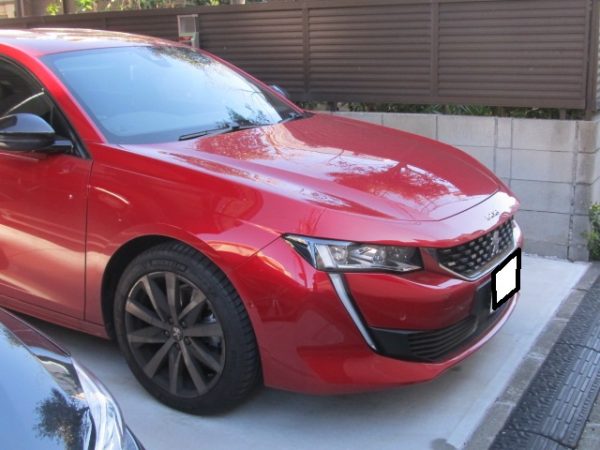

今回のご紹介はプジョー508 セダン R85G06型 2019年モデル に前後にそれぞれ独立したドライブレコーダーの設置です逗子市へ出張取付にお伺いいたしました

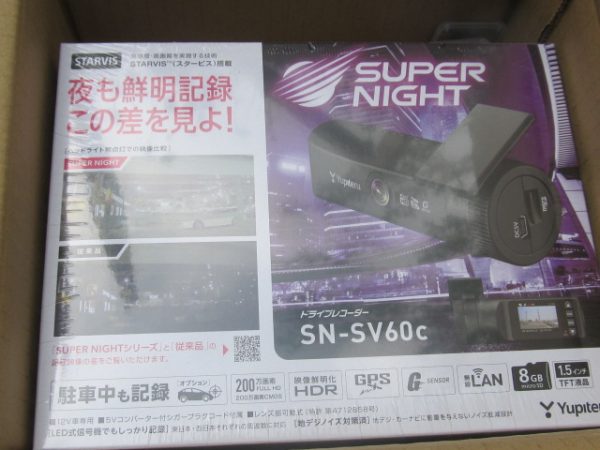

ユピテルSN-SV60cを2個前後各々取り付けます

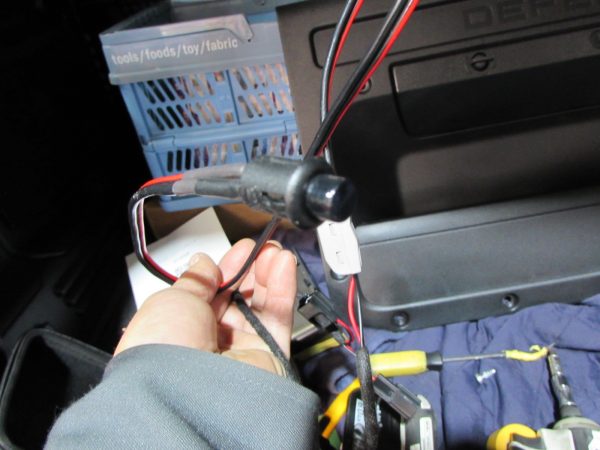

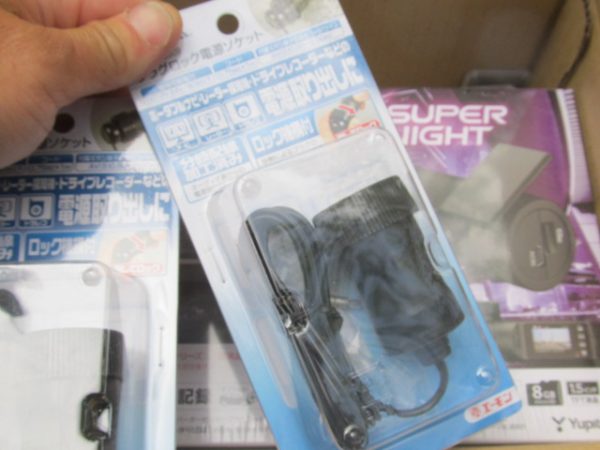

シガーソケット給電タイプですのでエーモンのシガーソケットのメスが前後2個分必要なので予めご用意いただきました

https://www.amon.jp/products2/detail.php?product_code=3481

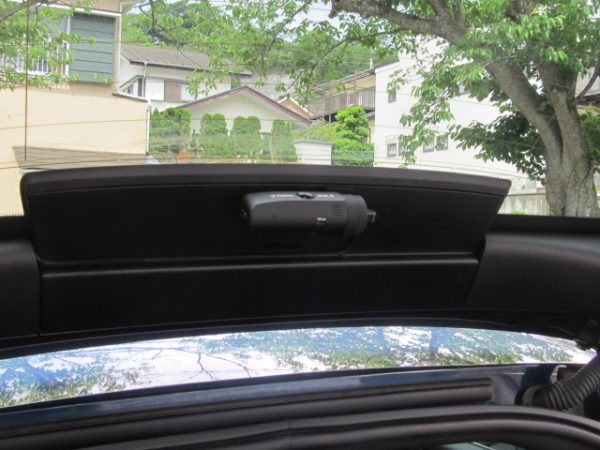

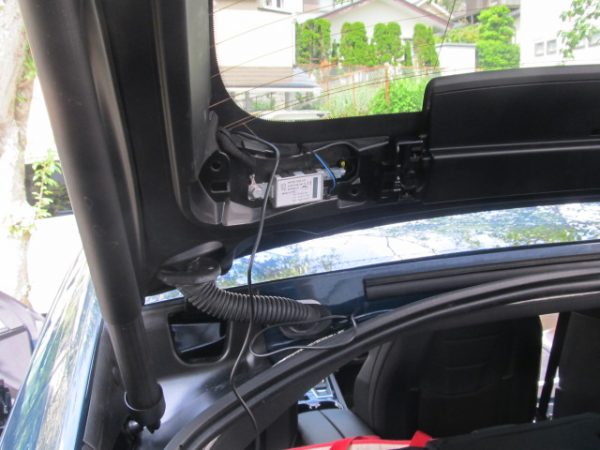

まずはリアから開始です、シガーソケットの為フロントからリアへ配線を引いてきます

フロント施工ご一緒に電源確保して完了です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

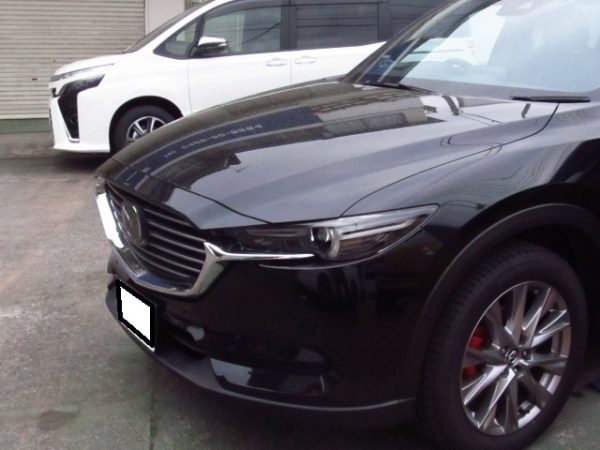

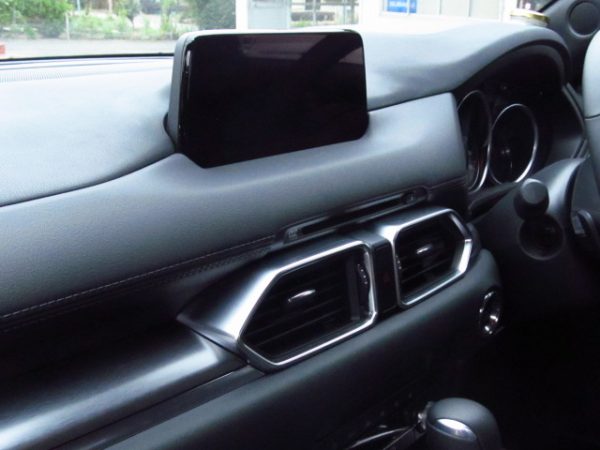

今回のご紹介はマツダCX-8 (KG5P)の純正システム マツダコネクトからALPINEのナビBIG Xへの交換です

業者様の請負い作業で東京都八王子市へ出張取付にお伺いいたしました

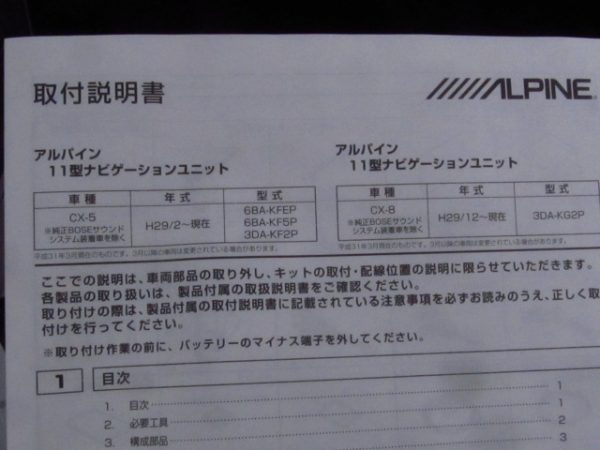

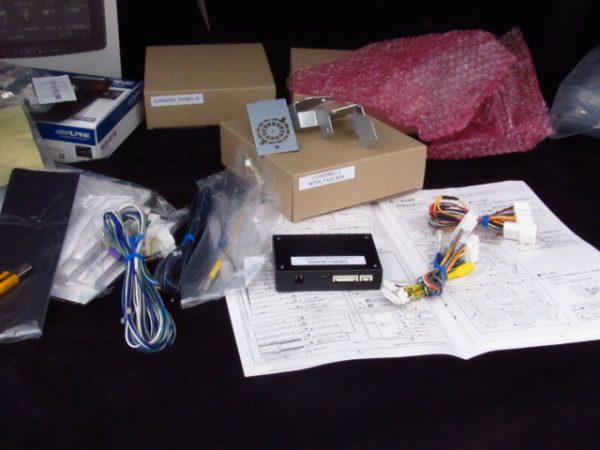

そもそも社外化出来る事を知りませんでしたがALPINEが専用のキットを発売していたのですね

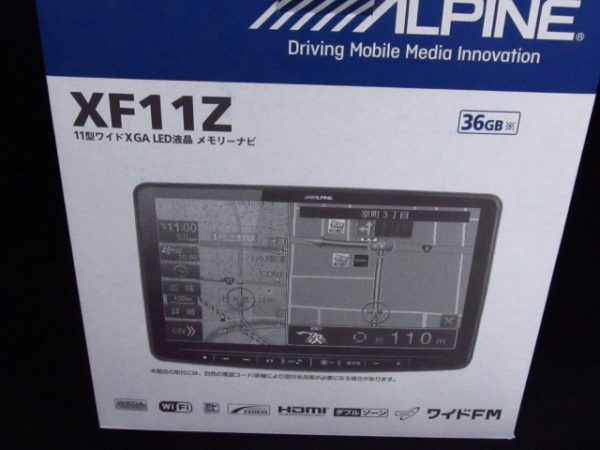

ナビはALPINEのXF11Z

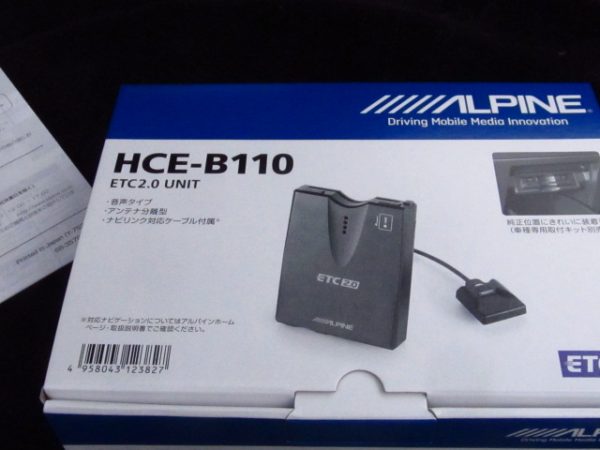

ETCはHCE-B110

かなり大掛かりな作業となります

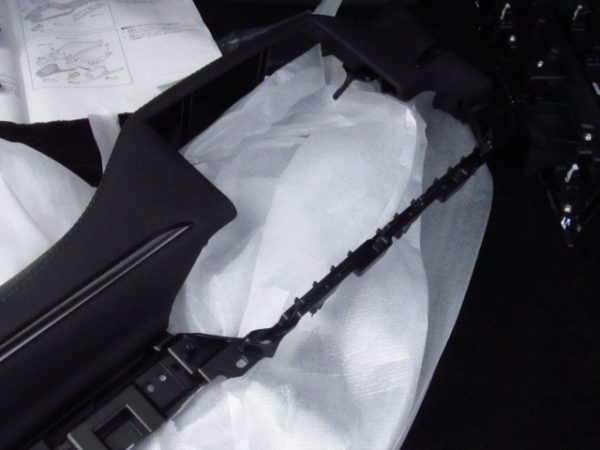

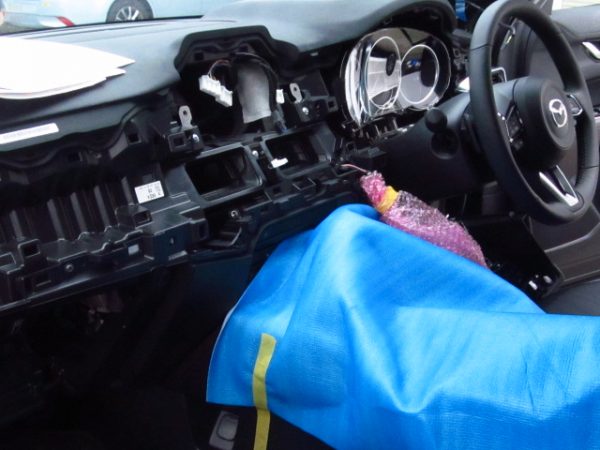

パネル類を全て撤去して段取りいたします

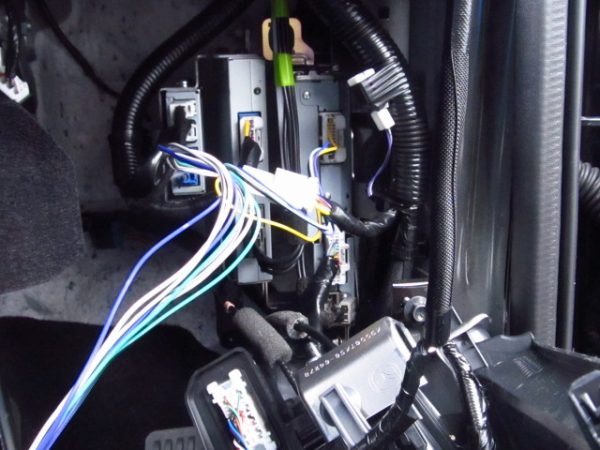

純正のチューナーユニットは運転席キックパネルに有ります結構珍しいレイアウトですね

左が純正ユニットです

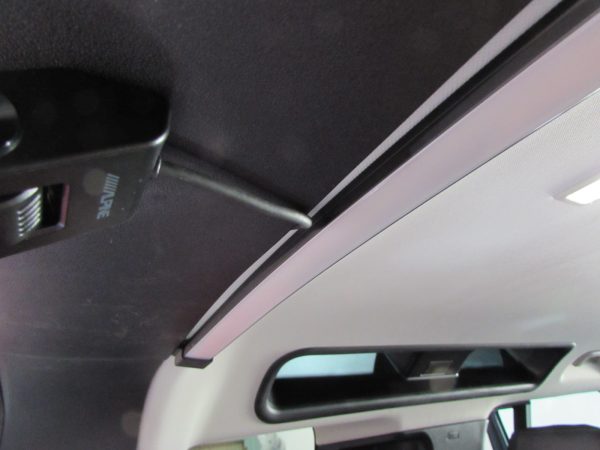

TVアンテナやGPS、マイク等を施工して行きます

これらのパーツは全てALPINE製ですクヲリティ高い品質でした

切った貼ったの大掛かりな加工を施し2DINスペースを確保します

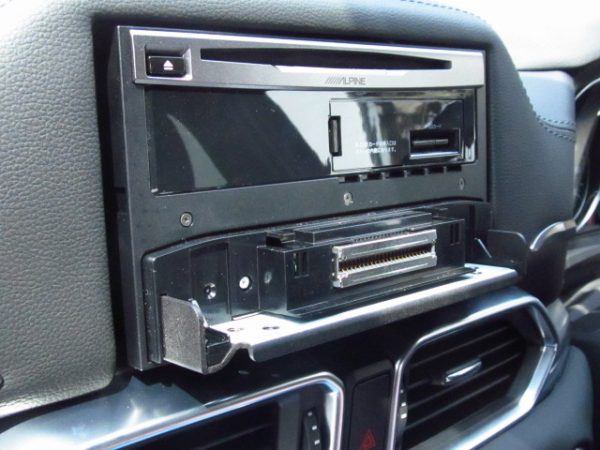

ALPINEの開発凄いですね2DINスペースが出来上がりました

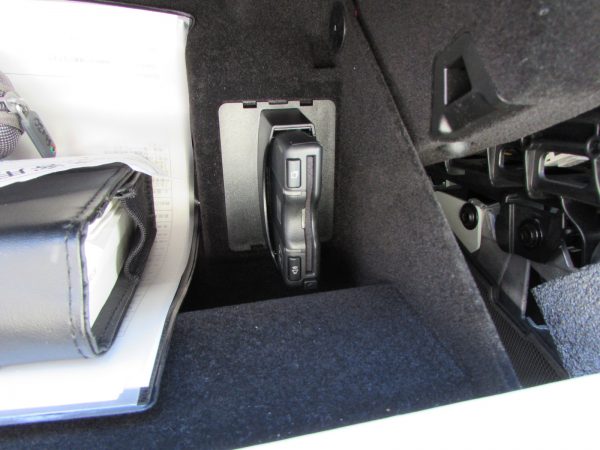

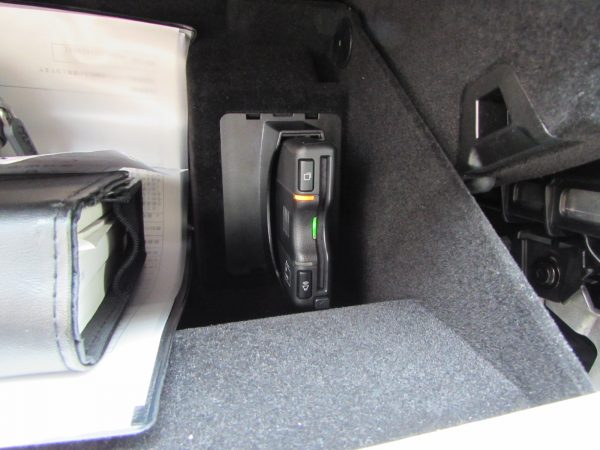

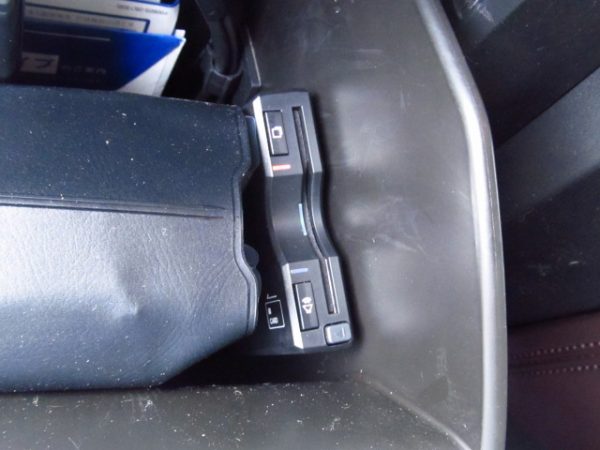

ETCはグローブBOX内に設置

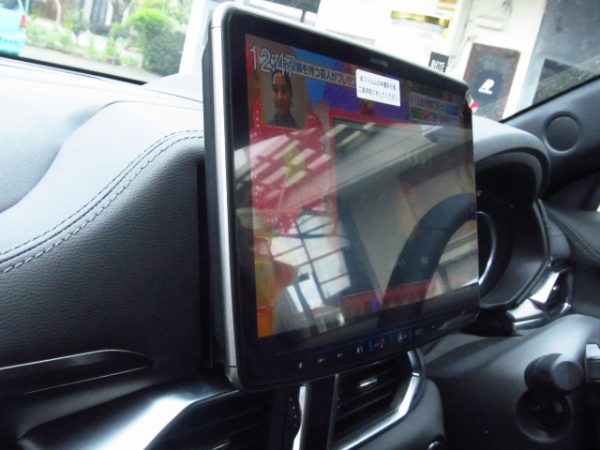

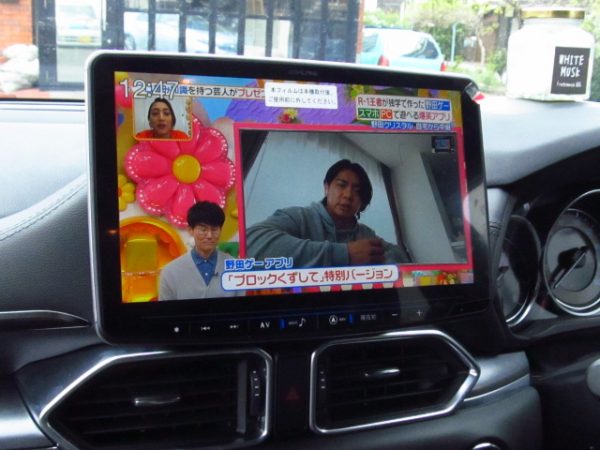

完成です

写真には残し忘れてしまいましたが純正バックカメラもこちらに映ります

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

本日のご紹介はフェラーリ458 スパイダーで前後ドライブレコーダー、レーダー取付で東京都中野区へ出張取付にお伺いいたしました、流石にフェラーリの案件は今まででも3台位しか無く手探りしながらの施工です

取り付ける商品はコムテックのZDR026

レーダーはユピテルのGS203です

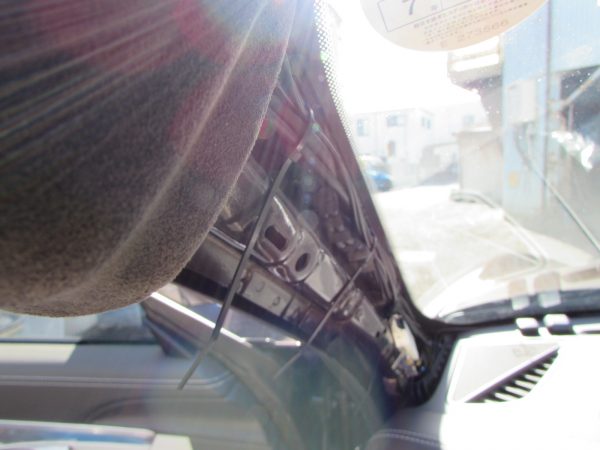

まずはAピラーカバートップのパネルを外します

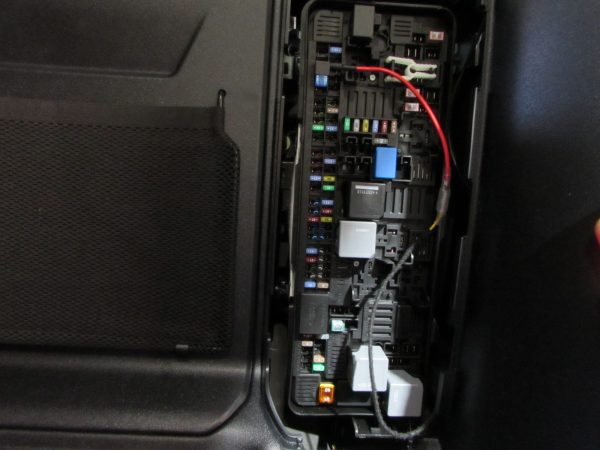

電源はステアリングコラム下のヒューズボックスから取得します

最新のドイツ車に比べたら電気的には複雑では無いようです

完成です

今回前後ドライブレコーダーですがお客様のご意向で本来後部へ付けるカメラはフロントガラスに後ろ向きで取り付けましたのでその点では比較的施工が楽でした

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

今回のご紹介はトヨタセンチュリー GZG50型へ地デジチューナーとバックカメラの取付で川崎市幸区へ出張取付にお伺いいたしました

お問い合わせ時にそもそも取り付けられるのか？どんな機器が必要なのか？ご相談を受けましたのでお調べしてみました通常データシステムの外部入力コードの適合が有ればVTR入力できるようになるため可能なのですが

https://www.datasystem.co.jp/products/vharness/index.html

適合表https://www.datasystem.co.jp/tekigou/pdf/v_harness.pdf

平成9年～平成16年適合が有りませんでした

そこで同じくデータシステム社製の商品で純正のアナログTVの純正アンテナに割り込ませて外部入力するという機器がありこれをご提案しました、分かり易く言うとアナログTVの電波を電波ジャックする感じ、もっと解りやすく言うと昔の初代ファミコンをTVの裏のアンテナに接続して2chでゲームしましたよね？あの感じです、まあこのブログを読む方が平成生まれの人だとわからないかもしれませんが…

VMD431(現在は販売終了品です）https://www.datasystem.co.jp/products/vmd431/index.html

そして地デジチューナーは同じくデータシステム社製のHIT7700Ⅲ　こちらも廃盤です

https://www.datasystem.co.jp/products/hit7700/index.html

TVキャンセラーも必要になりますTTV167 https://www.datasystem-shopping.com/shopdetail/000000000095/

バックカメラもデータシステム社製の商品ですRVC801　https://www.datasystem.co.jp/products/rvc801/index.html

判る範囲ではカメラ映像は純正モニターへは入力できない為カメラ専用でルームミラー被せ型のモニターLTM6023Ⅱ

の設置をご提案しました

https://www.datasystem.co.jp/products/ltm6023/index.html

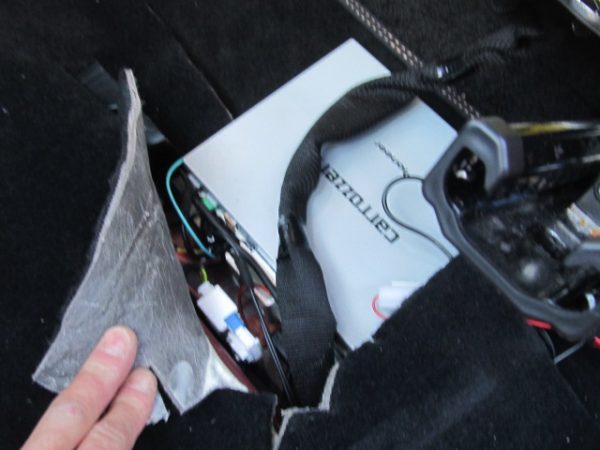

純正のアナログTVチューナーはトランクルームに埋め込まれております

バックカメラの施工と同時進行で進めていきます

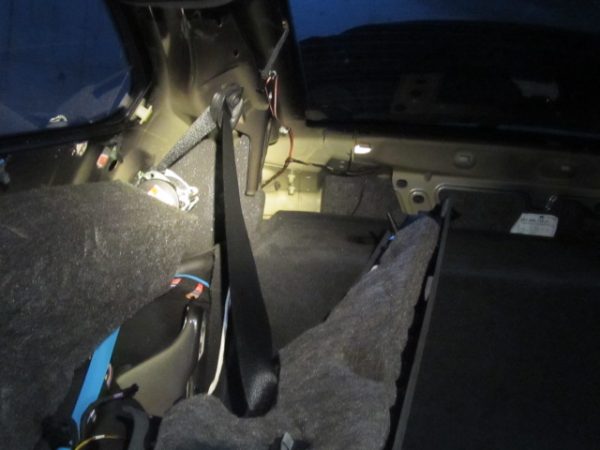

トヨタのフラッグシップモデルになるとやはりトランクから室内への配線の引き込みは容易では有りません、シート外しは大変でした

センチュリーはマイナスコントロールの様で急遽リレーを使用します

マイナスコントロールについてhttps://www.diylabo.jp/column/column-736.html

TVキャンセラーはモニター本体裏へ接続です

完成したのですが…問題有り有りです💦地デジは入力されているものの相性が悪いで済ませたくはないのですが、色々といじってみてもいかにもアナログTV的な悪い映像なのですユーザー様には納得していただきましたが

回避策として地デジチューナーの映像信号をミラーモニターに接続しました、ミラーモニターは2系統の入力があり通常はTVの映像でバックギアにするとバックカメラに自動切換えします

乱反射で見えづらいですがTVの映像です

こちらもかなり見えづらいですがバックカメラ映像です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

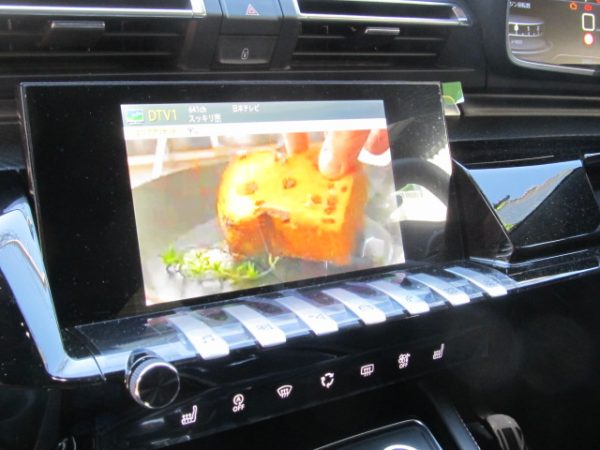

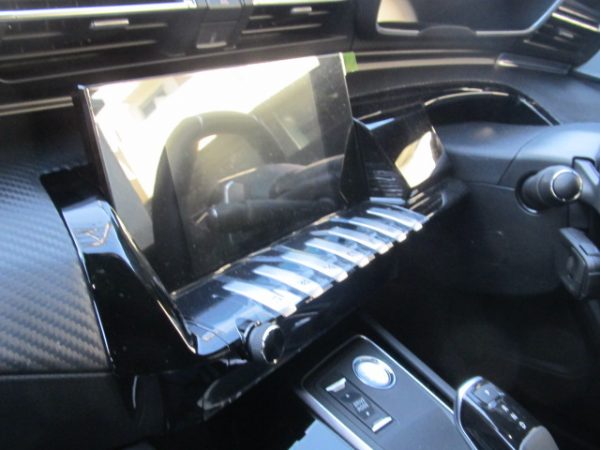

今回のご紹介はプジョー508へフロントドライブレコーダーと純正オプションのカロッツェリアナビのTVキャンセルの作業で川崎市川崎区へ出張取付にお伺いいたしました

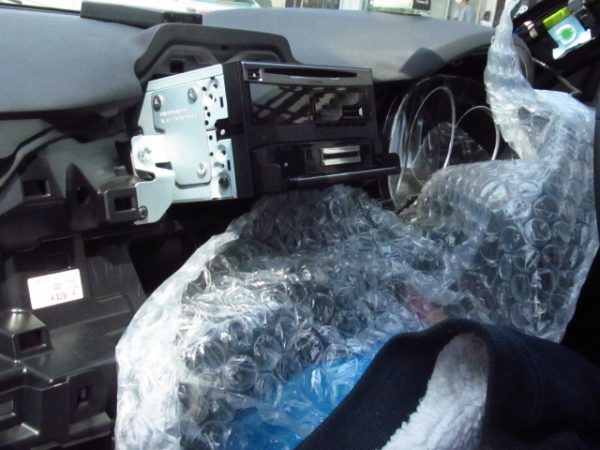

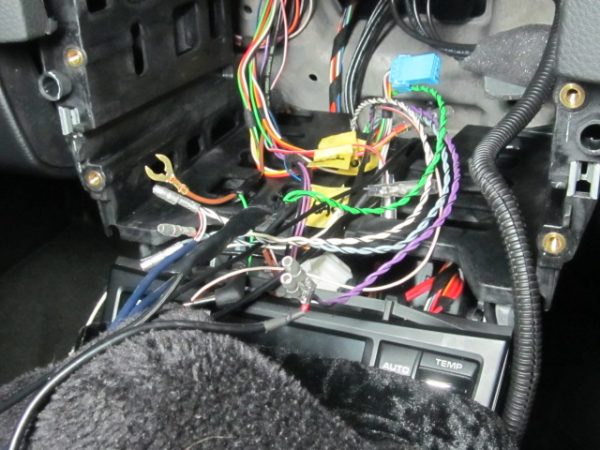

最近のプジョーはインパネ周りは分解が難しそうです…いづれにしても電気的にも進化してしまいオーディオ裏からは電源は取得できないのでばらす機会は余り無いと思います

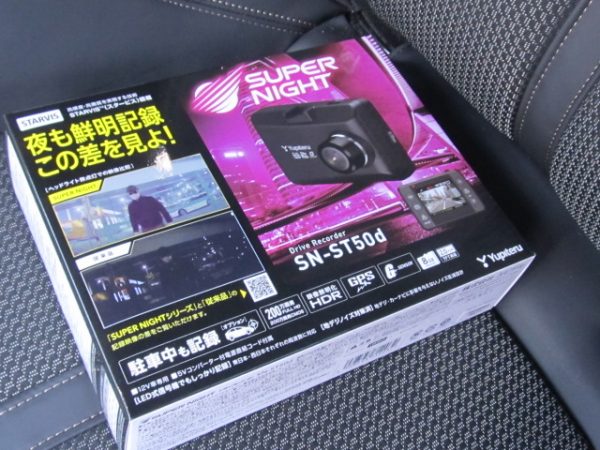

取り付ける商品はユピテルのSN-ST50ｄフロントのみのドライブレコーダーです

最近のプジョーはオプションで既製品のナビの設定がありカロッツェリアがこの個体にも付いています

今回このナビのTVキャンセル作業と同時にこちらからACC電源を取得します

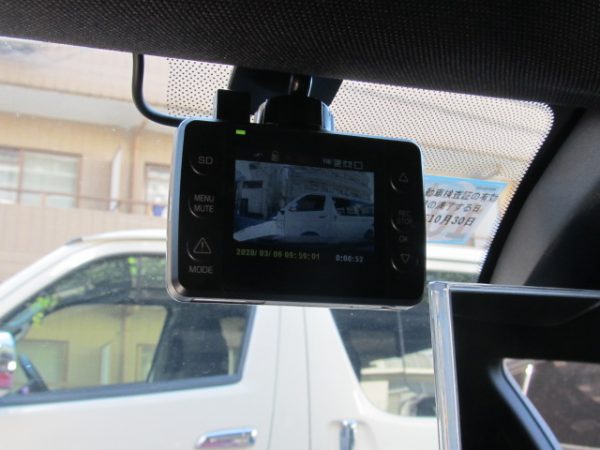

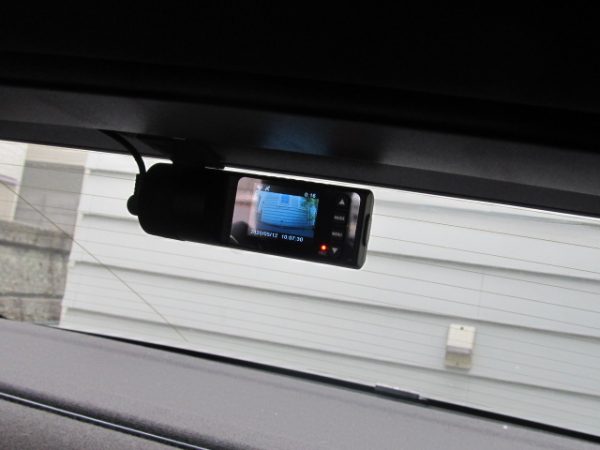

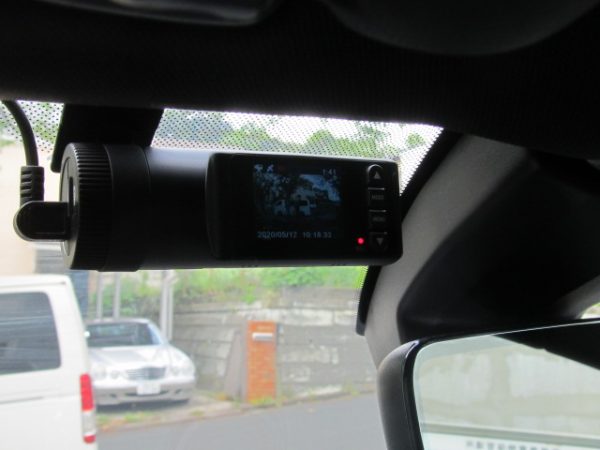

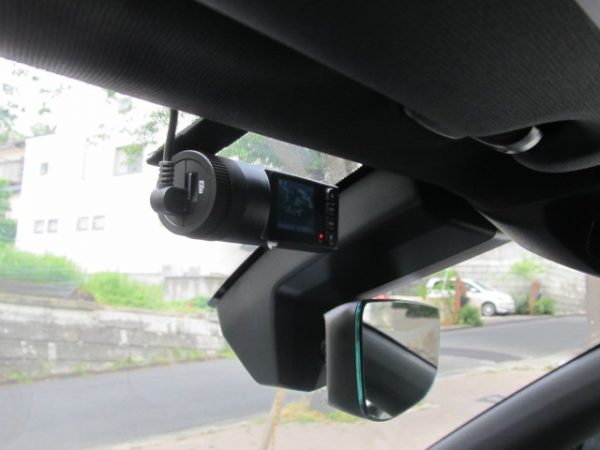

ドライブレコーダーもOKです

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

本日のご紹介はJEEP GRAND CHEROKEE（ジープ グランドチェロキー）WK2型に前後ドライブレコーダー、レーダー取付で城南モーターサービス様の請負い作業で東京都世田谷区へ出張取付にお伺いいたしました

前後ドライブレコーダーはコムテックの360°＋リアカメラモデルHDR360GW

レーダーはコムテックのZERO 707LV

いつも通りリアカメラから開始です

カメラ線がフロントまで来たら電源の取得です、センターコンソールを分解すると既存のETCへの電源取得跡が有りそれに倣い取得しました

完成です

レーダーも完了です

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

今回のご紹介は200系ハイエースにアラウンドビューモニター（アラウンドビューカメラ）の取付です、東京都大田区へ出張取付にお伺いいたしました

韓国製の様ですが360°OMNIVUE （オムニビュー）と言う商品が信頼が有りそうです　https://earthshop.info/SHOP/001_2.html

内容としては前後左右にカメラを付けてコントロールユニットに集合させ合成された映像を既に付けられている社外ナビに入力するという仕組みです

この映像は純正のデジタルインナーミラーでバックギアを入れると左側にワイプでバックカメラ映像が出る仕組みです、このバックカメラ映像は既に取付済みの社外ナビにも映し出されます

本題に入ります、まずはリアカメラから開始 純正カメラはもう要らないとの事で差し替えようとしたのですが構造上オムニビューのカメラとは入れ替えられないようなのでリアガーニッシュに取り付けます

続いてフロントカメラですハイエースはバンパー脱着は必須です

フロントカメラのブラケットは汎用の為取り付けにはかなり悩みました、加工して何とか取り付けます

続いてサイドカメラに掛かります、今回これが一番厄介です何しろミラーの分解が大変ですドライヤーで温めながら作業します

ミラーのアウターカバーに半埋込で取り付けますが角度の指示が有り絶対に間違えられないので何度も確認しながら穴を開けます

型紙の→の方向が肝心です

勿論左右やるわけですが、型紙を合わせてもどうも左右で違って見える・・・？？？

左右のミラーを比べてみました、今まで気が付かなかったのですが左右のミラーって根元の部分の角度や長さが若干違うんですね？

まあ確かに運転席側と助手席側との画角の差が生まれるので考えてみれば当然ですね、という事は輸出仕様の左ハンドル車の場合はこれが逆になるってことですね

左右のカメラの取付が出来たらカメラ線をドア内側へ引き込み、いよいよフロントカメラも併せて3線を室内に引き込みます

因みに通常の車と異なりハイエースはサイドカメラの配線はドアから直接室内へはフロントの

パネルからでなければ室内へは引けません

フロントパネルのここから引き込みます

フロントカメラはこのような感じです

サイドカメラ

リアカメラ

私の仕事はここで完成です、ここから商品を販売した会社に持っていき『キャリブレーション』と言うカメラ画像の整合性を合わせる作業が必要なのでそれをおこなってもらいます

画角の切り替えをするスイッチをステアリング脇に設置しました

カーナビ、ドライブレコーダーなど電装パーツの商品持込、出張取り付けなら是非サンライズガレージへ、東京、神奈川他、関東全域へ出張取付にお伺いいたします

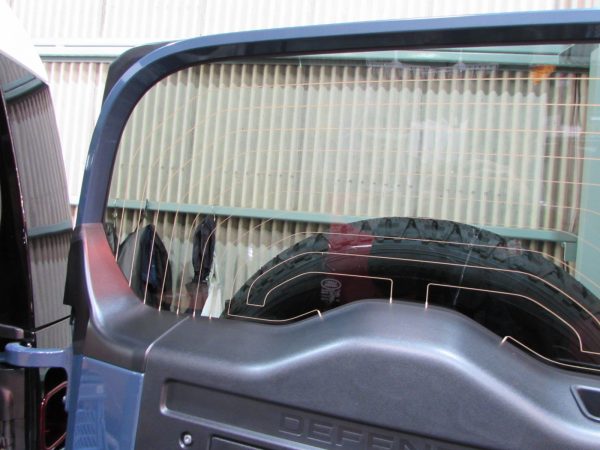

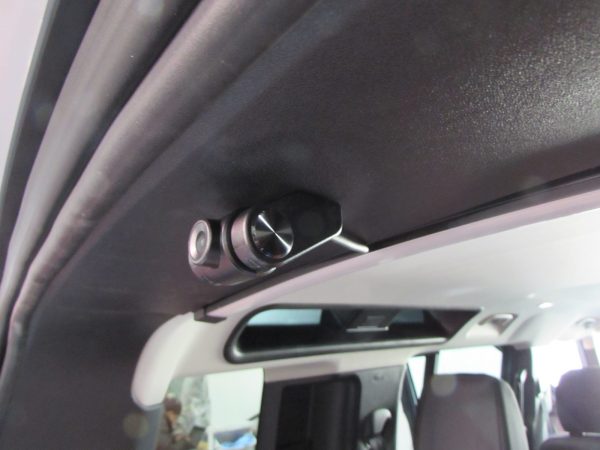

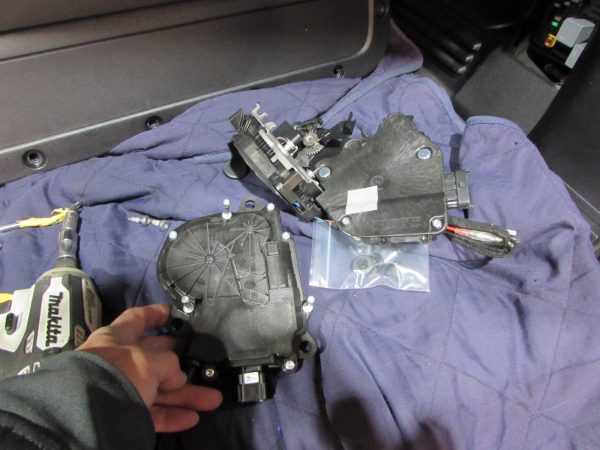

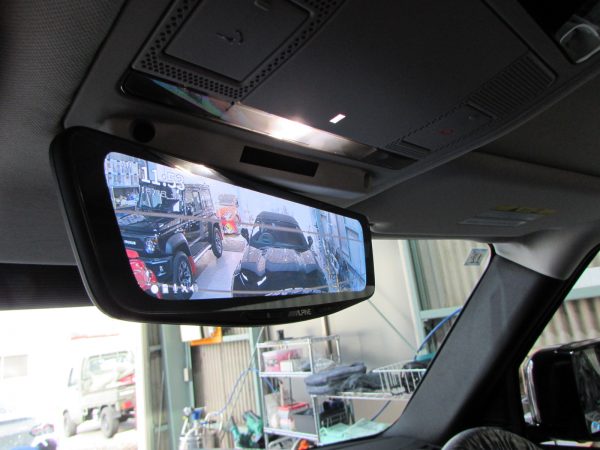

今回のご紹介はROVER DIFENDER 110（ローバー ディフェンダー110）へリアゲートソフトクローザー、リアゲートスイッチ、レーダー、デジタルインナーミラー型ドライブレコーダーの取付です

綾瀬市の磨き屋プログレッシブ様からの請負い作業となります
